公布日：2023.04.21
申請日：2023.02.17
分類號：C02F3/30(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/38(2006.01)N
摘要
本發明公開了一種污水處理生物反應器。包括同心布置的外筒和內筒，外筒和內筒之間形成環形腔；外筒上端連接有封板，外筒下端連接有底板，內筒上端與封板固定連接，內筒下端與底板之間留有間隙；底板上安裝有曝氣器；環形腔中靠上位置設置有沉淀池；沉淀池外側邊設置有出水槽；封板上安裝有與內筒連通的進水管；外筒上端安裝有出水管，出水管通過出水泵和第一軟管連接到出水槽；內筒上端設置有第一回流管，第一回流管通過循環泵和第二軟管連接至沉淀池的底部。本發明采用內外雙筒結構的曝氣沉淀一體化水池，減少占地面積大，降低運行成本；采用分布式的可升降沉淀池，通過交替工作模式來進一步提高停留時間，提高廢水處理的效率和質量。
權利要求書

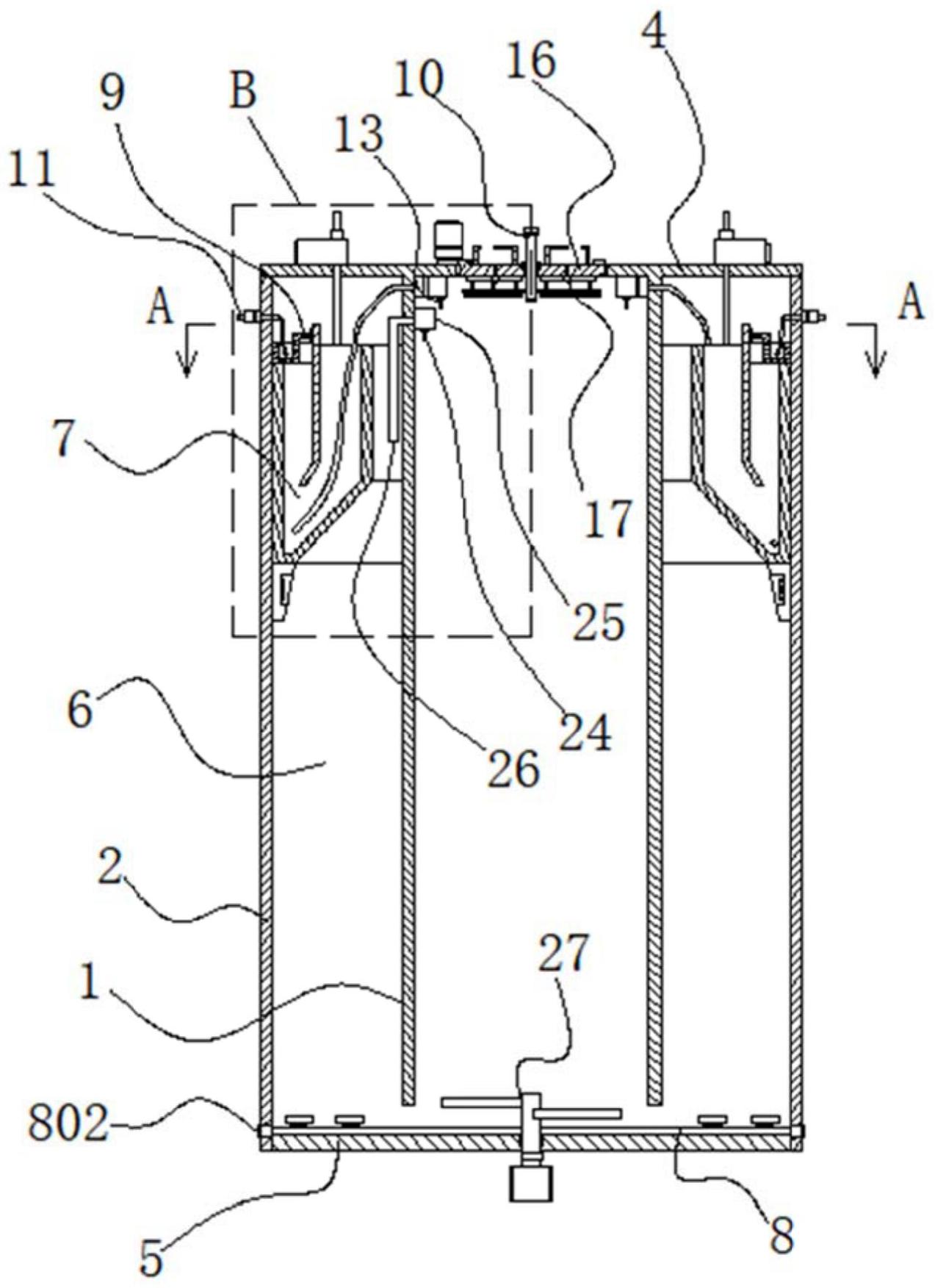

1.一種污水處理生物反應器，其特征在于：包括同心布置的包括外筒(1)和內筒(2)，外筒(1)和內筒(2)之間形成環形腔(6)；所述外筒(1)上端連接有封板(4)，外筒(1)下端連接有底板(5)；所述內筒(2)上端與封板(4)固定連接，內筒(2)下端與底板(5)之間留有間隙；所述底板(5)上與環形腔(6)相對的位置安裝有曝氣器(8)；底板(5)上與內筒(2)相對的位置安裝有攪拌機(27)；所述環形腔(6)中靠上位置設置有沉淀池(7)；所述沉淀池(7)上端敞口，沉淀池(7)內側邊與內筒(2)之間留有間隙，沉淀池(7)外側邊設置有出水槽(9)；所述封板(4)上安裝有與內筒(2)連通的進水管(10)；所述外筒(1)上端安裝有出水管(11)，出水管(11)通過出水泵(3)和第一軟管(12)連接到出水槽(9)；所述內筒(2)上端設置有第一回流管(13)，第一回流管(13)通過循環泵(15)和第二軟管(14)連接至所述沉淀池(7)的底部；所述內筒(2)上端設置有第二回流管(24)，第二回流管(24)通過回水泵(25)和硬管(26)連接至所述環形腔(6)。
2.根據權利要求1所述的一種污水處理生物反應器，其特征在于：所述封板(4)中心開設有通孔，封板(4)通孔上安裝有蓋板(16)；所述進水管(10)安裝在蓋板(16)軸心，蓋板(16)下側面連接有消泡噴淋裝置(17)。
3.根據權利要求2所述的一種污水處理生物反應器，其特征在于：所述蓋板(16)與封板(4)之間通過回轉支承(18)轉動連接；在所述封板(4)上安裝有用于帶動蓋板(16)轉動的回轉電機(19)；所述蓋板(16)上側固定有蓄水池(20)，蓋板(16)中開設有連通蓄水池(20)和消泡噴淋裝置(17)的通道(21)。
4.根據權利要求3所述的一種污水處理生物反應器，其特征在于：所述消泡噴淋裝置(17)包括橫向水管(1701)，橫向水管(1701)下側連接有均布的噴頭(1702)。
5.根據權利要求1所述的一種污水處理生物反應器，其特征在于：所述曝氣器(8)包括多個縱橫連通的氣管(801)，在外筒(1)下端設置有與氣管(801)連通的曝氣口(802)；所述氣管(801)上縱橫交點位置處安裝有出氣嘴(803)。
6.根據權利要求5所述的一種污水處理生物反應器，其特征在于：所述出氣嘴(803)包括同軸布置的依次通過螺紋連接的第一套筒(804)、第二套筒(805)和第三套筒(806)；所述第一套筒(804)、第二套筒(805)和第三套筒(806)的直徑依次增大，在第一套筒(804)、第二套筒(805)和第三套筒(806)中對應固定有第一均流盤(807)、第二均流盤(808)和第三均流盤(809)，第一均流盤(807)、第二均流盤(808)和第三均流盤(809)上開設有均布的通孔；所述第三均流盤(809)遠離第二均流盤(808)的一端固定有透氣板(810)；所述第一均流盤(807)遠離第二均流盤(808)的一端通過螺紋連接在氣管(801)上。
7.根據權利要求1所述的一種污水處理生物反應器，其特征在于：所述沉淀池(7)設置有多個，沉淀池(7)呈扇形結構，多個沉淀池(7)繞環形腔(6)均布；沉淀池(7)上方的封板(4)上設置有螺桿升降機(22)，螺桿升降機(22)中的升降螺桿(23)與沉淀池(7)連接。
8.根據權利要求7所述的一種污水處理生物反應器，其特征在于：所述外筒(1)內壁固定有豎向的導條(101)，沉淀池(7)兩端與導條(101)相貼；外筒(1)內壁還固定有限位擋塊(102)；所述沉淀池(7)下端與限位擋塊(102)相對，沉淀池(7)下端是內高外底的斜面。
9.根據權利要求1所述的一種污水處理生物反應器，其特征在于：所述出水槽(9)包括U型槽板(901)，U型槽板(901)內側邊開設有溢流孔(902)，U型槽板(901)內側連接有擋水板(903)。
10.根據權利要求1所述的一種污水處理生物反應器，其特征在于：所述環形腔(6)中設置有MLSS污泥濃度計、溶解氧儀、pH計和溫度計。
發明內容
為解決上述現有技術的不足，本發明提供一種污水處理生物反應器。
本發明采用如下技術方案：一種污水處理生物反應器，包括同心布置的包括外筒和內筒，外筒和內筒之間形成環形腔；所述外筒上端連接有封板，外筒下端連接有底板；所述內筒上端與封板固定連接，內筒下端與底板之間留有間隙；
所述底板上與環形腔相對的位置安裝有曝氣器；底板上與內筒相對的位置安裝有攪拌機，防止污泥在內筒沉降；
所述環形腔中靠上位置設置有沉淀池；所述沉淀池上端敞口，沉淀池內側邊與內筒之間留有間隙，作為反應器底部的檢修通道，沉淀池外側邊設置有出水槽；
所述封板上安裝有與內筒連通的進水管；所述外筒上端安裝有出水管，出水管通過出水泵和第一軟管連接到出水槽；所述內筒上端設置有第一回流管，第一回流管通過循環泵和第二軟管連接至所述沉淀池的底部；所述內筒上端設置有第二回流管，第二回流管通過回水泵和硬管連接至所述環形腔。
優選的：所述封板中心開設有通孔，封板通孔上安裝有蓋板；所述進水管安裝在蓋板軸心，蓋板下側面連接有消泡噴淋裝置。
優選的：所述蓋板與封板之間通過回轉支承轉動連接；在所述封板上安裝有用于帶動蓋板轉動的回轉電機；所述蓋板上側固定有蓄水池，蓋板中開設有連通蓄水池和消泡噴淋裝置的通道。
優選的：所述消泡噴淋裝置包括橫向水管，橫向水管下側連接有均布的噴頭。
優選的：所述曝氣器包括多個縱橫連通的氣管，在外筒下端設置有與氣管連通的曝氣口；所述氣管上縱橫交點位置處安裝有出氣嘴。
優選的：所述出氣嘴包括同軸布置的依次通過螺紋連接的第一套筒、第二套筒和第三套筒；所述第一套筒、第二套筒和第三套筒的直徑依次增大，在第一套筒、第二套筒和第三套筒中對應固定有第一均流盤、第二均流盤和第三均流盤，第一均流盤、第二均流盤和第三均流盤上開設有均布的通孔；所述第三均流盤遠離第二均流盤的一端固定有透氣板；所述第一均流盤遠離第二均流盤的一端通過螺紋連接在氣管上。
優選的：所述沉淀池設置有多個，沉淀池呈扇形結構，多個沉淀池繞環形腔均布；沉淀池上方的封板上設置有螺桿升降機，螺桿升降機中的升降螺桿與沉淀池連接。
優選的：所述外筒內壁固定有豎向的導條，沉淀池兩端與導條相貼；外筒內壁還固定有限位擋塊；所述沉淀池下端與限位擋塊相對，沉淀池下端是內高外底的斜面。
優選的：所述出水槽包括U型槽板，U型槽板內側邊開設有溢流孔，U型槽板內側連接有擋水板。
優選的：所述環形腔中設置有MLSS污泥濃度計、溶解氧儀、pH計和溫度計。
本發明的有益效果在于：采用內外雙筒結構的曝氣沉淀一體化水池，保證廢水的折流情況并提高了工藝集成度，大大減少了占地面積大，降低運行成本；采用分布式的可升降沉淀池，通過交替工作模式來進一步提高停留時間，提高廢水處理和效率和質量；增加了旋轉消泡噴淋裝置和均布式的曝氣器，提高曝氣質量和消泡效率。內筒作為缺氧區，內筒底部設置有正對上方的攪拌機，可以進行反硝化反應；外筒設置有曝氣，作為硝化反應區，在一個反應器內實現同時硝化反硝化，實現達標排放，可以直接處理COD、氨氮、TN和總磷污染物。
（發明人：耿聰;韓寧;劉鵬程;雷育斌;賈剛;秦操;孟皖蕭）
