公布日：2023.04.25

申請日：2023.01.17

分類號：C02F3/30(2023.01)I

摘要

本發明提供一種零曝氣組合式生物膜工藝脫氮污水處理系統，包括池體及固設在池體第一段的生化槽體；生物轉盤，其設置在池體的上方，所述生物轉盤的軸向上劃分有缺氧段和好氧段；水力混合裝置，沿著生物轉盤的徑向設置；流量管理系統，所述流量管理系統固定連接在生物轉盤的外側，有效解決分散式單門單戶污水系統、村鎮小型污水廠污水、城鎮污水廠污水、工業廢水等脫氮及提標改造的處理難點，在不增加電耗等運行成本的情況下對于需要提高脫除總氮的污水處理站進行升級改造，提高單套污水處理系統穩定脫氮的能力，無需額外施工，最大化降低項目建設難度，實現經濟利益的最大化。

權利要求書

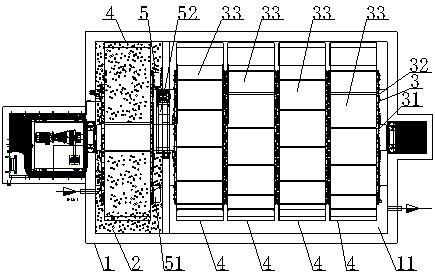

1.一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：包括池體（1）及固設在池體（1）第一段的生化槽體（2）；生物轉盤（3），其設置在池體（1）的上方，所述生物轉盤（3）的軸向上劃分有缺氧段和好氧段；水力混合裝置（4），沿著生物轉盤（3）的徑向設置；流量管理系統（5），所述流量管理系統（5）固定連接在生物轉盤（3）的外側。

2.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述池體（1）的第二段固設有盤片區（11），該盤片區（11）為缺氧段和好氧段的綜合。

3.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述生物轉盤（3）的中部固設有中心轉軸（31），所述中心轉軸（31）的外側固設有盤片框架（32），所述盤片框架（32）上鋪設有生物盤片（33）。

4.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述生化槽體（2）內為厭/缺氧段，所述生化槽體（2）與生物轉盤（3）的首段配合。

5.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述生化槽體（2）內填充有懸浮填料。6.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述水力混合裝置（4）包括分水板（41），該分水板（41）的一側與盤片框架（32）的外側固定連接，所述分水板（41）的表面固設有貫穿在分水板（41）相對側的引水孔，所述分水板（41）的表面固設有安裝孔，該安裝孔與攪拌桿（42）配合。

7.根據權利要求1所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述流量管理系統（5）包括有流量桶（1）和收集架（52），所述流量桶（1）的外側與盤片框架（32）的外側固定連接，所述收集架（52）的外側與池體（1）的頂部固定連接，所述收集架（52）的出水端延伸至池體（1）的第二段。

8.根據權利要求1-7任一項所述的一種零曝氣組合式生物膜工藝脫氮污水處理系統，其特征在于：所述攪拌桿（42）的外側固設有攪拌鰭（43），所述攪拌桿（42）位于水力混合裝置（4）的轉動方向一側。

發明內容

發明要解決的問題本發明的目的在于提供一種零曝氣組合式生物膜工藝脫氮污水處理系統，將生物轉盤、懸浮填料、水力混合裝置、流量管理系統等集成在單座污水處理系統內，出水總氮可直接達到國標要求的高限值。

本發明的再一目的在于提供一種零曝氣組合式生物膜工藝脫氮污水處理系統，通過對懸浮填料的科學設計，合理布局，在充分保障污水脫氮處理效率的同時，不增加運行電耗，節約運行成本。

技術方案為達到上述目的，本發明提供的技術方案為：一種零曝氣組合式生物膜工藝脫氮污水處理系統，包括池體及固設在池體第一段的生化槽體；生物轉盤，其設置在池體的上方，所述生物轉盤的軸向上劃分有缺氧段和好氧段；水力混合裝置，沿著生物轉盤的徑向設置；流量管理系統，所述流量管理系統固定連接在生物轉盤的外側。

進一步的，所述池體的第二段固設有盤片區，該盤片區為缺氧段和好氧段的綜合。

進一步的，所述生物轉盤的中部固設有中心轉軸，所述中心轉軸的外側固設有盤片框架，所述盤片框架上鋪設有生物盤片。

進一步的，所述生化槽體內為厭/缺氧段，所述生化槽體與生物轉盤的首段配合。

進一步的，所述生化槽體內填充有懸浮填料。

進一步的，所述水力混合裝置包括分水板，該分水板的一側與盤片框架的外側固定連接，所述分水板的表面固設有貫穿在分水板相對側的引水孔，所述分水板的表面固設有安裝孔，該安裝孔與攪拌桿配合。

進一步的，所述流量管理系統包括有流量桶和收集架，所述流量桶的外側與盤片框架的外側固定連接，所述收集架的外側與池體的頂部固定連接，所述收集架的出水端延伸至池體的第二段。

進一步的，所述攪拌桿的外側固設有攪拌鰭，所述攪拌桿位于水力混合裝置的轉動方向一側。

有益效果采用本發明提供的技術方案，與現有技術相比，具有如下有益效果：本發明提供了一種零曝氣組合式生物膜工藝脫氮污水處理系統，有效解決分散式單門單戶污水系統、村鎮小型污水廠污水、城鎮污水廠污水、工業廢水等脫氮及提標改造的處理難點，在不增加電耗等運行成本的情況下對于需要提高脫除總氮的污水處理站進行升級改造，提高單套污水處理系統穩定脫氮的能力，無需額外施工，最大化降低項目建設難度，實現經濟利益的最大化。

本發明提供了一種零曝氣組合式生物膜工藝脫氮污水處理系統，現有生物轉盤接觸氧化池污水處理系統在特定容積內采用單一類型載體，同樣的容積范圍內微生物生長數量一定，脫氮效果有限。同等項目如果脫氮限值要求一樣，現有污水處理系統勢必需要通過增加系統內設備數量以利于增加脫氮量，增加投資及運行成本。

本發明提供了一種零曝氣組合式生物膜工藝脫氮污水處理系統，采用生物轉盤上生物盤片和懸浮填料組合的生物膜載體，可確保高品質總氮出水，直接達到國標限值，尤其目前國家對氨氮、總氮及總磷排放限值的嚴格管控下，各省市村鎮污水排放限值的提高，本發明尤為適用，發揮的作用非常突出。

本發明提供了一種零曝氣組合式生物膜工藝脫氮污水處理系統，通過大量污水廠站的調試及運行經驗發現，本發明對污水的處理出水穩定，水質優異，通過科學設計可直接達到國標一級A標準限值，且現場安裝簡單、適用性高，經濟效益高，本發明真正意義上實現了高效穩定脫氮，適用于分散式污水處理項目，且能滿足國家對于污水處理的高標準要求。

該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

（發明人：吳津京;楊珊）
