公布日：2023.04.18
申請日：2022.12.30
分類號：C02F3/32(2023.01)I;B01D21/02(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種基于生態浮島耦合泥水分離池的污水處理方法，包括以下步驟：建設多個泥水分離池，培育生態浮島，最終建設多個生態浮島耦合泥水分離池；將生物處理后的污水注入生態浮島耦合泥水分離池進行泥水分離；沉淀下來的污泥由底部的污泥斗收集，收集后排出進行下一步處理，上層泥水分離后的清水導流到下一個處理流程中。本發明采用生態浮島技術有機耦合沉淀池，同時進行創造性地將浮島種植到沉淀池表面，利用水生植物龐大的根系當作過濾網、截留沉淀池底部可能漂浮上來的漂泥，水生植物快速生長有效地消耗水體中殘留的有機物、氨氮及總磷，起到輔助降解的作用。
權利要求書
1.一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：包括以下步驟：S1、建設多個泥水分離池，培育生態浮島，最終建設多個生態浮島耦合泥水分離池；S2、將生物處理后的污水注入生態浮島耦合泥水分離池進行泥水分離；S3、沉淀下來的污泥由底部的污泥斗收集，收集后排出進行下一步處理，上層泥水分離后的清水導流到下一個處理流程中。

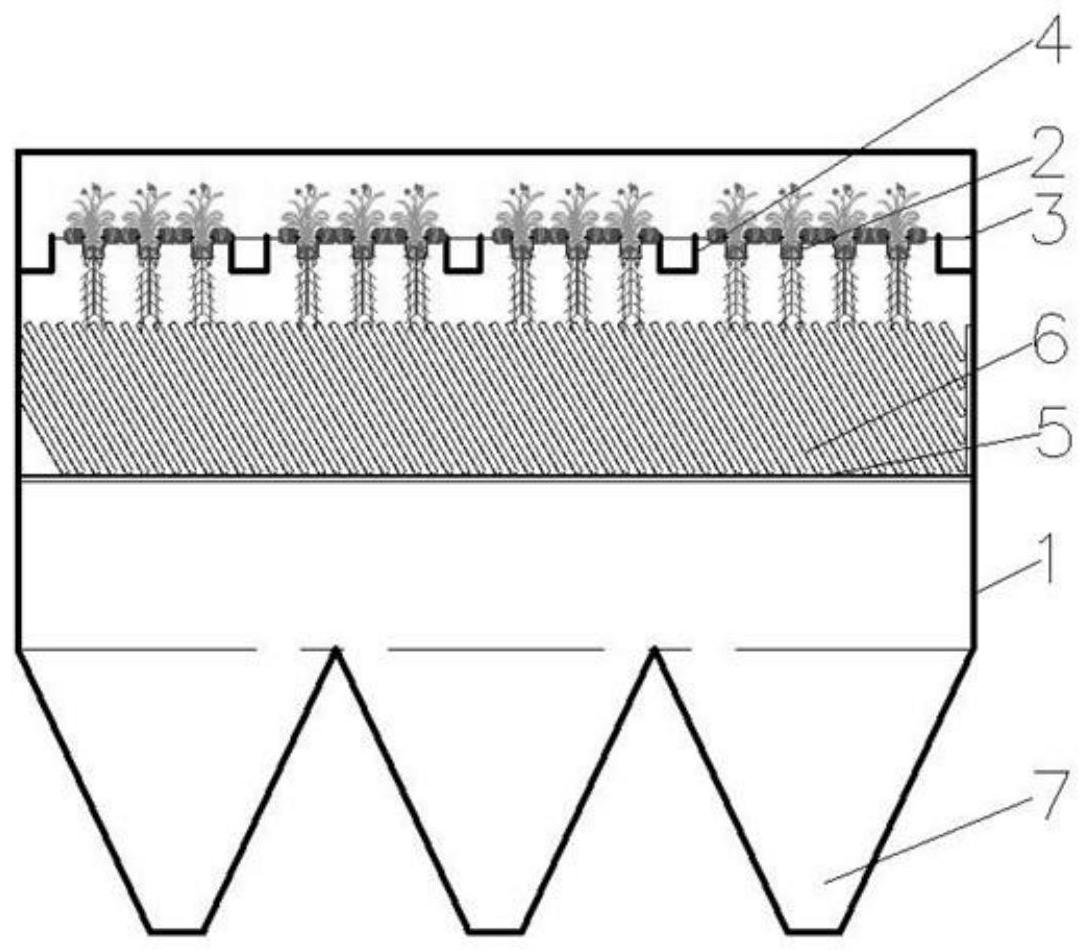

2.根據權利要求1所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述生態浮島耦合泥水分離池，包括沉淀池(1)、置物籃(2)、擋水組件(4)、支架(5)和斜式沉淀件(6)，所述沉淀池(1)中部設置有提供支撐作用的支架(5)，所述支架(5)上方設置有沉淀組件(6)，所述沉淀組件(6)傾斜設置，所述支架(5)上均勻設置有使水流通的通孔，所述沉淀池(1)上部設置有上支架(3)，上支架(3)兩端與沉淀池(1)內壁連接，所述上支架(3)上設置有若干擋水組件(4)，相鄰擋水組件(4)之間設置有若干置物籃(2)，所述置物籃(2)下部及底部鏤空，且內部設置有水生植物，所述沉淀池(1)底部設置有若干污泥斗(7)。
3.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述置物籃(2)之間設置有一個或多個浮塊。
4.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述置物籃(2)內設置的水生植物為美人蕉或芷蘭。
5.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：多個上支架(3)和置物籃(2)構成的生態浮島陳列分布于沉淀池(1)內。
6.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述擋水組件(4)為擋水板或出水堰。
7.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述沉淀組件(6)與水平面呈120-160度設置。
8.根據權利要求7所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述沉淀組件(6)與水平面呈135度設置。
9.根據權利要求2所述的一種基于生態浮島耦合泥水分離池的污水處理方法，其特征在于：所述沉淀組件(6)為斜管或斜板。
發明內容
本發明要解決的技術問題是克服現有的缺陷，提供一種基于生態浮島耦合泥水分離池的污水處理方法，采用生態浮島技術有機耦合沉淀池，同時進行創造性地將浮島種植到沉淀池表面，利用水生植物龐大的根系當作過濾網、截留沉淀池底部可能漂浮上來的漂泥，水生植物快速生長有效地消耗水體中殘留的有機物、氨氮及總磷，起到輔助降解的作用，可以有效解決背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種基于生態浮島耦合泥水分離池的污水處理方法，包括以下步驟：
S1、建設多個泥水分離池，培育生態浮島，最終建設多個生態浮島耦合泥水分離池；
S2、將生物處理后的污水注入生態浮島耦合泥水分離池進行泥水分離，通過中部的沉淀組件實現污水中顆粒物的沉淀，通過上部的生態浮島實現水體中有機物的分解；
S3、沉淀下來的污泥由底部的污泥斗收集，收集后排出進行下一步處理，上層泥水分離后的清水導流到下一個處理流程中。
進一步的，所述生態浮島耦合泥水分離池，包括沉淀池、置物籃、擋水組件、支架和斜式沉淀件，所述沉淀池中部設置有提供支撐作用的支架，所述支架上方設置有沉淀組件，所述沉淀組件傾斜設置，所述支架上均勻設置有使水流通的通孔，所述沉淀池上部設置有上支架，上支架兩端與沉淀池內壁連接，所述上支架上設置有若干擋水組件，相鄰擋水組件之間設置有若干置物籃，所述置物籃下部及底部鏤空，且內部設置有水生植物，所述沉淀池底部設置有若干污泥斗。
進一步的，所述置物籃之間設置有一個或多個浮塊，浮塊用以隔斷置物籃，防止置物籃在水流的作用下靠近。
進一步的，所述置物籃內設置的水生植物為美人蕉或芷蘭，這些水生植物根系發達，通過根系交織而成的過濾網、截留沉淀池底部可能漂浮上來的漂泥。
進一步的，多個上支架和置物籃構成的生態浮島陳列分布于沉淀池內，均勻分布，沉淀效果更好。
進一步的，所述擋水組件為擋水板或出水堰，擋水組件有效地截留因植物生長掉落的漂浮物，減少或杜絕漂浮物影響水質，擋水組件有利于收集植物生長掉落的漂浮物。
進一步的，所述沉淀組件與水平面呈120-160度設置，傾斜設置，有利于水流沖擊沉淀組件形成紊流，便于使水流中的顆粒物相互碰撞，小顆粒變成大顆粒，進而沉淀下去。
進一步的，所述沉淀組件與水平面呈135度設置。
進一步的，所述沉淀組件為斜管或斜板。
進一步的，所述支架下方距離污泥斗上表面1.0-1.5m,留有足夠的空間從而使得沉淀充分。
與現有技術相比，本發明的有益效果是：本基于生態浮島耦合泥水分離池的污水處理方法，具有以下好處：
1、本發明采用生態浮島技術有機耦合沉淀池，同時進行創造性地將浮島種植到沉淀池表面，水生植物龐大的根系可以有效地當作過濾網、截留沉淀池底部可能漂浮上來的漂泥，水生植物快速生長有效地消耗水體中殘留的有機物、氨氮及總磷，起到輔助降解的作用；
2、本發明在生態浮島周邊設置擋水組件，有效地截留因植物生長掉落的漂浮物，減少或杜絕漂浮物影響水質；設置沉淀組件，有利于水流沖擊沉淀組件形成紊流，便于使水流中的顆粒物相互碰撞，小顆粒變成大顆粒，進而沉淀下去。
3、本發明沉淀效果好，處理廢水效率超過其他沉淀方法30％，成本節約35％左右。
（發明人：陳欣義;溫尚龍;譚淑英;譚小雄;李超鳳）
