公布日：2023.05.16
申請日：2022.12.21
分類號：C02F1/52(2023.01)I;B08B9/087(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種鎳冶煉用廢水收集處理設備，包括處理池，處理池的頂端兩側分別安裝有往復螺桿，往復螺桿的一端固定連接伺服電機，往復螺桿之間設有固接處理池的兩個齒條，同側的往復螺桿和齒條活動連接有滑塊，滑塊之間固定連接有排料箱，排料箱的頂部固定連接進料斗，排料箱的底部兩端分別固定連接調節組件，調節組件的底部之間轉動連接刮料組件。通過往復螺桿帶動排料箱在處理池頂部往復移動，再配合齒輪對排料箱內部的破絡劑進行分料排出，同時刮料組件的刮板轉動，實現對廢水進行攪動，避免破絡劑集中在一個區域；通過刮料組件對處理池沉降的金屬污泥進行刮移清理，保證了處理池的清理效果。
權利要求書

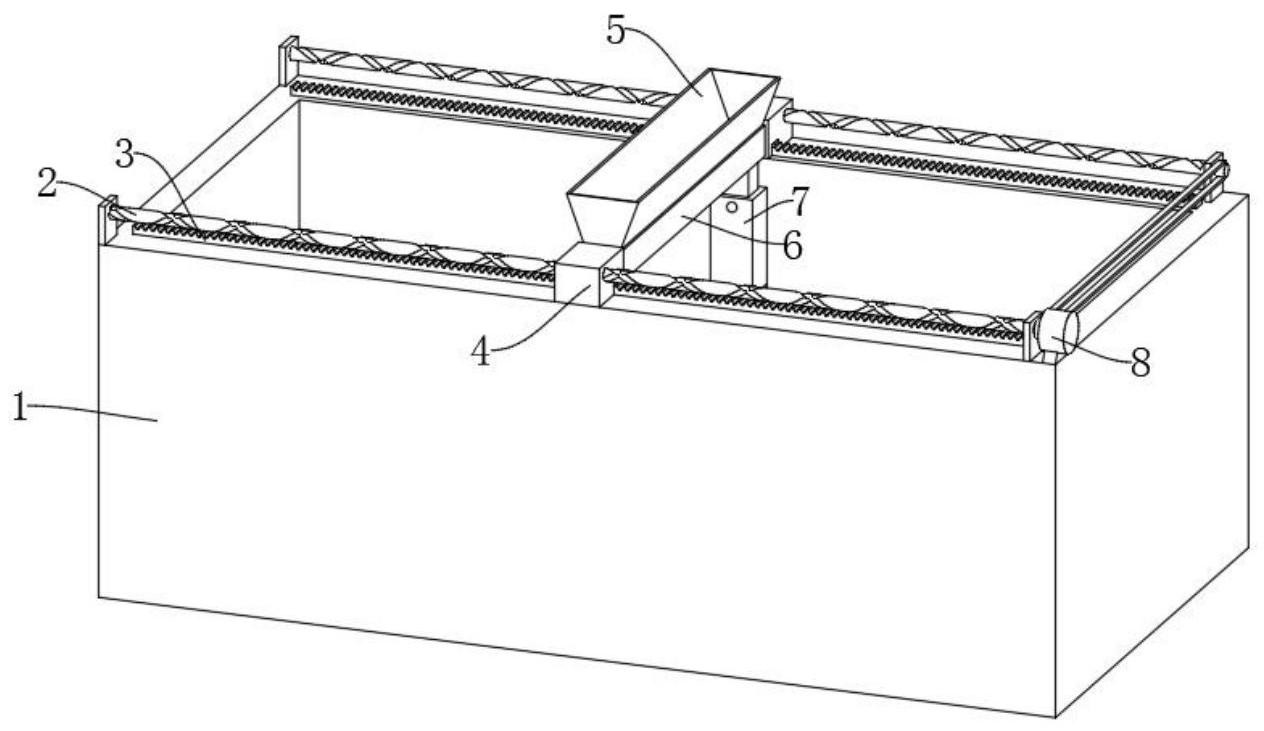

1.一種鎳冶煉用廢水收集處理設備，包括處理池(1)，其特征在于：所述處理池(1)的頂端兩側分別安裝有往復螺桿(2)，所述往復螺桿(2)的一端固定連接伺服電機(8)，所述往復螺桿(2)之間設有固接處理池(1)的兩個齒條(3)，同側的所述往復螺桿(2)和齒條(3)活動連接有滑塊(4)，所述滑塊(4)之間固定連接有排料箱(6)，所述排料箱(6)的頂部固定連接進料斗(5)，所述排料箱(6)的底部兩端分別固定連接調節組件(7)，所述調節組件(7)的底部之間轉動連接刮料組件(9)。
2.根據權利要求1所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述往復螺桿(2)平行設置，所述往復螺桿(2)之間通過皮帶傳動連接，所述齒條(3)平行設在往復螺桿(2)之間，所述處理池(1)的一側底部開設有排料口(101)。
3.根據權利要求1所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述滑塊(4)的一側開設有活動腔(41)，所述活動腔(41)與齒條(3)活動連接。
4.根據權利要求3所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述排料箱(6)內中空設有存料腔(61)，所述存料腔(61)內轉動安裝轉軸(62)，所述轉軸(62)的兩端轉動連接滑塊(4)并且端部延伸入活動腔(41)內，所述轉軸(62)的兩端固定連接有齒輪(64)，所述齒輪(64)嚙合連接齒條(3)，所述轉軸(62)的周側固定連接有若干刮料板(63)。
5.根據權利要求4所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述存料腔(61)的豎截面為U型結構并且底端設有排料開口，所述轉軸(62)的兩側固定安裝有主動錐齒輪并且主動錐齒輪與調節組件(7)活動連接。
6.根據權利要求5所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述調節組件(7)包括支撐柱(71)、活動柱(72)、傳動軸(73)、活動筒(74)、傳動錐齒輪(75)、從動錐齒輪一(76)、從動錐齒輪二(77)，所述支撐柱(71)的頂端固定連接排料箱(6)，所述支撐柱(71)內轉動安裝有傳動軸(73)，所述傳動軸(73)的頂端固定連接傳動錐齒輪(75)，所述傳動錐齒輪(75)嚙合連接主動錐齒輪，所述傳動軸(73)底部滑動套接活動筒(74)，所述活動筒(74)的底端固定連接從動錐齒輪一(76)，所述從動錐齒輪一(76)嚙合連接從動錐齒輪二(77)，所述從動錐齒輪二(77)固定連接刮料組件(9)，所述活動筒(74)轉動設在活動柱(72)內，所述活動柱(72)滑動套在支撐柱(71)外。
7.根據權利要求6所述的一種鎳冶煉用廢水收集處理設備，其特征在于：所述刮料組件(9)包括支撐軸(91)、刮板(92)、弧形槽(93)、活動塊(94)、固定板(95)、鎖止螺栓(96)，所述支撐軸(91)的兩側轉動連接活動柱(72)并且支撐軸(91)的兩端固定連接從動錐齒輪二(77)，所述支撐軸(91)的外壁固定連接刮板(92)，所述支撐軸(91)的兩側分別內凹設有弧形槽(93)，所述弧形槽(93)內滑動設有活動塊(94)，所述活動塊(94)固定連接有強力扭簧并且強力扭簧安裝在支撐軸(91)內，所述弧形槽(93)的頂部設有鎖止螺栓(96)，所述鎖止螺栓(96)通過螺紋結構連接固定板(95)，所述固定板(95)固定連接活動柱(72)的外壁。
發明內容
本發明的目的在于提供一種鎳冶煉用廢水收集處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種鎳冶煉用廢水收集處理設備，包括處理池，所述處理池的頂端兩側分別安裝有往復螺桿，所述往復螺桿的一端固定連接伺服電機，所述往復螺桿之間設有固接處理池的兩個齒條，同側的所述往復螺桿和齒條活動連接有滑塊，所述滑塊之間固定連接有排料箱，所述排料箱的頂部固定連接進料斗，所述排料箱的底部兩端分別固定連接調節組件，所述調節組件的底部之間轉動連接刮料組件。
優選的，所述往復螺桿平行設置，所述往復螺桿之間通過皮帶傳動連接，所述齒條平行設在往復螺桿之間，所述處理池的一側底部開設有排料口。
優選的，所述滑塊的一側開設有活動腔，所述活動腔與齒條活動連接。
優選的，所述排料箱內中空設有存料腔，所述存料腔內轉動安裝轉軸，所述轉軸的兩端轉動連接滑塊并且端部延伸入活動腔內，所述轉軸的兩端固定連接有齒輪，所述齒輪嚙合連接齒條，所述轉軸的周側固定連接有若干刮料板。
優選的，所述存料腔的豎截面為U型結構并且底端設有排料開口，所述轉軸的兩側固定安裝有主動錐齒輪并且主動錐齒輪與調節組件活動連接。
優選的，所述調節組件包括支撐柱、活動柱、傳動軸、活動筒、傳動錐齒輪、從動錐齒輪一、從動錐齒輪二，所述支撐柱的頂端固定連接排料箱，所述支撐柱內轉動安裝有傳動軸，所述傳動軸的頂端固定連接傳動錐齒輪，所述傳動錐齒輪嚙合連接主動錐齒輪，所述傳動軸底部滑動套接活動筒，所述活動筒的底端固定連接從動錐齒輪一，所述從動錐齒輪一嚙合連接從動錐齒輪二，所述從動錐齒輪二固定連接刮料組件，所述活動筒轉動設在活動柱內，所述活動柱滑動套在支撐柱外。
優選的，所述刮料組件包括支撐軸、刮板、弧形槽、活動塊、固定板、鎖止螺栓，所述支撐軸的兩側轉動連接活動柱并且支撐軸的兩端固定連接從動錐齒輪二，所述支撐軸的外壁固定連接刮板，所述支撐軸的兩側分別內凹設有弧形槽，所述弧形槽內滑動設有活動塊，所述活動塊固定連接有強力扭簧并且強力扭簧安裝在支撐軸內，所述弧形槽的頂部設有鎖止螺栓，所述鎖止螺栓通過螺紋結構連接固定板，所述固定板固定連接活動柱的外壁。
與現有技術相比，本發明的有益效果是：通過往復螺桿帶動排料箱在處理池頂部往復移動，再配合齒輪對排料箱內部的破絡劑進行分料排出，同時刮料組件的刮板轉動，實現對廢水進行攪動，避免破絡劑集中在一個區域；通過刮料組件對處理池沉降的金屬污泥進行刮移清理，保證了處理池的清理效果。
（發明人：周彪;許林峰;李智;何妙妙）
