公布日：2023.04.18
申請日：2023.01.04
分類號：C02F9/00(2023.01)I;C02F3/30(2023.01)N;C02F3/28(2023.01)N;C02F3/12(2023.01)N;C02F1/42(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N
摘要
本發明公開了一種用于農村生活污水處理的一體化設備及其處理工藝，其設備包括殼體，所述殼體內設有一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池、除硝酸鹽樹脂池以及設備控制間，所述一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池以及除硝酸鹽樹脂池依次相連形成污水處理系統，殼體上對應一級缺氧池設有污水進水管，殼體上用于處理后水排出的產水管。一體化集成設置，結構緊湊，占用空間小，便于布置和安裝；最大限度的利用了水中的有機物進行生物脫氮，配合特有的回流方式，進水中碳源的利用率較傳統工藝提高20％以上，降低了外加碳源的使用量，成本相對較低。
權利要求書
1.一種用于農村生活污水處理的一體化設備，包括殼體，其特征在于：所述殼體內設有一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池、除硝酸鹽樹脂池以及設備控制間，所述一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池以及除硝酸鹽樹脂池依次相連形成污水處理系統，殼體上對應一級缺氧池設有污水進水管，殼體上用于處理后水排出的產水管。
2.如權利要求1所述用于農村生活污水處理的一體化設備，其特征在于：所述一級缺氧池、一級好氧MBBR池、二級缺氧池以及二級好氧MBBR池集成設在殼體一側，粉末活性炭MBR池和除硝酸鹽樹脂池以及設備控制間集成設在殼體另一側。
3.如權利要求1所述用于農村生活污水處理的一體化設備，其特征在于：所述設備控制間內設有風機、產水泵、除硝酸鹽樹脂再生加藥泵、設備加藥系統、紫外線消毒器以及控制器，產水管設在設備控制間一側。
4.如權利要求1所述用于農村生活污水處理的一體化設備，其特征在于：所述一級好氧MBBR池和二級好氧MBBR池中均設有用于硝化液回流至對應級缺氧池的回流泵。
5.如權利要求1或4所述用于農村生活污水處理的一體化設備，其特征在于：所述一級缺氧池和二級缺氧池中均設有潛水?dāng)嚢杵鳌?/span>
6.如權利要求1所述用于農村生活污水處理的一體化設備，其特征在于：所述一級好氧MBBR池和二級好氧MBBR池中均設有生物載體懸浮填料和曝氣系統，并在生物載體懸浮填料上方設有生物膜。
7.如權利要求1所述用于農村生活污水處理的一體化設備，其特征在于：所述粉末活性炭MBR池內設有粉末活性炭和MBR膜組器，并在池中設有用于池中混合液回流至前端的一級缺氧池及二級好氧MBBR池的膜池回流泵。
8.一種用于農村生活污水處理的處理工藝，其特征在于：所述處理工藝包括以下處理步驟：S1、農村生活污水經預處理提升至一級缺氧池，在缺氧條件下將一級MBBR池回流到硝化液進行生物脫氮反應，一級缺氧池水力停留時間2～4h，經一級缺氧池生物脫氮后自流進一級MBBR池；S2、一級MBBR池通過活性污泥與生物膜共同作用，一級MBBR池硝化液回流至一級缺氧池，回流比100％～200％；S3、二級缺氧池，在缺氧條件下同時將一級MBBR池未處理硝化液和二級MBBR池回流硝化液進行生物脫氮反應，農村生活污水經預處理可根據運行工況部分分配提升至二級缺氧池，二級缺氧池水力停留時間2～4h；S4、二級MBBR池通過活性污泥與生物膜共同作用，二級MBBR池硝化液回流至二級缺氧池，回流比100％～200％；S5、二級MBBR池后出水自流入粉末活性炭MBR池，活性炭同步吸附難降解及殘留污染物、色度及異味，配合MBR工藝進行高效的固液分離、粉末活性炭投加吸附難降解及殘留污染物，出水滿足離子交換的進水要求，防止離子交換樹脂的污堵；S6、再通過除硝酸鹽樹脂池處理，選用堿性陰離子交換樹脂，在樹脂官能團NR3+中的N原子周圍增加碳源子數目，提高樹脂對硝酸鹽的選擇性，當廢水中有SO42-、Cl-、HCO3-和NO3-、NO2-共存的條件下，優先對廢水中的NO3-和NO2-進行吸附處理，吸附徹底，出水TN可以將至1ppm以下；S7、最后通過管道過流式紫外線消毒處理。
9.如權利要求8所述處理工藝，其特征在于：所述粉末活性炭MBR池中，活性炭325目通過率≥90％，200目通過率≥95％，碘吸附值/(mg/g)≥800。
10.如權利要求8所述處理工藝，其特征在于：所述除硝酸鹽樹脂池中，添加再生藥劑，再生藥劑為氯化鈉。
發明內容
針對現有技術不足，本發明是提供一種用于農村生活污水處理的一體化設備及其處理工藝，其處理高效，成本相對較低。
為了解決上述技術問題，本發明所采用的技術方案為：
一種用于農村生活污水處理的一體化設備，包括殼體，所述殼體內設有一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池、除硝酸鹽樹脂池以及設備控制間，所述一級缺氧池、一級好氧MBBR池、二級缺氧池、二級好氧MBBR池、粉末活性炭MBR池以及除硝酸鹽樹脂池依次相連形成污水處理系統，殼體上對應一級缺氧池設有污水進水管，殼體上用于處理后水排出的產水管。

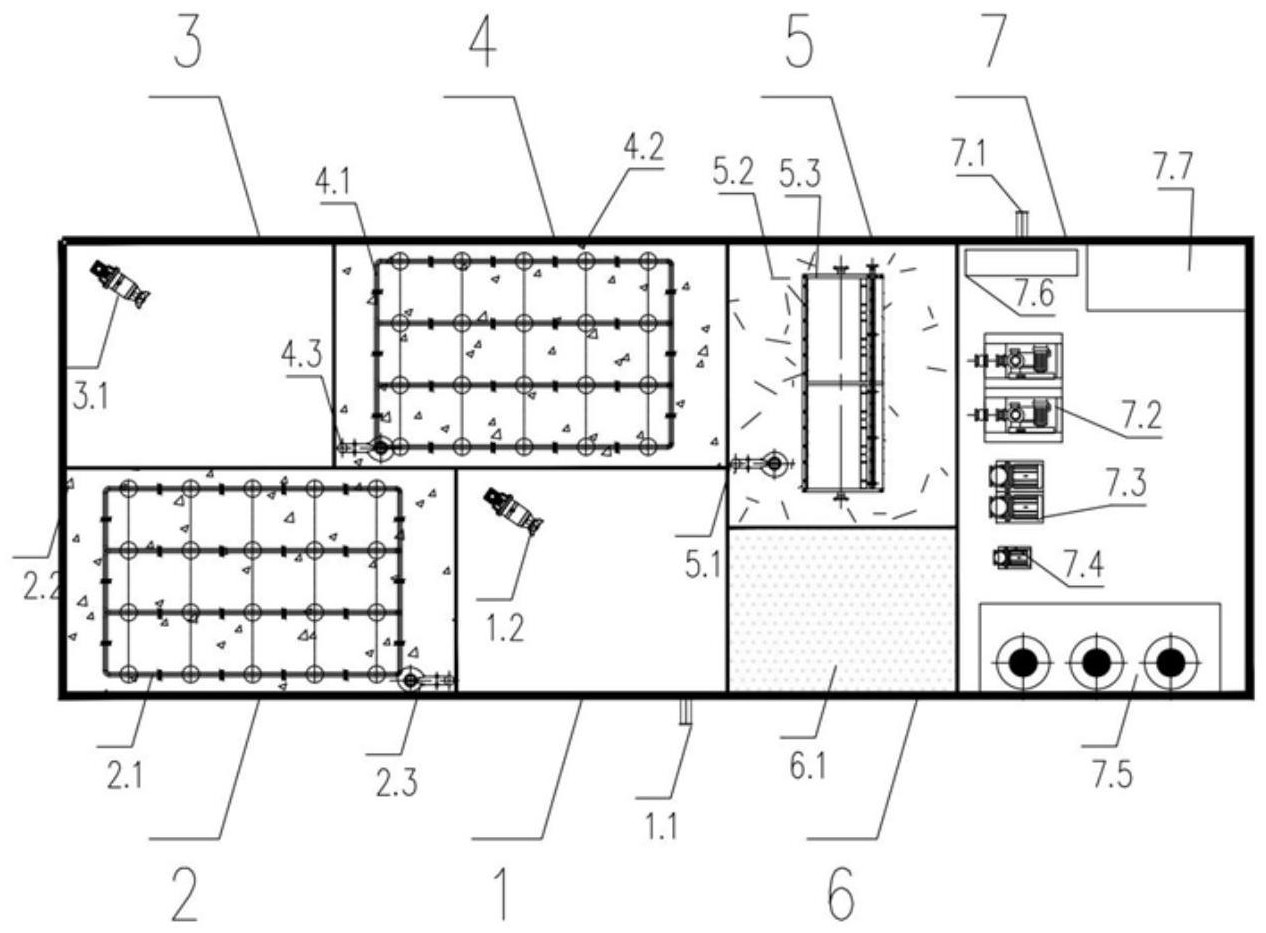

所述一級缺氧池、一級好氧MBBR池、二級缺氧池以及二級好氧MBBR池集成設在殼體一側，粉末活性炭MBR池和除硝酸鹽樹脂池以及設備控制間集成設在殼體另一側。
所述設備控制間內設有風機、產水泵、除硝酸鹽樹脂再生加藥泵、設備加藥系統、紫外線消毒器以及控制器，產水管設在設備控制間一側。
所述一級好氧MBBR池和二級好氧MBBR池中均設有用于硝化液回流至對應級缺氧池的回流泵。
所述一級缺氧池和二級缺氧池中均設有潛水?dāng)嚢杵鳌?/span>
所述一級好氧MBBR池和二級好氧MBBR池中均設有生物載體懸浮填料和曝氣系統，并在生物載體懸浮填料上方設有生物膜。
所述粉末活性炭MBR池內設有粉末活性炭和MBR膜組器，并在池中設有用于池中混合液回流至前端的一級缺氧池及二級好氧MBBR池的膜池回流泵。
一種用于農村生活污水處理的處理工藝，包括以下處理步驟：
S1、農村生活污水經預處理提升至一級缺氧池，在缺氧條件下將一級MBBR池回流到硝化液進行生物脫氮反應，一級缺氧池水力停留時間2～4h，經一級缺氧池生物脫氮后自流進一級MBBR池；
S2、一級MBBR池通過活性污泥與生物膜共同作用，一級MBBR池硝化液回流至一級缺氧池，回流比100％～200％；
S3、二級缺氧池，在缺氧條件下同時將一級MBBR池未處理硝化液和二級MBBR池回流硝化液進行生物脫氮反應，農村生活污水經預處理可根據運行工況部分分配提升至二級缺氧池，二級缺氧池水力停留時間2～4h；
S4、二級MBBR池通過活性污泥與生物膜共同作用，二級MBBR池硝化液回流至二級缺氧池，回流比100％～200％；
S5、二級MBBR池后出水自流入粉末活性炭MBR池，活性炭同步吸附難降解及殘留污染物、色度及異味，配合MBR工藝進行高效的固液分離、粉末活性炭投加吸附難降解及殘留污染物，出水滿足離子交換的進水要求，防止離子交換樹脂的污堵；
S6、再通過除硝酸鹽樹脂池處理，選用堿性陰離子交換樹脂，在樹脂官能團NR3+中的N原子周圍增加碳源子數目，提高樹脂對硝酸鹽的選擇性，當廢水中有SO42-、Cl-、HCO3-和NO3-、NO2-共存的條件下，優先對廢水中的NO3-和NO2-進行吸附處理，吸附徹底，出水TN可以將至1ppm以下；
S7、最后通過管道過流式紫外線消毒處理。
其中，
所述粉末活性炭MBR池中，活性炭325目通過率≥90％，200目通過率≥95％，碘吸附值/(mg/g)≥800。
所述除硝酸鹽樹脂池中，添加再生藥劑，再生藥劑為氯化鈉。
本發明與現有技術相比，具有以下優點：
該用于農村生活污水處理的一體化設備及其處理工藝設計合理，一體化集成設置，結構緊湊，占用空間小，便于布置和安裝；最大限度的利用了水中的有機物進行生物脫氮，配合特有的回流方式，進水中碳源的利用率較傳統工藝提高20％以上，降低了外加碳源的使用量，成本相對較低。
（發明人：張小立;郭仕鵬;趙亞鵬）
