公布日：2023.05.16
申請日：2022.12.29
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/469(2023.01)N;C02F1/48(2023.01)N;C02F101/30(2006.01)N
摘要
本發明提供一種抗生素廢水膜濃縮裝置及方法，屬于污水處理技術領域，包括：磁混調節池、磁濾池，磁濾池中填充有磁性活性炭填料；磁濾池連通陰極管式循環超濾裝置，陰極管式循環超濾裝置由首尾相連的管式膜組成；管式膜包括外部連接的外殼，外殼內部通過集水盤連接的膜絲，以及膜絲內部穿過的陰極線與外部電源連接；陰極管式循環超濾裝置連通碟管納濾裝置，碟管納濾裝置包括多個首尾相連的納濾膜。本發明具有較好的預處理循環過濾效果，具有針對性的超濾膜濃縮過濾作用，利用碟管式納濾與前端工藝的組合提高了抗生素濃縮效果，省去了后續分離工藝；磁化預處理-電極超濾-碟管納濾組合工藝具有較好的預處理針對性，超濾去除效果以及納濾回收率。
權利要求書

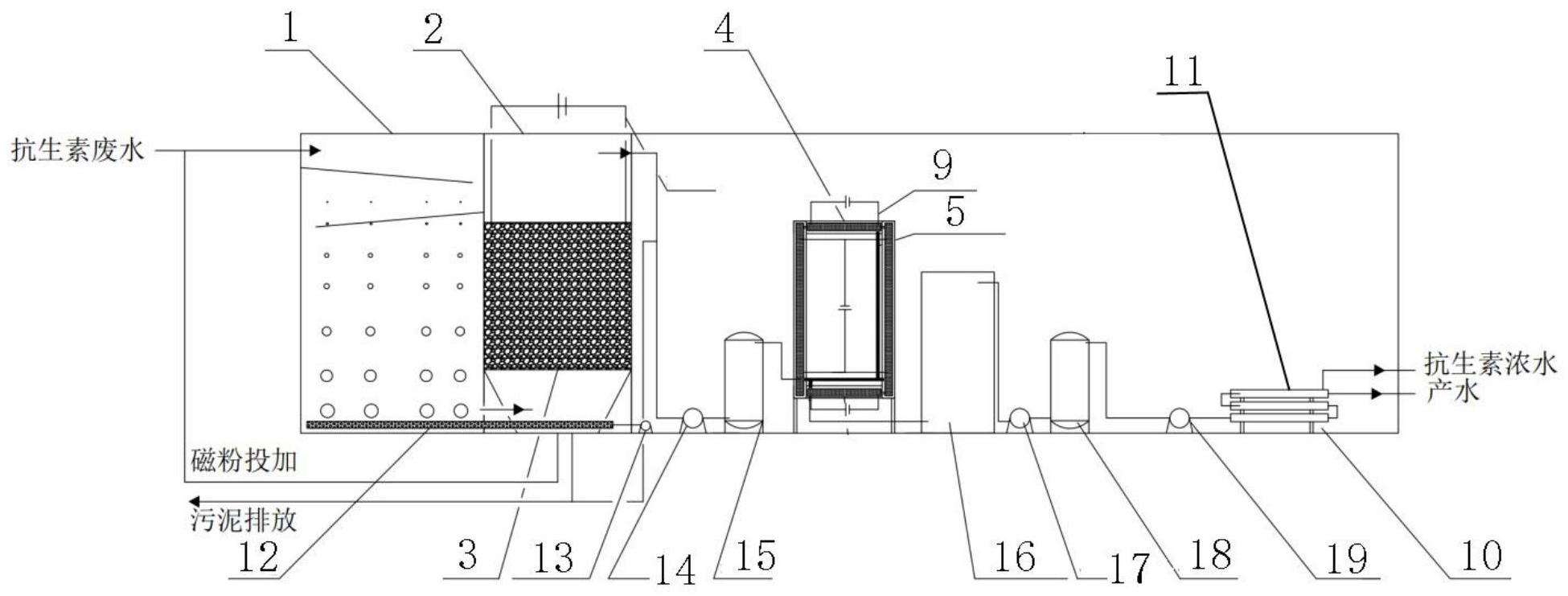

1.一種抗生素廢水膜濃縮裝置，其特征在于，包括：磁混調節池(1)，與所述磁混調節池(1)連通的磁濾池(2)，所述磁濾池(2)中填充有磁性活性炭填料(3)；所述磁濾池(2)連通陰極管式循環超濾裝置(4)，所述陰極管式循環超濾裝置(4)由首尾相連的管式膜(5)組成；所述管式膜(5)包括外部連接的外殼(6)，外殼(6)內部通過集水盤連接的膜絲(7)，以及膜絲(7)內部穿過的陰極線(8)與外部電源(9)連接；所述陰極管式循環超濾裝置(4)連通碟管納濾裝置(10)；所述碟管納濾裝置(10)包括多個首尾相連的納濾膜(11)。
2.根據權利要求1所述的抗生素廢水膜濃縮裝置，其特征在于，所述磁混調節池(1)和所述磁濾池(2)的底部設有曝氣管道(12)；所述曝氣管道(12)連接風機(13)；所述磁濾池(2)的出水連通第一進水泵(14)，第一進水泵(14)連通第一保安過濾器(15)，所述第一保安過濾器(15)連通所述陰極管式循環超濾裝置(4)。
3.根據權利要求2所述的抗生素廢水膜濃縮裝置，其特征在于，所述陰極管式循環超濾裝置(4)的出水連通進水罐(16)，所述進水罐(16)連通第二進水泵(17)，所述第二進水泵(17)連通第二保安過濾器(18)；所述第二保安過濾器(18)連通高壓泵(19)，所述高壓泵(19)連通所述碟管納濾裝置。
4.根據權利要求3所述的抗生素廢水膜濃縮裝置，其特征在于，抗生素廢水投加磁粉后進入磁混調節池(1)，利用曝氣管道(12)攪拌促進懸浮物與磁粉接觸，出水進入磁濾池，磁性絮體在上升過程中被磁場磁化的磁性活性炭填料(3)攔截并吸附，過濾出水進入陰極管式循環超濾裝置，通過管式膜(5)連接進行濃水循環，在電場作用下，膜絲(7)中的陰極線(8)對SO42-產生電荷斥力，阻止SO42-透過膜。
5.根據權利要求3所述的抗生素廢水膜濃縮裝置，其特征在于，所述磁混調節池(1)利用所述曝氣管道(12)對進水進行混合攪拌，并在上部利用帶有斜度的擋水板(20)進行初步混合，避免上部曝氣量較小造成的混合不均勻現象，通過曝氣攪拌后形成較大的絮體后，通過下端進水口污水進入所述磁濾池(2)。
6.根據權利要求3所述的抗生素廢水膜濃縮裝置，其特征在于，所述磁濾池(2)還包括上部磁場發生系統(21)，所述磁場發生系統包括上部電源、電線及伸入磁性活性炭填料(3)中的多個磁線圈。
7.根據權利要求3所述的抗生素廢水膜濃縮裝置，其特征在于，磁濾池(2)出水經過第一進水泵(14)提供動力后經過第一保安過濾器(15)過濾后進入所述陰極管式循環超濾裝置；前端管式膜產水進入后端管式膜進行過濾，濃水全部匯集進入最前端管式膜進行稀釋進水，并循環濃縮，最終起到減少產水離子濃度，濃縮SO42-的作用。
8.根據權利要求7所述的抗生素廢水膜濃縮裝置，其特征在于，所述管式膜的外殼材質為玻璃鋼，內部通過集水盤連接的膜絲的材質為PVDF，以及膜絲內部穿過的陰極線，由此形成單個膜組件的靜電排斥系統，通過每個膜組件與外部所述電源連接，形成完整的通電回路膜組件。
9.根據權利要求8所述的抗生素廢水膜濃縮裝置，其特征在于，陰極管式循環超濾裝置的超濾出水經過所述進水罐進行緩沖調節，并通過所述第二進水泵進入所述第二保安過濾器過濾后利用所述高壓泵將料液輸送至所述碟管納濾進行抗生素廢水濃縮。
10.根據權利要求9所述的抗生素廢水膜濃縮裝置，其特征在于，利用所述磁混調節池與所述磁濾池的混凝沉淀進行抗生素廢水中高SS、高含鹽、蛋白質、生物殘?jiān)s質的去除；利用所述磁濾池的磁力吸附、沖洗排泥、沖洗回收磁粉達到不引入污染物與抗生素變質的前提下達到預處理去除雜質有機物、懸浮物的目的；利用所述陰極管式循環超濾裝置進行溶解性有機物的過濾，并利用電荷排斥減少離子透過超濾膜，保證后續納濾過程可以直接對抗生素進行濃縮。
發明內容
本發明的目的在于提供一種抗生素廢水膜濃縮裝置及方法，以解決上述背景技術中存在的至少一項技術問題。
為了實現上述目的，本發明采取了如下技術方案：
本發明提供一種抗生素廢水膜濃縮裝置，包括：
磁混調節池，與所述磁混調節池連通的磁濾池，所述磁濾池中填充有磁性活性炭填料；
所述磁濾池連通陰極管式循環超濾裝置，所述陰極管式循環超濾裝置由首尾相連的管式膜組成；所述管式膜包括外部連接的外殼，外殼內部通過集水盤連接的膜絲，以及膜絲內部穿過的陰極線與外部電源連接；
所述陰極管式循環超濾裝置連通碟管納濾裝置；所述碟管納濾裝置包括多個首尾相連的納濾膜。
優選的，所述磁混調節池和所述磁濾池的底部設有曝氣管道；所述曝氣管道連接風機；所述磁濾池的出水連通第一進水泵，第一進水泵連通第一保安過濾器，所述第一保安過濾器連通所述陰極管式循環超濾裝置。
優選的，所述陰極管式循環超濾裝置的出水連通進水罐，所述進水罐連通第二進水泵，所述第二進水泵連通第二保安過濾器；所述第二保安過濾器連通高壓泵，所述高壓泵連通所述碟管納濾裝置。
優選的，抗生素廢水投加磁粉后進入磁混調節池，利用曝氣管道攪拌促進懸浮物與磁粉接觸，出水進入磁濾池，磁性絮體在上升過程中被磁場磁化的磁性活性炭填料攔截并吸附，過濾出水進入陰極管式循環超濾裝置，通過管式膜連接進行濃水循環，在電場作用下，膜絲中的陰極線對SO42-產生電荷斥力，阻止SO42-透過膜。
優選的，所述磁混調節池利用所述曝氣管道對進水進行混合攪拌，并在上部利用帶有斜度的擋水板進行初步混合，避免上部曝氣量較小造成的混合不均勻現象，通過曝氣攪拌后形成較大的絮體后，通過下端進水口污水進入所述磁濾池。
優選的，所述磁濾池還包括上部磁場發生系統，所述磁場發生系統包括上部電源、電線及伸入活性炭中的多個磁線圈。
優選的，磁濾池出水經過第一進水泵提供動力后經過第一保安過濾器過濾后進入所述陰極管式循環超濾裝置；前端管式膜產水進入后端管式膜進行過濾，濃水全部匯集進入最前端管式膜進行稀釋進水，并循環濃縮，最終起到減少產水離子濃度，濃縮SO42-的作用。
優選的，所述管式膜的外殼材質為玻璃鋼，內部通過集水盤連接的膜絲的材質為PVDF，以及膜絲內部穿過的陰極線，由此形成單個膜組件的靜電排斥系統，通過每個膜組件與外部所述電源連接，形成完整的通電回路膜組件。
優選的，陰極管式循環超濾裝置的超濾出水經過所述進水罐進行緩沖調節，并通過所述第二進水泵進入所述第二保安過濾器過濾后利用所述高壓泵將料液輸送至所述碟管納濾進行抗生素廢水濃縮。
優選的，利用所述磁混調節池與所述磁濾池的混凝沉淀進行抗生素廢水中高SS、高含鹽、蛋白質、生物殘?jiān)s質的去除；利用所述磁濾池的磁力吸附、沖洗排泥、沖洗回收磁粉達到不引入污染物與抗生素變質的前提下達到預處理去除雜質有機物、懸浮物的目的；利用所述陰極管式循環超濾裝置進行溶解性有機物的過濾，并利用電荷排斥減少離子透過超濾膜，保證后續納濾過程可以直接對抗生素進行濃縮。
本發明有益效果：具有較好的預處理循環過濾效果，具有針對性的超濾膜濃縮過濾作用，利用碟管式納濾與前端工藝的組合大大提高抗生素濃縮效果，并省去了后續分離工藝的使用；磁化預處理-電極超濾-碟管納濾組合工藝具有較好的預處理針對性，超濾去除效果以及納濾回收率。
（發明人：張穎;陳亦力;孫璐;蘭天翔;孫廣東;肖宏康;李天玉;張楊;劉孟然;張怡曉;唐琪）
