公布日：2022.04.29
申請日：2022.01.30
分類號：B01D33/29(2006.01)I;B01D33/39(2006.01)I;B01D33/68(2006.01)I;B01D33/72(2006.01)I;C02F11/126(2019.01)I;C02F11/127(2019.01)I
摘要
本發明的污泥的回轉式智能清除設備屬于先進環保產業中的清淤機械，用于對淤泥進行機械脫水，其包括甩干筒和甩干機，所述甩干機包括轉動的甩干軸，甩干軸具有用于存放污泥的中空腔體，甩干軸上套有多個連接軸套和甩網，甩網為可變形的鼓形篩網結構，各甩網的兩端與連接軸套固連，相鄰的連接軸套之間設有使其同步轉動和相對軸向移動的同步結構，甩干軸上開設有用于連通所有甩網的同步進泥孔。在離心力的作用下，甩網的中間向外鼓起變形量大，同時兩端相向移動，使得軸向距離減小，使得后續進泥量減小，實現了進泥量的自適應調整，使得污泥的分布趨近均勻，改善了甩干效果。
權利要求書
1.一種污泥的回轉式智能清除設備，包括甩干筒和設在甩干筒中的甩干機，其特征在于：所述甩干機包括轉動的甩干軸，甩干軸具有用于存放污泥的中空腔體，甩干軸上套有多個連接軸套和甩網，甩網為可變形的鼓形篩網結構，各甩網的兩端與連接軸套固連，相鄰的連接軸套之間設有使其同步轉動和相對軸向移動的同步結構，甩干軸上開設有用于連通所有甩網的同步進泥孔，使用時，污泥進入甩網后使甩網的中間向外鼓起并且兩端相向移動；所述甩干軸與連接軸套之間設有傳動機構，傳動機構的傳動比不等于1，所述連接軸套包括擋環和設在擋環上的進泥缺口，進泥缺口具有與同步進泥孔對準的狀態；所述甩干軸上開設有多個沿螺旋線分布的錯位進泥孔，每個錯位進泥孔對應一個甩網，各連接軸套上的進泥缺口共線，在轉動過程中，各錯位進泥孔依次與進泥缺口對準；所述進泥缺口、同步進泥孔和錯位進泥孔的長度方向均平行于甩干軸的軸向，且三者寬度一致；所述連接軸套分為端部軸套和中部軸套，中部軸套分布在兩個端部軸套之間，所述傳動機構位于甩干軸與端部軸套之間，包括傳動環、嚙合連接在傳動環與甩干軸之間的傳動齒輪。
2.根據權利要求1所述的一種污泥的回轉式智能清除設備，其特征在于：所述連接軸套包括向外凸起的外固定環和向內凸起的內固定環，外固定環與甩網端部固連，甩干軸的外周面設有導向環槽，所述內固定環在導向環槽中軸向移動。
3.根據權利要求1所述的一種污泥的回轉式智能清除設備，其特征在于：各甩網的內部設有壓縮彈簧，壓縮彈簧連接在相鄰的兩個連接軸套之間。
4.根據權利要求1所述的一種污泥的回轉式智能清除設備，其特征在于：還包括清污機，清污機包括支撐架和用于向上輸送污泥的輸送帶，所述甩干筒安裝在支撐架上。
5.根據權利要求4所述的一種污泥的回轉式智能清除設備，其特征在于：輸送帶與甩干筒之間設有輸泥機，輸泥機包括集泥斗、增壓機和輸送管，集泥斗用于接收輸送帶上的污泥，輸送管連接在甩干軸上。
發明內容
本發明提供一種污泥的回轉式智能清除設備，以解決現有的甩干筒甩干效果不好、易堵塞的問題。
本發明的一種污泥的回轉式智能清除設備采用如下技術方案：
一種污泥的回轉式智能清除設備，包括甩干筒和設在甩干筒中的甩干機，所述甩干機包括轉動的甩干軸，甩干軸具有用于存放污泥的中空腔體，甩干軸上套有多個連接軸套和甩網，甩網為可變形的鼓形篩網結構，各甩網的兩端與連接軸套固連，相鄰的連接軸套之間設有使其同步轉動和相對軸向移動的同步結構，甩干軸上開設有用于連通所有甩網的同步進泥孔，使用時，污泥進入甩網后使甩網的中間向外鼓起并且兩端相向移動。
優選的，所述甩干軸與連接軸套之間設有傳動機構，傳動機構的傳動比不等于1，所述連接軸套包括擋環和設在擋環上的進泥缺口，進泥缺口具有與同步進泥孔對準的狀態。
優選的，所述甩干軸上開設有多個沿螺旋線分布的錯位進泥孔，每個錯位進泥孔對應一個甩網，各連接軸套上的進泥缺口共線，在轉動過程中，各錯位進泥孔依次與進泥缺口對準。
優選的，所述進泥缺口、同步進泥孔和錯位進泥孔的長度方向均平行于甩干軸的軸向，且三者寬度一致。
優選的，所述連接軸套包括向外凸起的外固定環和向內凸起的內固定環，外固定環與甩網端部固連，甩干軸的外周面設有導向環槽，所述內固定環在導向環槽中軸向移動。
優選的，所述連接軸套分為端部軸套和中部軸套，中部軸套分布在兩個端部軸套之間，所述傳動機構位于甩干軸與端部軸套之間，包括傳動環、嚙合連接在傳動環與甩干軸之間的傳動齒輪。
優選的，各甩網的內部設有壓縮彈簧，壓縮彈簧連接在相鄰的兩個連接軸套之間。

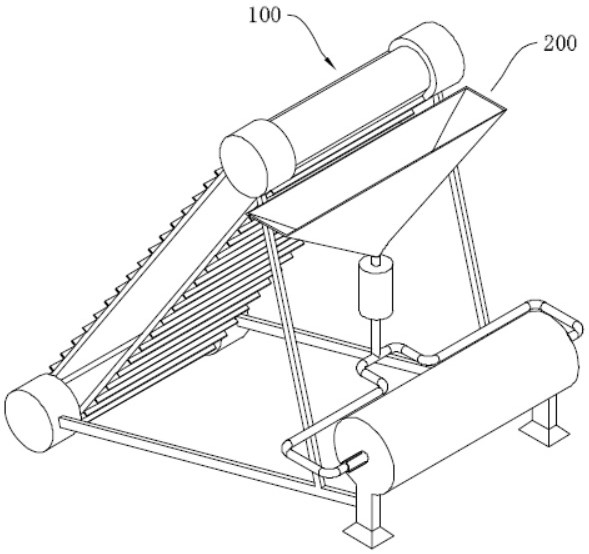

優選的，污泥的回轉式智能清除設備還包括清污機，清污機包括支撐架和用于向上輸送污泥的輸送帶，所述甩干筒安裝在支撐架上。
優選的，輸送帶與甩干筒之間設有輸泥機，輸泥機包括集泥斗、增壓機和輸送管，集泥斗用于接收輸送帶上的污泥，輸送管連接在甩干軸上。
本發明的有益效果是：本發明的一種污泥的回轉式智能清除設備，采用機械脫水，各甩網在甩干軸上同步轉動，污泥通過同步進泥孔由甩干軸向外進入甩網，當甩干軸內部污泥分布均勻時，那么每個甩網的內部泥漿量基本一致，每個甩網變形情況一致，多段均勻脫水，提高了甩干效率；當某些甩網的進泥量較多時，在離心力的作用下，甩網的中間向外鼓起變形量大，同時兩端相向移動，使得軸向距離減小，使得后續進泥量減小，實現了進泥量的自適應調整，使得污泥的分布趨近均勻，改善了甩干效果。同時，由于甩網的內外變形會引起軸向移動，減弱了污泥的粘連現象。
進一步地，通過設置進泥缺口，并使其與甩干軸轉速不同，保證了甩網內部的泥漿量會間歇性增大，形成突然的軸向抖動，進而使得泥漿不易粘連在甩網上；通過螺旋分布的錯位進泥孔，增加了在甩干過程中多個甩網之間的相對軸向抖動的頻率，進一步改善了污泥堵塞的問題。
（發明人：高雅;丁躍林;鄭杰;陸明亮;周祥;鄧治;戴芝祥;潘翔）
