公布日：2023.04.18
申請日：2023.03.17
分類號：C02F9/00(2023.01)I;B01F33/82(2022.01)I;B01F27/21(2022.01)I;B01F27/80(2022.01)I;C02F1/00(2023.01)N;C02F1/30(2023.01)N;C02F1/28(2023.01)N;C02F101
/30(2006.01)N;C02F7/00(2006.01)N
摘要
本發明公開了一種含抗生素污水的處理系統，涉及污水處理領域，包括依次設置的加藥箱體、沉淀池、光催化池、調節池以及吸附過濾池，加藥箱體內部被分割成上腔室、下腔室，在上腔室頂部設有進料機構，上腔室與下腔室通過連通管連通；在上腔室頂部設有引導環，在引導環內壁上設有螺旋槽，進料機構的出料端與螺旋槽連通；在主動軸的延伸段上設有主動渦輪；主動軸上設有調節機構。本發明利用以In2TiO5納米帶作為光催化劑、高壓泵燈以及曝氣管作為輔助的光催化池對抗生素進行有效降解，實現抗生素去除與病菌滅殺同步進行的目的，極大提升了醫院污水的處理效率。
權利要求書

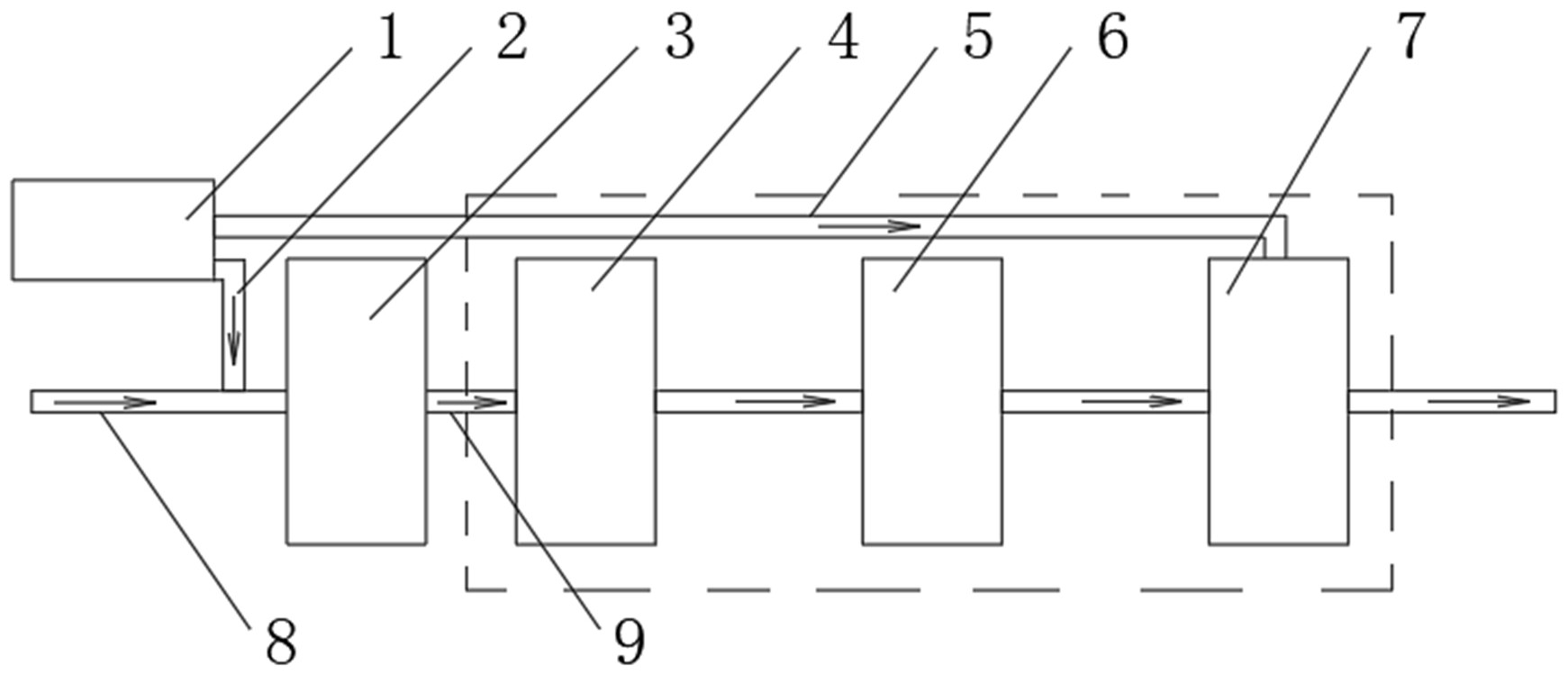

1.一種含抗生素污水的處理系統，包括通過輸送管（9）依次連通的沉淀池（3）、光催化池（4）、調節池（6）以及吸附過濾池（7），沉淀池（3）的進液端與污水管（8）連通，光催化池（4）內設有In2Ti05納米帶，光催化池（4）上方設有與In2Ti05納米帶對應的高壓泵燈，光催化池（4）底部設有曝氣管，其特征在于：還包括加藥箱體（1），在加藥箱體（1）中部水平設置有將其內部分割成上腔室（12）、下腔室（21）的隔板（22），上腔室（12）側壁上設有初級出液口（14），初級出液口（14）通過初級外排管（2）與污水管（8）連通，在下腔室（21）側壁上設有二級出液口（15），二級出液口（15）通過二級外排管（5）與吸附過濾池（7）連通，在上腔室（12）頂部設有電機（11）以及用于注入粉劑的進料機構（10），上腔室（12）與下腔室（21）通過管壁上設有濃度測量計的連通管連通；在上腔室（12）頂部設有水平放置的引導環（35），引導環（35）的內徑由上至下遞減，沿引導環（35）的軸向在其內壁上設有螺旋槽（36），上腔室（12）頂部側壁上設有初級進水管（13），初級進水管（13）的端部依次貫穿上腔室（12）側壁、引導環（35）后向螺旋槽（36）內延伸，初級進水管（13）的延伸段與螺旋槽（36）的形狀相匹配，進料機構（10）的出料端與螺旋槽（36）連通；在上腔室（12）頂部貫穿設置有上端部封閉的外套筒，且電機（11）的輸出端連接有主動軸（39），主動軸（39）的端部貫穿外套筒封閉端后豎直向下延伸，外套筒內部通過引導管（27）與進料機構（10）的出料端連通，在主動軸（39）的延伸段上設有主動渦輪（40）；在主動軸（39）的延伸段上設有用于去除上腔室（12）上層液位中的氣泡的調節機構（38），在引導環（35）的小直徑端內壁上設有與之同軸的分流環（46），分流環（46）的內圓周壁與外套筒外壁連接，分流環（46）上開有多個透水孔（23）；下腔室（21）側壁上設有與連通管連接的二級進水管（17），連通管上設有開關閥；所述進料機構（10）包括錐形腔體（33）、風機（29）以及排空管（32），排空管（32）的上端封閉且其開放端貫穿錐形腔體（33）的上端面后向下延伸，風機（29）的輸出軸活動貫穿排空管（32）的上端且在其外壁上設有扇葉，在錐形腔體（33）的上段側壁上設有與之內部連通的進氣管（28），在排空管（32）的上段側壁上設有與之內部連通的出氣管（30），沿排空管（32）的軸向在其中段外壁上設有螺旋板（31）；錐形腔體（33）的底部設有與螺旋槽（36）連通的導流管（34），引導管（27）的端部貫穿錐形腔體（33）的下段側壁后與之內部連通；在所述上腔室（12）內壁上設有防溢濾網（37），且防溢濾網（37）的中部豎直向下凹陷形成上端開放的圓柱狀，調節機構（38）位于圓柱狀區域內，且主動軸（39）活動貫穿圓柱狀區域中部；所述調節機構（38）包括固定在主動軸（39）外圓周壁上的固定筒（48），沿固定筒（48）外圓周壁上設有同軸的隨動盤（49），其隨動盤（49）的上部局部突出于防溢濾網（37）的圓柱狀區域；沿隨動盤（49）的周向在其中部開有多個弧形孔（51），且多個弧形孔（51）位于同一個圓周上；在隨動盤（49）上表面間隔設置有多個擋板（47），在隨動盤（49）的下表面間隔設置有呈環狀的格柵板（50），且格柵板（50）與防溢濾網（37）的圓柱狀區域底部之間留有間隙。
2.根據權利要求1所述的一種含抗生素污水的處理系統，其特征在于：在隔板（22）中部設有聯動組件，下腔室（21）中部設有從動軸（44），且在從軸上設有從動渦輪（45），聯動組件用于驅動主動軸（39）與從動軸（44）做反向同步運動。
3.根據權利要求1所述的一種含抗生素污水的處理系統，其特征在于：在外套筒頂部內壁上設有與之同軸且用于包裹主動軸（39）的內套筒，外套筒與內套筒之間形成環空（25），所述環空（25）與連通管連通。
4.根據權利要求2所述的一種含抗生素污水的處理系統，其特征在于：所述聯動組件包括主動錐齒輪（41）、從動錐齒輪（43）以及多個傘齒輪（42），在隔板（22）中部開有柱狀空腔，多個傘齒輪（42）沿柱狀空腔的周向轉動設置在其內圓周壁上；主動軸（39）的下端端部貫穿隔板（22）上表面后進入至柱狀空腔內，且主動錐齒輪（41）設置在主動軸（39）的下端部且與多個傘齒輪（42）嚙合；從動軸（44）的上端端部貫穿隔板（22）下表面后進入至柱狀空腔內，且從動錐齒輪（43）設置在從動軸（44）的上端部且與多個傘齒輪（42）嚙合。
5.根據權利要求1~4任意一項所述的一種含抗生素污水的處理系統，其特征在于：在所述引導環（35）的最小直徑端內壁上設有與之下端面齊平的環形凸緣（54），且凸緣（54）的內圓周壁與分流環（46）外圓周壁連接。6.根據權利要求5所述的一種含抗生素污水的處理系統，其特征在于：所述透水孔（23）包括多個內排孔（53）以及多個外排孔（52），多個內排孔（53）靠近分流環（46）的軸線且沿分流環（46）的周向均勻分布；多個外排孔（52）遠離分流環（46）的軸線且兩兩為一組后沿分流環（46）的徑向均勻分布；多組外排孔（52）與多個內排孔（53）交錯分布。
發明內容
本發明目的在于提供一種含抗生素污水的處理系統，以解決上述問題。
本發明通過下述技術方案實現：
一種含抗生素污水的處理系統，包括通過輸送管依次連通的沉淀池、光催化池、調節池以及吸附過濾池，沉淀池的進液端與污水管連通，光催化池內設有In2TiO5納米帶，光催化池上方設有與In2TiO5納米帶對應的高壓泵燈，光催化池底部設有曝氣管，還包括加藥箱體，在加藥箱體中部水平設置有將其內部分割成上腔室、下腔室的隔板，上腔室側壁上的初級出液口連接有與污水管連通的初級外排管，在下腔室側壁上的二級出液口連接有與吸附過濾池連通的二級外排管，在上腔室頂部設有電機以及用于注入粉劑的進料機構，上腔室與下腔室通過管壁上設有濃度測量計的連通管連通；
在上腔室頂部設有水平放置的引導環，引導環的內徑由上至下遞減，沿引導環的軸向在其內壁上設有螺旋槽，上腔室頂部側壁上設有初級進水管，初級進水管的端部依次貫穿上腔室側壁、引導環后向螺旋槽內延伸，初級進水管的延伸段與螺旋槽的形狀相匹配，進料機構的出料端與螺旋槽連通；
在上腔室頂部貫穿設置有上端部封閉的外套筒，且電機的輸出端連接有主動軸，主動軸的端部貫穿外套筒封閉端后豎直向下延伸，外套筒內部通過引導管與進料機構的出料端連通，在主動軸的延伸段上設有主動渦輪；
在主動軸的延伸段上設有用于去除上腔室上層液位中的氣泡的調節機構，在引導環的小直徑端內壁上設有與之同軸的分流環，分流環的內圓周壁與外套筒外壁連接，分流環上開有多個透水孔；
下腔室側壁上設有與連通管連接的二級進水管，連通管上設有開關閥。
現有的污水處理工藝不僅存在處理污水中抗生素效率低下的缺陷，同時在不同的處理階段中還會涉及到多臺加藥設備進行同步操作，即在污水進入沉淀池前、在污水進入吸附過濾池中時均需要進行加藥，且加藥時消毒藥液的濃度以及劑量均需要進行實時控制，尤其是針對消毒粉劑的投入劑量以及與溶液的混合均勻度，均會影響污水的消毒效果，一旦出現工作人員操作出現精度偏差，極容易降低整體工藝體系中的污水處理效率；因此，發明人設計研發出一種用于含有抗生素的污水處理系統，不僅能將定量的消毒粉劑與溶液預先混合均勻，再同步輸送至污水管、吸附過濾池中，進而使得污水與濃度穩定的消毒液之間的混合程度更加均勻，提升污水處理的整體效率；同時還能利用以In2TiO5納米帶作為光催化劑、高壓泵燈以及曝氣管作為輔助的光催化池對污水中的抗生素進行有效降解，實現抗生素去除與病菌滅殺同步進行的目的，極大提升了醫院污水的處理效率。
本技術方案的工作原理如下：
對應于現有的污水處理流程，在實現抗生素降解工序之前，可優先對沉淀池內的pH值進行調整，同時還需在沉淀池內進行沉淀以及預消毒處理，且沉淀與預消毒的工序可共用同一臺加藥設備進行；而污水在光催化池內完成抗生素的降解工序后，進入至調節池中穩定，再經泵機泵送由輸送管輸送至吸附過濾池，此時需要對污水進行二次的沉淀過濾以及消毒，且該環節中的吸附沉淀以及消毒同樣使用同一臺加藥設備，區別在于加藥設備配置的液體濃度不同；
而本技術方案中的加藥設備即為包括加藥箱體在內的各結構部件，其中，在進行污水進入沉淀池前需要的消毒液體劑量以及濃度均偏高，即設置在上腔室側壁上的初級出液口用于向污水管中注入對應所需的消毒液體，污水進入至吸附過濾池后所需的消毒液體劑量以及濃度與之前相比較低，即設置在下腔室側壁上的二級出液口連接有二級外排管，用于向吸附過濾池中注入對應的消毒液體；進料機構則利用旋流進料的方式將氣流與消毒粉劑一并送入至引導環內，引導環的內錐面上設有螺旋槽，與消毒粉劑混合使用的溶液（如清水）由初級進水管進入，經螺旋槽的螺旋加速后在其前段與消毒粉劑混合，直至運動至螺旋槽的末段后由分流環上的透水孔流入上腔室中下段區域內，最后交由初級渦輪進行攪拌混合，且隨著引導環內溶液的持續注入其內部液位會逐步升高，混合有消毒粉劑的溶液經過螺旋槽的螺旋加持后在引導環內形成旋流，即進一步完善消毒粉劑與溶液的初步混合，再經透水孔后進入至上腔室中下段區域中且由初級渦輪完成二次混合；且在引導環內溶液與消毒粉劑的混合液液位升高時，上腔室底部的液位也在同步升高，經透水孔下移的混合液會對上腔室底部的液面形成沖擊，沖擊時混合液會攜帶上腔室內部剩余空間中的空氣一并進入至上腔室中下段的液體中，即形成可以透水孔所覆蓋區域處的高氣泡量區，本技術方案在該區域?qū)?yīng)設置有調節機構，該調節機構能隨主動軸一起做圓周運動，不僅能對持續下移的混合液進行切割、上腔室中下段中液位持續升高的液面進行攪動，以加速高氣泡量區中氣泡的破碎效率；而破碎后的氣泡中釋放的空氣則經外套筒與主動軸之間的間隙，由進料機構的旋風牽引作用下，經引導管進入至進料機構的外排管路中，此時上腔室中下段區域內的混合液即為滿足消毒要求的消毒液體，最后分成兩路，一路由初級出液口向污水管中排放，另一路則通過連通管向下腔室內移動，正是因?yàn)橄虑皇覂?nèi)的消毒液體濃度普遍低于上腔室內的消毒液濃度，因此在連通管上還連接有二級進水管，通過濃度測量計檢測得到的消毒液濃度值，選擇性的通過二級進水管向連通管中注入溶液，以起到稀釋消毒液濃度的效果，且下腔室中的消毒液體通過二級出液口外排的吸附過濾池中。
在隔板中部設有聯動組件，下腔室中部設有從動軸，且在從軸上設有從動渦輪，聯動組件用于驅動主動軸與從動軸做反向同步運動。進一步地，在本技術方案中，上腔室內的機械攪拌效率要求與下腔室內的機械攪拌效率要求不同，因?yàn)橄虑皇抑械南疽后w的基液來自于上腔室，且根據吸附過濾池中實際所需消毒液的具體濃度要求來選擇性進行稀釋操作，即導致主動渦輪以及從動渦輪各自行使其攪拌動作時，主動渦輪的攪拌效率要高于從動渦輪的攪拌效率，該條件通過聯動組件調整其部件的尺寸即能實現，如增加或是減小傳動部件（如齒輪）的尺寸；而主動渦輪與從動渦輪通過聯動組件做反向同步運動，能確保加藥箱體的整體穩定性，防止其產生劇烈晃動。
所述進料機構包括錐形腔體、風機以及排空管，排空管的上端封閉且其開放端貫穿錐形腔體的上端面后向下延伸，風機的輸出軸活動貫穿排空管的上端且在其外壁上設有扇葉，在錐形腔體的上段側壁上設有與之內部連通的進氣管，在排空管的上段側壁上設有與之內部連通的出氣管，沿排空管的軸向在其中段外壁上設有螺旋板；錐形腔體的底部設有與螺旋槽連通的導流管，引導管的端部貫穿錐形腔體的下段側壁后與之內部連通。進一步地，進料機構需要實現投入的消毒粉劑量完全進入至上腔室中，因此，本技術方案選用旋風進料的方式來實現，并且進料機構并非僅僅實現其完全進料的功能，還能將經調節機構處理后的空氣導出上腔室并將其外排，其具體工作原理如下：
風機啟動，端部開放的進氣管將指定量的消毒粉劑送入至錐形腔體內，含有空氣流的消毒粉劑沿排空外外壁上的螺旋板向下移動，到達排空管底部后消毒粉劑與空氣流分離，消毒粉劑下移至導流管后與螺旋槽內的溶液混合，而空氣流則沿排空管上移后經出氣管向外排出；其中，在錐形腔體內壁與排空管外壁之間的旋流能將消毒粉劑完整的引導至錐形腔體底部，確保錐形腔體內壁少附著或是無附著有消毒粉劑，而由導流管豎直下移的消毒粉劑會受到已經形成旋流的溶液流體所牽引并與之混合，以保證在引導環內的初步混合效率滿足設計要求。
在外套筒頂部內壁上設有與之同軸且用于包裹主動軸的內套筒，外套筒與內套筒之間形成環空，所述環空與連通管連通。作為優選，主動軸直接暴露在同時含有氣流和消毒液體的環境下極易遭到侵蝕，而本技術方案通過內套筒對主動軸包裹，同時在內套筒下端面與主動軸的連接處設置活動密封，能在最大程度上降低主動軸的受損率，并且內套筒與外套筒之間設有環空，該環空則作為回流的空氣一部分外排路徑。
在所述上腔室內壁上設有防溢濾網，且防溢濾網的中部豎直向下凹陷形成上端開放的圓柱狀，調節機構位于圓柱狀區域內，且主動軸活動貫穿圓柱狀區域中部。作為優選，防溢濾網的中部凹陷部分與上腔室中部區域?qū)?yīng)，而防溢濾網四周的水平部分則與混合液液位齊平，在主動渦輪轉動時防溢濾網能避免混合液的液位產生巨大的波動，而圓柱狀區域則為調節機構提供破碎氣泡的專屬空間。
所述調節機構包括固定在主動軸外圓周壁上的固定筒，沿固定筒外圓周壁上設有同軸的隨動盤，其隨動盤的上部局部突出于防溢濾網的圓柱狀區域；沿隨動盤的周向在其中部開有多個弧形孔，且多個弧形孔位于同一個圓周上；在隨動盤上表面間隔設置有多個擋板，在隨動盤的下表面間隔設置有呈環狀的格柵板，且格柵板與防溢濾網的圓柱狀區域底部之間留有間隙。進一步地，調節機構與主動軸一并轉動，且包括用于安裝的固定筒、用于配重的隨動盤，且在隨動盤上表面設置的多個擋板沿隨動盤的徑向均勻分布，擋板隨主動軸轉動的同時，對從透水孔中下落的混合液進行反復切割，而位于隨動盤下表面的格柵板同步對位于圓柱狀區域內的混合液進行水平切割，以增大氣泡破碎的效率；氣泡破碎后釋放的氣體則沿外套管內部上移，經引導管以及排空管后向外排出，其中，隨動盤上開設的多個弧形孔則為上升的氣體提供流通通道。
所述聯動組件包括主動錐齒輪、從動錐齒輪以及多個傘齒輪，在隔板中部開有柱狀空腔，多個傘齒輪沿柱狀空腔的周向轉動設置在其內圓周壁上；主動軸的下端端部貫穿隔板上表面后進入至柱狀空腔內，且主動錐齒輪設置在主動軸的下端部且與多個傘齒輪嚙合；從動軸的上端端部貫穿隔板下表面后進入至柱狀空腔內，且從動錐齒輪設置在從動軸的上端部且與多個傘齒輪嚙合。進一步地，在實現主動軸與從動軸的反向同步運動時，電機驅動主動軸正常轉動，同時主動錐齒輪通過多個傘齒輪與從動錐齒輪配合，進而實現主動軸與從動軸的對應轉動。
在所述引導環的最小直徑端內壁上設有與之下端面齊平的環形凸緣，且凸緣的內圓周壁與分流環外圓周壁連接。作為優選，在引導環的最小直徑端內壁上設有與之下端面齊平的環形凸緣，使得引導環內部形成的旋流第一時間并非與透水孔直接接觸并穿過透水孔，避免在上腔室中下段內形成的水流呈無序噴射狀態，防止形成的高氣泡量區范圍超出調節機構的處理范圍；而設置的環形凸緣，其內圓周壁與分流環外圓周壁連接，使得螺旋槽內形成的旋流在移出螺旋槽后首先與凸緣的上表面接觸，實現旋流的改向，即流體繞引導環最小直徑端內壁進行周向運動，然后再向透水孔的方向輻射擴散，此時完成初級混合的混合液通過透水孔后的流向相對確定，使得高氣泡量區范圍也能確定下來，以提高氣泡的破碎效率。
所述透水孔包括多個內排孔以及多個外排孔，多個內排孔靠近分流環的軸線且沿分流環的周向均勻分布；多個外排孔遠離分流環的軸線且兩兩為一組后沿分流環的徑向均勻分布；多組外排孔與多個內排孔交錯分布。作為優選，透水孔包括多個內排孔、多個外排孔，多個內排孔位于內側，且沿分流環的周向均勻分布；而多個外排孔兩兩為一組，且每一組外排孔沿分流環的徑向分布；多組外排孔與多個內排孔交錯分布，使得在分流環下方形成的水柱同樣呈交錯分布，以為氣泡破碎后釋放的氣流留出上移的通道，降低在分流環下方形成雜亂無章的水柱重新將氣流帶入混合液中的幾率。
本發明與現有技術相比，具有如下的優點和有益效果：
1、本發明不僅能將定量的消毒粉劑與溶液預先混合均勻，再同步輸送至污水管、吸附過濾池中，進而使得污水與濃度穩定的消毒液之間的混合程度更加均勻，提升污水處理的整體效率；同時還能利用以In2TiO5納米帶作為光催化劑、高壓泵燈以及曝氣管作為輔助的光催化池對污水中的抗生素進行有效降解，實現抗生素去除與病菌滅殺同步進行的目的，極大提升了醫院污水的處理效率；
2、本發明通過內套筒對主動軸包裹，同時在內套筒下端面與主動軸的連接處設置活動密封，能在最大程度上降低主動軸的受損率，并且內套筒與外套筒之間設有環空，該環空則作為回流的空氣一部分外排路徑；
3、本發明設置的環形凸緣，其內圓周壁與分流環外圓周壁連接，使得螺旋槽內形成的旋流在移出螺旋槽后首先與凸緣的上表面接觸，實現旋流的改向，即流體繞引導環最小直徑端內壁進行周向運動，然后再向透水孔的方向輻射擴散，此時完成初級混合的混合液通過透水孔后的流向相對確定，使得高氣泡量區范圍也能確定下來，以提高氣泡的破碎效率。
（發明人：毛勇;盧丹;任凱;白莎;王翔;稂時光）
