公布日：2023.04.18
申請日：2023.03.20
分類號：B01D21/00(2006.01)I;B08B9/087(2006.01)I
摘要
本發明涉及建筑施工技術領域，具體提供了環境改善治理用河道污水斜管沉淀器，包括主框架，主框架的底部設有用于排出沉淀物的排污口；斜管組，斜管組設置于主框架內，斜管組內呈直線陣列設置有多組沉淀淺層，每組沉淀淺層包括多個斜向道，沉淀淺層用于增大沉淀物沉淀面積；多組清掃帶，本發明通過刮除帶帶動推移條對斜向道進行清潔的方式，不會受到斜向道內壁的影響（包括斜向道內壁長度和斜向道的傾斜角度），能夠?qū)π毕虻纼?nèi)壁各個位置進行清潔，其清潔效率較高；其次本發明中通過刮除帶的運動進行清潔的方式不會受到水流的影響，即斜管沉淀器內有無水流的存在刮除帶都可使用，其使用不受影響。
權利要求書
1.一種環境改善治理用河道污水斜管沉淀器，包括主框架（1），所述主框架（1）的底部設有用于排出沉淀物的排污口；斜管組（2），所述斜管組（2）設置于主框架（1）內，所述斜管組（2）內呈直線陣列設置有多組沉淀淺層，每組沉淀淺層包括多個斜向道（3），所述沉淀淺層用于增大沉淀物沉淀面積；多組清掃帶，每組所述清掃帶分別一一對應設置于每組所述沉淀淺層內，每組所述清掃帶靠近排污口的一側設有與主框架（1）內壁轉動連接的動柱組（7），且每組所述清掃帶遠離排污口的一側均設有與主框架（1）內壁轉動連接的纏柱組（8）；其特征在于，其中，所述清掃帶包括多個能夠沿斜向道（3）內壁滑動的刮除帶（4），所述刮除帶（4）的表面與斜向道（3）對應位置處設有通過槽（5），所述通過槽（5）用于引導處于斜向道（3）內的沉淀物朝排污口掉落，所述刮除帶（4）的一端與動柱組（7）固定連接，所述刮除帶（4）的另一端卷繞在纏柱組（8）的側壁，所述通過槽（5）內設有多個推移條（6），所述推移條（6）能夠在刮除帶（4）沿斜向道（3）內壁滑動時對斜向道（3）內壁進行清潔；所述推移條（6）包括設置于通過槽（5）內的壓條（61），所述壓條（61）的表面設有斜刮區（62），所述斜刮區（62）能夠推著附著于斜向道（3）內壁的沉淀物流向排污口，所述壓條（61）的表面設有多個防粘頭（63），相鄰所述防粘頭（63）之間設有容納間隔（64），當壓條（61）跟隨刮除帶（4）卷繞于動柱組（7）的側壁時，所述壓條（61）繞著動柱組（7）側壁發生彈性形變并張大容納間隔（64）。
2.如權利要求1所述的環境改善治理用河道污水斜管沉淀器，其特征在于：當動柱組（7）旋轉時，所述纏柱組（8）同時旋轉并放開卷繞于其上的每個刮除帶（4）的一端；當動柱組（7）旋轉時，每個被放開的所述刮除帶（4）的另一端均卷繞于動柱組（7）的側壁并在卷繞過程中牽引對應的推移條（6）對每個斜向道（3）進行清潔。
3.如權利要求1或2所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述刮除帶（4）包括兩個滑動帶體（41），兩個所述滑動帶體（41）關于斜向道（3）寬度方向上的中心線對稱設置；所述纏柱組（8）包括多對設置在斜管組（2）遠離排污口一側的支柱（81），多對所述支柱（81）與多組沉淀淺層分別一一對應設置；所述動柱組（7）包括多個設置在斜管組（2）靠近排污口一側的牽帶柱（71），多個所述牽帶柱（71）與多組沉淀淺層分別一一對應設置；所述牽帶柱（71）能夠與對應的一對支柱（81）同時轉動；當兩個所述滑動帶體（41）穿過某一個斜向道（3）時，兩個所述滑動帶體（41）的一端均固定安裝于與該斜向道（3）對應的牽帶柱（71）的側壁，且兩個所述滑動帶體（41）的另一端分別卷繞連接于與該斜向道（3）對應的一對支柱（81）側壁。
4.如權利要求3所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述斜向道（3）靠近排污口的一端內壁設有一對施壓柱（31），此對所述施壓柱（31）能夠推著兩個滑動帶體（41）分別與斜向道（3）長度方向上的兩個側面抵接；所述刮除帶（4）的表面與通過槽（5）對應位置處設有限制條（42），所述限制條（42）能夠被施壓柱（31）卡住以引導刮除帶（4）的運動方向平行于斜向道（3）內壁。
5.如權利要求4所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述施壓柱（31）包括與斜向道（3）內壁連接的施壓支軸（311），所述施壓支軸（311）的側壁套接有壓帶軸（312），所述壓帶軸（312）的側壁與通過槽（5）對應位置處設有導污槽（313），所述壓帶軸（312）的端部能夠卡住限制條（42）。
6.如權利要求5所述的環境改善治理用河道污水斜管沉淀器，其特征在于：多個所述推移條（6）呈直線陣列設置于通過槽（5）內，相鄰兩個所述推移條（6）表面的斜刮區（62）呈交錯設置。
7.如權利要求6所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述斜刮區（62）包括多個設置于壓條（61）表面的彈性頭罩（65），多個所述彈性頭罩（65）呈直線陣列設置，每個所述彈性頭罩（65）內均安裝有刮片（66）。
8.如權利要求7所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述刮片（66）至少呈“一”字形、“V”字形或“L”字形中的一種。
9.如權利要求7或8所述的環境改善治理用河道污水斜管沉淀器，其特征在于：所述刮片（66）的長度小于彈性頭罩（65）的內徑，所述彈性頭罩（65）內設有容納內腔（67）。
發明內容
本發明要解決的技術問題是：為了解決由于斜管內壁呈傾斜狀，在清潔沉淀物時，容易出現部分區域清潔度不夠?qū)е滦惫苓吘壋霈F(xiàn)沉淀物殘留的現象，待后期使用時短時間內便會出現二次積聚的問題，本發明提供了一種環境改善治理用河道污水斜管沉淀器來解決上述問題。
本發明解決其技術問題所采用的技術方案是：一種環境改善治理用河道污水斜管沉淀器，包括主框架，所述主框架的底部設有用于排出沉淀物的排污口；
斜管組，所述斜管組設置于主框架內，所述斜管組內呈直線陣列設置有多組沉淀淺層，每組沉淀淺層包括多個斜向道，所述沉淀淺層用于增大沉淀物沉淀面積；
多組清掃帶，每組所述清掃帶分別一一對應設置于每組所述沉淀淺層內，每組所述清掃帶靠近排污口的一側設有與主框架內壁轉動連接的動柱組，且每組所述清掃帶遠離排污口的一側設有與主框架內壁轉動連接的纏柱組；
其中，所述清掃帶包括多個能夠沿斜向道內壁滑動的刮除帶，所述刮除帶的表面與斜向道對應位置處設有通過槽，所述通過槽用于引導處于斜向道內的沉淀物朝排污口掉落，所述刮除帶的一端與動柱組固定連接，所述刮除帶的另一端卷繞在纏柱組的側壁，所述通過槽內設有多個推移條，所述推移條能夠在刮除帶沿斜向道內壁滑動時對斜向道內壁進行清潔。
進一步的，當動柱組旋轉時，所述纏柱組同時旋轉并放開卷繞于其上的每個刮除帶的一端；
當動柱組旋轉時，每個被放開的所述刮除帶的另一端均卷繞于動柱組的側壁并在卷繞過程中牽引對應的推移條對每個斜向道進行清潔。

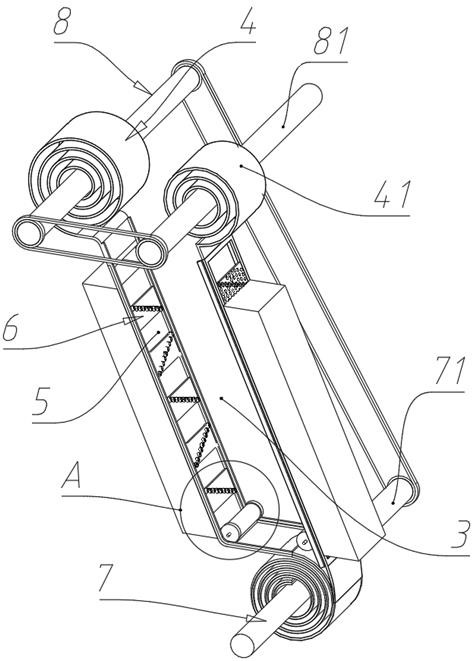

進一步的，所述刮除帶包括兩個滑動帶體，兩個所述滑動帶體關于斜向道寬度方向上的中心線對稱設置；
所述纏柱組包括多對設置在斜管組遠離排污口一側的支柱，多對所述支柱與多組沉淀淺層分別一一對應設置；
所述動柱組包括多個設置在斜管組靠近排污口一側的牽帶柱，多個所述牽帶柱與多組沉淀淺層分別一一對應設置；所述牽帶柱能夠與對應的一對支柱同時轉動；
當兩個所述滑動帶體穿過某一個斜向道時，兩個所述滑動帶體的一端均固定安裝于與該斜向道對應的牽帶柱的側壁，且兩個所述滑動帶體的另一端分別卷繞連接于與該斜向道對應的一對支柱側壁。
進一步的，所述斜向道靠近排污口的一端內壁設有一對施壓柱，此對所述施壓柱能夠推著兩個滑動帶體分別與斜向道長度方向上的兩個側面抵接；
所述刮除帶的表面與通過槽對應位置處設有限制條，所述限制條能夠被施壓柱卡住以引導刮除帶的運動方向平行于斜向道內壁。
進一步的，所述施壓柱包括與斜向道內壁連接的施壓支軸，所述施壓支軸的側壁套接有壓帶軸，所述壓帶軸的側壁與通過槽對應位置處設有導污槽，所述壓帶軸的端部能夠卡住限制條。
進一步的，所述推移條包括設置于通過槽內的壓條，所述壓條的表面設有斜刮區，所述斜刮區能夠推著附著于斜向道內壁的沉淀物流向排污口，所述壓條的表面設有多個防粘頭，相鄰所述防粘頭之間設有容納間隔，當壓條跟隨刮除帶卷繞于動柱組的側壁時，所述壓條繞著動柱組側壁發生彈性形變并張大容納間隔。
進一步的，多個所述推移條呈直線陣列設置于通過槽內，相鄰兩個所述推移條表面的斜刮區呈交錯設置。
進一步的，所述斜刮區包括多個設置于壓條表面的彈性頭罩，多個所述彈性頭罩呈直線陣列設置，每個所述彈性頭罩內均安裝有刮片。
進一步的，所述刮片至少呈“一”字形、“V”字形或“L”字形中的一種。
進一步的，所述刮片的長度小于彈性頭罩的內徑，所述彈性頭罩內設有容納內腔。
本發明的有益效果是，本發明通過刮除帶帶動推移條對斜向道進行清潔的方式，不會受到斜向道內壁的影響（包括斜向道內壁長度和斜向道的傾斜角度），能夠?qū)π毕虻纼?nèi)壁各個位置進行清潔，其清潔效率較高；
其次，本發明中通過刮除帶的運動進行清潔的方式不會受到水流的影響，即斜管沉淀器內有無水流的存在刮除帶都可使用，其使用不受影響；
本發明中壓條和防粘頭的設置可以起到預防沉淀物積聚在壓條上的情況發生。
（發明人：鄒天鵬）
