公布日：2022.04.29
申請日：2022.02.22
分類號：C02F7/00(2006.01)I;C02F3/12(2006.01)I;B01D19/02(2006.01)I
摘要
本發明公開了一種污水曝氣池消泡及污泥篩選裝置和方法，該裝置中：風機的進氣口通過風機進風管連接緩沖罐頂端的出氣口，風機的出氣口通過風機出風管連接曝氣池內的曝氣管道，風機進風管內設有空氣過濾器；緩沖罐的內頂部設有擋泥板，底部通過排泥管連接污泥儲池；消泡環管包括連接總管和閉合環管，閉合環管環繞曝氣池的側壁設置，連接總管的入口端連接閉合環管，出口端設于緩沖罐內，位于緩沖罐的擋泥板下方，連接總管的出口端設有消泡絲網；吸泡口位于曝氣池的泡沫層內，沿閉合環管的軸向等間距設置，并與閉合環管通過管路連接。本發明能夠在高效消除氣泡的同時，實現對曝氣池內微生物的篩選；且能夠較大程度的降低運行成本。
權利要求書

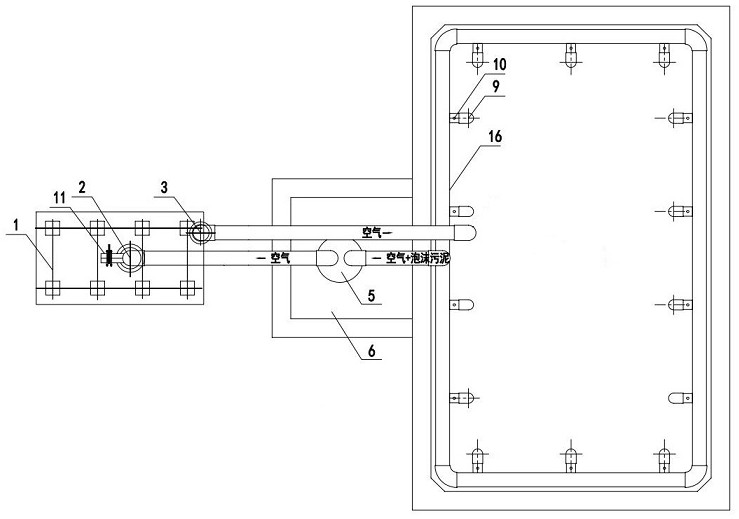

1.一種污水曝氣池消泡及污泥篩選裝置，其特征在于，包括風機（1）、緩沖罐（5）、污泥儲池（6）、消泡環管（16）和吸泡口（9），所述風機（1）的進氣口通過風機進風管（2）連接緩沖罐（5）頂端的出氣口，風機（1）的出氣口通過風機出風管（3）連接曝氣池內的曝氣管道，所述風機進風管（2）內設有空氣過濾器（12）；所述緩沖罐（5）的內頂部設有擋泥板（7），底部通過排泥管連接污泥儲池（6）；所述消泡環管（16）包括連接總管和閉合環管，所述閉合環管環繞曝氣池的側壁設置，所述連接總管的入口端連接閉合環管，出口端設于緩沖罐（5）內，位于緩沖罐（5）的擋泥板（7）下方，連接總管的出口端設有消泡絲網（13）；所述吸泡口（9）位于曝氣池的泡沫層內，沿閉合環管的軸向等間距設置，并與閉合環管通過管路連接。
2.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述風機進風管（2）上設有進氣口風量調節閥（11），所述風機出風管（3）上設有出口調節閥（4）和放空支管，所述放空支管上設有放空閥。
3.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述排泥管上設有電動排泥閥（8）。
4.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述連接總管上設有沖洗水口（10），所述吸泡口（9）與閉合環管連接的管路上設有沖洗水口（10）。
5.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述吸泡口（9）為喇叭狀，與曝氣池的側壁間隔500~1500mm，相鄰吸泡口（9）之間的間隔為2m。
6.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述閉合環管的尺寸不小于DN200。
7.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述連接總管的入口端為伸縮軟管（15），所述閉合環管通過升降器（14）可移動地設置在曝氣池的側壁上。
8.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述消泡絲網（13）的孔徑為10~50mm。
9.根據權利要求1所述的污水曝氣池消泡及污泥篩選裝置，其特征在于，所述擋泥板（7）為百葉窗結構，葉片寬度為2cm。
10.權利要求1所述裝置的污水曝氣池消泡及污泥篩選方法，其特征在于，包括步驟如下：S1.曝氣池的泡沫層混合物經吸泡口（9）進入消泡環管（16），其中的泡沫經消泡絲網（13）消泡，污泥落入緩沖罐（5）底部，當緩沖罐（5）內的污泥高度達到設定值后送入污泥儲池（6）；S2.擋泥板（7）截留緩沖罐（5）內氣體中攜帶的污泥后，氣體經空氣過濾器（12）進入風機（1）；在風機（1）的壓縮及加壓作用下，一定壓力和風量的氣體回到曝氣池內為微生物提供氧氣。
發明內容
解決的技術問題：針對上述技術問題，本發明提供了一種污水曝氣池消泡及污泥篩選裝置和方法，能夠在高效消除氣泡的同時，實現對曝氣池內微生物的篩選；且能夠較大程度的降低運行成本。
技術方案：一種污水曝氣池消泡及污泥篩選裝置，包括風機、緩沖罐、污泥儲池、消泡環管和吸泡口，所述風機的進氣口通過風機進風管連接緩沖罐頂端的出氣口，風機的出氣口通過風機出風管連接曝氣池內的曝氣管道，所述風機進風管內設有空氣過濾器；所述緩沖罐的內頂部設有擋泥板，底部通過排泥管連接污泥儲池；所述消泡環管包括連接總管和閉合環管，所述閉合環管環繞曝氣池的側壁設置，所述連接總管的入口端連接閉合環管，出口端設于緩沖罐內，位于緩沖罐的擋泥板下方，連接總管的出口端設有消泡絲網；所述吸泡口位于曝氣池的泡沫層內，沿閉合環管的軸向等間距設置，并與閉合環管通過管路連接。
優選的，所述風機進風管上設有進氣口風量調節閥，所述風機出風管上設有出口調節閥和放空支管，所述放空支管上設有放空閥。
優選的，所述排泥管上設有電動排泥閥。
優選的，所述連接總管上設有沖洗水口，所述吸泡口與閉合環管連接的管路上設有沖洗水口。
優選的，所述吸泡口為喇叭狀，與曝氣池的側壁間隔500~1500mm，相鄰吸泡口之間的間隔為2m。
優選的，所述閉合環管的尺寸不小于DN200。
優選的，所述連接總管的入口端為伸縮軟管，所述閉合環管通過升降器可移動地設置在曝氣池的側壁上。
優選的，所述消泡絲網的孔徑為10~50mm。
優選的，所述擋泥板為百葉窗結構，葉片寬度為2cm。
一種污水曝氣池消泡及污泥篩選方法，包括步驟如下：S1.曝氣池的泡沫層混合物經吸泡口進入消泡環管，其中的泡沫經消泡絲網消泡，污泥落入緩沖罐底部，當緩沖罐內的污泥高度達到設定值后送入污泥儲池；S2.擋泥板截留緩沖罐內氣體中攜帶的污泥后，氣體經空氣過濾器進入風機；在風機的壓縮及加壓作用下，一定壓力和風量的氣體回到曝氣池內為微生物提供氧氣。
有益效果：本發明利用曝氣池自帶的風機，通過負壓抽吸的方式將曝氣池池內泡沫抽吸出曝氣池外，并設計污泥和氣體分離的裝置，無需新增額外設備，降低消泡管道材料成本；本發明利用緩沖罐將曝氣池內活性較差的污泥分離出系統之外，保證曝氣池內污泥活性，降低污泥對溶解氧的消耗。
本發明能夠在高效的消除曝氣池內氣泡，保證曝氣池的處理效果的同時，將曝氣產生的氣泡及氣泡攜帶的活性較差的微生物絮體排到系統之外，實現對曝氣池內微生物的篩選；且能夠較大程度的降低運行成本。
（發明人：曾憲勇;安瑾;邢夢嬌;王乾;孔芹）
