公布日：2022.04.29

申請日：2022.02.17

分類號：C02F1/52(2006.01)I

摘要

本發明的技術方案是這樣實現的：一種多效澄清系統，其特征在于：包括澄清池，設置為圓形池體，所述澄清池中心處設置有配水腔，所述澄清池內繞所述配水腔從內至外呈環狀依次設置有絮凝腔、第一澄清腔、第二澄清腔以及出水腔；還包括進水管、凈化一體機、澄清裝置、污泥堆積槽、加藥裝置和疏通裝置；所述配水腔、絮凝腔、第一澄清腔、第二澄清腔及出水腔之間均通過隔板隔斷；本發明的有益效果為：澄清方便，工作效率高。

權利要求書

1.一種多效澄清系統，其特征在于：包括澄清池，設置為圓形池體，所述澄清池中心處設置有配水腔，所述澄清池內繞所述配水腔從內至外呈環狀依次設置有絮凝腔、第一澄清腔、第二澄清腔以及出水腔；進水管，安裝在配水腔底部，用于向配水腔輸送待處理水；凈化一體機，設于澄清池上端且作用于絮凝腔、第一澄清腔和第二澄清腔；澄清裝置，設于第二澄清腔內；污泥堆積槽，開設于絮凝腔底部靠近配水腔的一側，所述澄清池底壁朝污泥堆積槽方向逐漸傾斜，所述污泥堆積槽底部安裝有排污管；加藥裝置，設于進水管上，用于向進水管內添加混凝劑；疏通裝置，設于污泥堆積槽內，受加藥裝置控制啟閉排污管，且用于將污泥堆積槽內的污泥向排污管推送；所述配水腔、絮凝腔、第一澄清腔、第二澄清腔及出水腔之間均通過隔板隔斷，且各隔板底部均開設有排污孔，各隔板上在排污孔上端均開設有過水孔，所述出水腔底部安裝有出水管；所述加藥裝置包括殼體，固定在進水管下端，殼體上端安裝有噴頭，所述噴頭穿入進水管內部，所述殼體底部安裝有用于向殼體內輸送混凝劑的輸藥管路，所述殼體內部上下兩端分別開設有第一腔室和第二腔室，所述第一腔室與噴頭連通；轉動軸，豎直設置在殼體內部，其上端具有輸水通道，所述輸送通道分別通過第一閥口和第二閥口與第一腔室和第二腔室連通，所述轉動軸下端與殼體間隙設置，所述轉動軸側壁下端開設有輸水槽，所述輸水槽與輸藥管路和第二腔室連通；電機，安裝在殼體底部，用于控制轉動軸轉動；閥芯，設于第一腔體內，通過花鍵與轉動軸連接且與轉動軸上下滑動連接，其下端通過彈簧與殼體連接，所述閥芯上設有滑套，所述滑套能夠啟閉第一閥口；傳動桿，設于閥芯上端且能夠與閥芯頂部相接觸，所述傳動桿與轉動軸同軸設置，所述傳動桿上套設有復位彈簧，所述復位彈簧的底部與傳動桿底部固定連接，所述復位彈簧頂部與殼體內頂壁相接觸；所述傳動桿向上穿出殼體至進水管內部且與疏通裝置配合接觸；所述進水管內在噴頭朝向配水箱的一側設置有攪拌機構，所述攪拌機構通過傳動機構與傳動桿連接并受傳動桿驅動，所述傳動機構包括主動齒輪，固定在傳動桿上；從動齒輪，通過轉軸轉動安裝在進水管上且豎直設置，所述從動齒輪與主動齒輪嚙合傳動；第一錐形齒輪，固定在從動齒輪下端；轉動環，通過軸承轉動安裝在進水管內壁上，所述轉動環朝向第一錐形齒輪的一側固定有傳動環，所述傳動環內側設置有錐齒，所述傳動環通過錐齒與第一錐形齒輪嚙合傳動連接；所述轉動環中心設置有與進水管平行設置的支撐筒，所述支撐筒通過支撐桿固定在轉動環上，所述攪拌機構安裝在支撐筒上；所述污泥堆積槽底部還開設有排污槽，所述疏通裝置位于排污槽內，所述污泥堆積槽底部均向疏通裝置傾斜設置，所述排污管位于疏通裝置的一側，所述疏通裝置包括啟閉單元，設于排污管內靠近排污槽的一端，用于啟閉排污管；疏通單元，設于排污槽內，受傳動桿控制驅動，且與啟閉單元連接控制啟閉單元工作。

2.根據權利要求1所述的一種多效澄清系統，其特征在于：所述攪拌機構包括固定軸，設于攪拌筒內底部且一端穿出攪拌筒；第二錐形齒輪，固定安裝在固定軸上；攪拌桿，周向均勻在第二錐形齒輪外側，各固定軸中部均通過卡扣轉動安裝在固定筒上，各固定軸上均安裝有攪拌槳；第三錐形齒輪，固定在各攪拌桿朝向第二錐形齒輪的一端且與第二錐形齒輪嚙合傳動。

3.根據權利要求2所述的一種多效澄清系統，其特征在于：所述從動齒輪上端豎直固定有攪拌軸，所述攪拌軸上安裝有攪拌葉。

4.根據權利要求3所述的一種多效澄清系統，其特征在于：所述啟閉單元包括安裝環，固定在排污管內壁上；球體，固定在安裝環上，且能夠在安裝環上轉動；所述球體內設置有排污通道，所述排污通道連通球體左右兩側，在球體轉動時球體的排污通道朝向改變；所述球體外部均勻開設有撥動槽。

5.根據權利要求4所述的一種多效澄清系統，其特征在于：所述疏通單元包括傳送輥，設置為兩個，通過支撐架安裝在排污槽內，所述傳送輥通過第一支撐軸轉動安裝在支撐架上；第一傳送帶，張緊設置在傳送輥上，受傳送輥控制逆時針轉動；撥桿，均勻設置在第一傳送帶上，且能夠在第一傳送帶輸送時插入撥動槽內撥動球體轉動；驅動單元，用于驅動傳送輥轉動，受傳動桿控制驅動。

6.根據權利要求5所述的一種多效澄清系統，其特征在于：所述驅動單元包括第一傳動輪，固定在第一支撐軸上；第二傳動輪，通過第二支撐軸轉動安裝在支撐架上；第二傳送帶，張緊設置在第一傳動輪和第二傳動輪上；以及驅動輪，固定在第二支撐軸上；所述驅動輪包括輪體，固定在第二支撐軸上，所述傳動桿位于輪體的一側；限位塊，均勻固定在輪體外壁；活動桿，其底部鉸接設置在限位塊上，所述傳動桿上端朝向輪體的一側設置有鉤塊；所述活動桿能夠繞限位塊逆時針轉動，在活動桿轉動至與限位塊平齊時受限位塊限制轉動；所述傳動桿向上移動時能夠撥動活動桿向上轉動，傳動桿向下移動時撥動活動桿向下移動帶動輪體轉動。

7.一種多效澄清方法，適用于如權利要求6所述的一種多效澄清系統，其特征在于，包括如下步驟：S1加藥：將待處理水從進水管輸入，并啟動加藥裝置，加藥裝置中，將混凝劑從輸藥管路加入到殼體內，啟動電機帶動轉動軸及閥芯轉動，混凝劑經過輸水槽進入到第二腔室內并受轉動軸的轉動帶動旋轉，轉動輸送的混凝劑從第二閥口進入輸水通道內并從第一閥口進入到第一腔室內由噴頭將轉動的混凝劑噴射至進水管內的待處理水混合；同時在混凝劑進入第一腔室內時，由于噴頭的設置，第一腔室內會產生壓降，第一腔室內的混凝劑向下推動閥芯擠壓彈簧，滑套隨著閥芯向下移動并將第一閥口關閉，當噴頭將第一腔室內的混凝劑噴射至進水管內時，第一腔室內的壓力降低，彈簧推動閥芯向上移動至與傳動桿接觸并將傳動桿向上推動，并帶動傳動桿轉動，在閥芯下降時，傳動桿在復位彈簧以及自身重力的作用下向下移動，隨著閥芯的上下移動帶動混凝劑加入進水管同時帶動傳動桿轉動和上下伸縮移動；S2攪拌：在加藥裝置帶動傳動桿轉動時，傳動桿上的主動齒輪轉動，帶動從動齒輪及從動齒輪下端的第一錐形齒輪轉動，從動齒輪上端的攪拌軸和攪拌葉水平轉動將混凝劑與待處理水初步混合，同時第一錐形齒輪帶動傳動環轉動從而帶動轉動環和轉動環上的支撐筒轉動，攪拌桿隨之轉動進行攪拌，第二錐形齒輪隨著支撐筒轉動，從而帶動第三錐形齒輪自轉，攪拌桿隨之第三錐形齒輪的轉動而自轉帶動攪拌槳進行攪拌，通過攪拌葉的轉動、攪拌桿繞支撐筒的轉動以及攪拌桿帶動攪拌槳的自轉實現三個不同方向的攪拌，將混凝劑與待處理水充分混合；S3澄清：與混凝劑充分混合的待處理水進入配水腔內，持續通入待處理水使配水腔內的水依次進入到絮凝腔、第一澄清腔、第二澄清腔以及出水腔，首先待處理水在絮凝腔內由凈化一體機強化絮凝，強化絮凝后的泥水進入到第一澄清腔內在凈化一體機的作用下實現泥水分離，分離后的水繼續進入第二澄清腔在凈化一體機和澄清裝置的作用下水中細小的懸浮顆粒經二級強化澄清進一步去除，然后水進入到出水腔內排出使用；同時污泥通過隔板的排污孔向污泥堆積槽移動進入污泥堆積槽；S4清淤：在加藥裝置帶動傳動桿上下伸縮移動時，當傳動桿向下移動時其上的鉤塊與驅動輪輪體上的活動桿接觸，活動桿受限位塊設置無法繼續向下轉動，傳動桿的鉤塊帶動活動桿向下移動從而使得輪體順時針轉動，傳動桿和鉤塊上升時與活動桿接觸，活動桿不受到限位塊限制自身逆時針轉動、輪體不轉動；由于輪體轉動帶動第二支撐軸及第二傳動輪轉動，第二傳動輪通過第二傳送帶帶動第一傳動輪及第一支撐軸轉動，從而使得傳動輥轉動，進而使得第一傳送帶輸送，第一傳送帶上端的撥桿朝向排污管方向移動，在第一傳送帶輸送時，將污泥堆積槽底部堆積的污泥輸送至排污管內，同時由于第一傳送帶的輸送，撥桿向球體方向轉動并插入球體的撥動槽內帶動球體轉動九十度，隨著球體的轉動球體的排污通道隨之轉動至水平狀態連通排污管，進行排污工作，直至撥桿下一次撥動球體轉動使排污通道轉動至豎直狀態關閉排污管停止排污工作，隨著加藥裝置的工作帶動傳動桿的上下移動使得排污管循環啟閉，定時對污泥堆積槽底部進行清理。

發明內容

針對現有技術存在的不足，本發明的目的在于提供一種多效澄清系統及其澄清方法，用以解決上述背景技術中的問題。

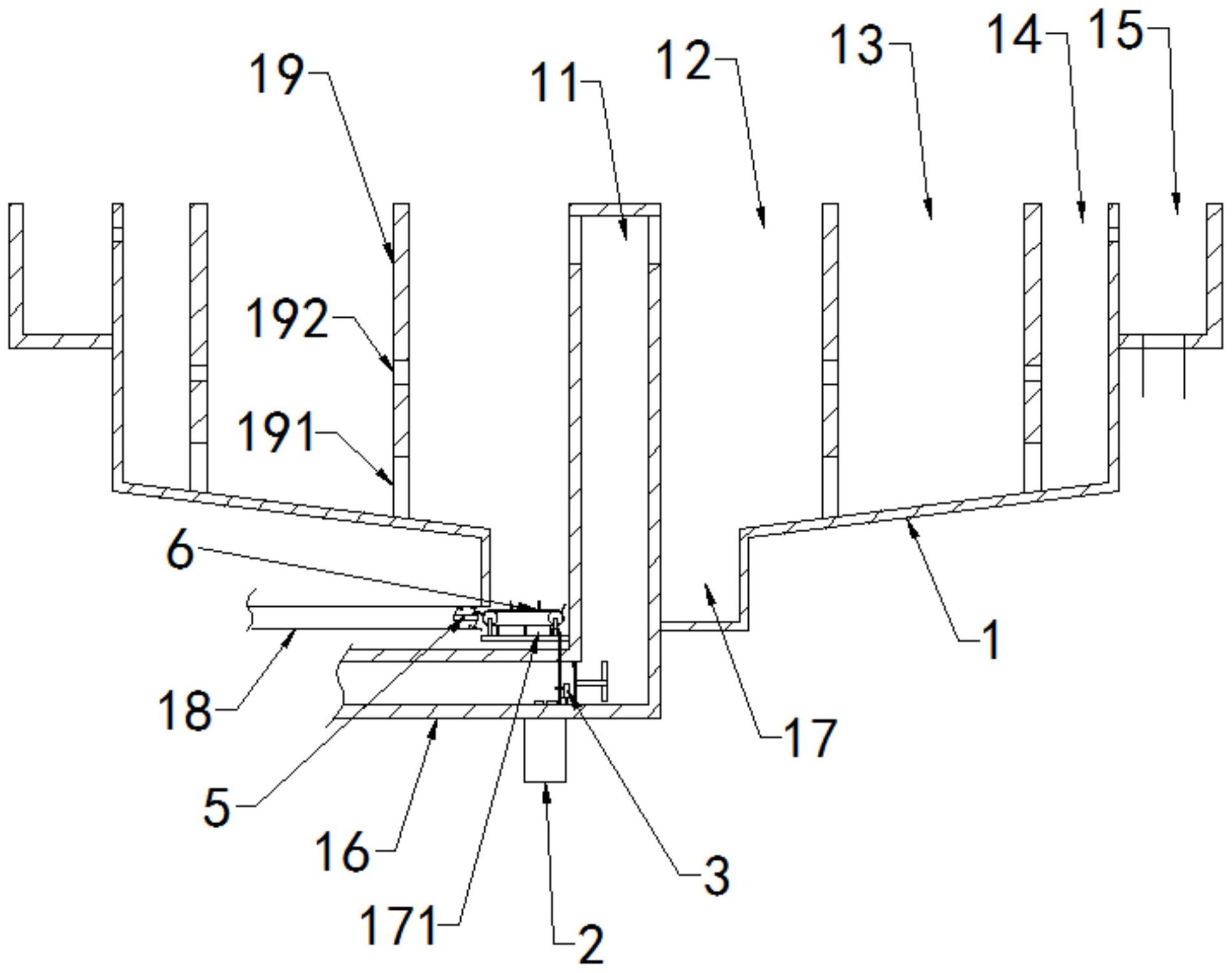

本發明的技術方案是這樣實現的：一種多效澄清系統，其特征在于：包括澄清池，設置為圓形池體，所述澄清池中心處設置有配水腔，所述澄清池內繞所述配水腔從內至外呈環狀依次設置有絮凝腔、第一澄清腔、第二澄清腔以及出水腔；進水管，安裝在配水腔底部，用于向配水腔輸送待處理水；凈化一體機，設于澄清池上端且作用于絮凝腔、第一澄清腔和第二澄清腔；澄清裝置，設于第二澄清腔內；污泥堆積槽，開設于絮凝腔底部靠近配水腔的一側，所述澄清池底壁朝污泥堆積槽方向逐漸傾斜，所述污泥堆積槽底部安裝有排污管；加藥裝置，設于進水管上，用于向進水管內添加混凝劑；疏通裝置，設于污泥堆積槽內，受加藥裝置控制啟閉排污管；所述配水腔、絮凝腔、第一澄清腔、第二澄清腔及出水腔之間均通過隔板隔斷，且各隔板底部均開設有排污孔，各隔板上在排污孔上端均開設有過水孔，所述出水腔底部安裝有出水管。

通過上述技術方案，在澄清時，待處理水從進水管進入，通過加藥裝置向進水管加入混凝劑，加藥方便快捷，澄清效率高，同時通過加藥裝置的動作帶動排污管的啟閉以及排污，節能省源，清理堆積的污泥方便；本發明結構緊湊，澄清便捷，工作效率高。

優選為：所述加藥裝置包括殼體，固定在進水管下端，殼體上端安裝有噴頭，所述噴頭穿入進水管內部，所述殼體底部安裝有用于向殼體內輸送混凝劑的輸藥管路，所述殼體內部上下兩端分別開設有第一腔室和第二腔室，所述第一腔室與噴頭連通；轉動軸，豎直設置在殼體內部，其上端具有輸水通道，所述輸送通道分別通過第一閥口和第二閥口與第一腔室和第二腔室連通，所述轉動軸下端與殼體間隙設置，所述轉動軸側壁下端開設有輸水槽，所述輸送槽與輸藥管路和第二腔室連通；電機，安裝在殼體底部，用于控制轉動軸轉動；閥芯，設于第一腔體內，通過花鍵與轉動軸連接且與轉動軸上下滑動連接，其下端通過彈簧與殼體連接，所述閥芯上設有滑套，所述滑套能夠啟閉第一閥口；傳動桿，設于閥芯上端且能夠與閥芯頂部相接觸，所述傳動桿與轉動軸同軸設置，所述傳動桿上套設有復位彈簧，所述復位彈簧的底部與傳動桿底部固定連接，所述復位彈簧頂部與殼體內頂壁相接觸；所述傳動桿向上穿出殼體至進水管內部且與疏通裝置配合接觸。

優選為：所述進水管內在噴頭朝向配水箱的一側設置有攪拌機構，所述攪拌機構通過傳動機構與傳動桿連接并受傳動桿驅動，所述傳動機構包括主動齒輪，固定在傳動桿上；從動齒輪，通過轉軸轉動安裝在進水管上且豎直設置，所述從動齒輪與主動齒輪嚙合傳動；第一錐形齒輪，固定在從動齒輪下端；轉動環，通過軸承轉動安裝在進水管內壁上，所述轉動環朝向第一錐形齒輪的一側固定有傳動環，所述傳動環內側設置有錐齒，所述傳動環通過錐齒與第一錐形齒輪嚙合傳動連接；所述轉動環中心設置有與進水管平行設置的支撐筒，所述支撐筒通過支撐桿固定在轉動環上，所述攪拌機構安裝在支撐筒上。

優選為：所述攪拌機構包括固定軸，設于攪拌筒內底部且一端穿出攪拌筒；第二錐形齒輪，固定安裝在固定軸上；攪拌桿，周向均勻在第二錐形齒輪外側，各固定軸中部均通過卡扣轉動安裝在固定筒上，各固定軸上均安裝有攪拌槳；第三錐形齒輪，固定在各攪拌桿朝向第二錐形齒輪的一端且與第二錐形齒輪嚙合傳動。

優選為：所述從動齒輪上端豎直固定有攪拌軸，所述攪拌軸上安裝有攪拌葉。

優選為：所述污泥堆積槽底部還開設有排污槽，所述疏通裝置位于排污槽內，所述污泥堆積槽底部均向疏通裝置傾斜設置，所述排污管位于疏通裝置的一側，所述疏通裝置包括啟閉單元，設于排污管內靠近排污槽的一端，用于啟閉排污管；疏通單元，設于排污槽內，受傳動桿控制驅動，且與啟閉單元連接控制啟閉單元工作。

優選為：所述啟閉單元包括安裝環，固定在排污管內壁上；球體，固定在安裝環上，且能夠在安裝環上轉動；所述球體內設置有排污通道，所述排污通道連通球體左右兩側，在球體轉動時球體的排污通道朝向改變；所述球體外部均勻開設有撥動槽。

優選為：所述疏通單元包括傳送輥，設置為兩個，通過支撐架安裝在排污槽內，所述傳送輥通過第一支撐軸轉動安裝在支撐架上；第一傳送帶，張緊設置在傳送輥上，受傳送輥控制逆時針轉動；撥桿，均勻設置在第一傳送帶上，且能夠在第一傳送帶輸送時插入撥動槽內撥動球體轉動；驅動單元，用于驅動傳送輥轉動，受傳動桿控制驅動。

優選為：所述驅動單元包括第一傳動輪，固定在第一支撐軸上；第二傳動輪，通過第二支撐軸轉動安裝在支撐架上；第二傳送帶，張緊設置在第一傳動輪和第二傳動輪上；以及驅動輪，固定在第二支撐軸上；所述驅動輪包括輪體，固定在第二支撐軸上，所述傳動桿位于輪體的一側；限位塊，均勻固定在輪體外壁；活動桿，其底部鉸接設置在限位塊上；所述傳動桿上端朝向輪體的一側設置有鉤塊；所述活動桿能夠繞限位塊逆時針轉動，在活動桿轉動至與限位塊平齊時受限位塊限制轉動；所述傳動桿向上移動時能夠撥動活動桿向上轉動，傳動桿向下移動時撥動活動桿向下移動帶動輪體轉動。

一種多效澄清方法，適用于如上述的多效澄清系統，包括如下步驟：

S1加藥：將待處理水從進水管輸入，并啟動加藥裝置，加藥裝置中，將混凝劑從輸藥管路加入到殼體內，啟動電機帶動轉動軸及閥芯轉動，混凝劑經過輸水槽進入到第二腔室內并受轉動軸的轉動帶動旋轉，轉動輸送的混凝劑從第二閥口進入輸水通道內并從第一閥口進入到第一腔室內由噴頭將轉動的混凝劑噴射至進水管內的待處理水混合；同時在混凝劑進入第一腔室內時，由于噴頭的設置，第一腔室內會產生壓降，第一腔室內的混凝劑向下推動閥芯擠壓彈簧，滑套隨著閥芯向下移動并將第一閥口關閉，當噴頭將第一腔室內的混凝劑噴射至進水管內時，第一腔室內的壓力降低，彈簧推動閥芯向上移動至與傳動桿接觸并將傳動桿向上推動，并帶動傳動桿轉動，在閥芯下降時，傳動桿在復位彈簧以及自身重力的作用下向下移動，隨著閥芯的上下移動帶動混凝劑加入進水管同時帶動傳動桿轉動和上下伸縮移動；

S2攪拌：在加藥裝置帶動傳動桿轉動時，傳動桿上的主動齒輪轉動，帶動從動齒輪及從動齒輪下端的第一錐形齒輪轉動，從動齒輪上端的攪拌軸和攪拌葉水平轉動將混凝劑與待處理水初步混合，同時第一錐形齒輪帶動傳動環轉動從而帶動轉動環和轉動環上的支撐筒轉動，攪拌桿隨之轉動進行攪拌，第二錐形齒輪隨著支撐筒轉動，從而帶動第三錐形齒輪自轉，攪拌桿隨之第三錐形齒輪的轉動而自轉帶動攪拌槳進行攪拌，通過攪拌葉的轉動、攪拌桿繞支撐筒的轉動以及攪拌桿帶動攪拌槳的自轉實現三個不同方向的攪拌，將混凝劑與待處理水充分混合；

S3澄清：與混凝劑充分混合的待處理水進入配水腔內，持續通入待處理水使配水腔內的水依次進入到絮凝腔、第一澄清腔、第二澄清腔以及出水腔，首先待處理水在絮凝腔內由凈化一體機強化絮凝，強化絮凝后的泥水進入到第一澄清腔內在凈化一體機的作用下實現泥水分離，分離后的水繼續進入第二澄清腔在凈化一體機和澄清裝置的作用下水中細小的懸浮顆粒經二級強化澄清進一步去除，然后水進入到出水腔內排出使用；同時污泥通過隔板的排污孔向污泥堆積槽移動進入污泥堆積槽；

S4清淤：在加藥裝置帶動傳動桿上下伸縮移動時，當傳動桿向下移動時其上的鉤塊與驅動輪輪體上的活動桿接觸，活動桿受限位塊設置無法繼續向下轉動，傳動桿的鉤塊帶動活動桿向下移動從而使得輪體順時針轉動，傳動桿和鉤塊上升時與活動桿接觸，活動桿不受到限位塊限制自身逆時針轉動、輪體不轉動；由于輪體轉動帶動第二支撐軸及第二傳動輪轉動，第二傳動輪通過第二傳送帶帶動第一傳動輪及第一支撐軸轉動，從而使得傳動輥轉動，進而使得第一傳送帶輸送，第一傳送帶上端的撥桿朝向排污管方向移動，在第一傳送帶輸送時，將污泥堆積槽底部堆積的污泥輸送至排污管內，同時由于第一傳送帶的輸送，撥桿向球體方向轉動并插入球體的撥動槽內帶動球體轉動九十度，隨著球體的轉動球體的排污通道隨之轉動至水平狀態連通排污管，進行排污工作，直至撥桿下一次撥動球體轉動使排污通道轉動至豎直狀態關閉排污管停止排污工作，隨著加藥裝置的工作帶動傳動桿的上下移動使得排污管循環啟閉，定時對污泥堆積槽底部進行清理。

（發明人：韓彥濤;陳力輝）
