公布日：2023.05.12
申請日：2023.01.10
分類號：C01G39/00(2006.01)I
摘要
本申請涉及鉬酸銨制備領域，具體公開了一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法以及系統。其利用離子交換樹脂將含鉬高氨氮廢水中的鉬進行吸附回收后，將回收鉬后的含鉬高氨氮廢水加熱制備氨氣，并將脫氨氮后的溶液制得去離子水吸附氨氣制得氨水，氨水反用于解析離子交換樹脂得到高價值的鉬酸銨產品，建立自循環回收鉬酸銨工藝，且處理過程無污染，實現對含鉬高氨氮廢水的充分回收利用。
權利要求書
1.一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于，包括以下步驟：（a）將待處理的含鉬高氨氮廢水過濾去除大顆粒懸浮物，利用離子交換樹脂吸附去除鉬離子，向吸附后的廢水中加入堿化劑調節PH至11~12，加熱廢水并使得廢水充分與蒸汽接觸，廢水中游離的氨轉移到氣相中制得氨氣；（b）向脫氨氮后的溶液中加入沉淀劑后過濾除去重金屬，將除去重金屬的溶液進行反滲透處理得到淡水，將淡水依次進行過濾、軟化以及純化處理后得到去離子水；（c）混合中的氨氣以及中的去離子水制備氨水，利用氨水解吸中所述離子交換樹脂即可制備得到鉬酸銨溶液；（d）解吸后的離子交換樹脂用再生劑再生后重復步驟~（c）。
2.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述離子交換樹脂選用LS-32型樹脂。
3.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述含鉬高氨氮廢水流速為0.5BV/h~1.5BV/h。
4.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述堿化劑以及所述沉淀劑均選用液堿。
5.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：（a）中所述加熱廢水中利用脫氨氮后的廢水與廢水進行換熱處理，使得待脫氨氮廢水溫度控制在60℃~70℃。
6.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述氨水解吸體積與所述離子交換樹脂體積比為1~3。
7.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：（c）中解吸用所述氨水濃度為4％~8％。
8.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述氨水流速3~6m3/h。
9.根據權利要求1所述的一種利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，其特征在于：所述再生劑選用4％mol/L的鹽酸。
10.一種利用含鉬高氡氮廢水自循環制備鉬酸銨系統，其特征在于：包括依次連接的過濾池、離子交換柱、PH調節池、脫氨裝置、除重金屬池、陶瓷膜過濾裝置、軟化裝置、反滲透（RO）裝置、EDI超純水處理裝置；所述PH調節池出水口與所述脫氨裝置進水口之間設置有板式換熱器，所述板式換熱器的熱介質進水口與所述脫氨裝置排放脫氨后的溶液出口相連，所述板式換熱器熱介質出水口與所述除重金屬池進水口通過管道相連；所述脫氨裝置出氣口設置有氨氣吸收塔，所述氨氣吸收塔的進水口與所述EDI超純水處理裝置的出水口通過管道相連通；所述氨氣吸收塔的出水口與所述離子交換柱的頂部通過管道相連通。
發明內容
為了實現對高氨氮廢水的充分回收利用，本申請?zhí)峁┮环N利用含鉬高氡氮廢水自循環制備鉬酸銨的方法。
一方面，本申請?zhí)峁┮环N利用含鉬高氡氮廢水自循環制備鉬酸銨的方法，包括如下步驟：(a)將待處理的含鉬高氨氮廢水過濾去除大顆粒懸浮物，利用離子交換樹脂吸附去除鉬離子，向吸附后的廢水中加入堿化劑調節PH至11～12，加熱廢水并使得廢水充分與蒸汽接觸，廢水中游離的氨轉移到氣相中制得氨氣；(b)向脫氨氮后的溶液中加入沉淀劑后過濾除去重金屬，將除去重金屬的溶液進行反滲透處理得到淡水，將淡水依次進行過濾、軟化以及純化處理后得到去離子水；(c)混合中的氨氣以及中的去離子水制備氨水，利用氨水解吸中所述離子交換樹脂即可制備得到鉬酸銨溶液；(d)解吸后的離子交換樹脂用再生劑再生后重復步驟～(c)。
通過采用上述技術方案，含鉬高氨氮廢水首先經過過濾去除大顆粒懸浮物后，離子交換樹脂將濾液中的鉬離子吸附，用氨水對離子交換樹脂進行解吸即可得到鉬酸銨溶液直接用于制取高價值的鉬酸銨產品，解吸后的離子交換樹脂通過鹽酸再生即可重新投入使用，且在解吸過程中用到的氨水來源于原含鉬高氨氮廢水；廢液中的鉬以及氨氮去除后，再除去重金屬離子，溶液進行反滲透處理后分別得到淡水以及濃水，將得到的淡水純化處理得到的去離子水吸附脫氨步驟中產生的氨氣得到氨水，氨水對離子交換柱進行解吸得到鉬酸銨溶液，實現對廢水的充分利用；利用本廢水回收處理工藝，本申請?zhí)峁┑暮f高氨氮廢水自循環回收工藝中，全過程中無污染物產生，且各個處理流程階段的產物均在工藝中其他處理流程階段進行有效利用，實現零排放，回收處理工藝成本低，回收率高，適用于工業上大規模、連續性的處理鉬酸銨生產過程中的含鉬高氨氮廢水。
優選的，所述離子交換樹脂選用LS-32型樹脂。
通過采用上述技術方案，LS-32型樹脂為大孔徑陰離子樹脂，具有較高的減緩容量以及較快的交換速度，且LS-32型樹脂再生效率高、交換容量大、抗污染能力強、機械強度好的優點，在本處理工藝中，LS-32型樹脂對鉬的吸收容量大。
優選的，所述離子交換是所述含鉬高氨氮廢水流速為0.5BV/h～1.5BV/h。
通過采用上述技術方案，含鉬高氨氮廢水流速為1BV/h～2BV/h時，LS-32型樹脂吸附性能較好，且達到相同吸附容量的時間較短。
優選的，所述堿化劑以及所述沉淀劑均選用液堿。
通過采用上述技術方案，通過液堿調節溶液PH同時，液堿與溶液中的重金屬離子反應生成沉淀，從而有效去除溶液中的重金屬離子。
優選的，(a)中所述加熱廢水中利用脫氨氮后的廢水與廢水進行換熱處理，使得待脫氨氮廢水溫度控制在60℃～70℃。
通過采用上述技術方案，將待脫氨氮廢水先加熱至60℃～70℃溫度范圍后進行脫氨氮處理，氨氮去除率高，利用脫氨氮廢水對脫氨氮廢水進行加熱處理，節能環保。
優選的，所述氨水解吸體積與所述離子交換樹脂體積比為1～3。
通過采用上述技術方案，通過采用上述技術方案，采用1～3倍離子交換劑的體積的氨水流解吸離子交換樹脂，解吸率較高。。
優選的，(c)中解吸用所述氨水濃度為4％～8％。
通過采用上述技術方案，4％～8％的氨水用于離子樹脂的解吸，解吸率高。
優選的，所述氨水流速3～6m3/h。
通過采用上述技術方案，采用氨水流速3～6m3/h解吸離子交換樹脂，對LS-32型樹脂解吸率高。
優選的，所述再生劑選用4％mol/L的鹽酸。
通過采用上述技術方案，選用4％mol/L的鹽酸，LS-32型樹脂再生率高。

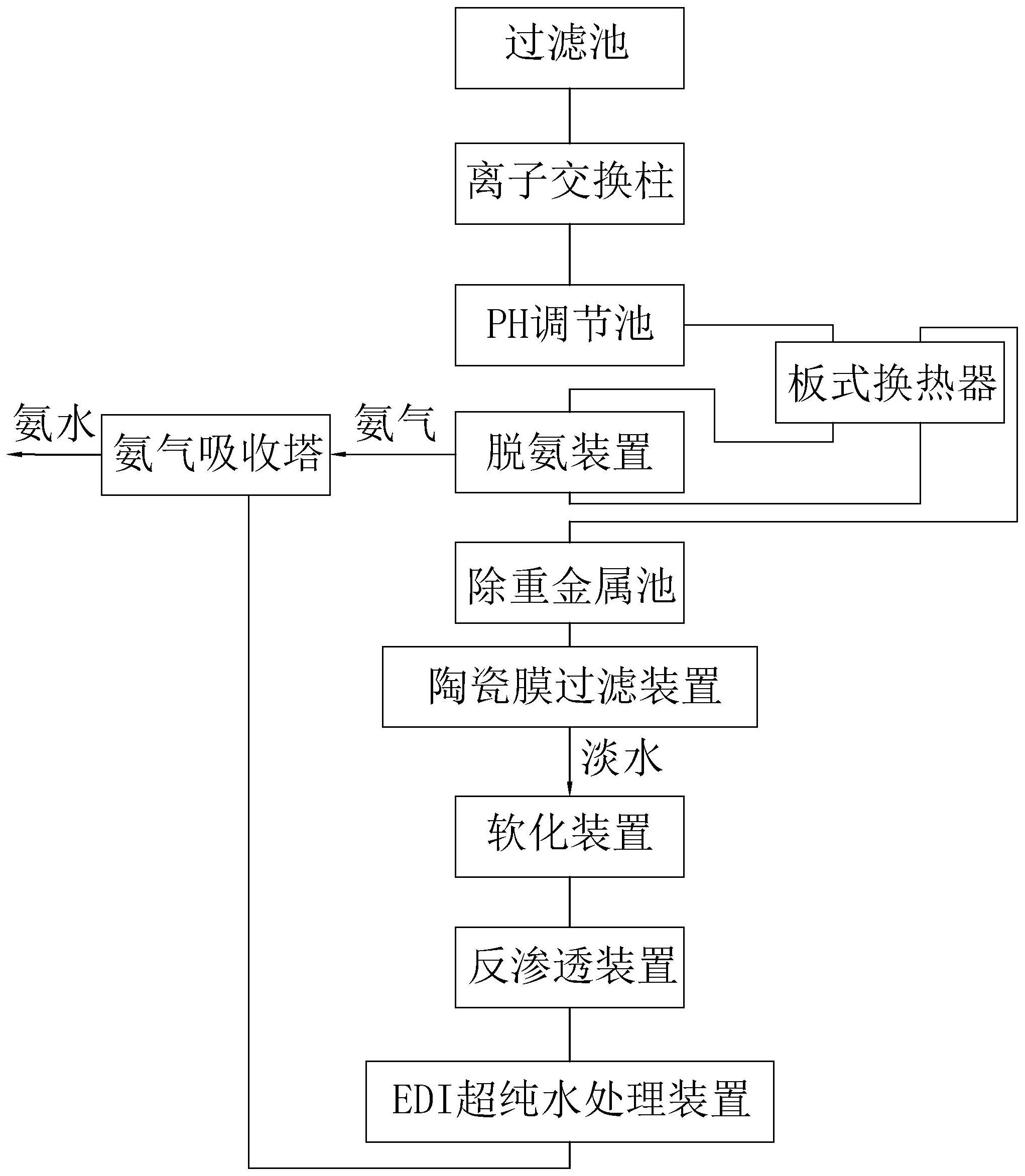

另一方面，本發明還提供了一種利用含鉬高氡氮廢水自循環制備鉬酸銨系統，包括依次連接的過濾池、離子交換柱、PH調節池、脫氨裝置、除重金屬池、陶瓷膜過濾裝置、軟化裝置、反滲透(RO)裝置、EDI超純水處理裝置；所述PH調節池出水口與所述脫氨裝置進水口之間設置有板式換熱器，所述板式換熱器的熱介質進水口與所述脫氨裝置排放脫氨后的溶液出口相連，所述板式換熱器熱介質出水口與所述除重金屬池進水口通過管道相連；所述脫氨裝置出氣口設置有氨氣吸收塔，所述氨氣吸收塔的進水口與所述EDI超純水處理裝置的出水口通過管道相連通；所述氨氣吸收塔的出水口與所述離子交換柱的頂部通過管道相連通。
通過采用上述技術方案，在利用離子交換柱對含鉬高氨氮廢水中的鉬進行回收后，在PH調節池內調節PH后使得溶液中的氨氮有化合態轉化為離子態，離子態的氨氮在脫說氨裝置內被制取為氨氣，且在脫氨前利用脫氨氮之后的溶液溫度對預脫氨氮廢水進行預熱，實現熱量的有效利用，節能環保；廢液的鉬以及氨氮去除后再除去重金屬離子，將溶液依次經過陶瓷膜過濾裝置以及軟化裝置去除雜質后，送入反滲透(RO)裝置分別得到淡水以及濃水，將得到的淡水送入EDI超純水處理裝置處理得到純水，純水送入氨氣吸收塔將脫氨裝置中產生的氨氣吸附得到氨水，氨水回用于對離子交換柱進行解吸得到鉬酸銨溶液，鉬酸銨溶液即可用于制取鉬酸銨產品，離子交換樹脂解吸的氨水來源于原含鉬高氨氮廢水，整個回收工藝實現對含鉬高氨氮廢水的充分回收利用，最終得到具有高利用價值的鉬酸銨溶液。
綜上所述，本申請具有以下有益效果：1、利用離子交換樹脂將含鉬高氨氮廢水中的鉬進行吸附回收后，將回收鉬后的含鉬高氨氮廢水加熱制備氨氣，并將脫氨氮后的溶液制得去離子水，再通過制得的去離子水吸附氨氣制得氨水，氨水反用于解析離子交換樹脂得到高價值的鉬酸銨產品，利用含鉬高氨氮廢水建立自循環回收鉬酸銨工藝，且處理過程無污染，實現對含鉬高氨氮廢水的充分回收利用。
2、本申請中脫氨前利用脫氨氮之后的原液溫度對預脫氨氮廢水進行預熱控制脫氨氮前溶液為60℃～70℃，氨氣經去離子水吸附后溶度控制在4％～8％，用于對樹脂進行解吸，解析率高，實現熱量的有效利用，節能環保。
（發明人：趙怡;黃輝;袁金敏;趙靜;任偉;舒文文）
