公布日：2023.04.11
申請日：2022.12.29
分類號：B01D53/84(2006.01)I;B01D53/52(2006.01)I;B01D53/58(2006.01)I;B01D53/48(2006.01)I;B01D53/32(2006.01)I;B01D47/00(2006.01)I
摘要

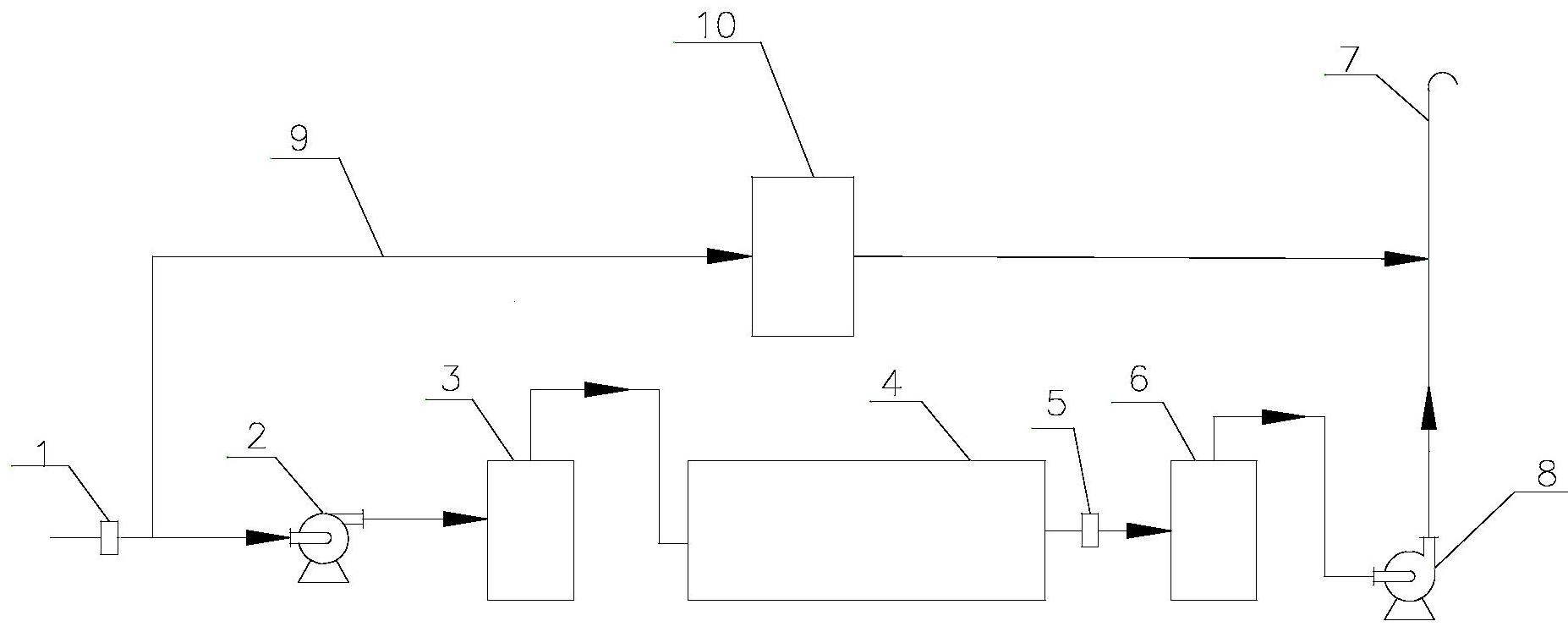

本發明涉及廢氣治理技術領域，具體涉及一種污水廢氣治理裝置，包括送風機、預洗塔、生物除臭系統、等離子系統、煙囪和排風機，送風機的輸出端與預洗塔的輸入端連通，預洗塔的輸出端與生物除臭系統的輸入端連通，生物除臭系統的輸出端與等離子系統的輸入端連通，等離子系統的輸出端與排風機的輸入端連通，排風機的輸出端與煙囪連通，廢氣經過送風機輸入至預洗塔中，以降低廢氣中的粉塵等懸浮物，隨后進入生物除臭系統中進行除臭處理，除臭后的廢氣再進入等離子系統中，以對廢氣尾氣中殘余的難分解的組分進行氧化分解，隨后通過排風機，再通過煙囪排出達標廢氣，以實現了對惡臭氣體進行除臭處理。
權利要求書
1.一種污水廢氣治理裝置，其特征在于，包括送風機、預洗塔、生物除臭系統、等離子系統、煙囪和排風機，所述送風機的輸出端與所述預洗塔的輸入端連通，所述預洗塔的輸出端與所述生物除臭系統的輸入端連通，所述生物除臭系統的輸出端與所述等離子系統的輸入端連通，所述等離子系統的輸出端與所述排風機的輸入端連通，所述排風機的輸出端與所述煙囪連通。
2.如權利要求1所述的污水廢氣治理裝置，其特征在于，所述污水廢氣治理裝置還包括氣體檢測儀，所述氣體監測儀的輸出端與所述送風機的輸入端連通。
3.如權利要求2所述的污水廢氣治理裝置，其特征在于，所述污水廢氣治理裝置還包括緊急切斷閥門，所述緊急切斷閥門設置在所述生物除臭系統與所述等離子系統之間。
4.如權利要求3所述的污水廢氣治理裝置，其特征在于，所述污水廢氣治理裝置還包括緊急排放管和應急吸附器，所述氣體檢測儀的輸出端通過所述緊急排放管與所述應急吸附器的輸入端連通，所述應急吸附器的輸出端與所述煙囪連通。
5.如權利要求4所述的污水廢氣治理裝置，其特征在于，所述緊急切斷閥門包括閥體、第一連接座、第二連接座和伸縮帶，所述第一伸縮帶的兩端分別與所述第一連接座和所述閥體固定連接，所述伸縮帶設置在所述第一連接座和所述閥體之間，所述第二連接座與所述閥體固定連接，所述第二連接座位于所述閥體遠離所述第一連接座的一側。
6.如權利要求5所述的污水廢氣治理裝置，其特征在于，所述伸縮帶包括多個伸縮骨架和伸縮衣，多個所述伸縮骨架呈環狀設置，且任一所述伸縮骨架的兩端分別與所述閥體和所述第一連接座固定連接，所述伸縮衣呈折疊狀圍設在所述伸縮骨架的外側。
發明內容
本發明的目的在于提供一種污水廢氣治理裝置，以對惡臭氣體進行除臭處理。
為實現上述目的，本發明提供了一種污水廢氣治理裝置，包括送風機、預洗塔、生物除臭系統、等離子系統、煙囪和排風機，所述送風機的輸出端與所述預洗塔的輸入端連通，所述預洗塔的輸出端與所述生物除臭系統的輸入端連通，所述生物除臭系統的輸出端與所述等離子系統的輸入端連通，所述等離子系統的輸出端與所述排風機的輸入端連通，所述排風機的輸出端與所述煙囪連通。所述生物除臭系統用于對廢氣中的臭氣成分與微生物充分接觸從而達到除臭效果，所述等離子系統采用高能離子對尾氣中殘余的難分解的組分進行氧化分解，同時，所述等離子系統采用電離潔凈空氣后激發高能離子，消除直接電離廢氣可能引起的爆炸風險；所述預洗塔用于降低尾氣中粉塵等懸浮物對下游處理裝置的影響，所述送風機用于送風，所述排風機用于排風。
其中，所述污水廢氣治理裝置還包括氣體檢測儀，所述氣體監測儀的輸出端與所述送風機的輸入端連通。所述氣體監測儀能夠?qū)扇細怏w進行監測，從而對后續設備進行保護。
其中，所述污水廢氣治理裝置還包括緊急切斷閥門，所述緊急切斷閥門設置在所述生物除臭系統與所述等離子系統之間。所述緊急切斷閥門能夠切斷所述生物除臭系統與所述等離子系統之間的連接，使得在緊急情況下氣體無法從所述生物除臭系統中進入所述等離子系統中。
其中，所述污水廢氣治理裝置還包括緊急排放管和應急吸附器，所述氣體檢測儀的輸出端通過所述緊急排放管與所述應急吸附器的輸入端連通，所述應急吸附器的輸出端與所述煙囪連通。在緊急情況下，可燃?xì)怏w直接從所述緊急排放管中吸附至所述應急吸附器中，隨后通過所述煙囪排出，以對可燃?xì)怏w另做處理，防止了可燃?xì)怏w進入所述等離子系統中對所述等離子系統造成損壞。
其中，所述緊急切斷閥門包括閥體、第一連接座、第二連接座和伸縮帶，所述第一伸縮帶的兩端分別與所述第一連接座和所述閥體固定連接，所述伸縮帶設置在所述第一連接座和所述閥體之間，所述第二連接座與所述閥體固定連接，所述第二連接座位于所述閥體遠離所述第一連接座的一側。所述第一連接座和所述第二連接座來與所述生物除臭系統和等離子系統進行連接，且所述第一連接座和所述閥體之間設置有能夠進行伸縮的伸縮帶，使得整個所述緊急切斷閥門的長度能夠進行變化，以便于將所述緊急切斷閥門與所述生物除臭系統、所述等離子系統進行連接。
其中，所述伸縮帶包括多個伸縮骨架和伸縮衣，多個所述伸縮骨架呈環狀設置，且任一所述伸縮骨架的兩端分別與所述閥體和所述第一連接座固定連接，所述伸縮衣呈折疊狀圍設在所述伸縮骨架的外側。
本發明的一種污水廢氣治理裝置，所述生物除臭系統用于對廢氣中的臭氣成分與微生物充分接觸從而達到除臭效果，所述等離子系統采用高能離子對尾氣中殘余的難分解的組分進行氧化分解，同時，所述等離子系統采用電離潔凈空氣后激發高能離子，消除直接電離廢氣可能引起的爆炸風險；所述預洗塔用于降低尾氣中粉塵等懸浮物對下游處理裝置的影響，所述送風機用于送風，所述排風機用于排風；在使用本一種污水廢氣治理裝置時，廢氣經過所述送風機輸入至所述預洗塔中，以降低廢氣中的粉塵等懸浮物，隨后進入所述生物除臭系統中進行除臭處理；除臭后的廢氣再進入所述等離子系統中，以對廢氣尾氣中殘余的難分解的組分進行氧化分解，隨后通過所述排風機，再通過所述煙囪排出達標廢氣，以實現了對惡臭氣體進行除臭處理。
（發明人：湯艷峰;呂永桓;梅政文;周丙海;朱學軍）
