公布日：2023.04.07

申請日：2022.11.16

分類號：C02F9/00(2023.01)I;C02F1/50(2023.01)I;C02F3/00(2023.01)I;C02F1/00(2023.01)I;B01D21/24(2006.01)I;F26B7/00(2006.01)I;C02F101/30(2006.01)N;C02F103

/00(2006.01)N

摘要

本發明涉及醫療污水處理技術領域，尤其涉及一種便于清理沉淀物的醫療污水沉淀裝置，包括儲水空腔，儲水空腔的下端活動安裝有移動輪，儲水空腔的上端固定安裝有殼體，所述殼體的上端設置有進料消毒機構，殼體的內部設有用于除去醫療污水中病原微生物的自動引流機構和沉淀輔助機構，儲水空腔的內部設有用于防止沉淀再次擴散的移動阻隔機構和吸水干燥機構。本發明設置自動引流機構，安裝板的傾斜角度可以隨著醫療污水的一次性添加量變化而變化，一次性添加量越多，安裝板的傾斜角度越小，從而保證醫療污水與生物膜床之間的有效反應時間，可以有效去除醫療污水中的病原微生物，防止醫療污水沉淀排出后造成病菌的傳播。

權利要求書

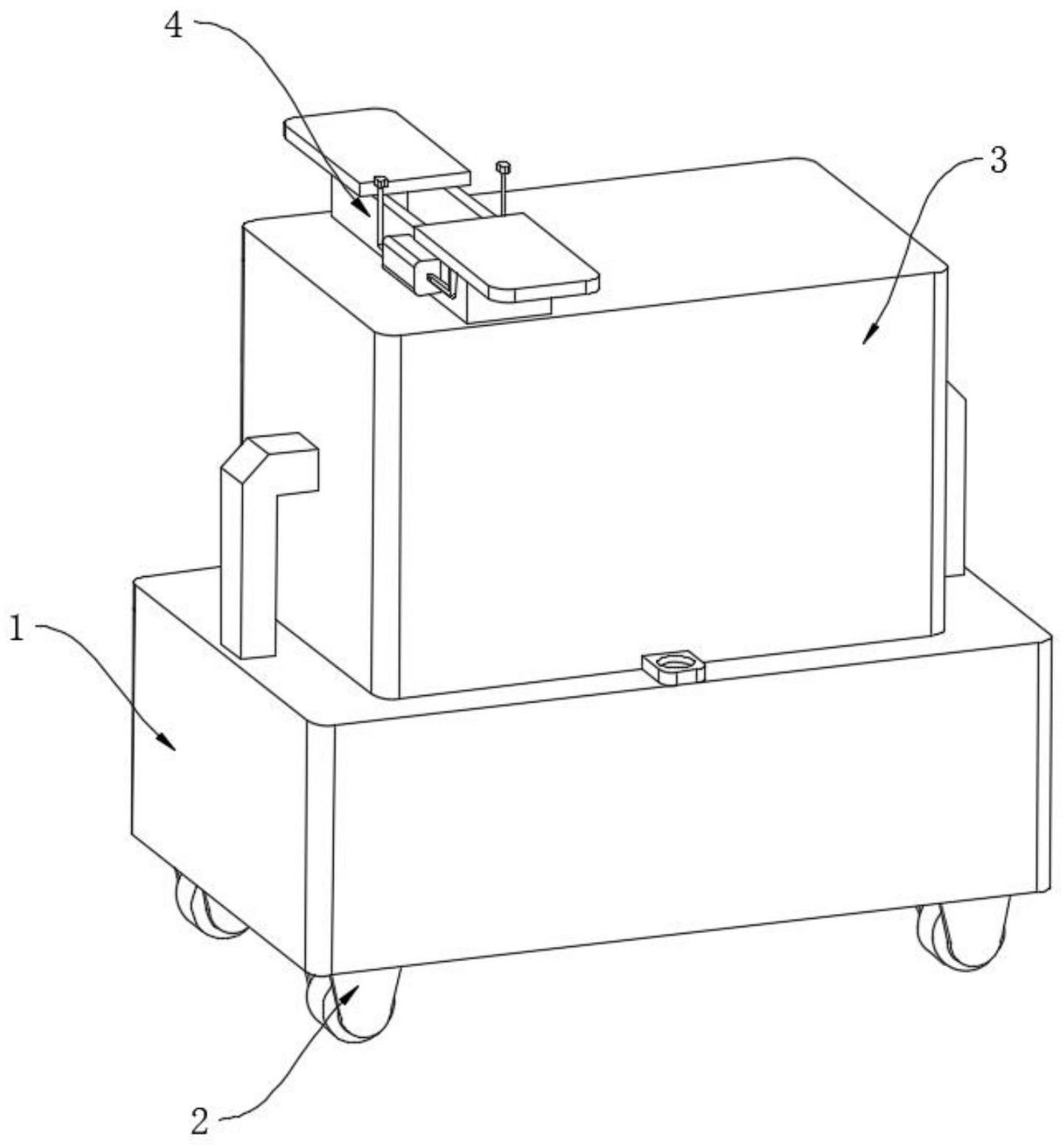

1.一種便于清理沉淀物的醫療污水沉淀裝置，包括儲水空腔(1)，儲水空腔(1)的下端活動安裝有移動輪(2)，儲水空腔(1)的上端固定安裝有殼體(3)，其特征在于：所述殼體(3)的上端設置有進料消毒機構(4)，殼體(3)的內部設有用于除去醫療污水中病原微生物的自動引流機構(5)和沉淀輔助機構(6)，儲水空腔(1)的內部設有用于防止沉淀再次擴散的移動阻隔機構(7)和吸水干燥機構(8)；所述自動引流機構(5)包括固定安裝在殼體(3)內部的引流豎板(501)，引流豎板(501)上轉動連接有安裝板(502)，殼體(3)內腔的左端開設有豎直槽(503)，豎直槽(503)的內部活動安裝有滑塊組件(505)，滑塊組件(505)的下端與豎直槽(503)的槽底之間固定連接有緩沖彈簧(504)，安裝板(502)的內部設有用于吸附醫療污水中病原微生物的生物膜床(506)。

2.根據權利要求1所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述進料消毒機構(4)包括開設在殼體(3)上端的進料通道(401)，進料通道(401)的上端固定安裝有進料方管(402)，進料方管(402)的上端滑動連接有活動蓋板(403)，進料方管(402)的前后兩側均設置有用于驅動活動蓋板(403)前后移動的驅動件(404)，進料方管(402)的左右兩側均固定安裝有酒精儲罐(405)，酒精儲罐(405)內部活動安裝有推液組件(406)，酒精儲罐(405)外部可拆卸安裝有排液組件(407)。

3.根據權利要求2所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述酒精儲罐(405)的內部填充有酒精溶液，推液組件(406)包括與酒精儲罐(405)的內壁緊密貼合的活動塞，活動塞上固定安裝有推液桿，推液桿的另一端延伸至酒精儲罐(405)的外部且與活動蓋板(403)固定連接。

4.根據權利要求2所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述排液組件(407)包括與酒精儲罐(405)內部接通的排液豎管，排液豎管的上端固定安裝有霧化噴頭。

5.根據權利要求1所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述引流豎板(501)的下端伸入到儲水空腔(1)的內部，滑塊組件(505)包括活動安裝在豎直槽(503)內部的矩形滑塊，矩形滑塊的右端固定安裝有水平凸塊，水平凸塊與安裝板(502)之間轉動連接，生物膜床(506)可拆卸安裝在安裝板(502)的內部。

6.根據權利要求1所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述沉淀輔助機構(6)包括固定安裝在殼體(3)內部的豎直方罐(601)，豎直方罐(601)的內部活動安裝有豎直推桿(602)，豎直推桿(602)的下端與豎直方罐(601)的內壁之間固定連接有復位彈簧(603)，豎直方罐(601)的下端可拆卸安裝有噴液嘴(604)，豎直方罐(601)的內部活動安裝有豎直絲桿(605)，豎直絲桿(605)的下端固定安裝有攪拌葉片(606)。

7.根據權利要求6所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述豎直方罐(601)的內部填充有沉淀劑，豎直推桿(602)的下端位于豎直方罐(601)的內部且與豎直方罐(601)的內壁緊密貼合，豎直推桿(602)的上端延伸至安裝板(502)的下方，豎直絲桿(605)的上端從豎直推桿(602)的下端穿過且二者螺紋連接，豎直絲桿(605)的下端延伸至儲水空腔(1)的內部。

8.據權利要求1所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述移動阻隔機構(7)包括開設在儲水空腔(1)前后兩側的水平滑槽(701)，儲水空腔(1)的內部設置有固定塊(702)，固定塊(702)的內部活動安裝有折疊網板(703)，折疊網板(703)的前后兩側活動安裝有橡膠轉輪(704)，橡膠轉輪(704)位于水平滑槽(701)的內部，折疊網板(703)下端的前后兩側均固定安裝有折疊滑軌(705)，折疊滑軌(705)上活動安裝有鐵性凸條(706)，折疊滑軌(705)的內部固定安裝有電磁鐵(707)，固定塊(702)的內部設置有活動轉筒(708)，活動轉筒(708)的外部纏繞有防水布，防水布的一端與活動轉筒(708)固定連接，防水布的另一端與鐵性凸條(706)固定連接。

9.據權利要求8所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述吸水干燥機構(8)包括固定套設在活動轉筒(708)上的驅動齒輪(801)，驅動齒輪(801)的下方設置有水平滑塊(802)，水平滑塊(802)的上表面形狀與驅動齒輪(801)的外表面形狀相匹配，水平滑塊(802)活動安裝在固定塊(702)的內部，固定塊(702)的下端設置有固定外筒(803)，固定外筒(803)的外表面貫穿開設有進液方孔，固定外筒(803)的內部活動安裝有活動內筒(804)，活動內筒(804)的外表面開設有避讓孔，活動內筒(804)的內部放置有發熱組件(805)，活動內筒(804)的上端延伸至固定塊(702)的內部且固定安裝有頂部齒輪(806)，頂部齒輪(806)的外表面形狀與水平滑塊(802)的側面形狀相匹配。

10.據權利要求9所述的一種便于清理沉淀物的醫療污水沉淀裝置，其特征在于：所述發熱組件(805)包括透氣布袋，透氣布袋的內部填充有生石灰。

發明內容

針對現有技術的不足，本發明提供了一種便于清理沉淀物的醫療污水沉淀裝置，解決了現有技術中的沉淀裝置形成的沉淀不僅難以清理，而且具有很強的毒性的技術問題，具備能夠顯著降低醫療污水中沉淀的毒性，使得沉淀硬化便于清理的優點。

為解決上述技術問題，本發明提供了如下技術方案：一種便于清理沉淀物的醫療污水沉淀裝置，包括儲水空腔，儲水空腔的下端活動安裝有移動輪，儲水空腔的上端固定安裝有殼體，所述殼體的上端設置有進料消毒機構，殼體的內部設有用于除去醫療污水中病原微生物的自動引流機構和沉淀輔助機構，儲水空腔的內部設有用于防止沉淀再次擴散的移動阻隔機構和吸水干燥機構，所述自動引流機構包括固定安裝在殼體內部的引流豎板，引流豎板上轉動連接有安裝板，殼體內腔的左端開設有豎直槽，豎直槽的內部活動安裝有滑塊組件，滑塊組件的下端與豎直槽的槽底之間固定連接有緩沖彈簧，安裝板的內部設有用于吸附醫療污水中病原微生物的生物膜床，醫療污水進入殼體的內部后，會沿著安裝板向下流動，流動的過程中生物膜床會對醫療污水中的病原微生物進行吸附去除。

優選的，所述進料消毒機構包括開設在殼體上端的進料通道，進料通道的上端固定安裝有進料方管，進料方管的上端滑動連接有活動蓋板，進料方管的前后兩側均設置有用于驅動活動蓋板前后移動的驅動件，進料方管的左右兩側均固定安裝有酒精儲罐，酒精儲罐內部活動安裝有推液組件，酒精儲罐外部可拆卸安裝有排液組件，進料時，活動蓋板會在驅動件的作用下從進料方管的上方移開，進料完畢后，活動蓋板會在驅動件的作用下自動復位，復位的過程中酒精儲罐內部的酒精溶液會通過排液組件向外噴出。

優選的，所述酒精儲罐的內部填充有酒精溶液，推液組件包括與酒精儲罐的內壁緊密貼合的活動塞，活動塞上固定安裝有推液桿，推液桿的另一端延伸至酒精儲罐的外部且與活動蓋板固定連接，兩個活動蓋板相互靠近時，活動塞會將酒精儲罐內部的酒精溶液擠壓到排液組件的內部。

優選的，排液組件包括與酒精儲罐內部接通的排液豎管，排液豎管的上端固定安裝有霧化噴頭，酒精溶液進入排液豎管后會通過霧化噴頭向外噴出。

優選的，所述引流豎板的下端伸入到儲水空腔的內部，滑塊組件包括活動安裝在豎直槽內部的矩形滑塊，矩形滑塊的右端固定安裝有水平凸塊，水平凸塊與安裝板之間轉動連接，生物膜床可拆卸安裝在安裝板的內部，醫療污水掉落到安裝板上時，安裝板的左端會在液體的沖擊力下向下移動，從而使得安裝板的傾斜角度變小。

優選的，所述沉淀輔助機構包括固定安裝在殼體內部的豎直方罐，豎直方罐的內部活動安裝有豎直推桿，豎直推桿的下端與豎直方罐的內壁之間固定連接有復位彈簧，豎直方罐的下端可拆卸安裝有噴液嘴，豎直方罐的內部活動安裝有豎直絲桿，豎直絲桿的下端固定安裝有攪拌葉片，豎直推桿向下移動時，會使得豎直方罐內部的沉淀劑通過噴液嘴向下噴出，同時會使得攪拌葉片快速旋轉。

優選的，所述豎直方罐的內部填充有沉淀劑，豎直推桿的下端位于豎直方罐的內部且與豎直方罐的內壁緊密貼合，豎直推桿的上端延伸至安裝板的下方，豎直絲桿的上端從豎直推桿的下端穿過且二者螺紋連接，豎直絲桿的下端延伸至儲水空腔的內部，豎直推桿向下移動時，會使得豎直絲桿繞自身軸向轉動，豎直絲桿轉動時會帶動攪拌葉片旋轉。

優選的，所述移動阻隔機構包括開設在儲水空腔前后兩側的水平滑槽，儲水空腔的內部設置有固定塊，固定塊的內部活動安裝有折疊網板，折疊網板的前后兩側活動安裝有橡膠轉輪，橡膠轉輪位于水平滑槽的內部，折疊網板下端的前后兩側均固定安裝有折疊滑軌，折疊滑軌上活動安裝有鐵性凸條，折疊滑軌的內部固定安裝有電磁鐵，固定塊的內部設置有活動轉筒，活動轉筒的外部纏繞有防水布，防水布的一端與活動轉筒固定連接，防水布的另一端與鐵性凸條固定連接，橡膠轉輪旋轉時會沿著水平滑槽的內壁水平移動，橡膠轉輪移動時會使得折疊網板展開或者收縮，折疊網板展開的過程中會使得折疊滑軌同步伸長。

優選的，所述吸水干燥機構包括固定套設在活動轉筒上的驅動齒輪，驅動齒輪的下方設置有水平滑塊，水平滑塊的上表面形狀與驅動齒輪的外表面形狀相匹配，水平滑塊活動安裝在固定塊的內部，固定塊的下端設置有固定外筒，固定外筒的外表面貫穿開設有進液方孔，固定外筒的內部活動安裝有活動內筒，活動內筒的外表面開設有避讓孔，活動內筒的內部放置有發熱組件，活動內筒的上端延伸至固定塊的內部且固定安裝有頂部齒輪，頂部齒輪的外表面形狀與水平滑塊的側面形狀相匹配，驅動齒輪轉動時，會使得水平滑塊水平移動，水平滑塊移動時會使得頂部齒輪轉動，從而使得活動內筒同步轉動。

優選的，所述發熱組件包括透氣布袋，透氣布袋的內部填充有生石灰，污水進入活動內筒內部后會與生石灰接觸，隨后，生石灰會將污水吸收并散發出熱量。

借由上述技術方案，本發明提供了一種便于清理沉淀物的醫療污水沉淀裝置，至少具備以下有益效果：

1、本發明通過設置進料消毒機構，在驅動件的控制作用下，活動蓋板只有在進料時才會從進料方管的上方自動移開，其它時間段均遮蓋在進料方管的上方，可以在很大程度上避免殼體內部的有毒有害氣體向外飄散。

2、本發明通過設置進料消毒機構，能夠在醫療污水投放完畢后自動對進料方管的周圍區域進行消毒處理，防止投放污水過程中飛濺到周圍區域的液滴對環境造成破壞，可以在很大程度上提高該裝置的使用安全性。

3、本發明設置自動引流機構，安裝板的傾斜角度可以隨著醫療污水的一次性添加量變化而變化，一次性添加量越多，安裝板的傾斜角度越小，從而保證醫療污水與生物膜床之間的有效反應時間，可以有效去除醫療污水中的病原微生物，防止醫療污水沉淀排出后造成病菌的傳播。

4、本發明通過設置自動引流機構，利用引流豎板和安裝板之間的相互配合，能夠保證醫療污水平緩的進入儲水空腔的內部，可以在很大程度上避免由于醫療污水進入儲水空腔的速度過快而影響沉淀速率。

5、本發明通過設置沉淀輔助機構，能夠在醫護人員倒入醫療污水的過程中自動向儲水空腔的內部添加一定量的沉淀劑，并且能夠通過攪拌葉片使其與醫療污水充分混合，可以在很大程度上加快醫療污水的沉淀速率。

6、本發明通過設置移動阻隔機構，當該裝置需要移動時，折疊網板會自動展開并遮擋在沉淀的上方，可以有效避免沉淀在移動的過程中發生分散，而且，當醫護人員需要對沉淀進行清理時，防水布會在鐵性凸條的作用下水平攤開，從而將底部的沉淀與上方的液體完全分隔開，可以有效避免清理沉淀的過程中造成沉淀再次溶解，能夠顯著提高沉淀清理的效率。

7、本發明通過設置吸水干燥機構，能夠自動除去夾雜在沉淀內部的污水，防止清理沉淀的過程中污水到處滴落而對周圍的環境造成破壞，而且，除去污水的過程中能夠自動向沉淀內部輸送大量的熱量，可以在一定程度上對沉淀進行消毒，防止其對工作人員的身體健康造成不利影響。

（發明人：洪誠）
