公布日：2023.05.09
申請日：2022.12.27
分類號：C02F1/08(2023.01)I;C02F1/04(2023.01)I;C02F1/44(2023.01)I;C10B39/04(2006.01)I;C10L1/183(2006.01)I;C01C1/02(2006.01)I;C02F103/34(2006.01)N
摘要
本發明涉及一種基于膜分離的蘭炭廢水綜合利用系統，包括：蒸氨系統、超濾膜過濾系統、蒸發器A、蒸發器B、一級RO系統和二級RO系統。本發明的有益效果是：采用蒸氨、超濾、兩級反滲透和蒸發濃縮組合的方法，無需對蘭炭廢水進行長時間沉降去除焦油、粉煤灰等預處理操作，簡化了蘭炭廢水的預處理技術，淘汰了生化處理工序，并從廢水中回收氨水、酚油濃縮物和膜分離產水；和已公開的脫氨-萃取-生化技術相比，本發明無需加硫酸調節pH，也無需萃取溶劑，因而大幅度降低了投資和運行費用，也不會產生硫酸鹽的二次污染問題；和已公開的脫氨-蒸發-膜分離技術相比，本發明大幅度降低了蒸發處理的廢水量，大幅度降低了蒸汽消耗，降低了運行成本。
權利要求書
1.一種基于膜分離的蘭炭廢水綜合利用系統，其特征在于，包括：蒸氨系統、超濾膜過濾系統、蒸發器A、蒸發器B、一級RO系統和二級RO系統；蒸氨系統底部設有蒸汽入口，蒸氨系統頂部設有蘭炭廢水入口，蒸汽管道連接蒸氨系統的蒸汽入口，蘭炭廢水管道連接蘭炭廢水入口；蒸氨系統上還設有出水口和氨水出口；蒸氨系統的出水口通過管道連接超濾膜過濾系統上設置的廢水入口，超濾膜過濾系統上還設有透過液出口和濃縮液出口；超濾膜過濾系統的透過液出口通過管道連接一級RO系統的進水口，超濾膜過濾系統的濃縮液出口通過管道連接蒸發器A的進水口；一級RO系統的濃縮液出口通過管道連接蒸發器B的濃縮液入口；一級RO系統的透過液出口通過管道連接二級RO系統的透過液入口；二級RO系統的濃縮液出口通過管道連接一級RO系統的進水口；蒸發器B的冷凝液出口連接一級RO系統的進水口，蒸發器B的濃縮液出口通過管道連接蒸發器A的進水口；蒸發器A的冷凝液出口通過管道連接超濾膜過濾系統上的廢水入口。
2.根據權利要求1所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：蒸氨系統為板式蒸餾塔。
3.根據權利要求1所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：板式蒸餾塔底部還設有再沸器。
4.根據權利要求1所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：蒸發器A為單效降膜刮板蒸發器或多效強制外循環蒸發器。
5.根據權利要求4所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：蒸發器A為單效降膜刮板蒸發器。
6.根據權利要求1所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：蒸發器B為單效降膜刮板蒸發器、MVR或多效強制外循環蒸發器。
7.根據權利要求6所述基于膜分離的蘭炭廢水綜合利用系統，其特征在于：蒸發器B為多效強制外循環蒸發器。
8.一種如權利要求1所述基于膜分離的蘭炭廢水綜合利用系統的工作方法，其特征在于，包括以下步驟：蒸氨系統進行汽提蒸餾：從蒸氨系統頂部的蘭炭廢水入口加入蘭炭廢水，在重力作用下，蘭炭廢水從上向下在蒸氨系統內部流動，蒸汽從蒸汽入口進入蒸氨系統底部并從下往上流動，蘭炭廢水與蒸汽在蒸氨系統內部逆流接觸發生傳質和傳熱，脫除蘭炭廢水中氮氨，氨氮經冷凝后獲得氨水；經蒸氨系統脫氨后的蘭炭廢水進入超濾膜過濾系統，超濾膜過濾系統采用超濾膜對其進水進行錯流過濾后，得到濃縮液A和透過液A；來自超濾膜過濾系統的濃縮液A進入蒸發器A，蒸發器A對其進水進行蒸發濃縮得到冷凝液A和酚濃縮物及油濃縮物；將所得冷凝液A輸入到超濾膜過濾系統，與經蒸氨系統脫氨后的蘭炭廢水合并，共同作為超濾膜過濾系統的進水；超濾膜過濾系統輸出的透過液A進入一級RO系統，一級RO系統的一級RO膜對其進水進行錯流過濾，得到濃縮液B和透過液B；來自一級RO系統的濃縮液B進入蒸發器B，蒸發器B對其進水進行蒸發濃縮得到冷凝液B和濃縮液D；將冷凝液B輸入到一級RO系統，與超濾膜過濾系統輸出的透過液A合并，共同作為一級RO系統的進水；將濃縮液D輸入到蒸發器A，與來自超濾膜過濾系統的濃縮液A合并，共同作為蒸發器A的進水；來自一級RO系統的透過液B進入二級RO系統，二級RO系統內的二級RO膜對其進水進行錯流過濾，得到濃縮液C和產水；將濃縮液C輸入到一級RO系統，與超濾膜過濾系統輸出的透過液A及蒸發器B輸出的冷凝液B合并，共同作為一級RO系統的進水。
9.根據權利要求8所述基于膜分離的蘭炭廢水綜合利用系統的工作方法，其特征在于：下述所有濃度均為質量百分比濃度，壓力均為表壓；進入蒸氨系統的蒸汽壓力為0.05～0.4MPa，蒸氨系統內部蒸氨方式為負壓蒸餾或常壓蒸餾，負壓蒸餾對應的蒸氨系統內部壓力為-0.05～-0.09MPa,常壓蒸餾對應的蒸氨系統內部壓力為0～0.02MPa，蒸氨系統氨水出口流出的氨水濃度為10～20%，蒸氨系統的出水口流出的廢水中氨氮含量小于50mg/L；超濾膜過濾系統內超濾膜的截留分子量為10～30萬道爾頓，超濾膜的過濾壓力為0.2～0.5MPa；超濾膜過濾系統所得濃縮液A占經蒸氨系統脫氨后的蘭炭廢水進水體積的3～10%；超濾膜過濾系統所得透過液A占經蒸氨系統脫氨后的蘭炭廢水進水體積的90～97%；蒸發器A采用單效降膜刮板蒸發器或多效強制外循環蒸發器在40～90℃下進行蒸發濃縮，所得酚濃縮物及油濃縮物的固形物濃度為50～70%一級RO系統的錯流過濾壓力為0.3～0.5MPa；一級RO膜的截留分子量為10萬～30萬道爾頓；一級RO系統輸出的濃縮液B占進水體積的40～50%，透過液B占進水體積的50～60%；蒸發器B采用單效降膜刮板蒸發器或多效強制外循環蒸發器在40～100℃下進行蒸發；蒸發器B蒸發濃縮得到的濃縮液D中，固形物濃度為20～45%；二級RO系統的錯流過濾壓力為2～5Mpa；二級RO膜的截留分子量為50～100道爾頓；濃縮液C占進水體積的10～20%，產水占進水體積的80～90%。
10.根據權利要求9所述基于膜分離的蘭炭廢水綜合利用系統的工作方法，其特征在于：二級RO系統產水的COD小于60mg/L，產水中揮發酚小于10mg/L，石油小于1mg/L。
發明內容
本發明的目的是克服現有技術中的不足，提供一種基于膜分離的蘭炭廢水綜合利用系統及方法。

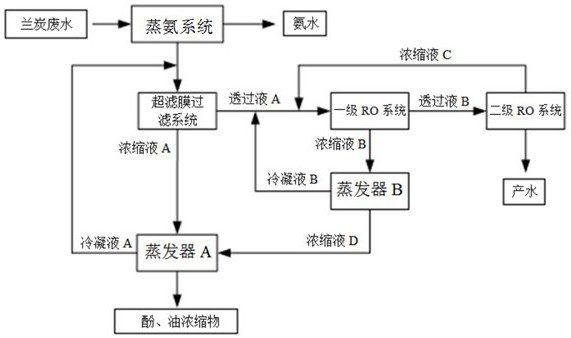

這種基于膜分離的蘭炭廢水綜合利用系統，包括：蒸氨系統、超濾膜過濾系統、蒸發器A、蒸發器B、一級RO系統和二級RO系統；蒸氨系統底部設有蒸汽入口，蒸氨系統頂部設有蘭炭廢水入口，蒸汽管道連接蒸氨系統的蒸汽入口，蘭炭廢水管道連接蘭炭廢水入口；蒸氨系統上還設有出水口和氨水出口；蒸氨系統的氨水出口通過管道接入鍋爐煙道氣脫硝裝置進水口；蒸氨系統的出水口通過管道連接超濾膜過濾系統上設置的廢水入口，超濾膜過濾系統上還設有透過液出口和濃縮液出口；超濾膜過濾系統的透過液出口通過管道連接一級RO系統的進水口，超濾膜過濾系統的濃縮液出口通過管道連接蒸發器A的進水口；一級RO系統的濃縮液出口通過管道連接蒸發器B的濃縮液入口；一級RO系統的透過液出口通過管道連接二級RO系統的透過液入口；二級RO系統的濃縮液出口通過管道連接一級RO系統的進水口；二級RO系統的產水出口通過連接蘭炭熄焦裝置的入水口；蒸發器B的冷凝液出口連接一級RO系統的進水口，蒸發器B的濃縮液出口通過管道連接蒸發器A的進水口；蒸發器A的冷凝液出口通過管道連接超濾膜過濾系統上的廢水入口；蒸發器A的酚和油濃縮物出口連接燃料收集裝置。
作為優選，蒸氨系統為板式蒸餾塔。
作為優選，板式蒸餾塔底部還設有再沸器，再沸器用于輔助蒸汽間壁加熱蒸餾塔塔底廢水。
作為優選，蒸發器A為單效降膜刮板蒸發器或多效強制外循環蒸發器。
作為優選，蒸發器A為單效降膜刮板蒸發器。
作為優選，蒸發器B為單效降膜刮板蒸發器、MVR或多效強制外循環蒸發器。
作為優選，蒸發器B為多效強制外循環蒸發器。
這種基于膜分離的蘭炭廢水綜合利用系統的工作方法，包括以下步驟：蒸氨系統進行汽提蒸餾：從蒸氨系統頂部的蘭炭廢水入口加入蘭炭廢水，在重力作用下，蘭炭廢水從上向下在蒸氨系統內部流動，蒸汽從蒸汽入口進入蒸氨系統底部并從下往上流動，蘭炭廢水與蒸汽在蒸氨系統內部逆流接觸發生傳質和傳熱，脫除蘭炭廢水中易揮發氮氨和低沸點組分，氨氮經冷凝后獲得氨水；經蒸氨系統脫氨后的蘭炭廢水進入超濾膜過濾系統，超濾膜過濾系統采用超濾膜對其進水進行錯流過濾后，得到濃縮液A和透過液A；來自超濾膜過濾系統的濃縮液A進入蒸發器A，蒸發器A對其進水進行蒸發濃縮得到冷凝液A和酚濃縮物及油濃縮物；將所得冷凝液A輸入到超濾膜過濾系統，與經蒸氨系統脫氨后的蘭炭廢水合并，共同作為超濾膜過濾系統的進水；超濾膜過濾系統輸出的透過液A進入一級RO系統，一級RO系統的一級RO膜對其進水進行錯流過濾，得到濃縮液B和透過液B；來自一級RO系統的濃縮液B進入蒸發器B，蒸發器B對其進水進行蒸發濃縮得到冷凝液B和濃縮液D；將冷凝液B輸入到一級RO系統，與超濾膜過濾系統輸出的透過液A合并，共同作為一級RO系統的進水；將濃縮液D輸入到蒸發器A，與來自超濾膜過濾系統的濃縮液A合并，共同作為蒸發器A的進水；來自一級RO系統的透過液B進入二級RO系統，二級RO系統內的二級RO膜對其進水進行錯流過濾，得到濃縮液C和產水；將濃縮液C輸入到一級RO系統，與超濾膜過濾系統輸出的透過液A及蒸發器B輸出的冷凝液B合并，共同作為一級RO系統的進水。
作為優選：下述所有濃度均為質量百分比濃度，壓力均為表壓；進入蒸氨系統的蒸汽壓力為0.05～0.4MPa，蒸氨系統內部蒸氨方式為負壓蒸餾或常壓蒸餾，負壓蒸餾對應的蒸氨系統內部壓力為-0.05～-0.09MPa,常壓蒸餾對應的蒸氨系統內部壓力為0～0.02MPa，蒸氨系統氨水出口流出的氨水濃度為10～20%，蒸氨系統的出水口流出的廢水中氨氮含量小于50mg/L；超濾膜過濾系統內超濾膜的截留分子量為10～30萬道爾頓（Dal），超濾膜的過濾壓力為0.2～0.5MPa；超濾膜過濾系統所得濃縮液A占經蒸氨系統脫氨后的蘭炭廢水進水體積的3～10%；超濾膜過濾系統所得透過液A占經蒸氨系統脫氨后的蘭炭廢水進水體積的96～97%；蒸發器A采用單效降膜刮板蒸發器或多效強制外循環蒸發器在40～90℃下進行蒸發濃縮，所得酚濃縮物及油濃縮物的固形物濃度為50～70%；酚濃縮物及油濃縮物為高沸點的雜酚和焦油；一級RO系統的錯流過濾壓力為0.3～0.5MPa；一級RO膜的截留分子量為10萬～30萬道爾頓（Dal）；一級RO系統輸出的濃縮液B占進水體積的40～50%，透過液B占進水體積的50～60%；蒸發器B采用單效降膜刮板蒸發器或多效強制外循環蒸發器在40～100℃下進行蒸發；蒸發器B蒸發濃縮得到的濃縮液D中，固形物濃度為20～45%；二級RO系統的錯流過濾壓力為2～5Mpa；二級RO膜的截留分子量為50～100道爾頓（Dal）；濃縮液C占進水體積的10～20%，產水占進水體積的80～90%。
作為優選，二級RO系統產水的COD小于60mg/L，產水中揮發酚小于10mg/L，石油類小于1mg/L，用于蘭炭生產的熄焦工序。
本發明的有益效果是：本發明無需對蘭炭廢水進行長時間沉降去除焦油、粉煤灰等預處理操作，簡化了蘭炭廢水的預處理技術，淘汰了生化處理工序，并從廢水中回收氨水、酚油濃縮物和膜分離產水（高純度產水），產水回收率≥95%，產水的COD≤60mg/L，揮發酚≤10mg/L，石油類≤1mg/L；同時節約了預處理設備，降低了工程造價；回收的氨水可以用作鍋爐煙道氣脫硝用原料，酚油濃縮物可以直接作為燃料，膜分離產水可以回用于蘭炭熄焦工序，實現了產物的綜合利用，不僅解決了廢水污染問題，具有良好的經濟效益。
本發明采用蒸氨、超濾、兩級反滲透和蒸發濃縮組合的方法；和已公開的脫氨-萃取-生化技術相比，本發明無需加硫酸調節pH，也無需萃取溶劑，因而大幅度降低了投資和運行費用，也不會產生硫酸鹽的二次污染問題；和已公開的脫氨-蒸發-膜分離技術相比，本發明大幅度降低了蒸發處理的廢水量，因而大幅度降低了蒸汽消耗，降低了運行成本。
（發明人：李祖強;高富寶;張美英;勇欣;李剛）
