摘要

一種脫硫廢水處理系統，包括包括圓柱形處理塔和脫硫塔，所述處理塔底部設有支撐座，外側壁開設有進煙口，所述處理塔內部自上而下依次設有出煙口、除霧單元、噴淋單元、導流池、沉淀池和清液池，所述出煙口通過管道與脫硫塔連接；所述沉淀池和清液池中間設有中央轉動機構，所述中央轉動機構包括轉動筒，所述轉動筒上端高出沉淀池上平面，下端與沉淀池底部轉動連接，并穿過支撐套筒后伸出處理塔外部，所述轉動筒底部連接動力單元來帶動轉動筒轉動，所述轉動筒位于沉淀池上部的外側壁上設有刮除機構和過濾機構。本發明脫硫廢水處理系統，節省了煙氣進脫硫塔內的水資源消耗，并進一步濃縮脫硫廢水，便于收集處理。

權利要求書

1.一種脫硫廢水處理系統，其特征在于，包括圓柱形處理塔（1）和脫硫塔，所述處理塔（1）底部設有支撐座（11），外側壁開設有進煙口（12），所述處理塔（1）內部自上而下依次設有出煙口、除霧單元、噴淋單元（8）、導流池（2）、沉淀池（3）和清液池（4），所述出煙口通過管道與脫硫塔連接；所述進煙口（12）位于噴淋單元（8）和導流池（2）之間，并靠近導流池（2）一側布置；所述導流池（2）形狀為倒置的斜圓錐形，上端開口與處理塔（1）內徑相同，下端圓錐頭位置開設有導流口（21），所述導流口（21）開口靠近處理塔（1）一端側壁設置；所述沉淀池（3）形狀為倒置的正圓錐形，且底部為平面，其與導流池（2）導流口（21）相對一側上方開設有溢流口（31），其位于導流池（2）導流口（21）下方位置的底部開設有排液口，并通過排液管（32）連接至處理塔（1）外部，所述溢流口（31）附近設置有濁度傳感器；所述處理塔（1）位于沉淀池（3）下部空間區域?yàn)榍逡撼兀?/span>4），所述清液池（4）與溢流口（31）相對一側的側壁上方連接有清水管（81），所述清水管（81）后面設有動力裝置，所述清水管（81）與噴淋管（82）連接，所述噴淋管（82）還連接有帶閥門的進液管（9），所述脫硫塔中的廢水能夠通過進液管（9）進入噴淋單元（8）；所述沉淀池（3）底部與清液池（4）底部之間連接有支撐套筒（41）；所述沉淀池（3）和清液池（4）中間設有中央轉動機構（5），所述中央轉動機構（5）包括轉動筒（51），所述轉動筒（51）上端高出沉淀池（3）上平面，下端與沉淀池（3）底部轉動連接，并穿過支撐套筒（41）后伸出處理塔（1）外部，所述轉動筒（51）底部連接動力單元來帶動轉動筒（51）轉動，所述轉動筒（51）位于沉淀池（3）上部的外側壁上設有刮除機構（6）和過濾機構（7）；所述刮除機構（6）包括兩組，相對設置在轉動筒（51）外側，所述刮除機構（6）包括一端轉動連接在轉動筒（51）上的刮板（61），所述刮板（61）遠離轉動筒（51）一端連接有伸縮裝置，所述伸縮裝置能夠帶動刮板（61）底面與沉淀池（3）側壁貼合或遠離；所述過濾機構（7）包括兩組，每組包括連接桿和過濾網（75），所述連接桿一端與轉動筒（51）活動連接，另一端連接有拉動裝置，所述拉動裝置能夠拉動連接桿上下動作，且連接桿自然狀態下依靠自身重力能夠貼合沉淀池（3）的內側壁，所述連接桿和轉動筒（51）之間連接有過濾網（75）；兩組過濾機構（7）相對布置在轉動筒（51）外側，且兩組過濾機構（7）與兩組刮除機構（6）呈十字交叉狀分布在轉動筒（51）外側。

2.根據權利要求1所述的一種脫硫廢水處理系統，其特征在于，所述導流口（21）開口緊貼處理塔（1）一端側壁設置。

3.根據權利要求1所述的一種脫硫廢水處理系統，其特征在于，所述沉淀池（3）底部通過軸承（53）與轉動筒（51）轉動連接，所述軸承（53）外側設有護套（54）。

4.根據權利要求3所述的一種脫硫廢水處理系統，其特征在于，所述刮板（61）與轉動筒（51）連接端距離護套（54）上平面的高度差不大于3cm。

5.根據權利要求4所述的一種脫硫廢水處理系統，其特征在于，所述刮板（61）長度不小于沉淀池（3）側壁長度的一半。

6.根據權利要求1所述的一種脫硫廢水處理系統，其特征在于，所述連接桿包括長邊桿（72）、底桿（73）和滑動桿（74），所述轉動筒（51）在兩組過濾機構（7）所在平面的外側壁上設置有豎直滑軌（71），所述滑動桿（74）滑動設于豎直滑軌（71）內，其下端轉動連接底桿（73），所述底桿（73）另一端連接長邊桿（72），所述長邊桿（72）遠離底桿（73）一端連接拉動裝置，所述長邊桿（72）、底桿（73）和滑動桿（74）圍成區域內設有過濾網（75），所述底桿（73）下端設有過濾網（75）。

7.根據權利要求6所述的一種脫硫廢水處理系統，其特征在于，所述轉動筒（51）內部設有穿線管（52），底部設有動力箱（57），所述拉動裝置包括拉繩（77）和收卷裝置，所述收卷裝置安裝在動力箱（57）內，所述動力箱（57）內還設有電池和控制單元，所述拉繩（77）一端與長邊桿（72）連接，另一端穿過穿線管（52）進入動力箱（57）與收卷裝置連接。

8.根據權利要求7所述的一種脫硫廢水處理系統，其特征在于，所述伸縮裝置包括電動缸（64），所述轉動筒（51）上端設置上支撐板（55），用于裝配電動缸（64），所述電動缸（64）的線束穿過穿線管（52）與動力箱（57）內的控制單元電連接。

發明內容

為解決上述背景技術中存在的技術問題，本發明提供了一種脫硫廢水處理系統。

本發明技術方案如下：

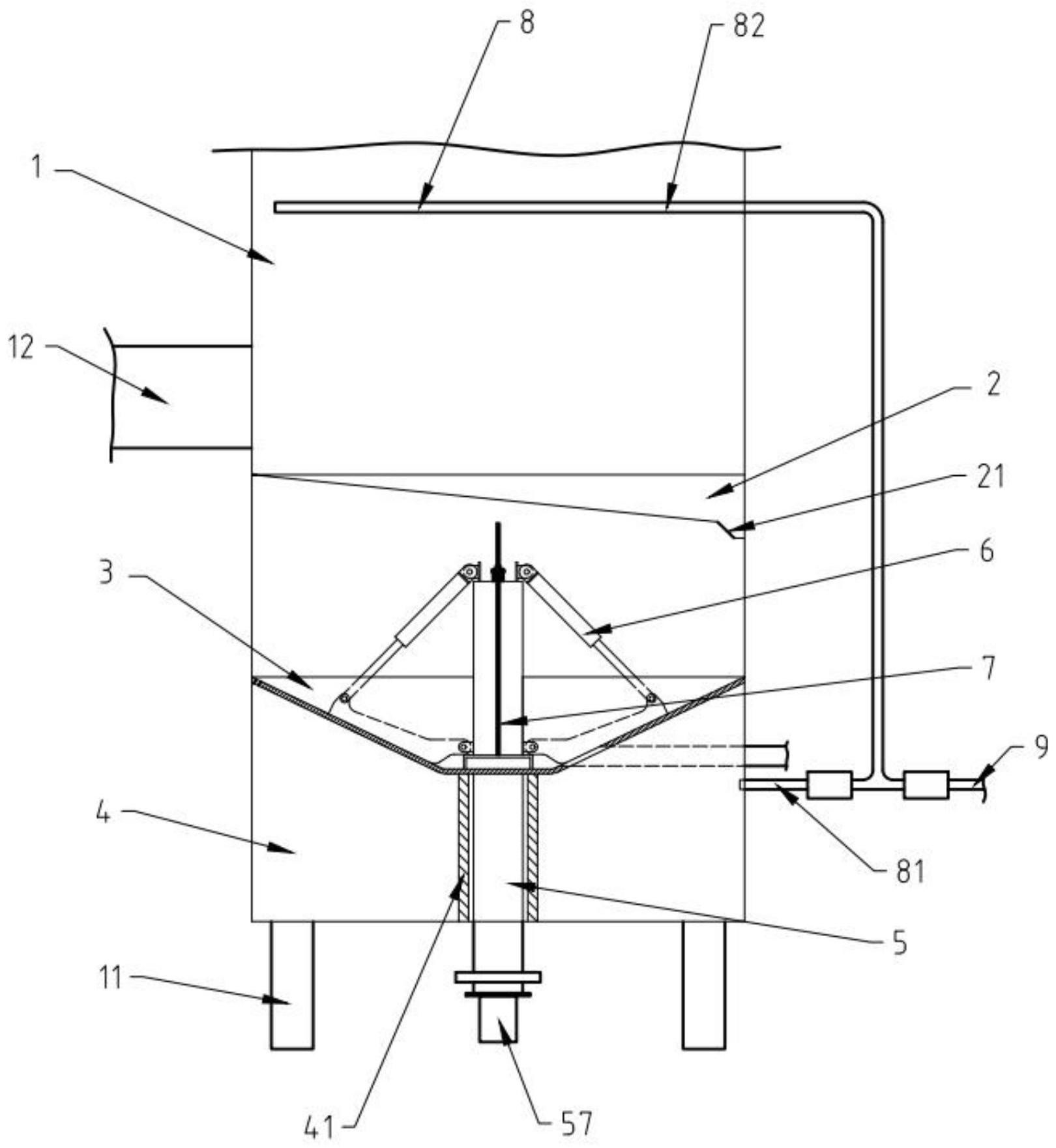

一種脫硫廢水處理系統，包括圓柱形處理塔和脫硫塔，處理塔底部設有支撐座，外側壁開設有進煙口，處理塔內部自上而下依次設有出煙口、除霧單元、噴淋單元、導流池、沉淀池和清液池，出煙口通過管道與脫硫塔連接；處理塔預處理煙氣，對煙氣加濕，同時濃縮廢水。

進煙口位于噴淋單元和導流池之間，并靠近導流池一側布置；

導流池形狀為倒置的斜圓錐形，上端開口與處理塔內徑相同，下端圓錐頭位置開設有導流口，導流口開口靠近處理塔一端側壁設置；

沉淀池形狀為倒置的正圓錐形，且底部為平面，其與導流池導流口相對一側上方開設有溢流口，其位于導流池導流口下方位置的底部開設有排液口，并通過排液管連接至處理塔外部，溢流口附近設置有濁度傳感器，待檢測到溢流口出水渾濁時，需對沉淀池進行清潔，清理掉沉淀的雜質；

處理塔位于沉淀池下部空間區域?yàn)榍逡撼�，清液池與溢流口相對一側的側壁上方連接有清水管，清水管后面設有動力裝置，清水管與噴淋管連接，噴淋管還連接有帶閥門的進液管，脫硫塔中的廢水能夠通過進液管進入噴淋單元。本申請通過在煙氣進入脫硫塔前先與脫硫廢水進行熱交換，可降低煙氣溫度，并提高煙氣濕度，從而為后面煙氣進脫硫塔脫硫節省了水資源消耗。而且，通過設置導流口與下部的溢流口相對設置，溢流口與下部的清水管相對設置，每一層的出水口均設置在上一層的相對位置，即最遠的位置，可使廢水得到充分沉淀，并使溢流口和清水管出水達到最清的程度。

沉淀池底部與清液池底部之間連接有支撐套筒，所述支撐套筒居中布置；

沉淀池和清液池中間設有中央轉動機構，中央轉動機構包括轉動筒，轉動筒上端高出沉淀池上平面，下端與沉淀池底部轉動連接，并穿過支撐套筒后伸出處理塔外部，轉動筒底部連接動力單元來帶動轉動筒轉動，轉動筒位于沉淀池上部的外側壁上設有刮除機構和過濾機構；

刮除機構包括一端轉動連接在轉動筒上的刮板，刮板遠離轉動筒一端連接有伸縮裝置，伸縮裝置能夠帶動刮板底面與沉淀池側壁貼合或遠離；

過濾機構至少包括兩組，每組包括連接桿和過濾網，連接桿一端與轉動筒活動連接，另一端連接有拉動裝置，拉動裝置能夠拉動連接桿上下動作，且連接桿自然狀態下依靠自身重力能夠貼合沉淀池的內側壁，連接桿和轉動筒之間連接有過濾網。

通過分別驅動轉動筒上的刮除機構或過濾機構與沉淀池底邊接觸，從而實現沉淀池刮除雜質和沉淀池廢水過濾兩種動作，從而有效利用廢水。

為防止導流口流出的廢水落入沉淀池水面時引起的大面積水面波動，影響沉淀效果，本申請?zhí)匾庠O(shè)計導流口開口緊貼處理塔一端側壁設置，讓水盡量順著處理塔側壁流下，加之溢流口位于導流口相對位置，可盡量減少導流口落水對溢流口出水造成的影響。

為提高刮除效果，刮除機構包括兩組，相對設置在轉動筒外側。

進一步的，沉淀池底部通過軸承與轉動筒轉動連接，軸承外側設有護套，以防止雜質積聚在軸承上。

進一步的，刮板與轉動筒連接端距離護套上平面的高度差不大于3cm。以使刮板轉動端盡量貼近沉淀池底面。由于沉淀物都堆積在沉淀池底部，如此設計便于將刮板底部貼近沉淀池底面，從而刮除這些沉淀物。另一方面，刮板與轉動筒連接端盡可能低，也便于設計伸縮裝置，使其能夠以較小伸縮行程便能將刮板拉起。

另外，刮板與伸縮裝置均為硬性連接，也是考慮到沉淀物較硬，必須將刮板頂緊在沉淀池底部，才能有效刮除沉淀物。

作為優選的方案，刮板長度不小于沉淀池側壁長度的一半，以提高刮除效率和刮除效果。

作為本申請的設計要點，兩組過濾機構相對布置在轉動筒外側，且兩組過濾機構與兩組刮除機構呈十字交叉狀分布在轉動筒外側。考慮到導流口流下的廢水至少要進過過濾機構的過濾才能到達最遠端的溢流口流下，因此，兩組過濾機構也要相對設計，在導流口與溢流口相對設計的前提下，不管過濾機構隨轉動筒轉動至何位置，均會將導流口與溢流口分割到兩個不同區域中，從而使導流口流下的廢水必須經過過濾結構過濾后才能從溢流口流出。而兩組刮除機構也要相對設置才能最大化刮除效率和刮除效果，加之，刮除機構和過濾機構均需要連接至轉動筒頂端，因此，將他們呈十字交叉狀設計即可提高各自的使用效果，也能方便的將他們布置在轉動筒頂端而不會互相干涉。

作為其中一種實施方案，過濾機構在刮除機構工作時需收攏至最小，為達到此效果，連接桿包括長邊桿、底桿和滑動桿，轉動筒在兩組過濾機構所在平面的外側壁上設置有豎直滑軌，滑動桿滑動設于豎直滑軌內，其下端轉動連接底桿，底桿另一端連接長邊桿，長邊桿遠離底桿一端連接拉動裝置，長邊桿、底桿和滑動桿圍成區域內設有過濾網，底桿下端設有過濾網。如此，連接桿在展開時，可保證伸展面內無死角的過濾懸浮物，收攏時，可通過拉動裝置拉動長邊桿，進行拉動整個連接桿沿豎直滑軌上移，從而減少過濾機構在沉淀池中占用的面積，便于刮除機構工作。

進一步的，轉動筒內部設有穿線管，底部設有動力箱，拉動裝置包括拉繩和收卷裝置，收卷裝置安裝在動力箱內，動力箱內還設有電池和控制單元，拉繩一端與長邊桿連接，另一端穿過穿線管進入動力箱與收卷裝置連接。通過控制收卷裝置正反轉，可實現過濾機構收攏或展開，而且過濾機構不像刮除機構那樣需要大力抵在沉淀池底部，過濾機構完全可以依靠自身重力展開，因此，采用拉繩和收據裝置，可減少在處理塔內部的布置難度，方便在處理塔外部來布置拉動裝置。

進一步的，伸縮裝置包括電動缸，以更好的適應轉動筒轉動，轉動筒上端設置上支撐板，用于裝配電動缸，電動缸的線束穿過穿線管與動力箱內的控制單元電連接。

通過上述設計，本發明脫硫廢水處理系統，通過在煙氣進入脫硫塔前先與脫硫廢水進行熱交換，可降低煙氣溫度，并提高煙氣濕度，從而為后面煙氣進脫硫塔脫硫節省了水資源消耗。而且，廢水優先與煙氣熱反應后，還會起到濃縮廢水效果，便于后期收集沉淀物壓濾。

本發明脫硫廢水處理系統，通過設置導流口與下部的溢流口相對設置，溢流口與下部的清水管相對設置，每一層的出水口均設置在上一層的相對位置，即最遠的位置，可使廢水得到充分沉淀，并使溢流口和清水管出水達到最清的程度。

本發明脫硫廢水處理系統，兩組過濾機構與兩組刮除機構呈十字交叉狀分布在轉動筒外側，在導流口與溢流口相對設計的前提下，不管過濾機構隨轉動筒轉動至何位置，均會將導流口與溢流口分割到兩個不同區域中，從而使導流口流下的廢水必須經過過濾結構過濾后才能從溢流口流出，且將他們呈十字交叉狀設計即可提高各自的使用效果，也能方便的將他們布置在轉動筒頂端而不會互相干涉。

（發明人：史彥男;白宗武）
