公布日：2023.04.07

申請日：2022.12.19

分類號：B01D36/00(2006.01)I;B01D29/03(2006.01)I;B01D29/68(2006.01)I;B01D29/90(2006.01)I

摘要

本發明涉及一種用于處理含油污水的反沖洗式的除渣裝置及除渣方法。除渣裝置包括箱體、上堰板、下堰板、濾網、進水裝置。上堰板固定連接在箱體的開口處。下堰板固定安裝在箱體內。濾網固定安裝在圓臺體腔內。濾網位于下堰板的正下方。進水裝置與箱體連通，且進水端低于濾網并高于下堰板的底端。本發明通過濾網將含油污水中的固相廢渣截留在箱體的底部，采用上堰板濾除浮渣、下堰板截流緩沖，在排放固相廢渣時通過含油污水液位下降對濾網形成反沖洗，將堵塞或附著在濾網上的固相廢渣沖洗并排出。本發明的除渣裝置不僅除渣精度高、效率快、防堵塞，還具有節能環保、降低處理成本的優點。

權利要求書

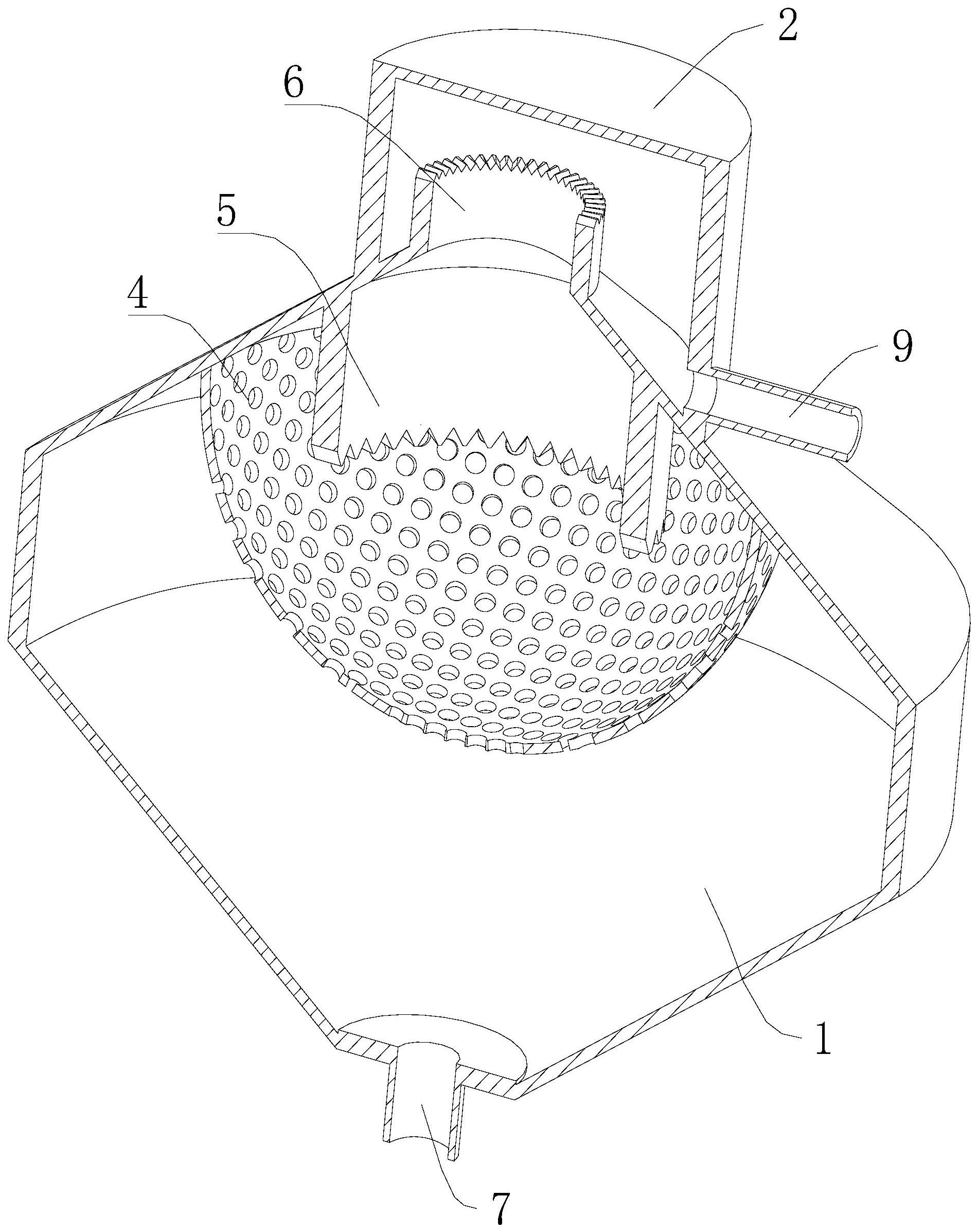

1.一種用于含油污水的反沖洗式的除渣裝置，其包括箱體、上堰板、溢流箱和排放裝置；所述箱體的內部設置有用于蓄積含油污水的空腔；所述空腔包括處于頂部的圓臺體腔和處于底部的倒圓臺體腔；所述上堰板固定連接在所述箱體的開口處；所述上堰板為空心的圓柱體結構，且所述上堰板的內腔與所述圓臺體腔連通；所述上堰板的頂端設置為鋸齒狀結構；所述溢流箱固定連接在所述箱體的外壁上并收容所述上堰板；所述排放裝置與所述箱體的底部連通，用于排出箱體底部的含油污水；其特征在于，所述除渣裝置還包括：下堰板，其固定安裝在所述圓臺體腔內；所述下堰板也為空心的圓柱體結構，且所述下堰板的底端也設置為鋸齒狀結構；濾網，其為半球體結構；所述濾網固定安裝在所述圓臺體腔內，將所述箱體的內腔分隔為上方的溢流腔和下方的隔離腔；且所述濾網位于所述下堰板的正下方；以及進水裝置，其與所述箱體連通，用于向所述箱體內輸送含油污水；所述進水裝置與所述箱體的連通處位于所述濾網的下方且不低于所述下堰板的底端。

2.根據權利要求1所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述除渣裝置還包括排油管；所述排油管與所述溢流箱的底端連通，用于將所述溢流箱內的油液排出。

3.根據權利要求1所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述進水裝置包括水泵、進水管和電動閥門一；所述進水管的一端與所述箱體連通，所述進水管的另一端與所述水泵連通；所述進水管靠近所述箱體的一端處于所述濾網的下方并高于所述下堰板的底端；所述電動閥門一安裝在所述進水管上，用于控制所述進水管的通斷狀態。

4.根據權利要求3所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述除渣裝置還包括加熱裝置，所述加熱裝置安裝在所述進水管靠近所述箱體的一端；所述加熱裝置為紅外加熱器或碳纖維加熱器。

5.根據權利要求3所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述除渣裝置還包括吸油裝置，所述吸油裝置包括油泵、吸油管和電動閥門二；所述吸油管的一端與所述箱體連通，所述吸油管的另一端與所述油泵連通；所述吸油管靠近所述箱體的一端高于所述進水管靠近所述箱體的一端；電動閥門一安裝在所述進水管上，用于控制所述進水管的通斷狀態。

6.根據權利要求1所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述排放裝置包括污泥泵、排水管和電動閥門三；所述排水管的一端與所述箱體的底部連通，所述排水管的另一端與所述污泥泵連通；所述電動閥門三安裝在所述排水管上，用于控制所述排水管的通斷狀態。

7.根據權利要求1所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述除渣裝還包括流量計、溫度傳感器、液位計、含油量檢測儀和控制器；所述流量計安裝在所述進水裝置上，用于實時測量所述進水裝置的進水速率v；所述溫度傳感器安裝在所述進水裝置內，用于測量所述進水裝置的出水端的含油污水的平均溫度T；所述液位計安裝在所述箱體內，用于測量所述箱體內的含油污水的深度h；所述含油量檢測儀安裝在所述箱體上，用于檢測上限位的含油污水的含油量ω1和下限位的含油污水的含油量ω2；所述上限位位于所述下堰板和所述箱體的內壁之間，所述下限位不高于所述濾網；所述控制器用于：一、控制所述進水裝置按照最大功率進水；同時根據所述進水速率v在一個轉換表中查詢加熱功率P，進而按照所述加熱功率P對含油污水進行加熱，以使所述平均溫度T處于一個預設的溫度范圍內；所述轉換表表征所述進水速率v與所述加熱功率P的映射關系；二、判斷所述深度h是否達到一個預設的高度h0，是則控制所述進水裝置按照一個預設的進水速率v0進水；三、判斷所述含油量ω2是否低于一個預設的閾值ω0，是則控制啟動所述排放裝置，直至所述深度h低于一個預設的深度h2；四、判斷所述含油量ω1是否高于一個預設的閾值ωh，是則將位于所述下堰板與所述箱體內壁之間的油液排出。

8.一種用于含油污水的反沖洗式的除渣方法，其應用于如權利要求1至7中任意一項所述的用于含油污水的反沖洗式的除渣裝置，其特征在于，所述除渣方法包括如下步驟：S1：將含油污水加熱后導入箱體內；含油污水的進水過程具體如下：判斷箱體內的含油污水的深度h是否低于一個預設的深度h0，是則含油污水按照最大進水速率vmax進水；否則含油污水按照速率v0進水；根據含油污水的進水速率v在一個預存的轉換表中查詢對應的加熱功率P，進而按照所述加熱功率P對含油污水進行加熱，以使含油污水的平均溫度T處于一個預設的溫度范圍內；所述轉換表表征所述進水速率v與所述加熱功率P的映射關系；S2：過濾含油污水中的固相廢渣；S3：過濾含油污水中的浮渣；S4：將含油污水在所述箱體內分層后形成的油層或油水混合層排出；S5：將分離后的污泥排出；其中，污泥的排放條件為：下限位的含油量ω2低于一個預設的閾值ω0。

9.根據權利要求8所述的用于含油污水的反沖洗式的除渣方法，其特征在于，在步驟S2中，所述固相廢渣通過以下方法濾除：在所述箱體內安裝濾網；含油污水從濾網下方進水，進而通過箱體頂部排出；含油污水中的固相廢渣被截留在濾網下方，通過排污裝置將固相廢渣排出，同時反沖洗堵塞在濾網上的固相廢渣。

10.根據權利要求8所述的用于含油污水的反沖洗式的除渣方法，其特征在于，在步驟S3中，所述浮渣通過以下方法濾除：將所述箱體的出口設置為鋸齒狀結構，含油污水通過鋸齒狀結構向四面流出，通過鋸齒狀結構將浮渣截留在箱體內。

發明內容

基于此，有必要針對現有的除渣裝置存在除渣效率低、除渣效果差的問題，提供一種用于處理含油污水的反沖洗式的除渣裝置及除渣方法。

本發明通過以下技術方案實現：一種用于處理含油污水的反沖洗式的除渣裝置包括箱體、上堰板、溢流箱、排放裝置、下堰板、濾網、進水裝置、排油管、加熱裝置、吸油裝置、流量計、溫度傳感器、液位計、含油量檢測儀和控制器。

箱體的內部設置有用于蓄積含油污水的空腔�？涨话�括處于頂部的圓臺體腔和處于底部的倒圓臺體腔。上堰板固定連接在箱體的開口處。上堰板為空心的圓柱體結構，且上堰板的內腔與圓臺體腔連通。上堰板的頂端設置為鋸齒狀結構。溢流箱固定連接在箱體的外壁上并收容上堰板。溢流箱為空心的圓柱體或空心的長方體等，其用于蓄積通過上堰板排出的油液。排放裝置與箱體的底部連通，用于排出箱體底部的含油污水。

下堰板固定安裝在圓臺體腔內。下堰板也為空心的圓柱體結構，且下堰板的底端也設置為鋸齒狀結構。濾網為半球體結構。濾網固定安裝在圓臺體腔內，將箱體的內腔分隔為上方的溢流腔和下方的隔離腔。且濾網位于下堰板的正下方。進水裝置與箱體連通，用于向箱體內輸送含油污水。進水裝置與箱體的連通處位于濾網的下方且不低于下堰板的底端。

上述除渣裝置通過進水裝置將含油污水導入箱體內，通過濾網將含油污水中的固相廢渣截留在箱體的底部，同時，下堰板對進水的含油污水進行緩沖，避免對已分層或正在分成的含油污水造成沖擊，保持箱體內的含油污水的分離效率。當箱體內處于一個預設高度之下的含油污水滿足排放標準時，將此部分含油污水全部排出，同時對濾網形成反沖洗，將堵塞或附著在濾網上的固相廢渣沖洗并排出。上述除渣裝置不僅具有除渣精度高、效率快、防堵塞的優點，還具有節能環保、降低處理成本的優點。

在其中一個實施例中，排油管與溢流箱的底端連通，用于將溢流箱內的油液排出。排油管與溢流箱連通的一端高于排油管的另一端，以使溢流箱內的含油污水在重力作用下直接向外排出。

在其中一個實施例中，進水裝置包括水泵、進水管和電動閥門一。進水管的一端與箱體連通，進水管的另一端與水泵連通。進水管靠近箱體的一端處于濾網的下方并高于下堰板的底端。電動閥門一安裝在進水管上，用于控制進水管的通斷狀態。

在其中一個實施例中，加熱裝置安裝在進水管靠近箱體的一端。加熱裝置為紅外加熱器或碳纖維加熱器。通過加熱裝置對含油污水進行預熱，以使導入箱體內的含油污水的溫度不小于一個預設的溫度，從而使含油污水中的固相油融化為液相油，保持油液的流通性。

在其中一個實施例中，吸油裝置包括油泵、吸油管和電動閥門二。吸油管的一端與箱體連通，吸油管的另一端與油泵連通。吸油管靠近箱體的一端高于進水管靠近箱體的一端。電動閥門一安裝在進水管上，用于控制進水管的通斷狀態。

在其中一個實施例中，排放裝置包括污泥泵、排水管和電動閥門三。排水管的一端與箱體的底部連通，排水管的另一端與污泥泵連通。電動閥門三安裝在排水管上，用于控制排水管的通斷狀態。

在其中一個實施例中，流量計安裝在進水裝置上，用于實時測量進水裝置的進水速率v。溫度傳感器安裝在進水裝置內，用于測量進水裝置的出水端的含油污水的平均溫度T。液位計安裝在箱體內，用于測量箱體內的含油污水的深度h。含油量檢測儀安裝在箱體上，用于檢測上限位的含油污水的含油量ω1和下限位的含油污水的含油量ω2。上限位位于下堰板和箱體的內壁之間，下限位不高于濾網。

控制器用于：一、控制進水裝置按照最大功率進水。同時根據進水速率v在一個轉換表中查詢加熱功率P，進而按照加熱功率P對含油污水進行加熱，以使平均溫度T處于一個預設的溫度范圍內。轉換表表征進水速率v與加熱功率P的映射關系。

二、判斷深度h是否達到一個預設的高度h0，是則控制進水裝置按照一個預設的進水速率v0進水。

三、判斷含油量ω2是否低于一個預設的閾值ω0，是則控制啟動排放裝置，直至深度h低于一個預設的深度h2。

四、判斷含油量ω1是否高于一個預設的閾值ωh，是則將位于下堰板與箱體內壁之間的油液排出。

本發明還提供一種用于含油污水的反沖洗式的除渣方法，除渣方法包括如下過程：

S1：將含油污水加熱后導入箱體內。含油污水的進水過程具體如下：

判斷箱體內的含油污水的深度h是否低于一個預設的深度h0，是則含油污水按照最大進水速率vmax進水。否則含油污水按照速率v0進水。根據含油污水的進水速率v在一個預存的轉換表中查詢對應的加熱功率P，進而按照加熱功率P對含油污水進行加熱，以使含油污水的平均溫度T處于一個預設的溫度范圍內。轉換表表征進水速率v與加熱功率P的映射關系。

S2：過濾含油污水中的固相廢渣。

S3：過濾含油污水中的浮渣。

S4：將含油污水在箱體內分層后形成的油層或油水混合層排出。

S5：將分離后的污泥排出。其中，污泥的排放條件為：下限位的含油量ω2低于一個預設的閾值ω0。

在其中一個實施例中，固相廢渣通過以下方法濾除：在箱體內安裝濾網。含油污水從濾網下方進水，進而通過箱體頂部排出。含油污水中的固相廢渣被截留在濾網下方，通過排污裝置將固相廢渣排出，同時反沖洗堵塞在濾網上的固相廢渣。

在其中一個實施例中，浮渣通過以下方法濾除：將箱體的出口設置為鋸齒狀結構，含油污水通過鋸齒狀結構向四面流出，通過鋸齒狀結構將浮渣截留在箱體內。

相較于現有技術，本發明具有如下有益效果：

1.本發明的除渣裝置通過進水裝置將含油污水導入箱體內，通過濾網將含油污水中的固相廢渣截留在箱體的底部，同時，下堰板對進水的含油污水進行緩沖，避免對已分層或正在分成的含油污水造成沖擊，保持箱體內的含油污水的分離效率。當箱體內處于一個預設高度之下的含油污水滿足排放標準時，將此部分含油污水全部排出，同時對濾網形成反沖洗，將堵塞或附著在濾網上的固相廢渣沖洗并排出。本發明的除渣裝置不僅具有除渣精度高、效率快、防堵塞的優點，還具有節能環保、降低處理成本的優點。

2.本發明的除渣裝置通過安裝具有鋸齒狀結構的上、下堰板，將含油污水中的浮渣濾除，減少排出油液中的浮渣量，提高油液回收的純度。

3.本發明的除渣裝置通過對含油污水的進水速率、進水溫度以及含油污水的深度進行實時測量，進而實時調節進水速率及加熱裝置的輸出功率，不僅能使含油污水中的固相油轉換為液相油，避免固相油堵塞濾網，同時根據進水速率實時調節加熱裝置的輸出速率，以使?jié)M足含油污水的加熱條件的同時，降低能耗。

（發明人：孟行健;魏道春;王玉峰;董小娜;金燦;熊友元）
