公布日：2023.05.09
申請日：2023.01.03
分類號：C02F9/00(2023.01)I;C02F1/66(2023.01)I;C02F3/00(2023.01)I
摘要
本發明公開了一種含胺廢水的回收處理裝置及方法，包括：混勻裝置，接收廢水和酸液后進行混勻攪拌；所述混勻裝置通過管道和閥門與第一提升泵連接，所述第一提升泵通過管道與閥門連接反應池，通過所述第一提升泵將所述廢水從所述混勻裝置輸送到反應池中進行生化反應；所述反應池與沉淀池連接，所述沉淀池上方通過管道與廢水產品箱連接，所述廢水產品箱通過第二提升泵將處理合格的廢水輸出；該裝置通過中和鹽酸儲箱輸送酸液進行中和，并對中和后的廢水進行生化處理，可以將將COD值降到比較低的水平，使得廢水在進入去廢水處理系統后使系統的液態環境穩定。
權利要求書

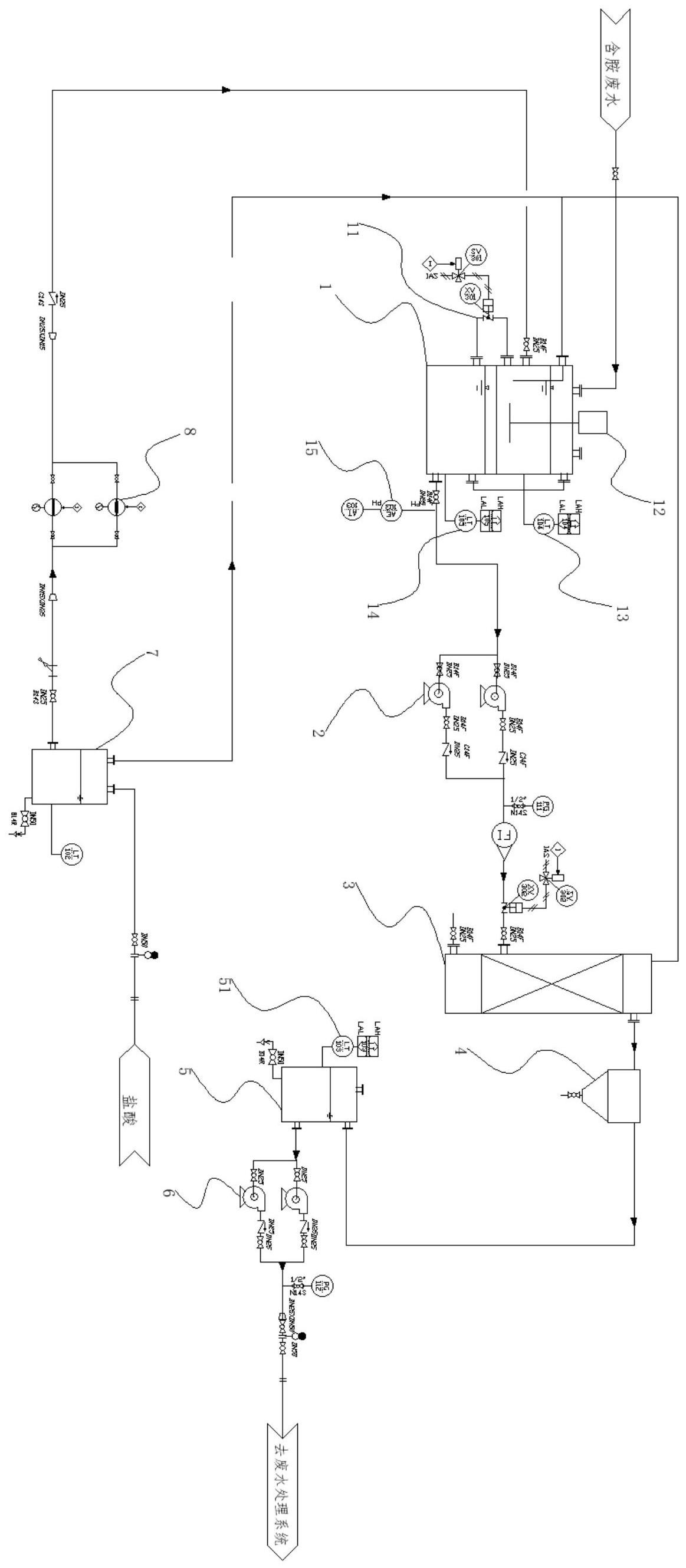

1.一種含胺廢水的回收處理裝置，其特征在于，包括：混勻裝置(1)，接收廢水和酸液后進行混勻攪拌；所述混勻裝置(1)通過管道和閥門與第一提升泵(2)連接，所述第一提升泵(2)通過管道與閥門連接反應池(3)，通過所述第一提升泵(2)將所述廢水從所述混勻裝置(1)輸送到反應池(3)中進行生化反應；所述反應池(3)與沉淀池(4)連接，所述沉淀池(4)上方通過管道與廢水產品箱(5)連接，所述廢水產品箱(5)通過第二提升泵(6)將處理合格的廢水輸出。
2.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述混勻裝置(1)還與中和鹽酸儲箱(7)連接，所述混勻裝置(1)與所述中和鹽酸儲箱(7)之間設有酸液計量泵(8)，將所述中和鹽酸儲箱(7)中的酸液輸送到所述混勻裝置(1)中。
3.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述混勻裝置(1)設有雙層，通過連通閥(11)進行控制聯通，所述廢水從外界輸送到所述混勻裝置(1)的上層，所述混勻裝置(1)的頂部設有攪拌裝置(12)，對上層部分的溶液進行攪拌混合，在所述混勻裝置(1)上層的另一側設有第一液位傳感器(13)，下層設有第二液位傳感器(14)。
4.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述混勻裝置(1)的下層還設有在線pH計(15)將檢測的pH數值發送到在線監測設備進行監測。
5.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述第一提升泵(2)將混勻后的廢液輸送到反應池(3)中進行生化反應，所述反應池的底部設有曝氣口(31)。
6.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述反應池(3)通過管道與所述沉淀池(4)連接，所述沉淀池下方設有閥體，在沉淀時關閉，使澄清液在所述沉淀池(4)上方，通過管路流入所述廢水產品箱(5)中。
7.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述廢水產品箱(5)內部設有濾膜，對接收的溶液進一步過濾，并流入濾膜下層空間中，在所述濾膜下層空間的內壁上設有第三液位傳感器(51)，底部通過球閥設有排水地漏；所述廢水產品箱(5)底部還通過管道連接有所述第二提升泵(6)，在所述第二提升泵(6)的一側設有壓力觀察表，通過所述第二提升泵(6)將處理完成后的廢水輸送到去廢水處理系統中，完成廢水除胺。
8.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述中和鹽酸儲箱(7)的上方設有氣路管路，分別連接在所述混勻裝置(1)和所述反應池(3)的頂部。
9.根據權利要求1所述的一種含胺廢水的回收處理裝置，其特征在于：所述廢水為采用離子交換樹脂法凈化胺液后，使用氫氧化鈉溶液對離子交換樹脂進行再生產后產生的廢水。
10.一種含胺廢水的回收處理方法，其特征在于，所述方法適用于上述權利要求1-9中任一項所述的裝置，包括：S1：廢水先進入混勻裝置(1)的上層，并開啟攪拌，在廢水達到高液位后，通過中和鹽酸儲箱(7)輸入鹽酸溶液進行pH調節；S2：調節完成后將廢水輸送到所述混勻裝置(1)的下層，將中和好的廢水經過第一提升泵(2)輸入到反應池(3)的下方，進行生化反應；S3：反應處理后的廢水從所述反應池(3)的上方溢流進入沉淀池(4)，經過沉降后提升水質，所述沉淀池(4)進一步溢流，使合格廢水進入廢水產品箱(5)；S4:所述廢水產品箱(5)通過第二提升泵(6)將廢水輸送到去廢水處理系統中，用于回收利用。
發明內容
本發明的目的是針對現有技術中存在的問題，提供一種含胺廢水的回收處理裝置及方法。
為了實現上述目的，本發明采用了如下技術方案：一種含胺廢水的回收處理裝置，包括：
混勻裝置，接收廢水和酸液后進行混勻攪拌；
所述混勻裝置通過管道和閥門與第一提升泵連接，所述第一提升泵通過管道與閥門連接反應池，通過所述第一提升泵將所述廢水從所述混勻裝置輸送到反應池中進行生化反應；
所述反應池與沉淀池連接，所述沉淀池上方通過管道與廢水產品箱連接，所述廢水產品箱通過第二提升泵將處理合格的廢水輸出。
作為上述技術方案的進一步描述：所述混勻裝置還與中和鹽酸儲箱連接，所述混勻裝置與所述中和鹽酸儲箱之間設有酸液計量泵，將所述中和鹽酸儲箱中的酸液輸送到所述混勻裝置中。
作為上述技術方案的進一步描述：所述混勻裝置設有雙層，通過連通閥進行控制聯通，所述廢水從外界輸送到所述混勻裝置的上層，所述混勻裝置的頂部設有攪拌裝置，對上層部分的溶液進行攪拌混合，在所述混勻裝置上層的另一側設有第一液位傳感器，下層設有第二液位傳感器。
作為上述技術方案的進一步描述：所述混勻裝置的下層還設有在線pH計將檢測的pH數值發送到在線監測設備進行監測。
作為上述技術方案的進一步描述：所述第一提升泵將混勻后的廢液輸送到反應池中進行生化反應，所述反應池的底部設有曝氣口。
作為上述技術方案的進一步描述：所述反應池通過管道與所述沉淀池連接，所述沉淀池下方設有閥體，在沉淀時關閉，使澄清液在所述沉淀池上方，通過管路流入所述廢水產品箱中。
作為上述技術方案的進一步描述：所述廢水產品箱內部設有濾膜，對接收的溶液進一步過濾，并流入濾膜下層空間中，在所述濾膜下層空間的內壁上設有第三液位傳感器，底部通過球閥設有排水地漏；
所述廢水產品箱底部還通過管道連接有所述第二提升泵，在所述第二提升泵的一側設有壓力觀察表，通過所述第二提升泵將處理完成后的廢水輸送到去廢水處理系統中，完成廢水除胺。
作為上述技術方案的進一步描述：所述中和鹽酸儲箱的上方設有氣路管路，分別連接在所述混勻裝置和所述反應池的頂部。
作為上述技術方案的進一步描述：所述廢水為采用離子交換樹脂法凈化胺液后，使用氫氧化鈉溶液對離子交換樹脂進行再生產后產生的廢水。
還包括一種含胺廢水的回收處理方法，所述方法適用于上述技術方案中任一項所述的裝置，包括：
S1：廢水先進入混勻裝置的上層，并開啟攪拌，在廢水達到高液位后，通過中和鹽酸儲箱輸入鹽酸溶液進行pH調節；
S2：調節完成后將廢水輸送到所述混勻裝置的下層，將中和好的廢水經過第一提升泵輸入到反應池的下方，進行生化反應；
S3：反應處理后的廢水從所述反應池的上方溢流進入沉淀池，經過沉降后提升水質，所述沉淀池進一步溢流，使合格廢水進入廢水產品箱；
S4:所述廢水產品箱通過第二提升泵將廢水輸送到去廢水處理系統中，用于回收利用。
上述技術方案具有如下優點或有益效果：
1、本發明中胺液主要為離子交換樹脂的再生廢水，通過中和鹽酸儲箱輸送酸液進行中和，并對中和后的廢水進行生化處理，可以將將COD值降到比較低的水平。
2、采用生化處理的方式對中和的廢水進行處理，解決胺液凈化裝置再生廢水前期高pH、高COD的問題，使得廢水在進入去廢水處理系統后使系統的液態環境穩定。
（發明人：孫秉乾;王建軍）
