公布日：2023.05.09

申請日：2022.10.10

分類號：C02F9/00(2023.01)I;C02F1/24(2023.01)N;C02F1/461(2023.01)N;C02F1/62(2023.01)N;C02F1/72(2023.01)N;C02F1/70(2023.01)N;C02F101/20(2006.01)N

摘要

本發明公開了一種重金屬廢水的處理工藝，其使用了一種重金屬廢水的處理裝置，該重金屬廢水的處理裝置包括底板，所述底板頂部依次設有廢水收集池、氣浮單元、電解單元、金屬捕捉單元和中間水池，采用上述重金屬廢水的處理裝置進行重金屬廢水處理時的具體處理工藝如下：S1、通過廢水收集池對重金屬廢水進行收集并儲存；S2、將廢水收集池內重金屬廢水輸送到氣浮單元內，加入具有和重金屬廢水相反的電荷的撲集劑生成絡合物或沉淀物，使其附著在氣泡上。本發明通過簡化了處理程序，能提高重金屬回收率，并且減少化學試劑的添加，比較環保，并且本工藝使用的裝置能提高反應效率，便于對氣浮單元生成的絡合物進行過濾收集。

權利要求書

1.一種重金屬廢水的處理工藝，其使用了一種重金屬廢水的處理裝置，該重金屬廢水的處理裝置包括底板(1)，所述底板(1)頂部依次設有廢水收集池(2)、氣浮單元、電解單元、金屬捕捉單元和中間水池(3)，其特征在于：采用上述重金屬廢水的處理裝置進行重金屬廢水處理時的具體處理工藝如下：S1、通過廢水收集池(2)對重金屬廢水進行收集并儲存；S2、將廢水收集池(2)內重金屬廢水輸送到氣浮單元內，加入具有和重金屬廢水相反的電荷的撲集劑生成絡合物或沉淀物，使其附著在氣泡上，形成浮渣而去除一部分重金屬；S3、將在氣浮單元內被去除一部分重金屬的廢水輸送到電解單元內，使廢水中重金屬離子通過電解過程在陽-陰兩極上分別發生氧化和還原反應使重金屬富集；S4、將富集重金屬的廢水輸送到金屬捕捉單元內，投加重金屬捕捉劑，通過多種螯合基團對重金屬離子螯合，產生疏水性結構而沉淀，并將沉淀去除；S5、將去除重金屬沉淀的廢水輸送到中間水池(3)內儲存；所述氣浮單元包括第一反應池(4)，所述廢水收集池(2)與第一反應池(4)之間設有第一水泵，所述第一水泵與第一反應池(4)之間設有進料反應箱(5)，所述進料反應箱(5)內部設有反應結構，所述進料反應箱(5)與第一反應池(4)之間連接有進料管(6)，所述進料管(6)設置在第一反應池(4)底部一側，所述第一水泵輸入端與廢水收集池(2)相連接，所述第一水泵輸出端與進料反應箱(5)相連接，所述進料反應箱(5)一側設有撲集劑裝料箱(7)，所述撲集劑裝料箱(7)頂部設有撲集劑水泵(8)，所述進料反應箱(5)頂部一側連接有撲集劑添加管(9)，所述撲集劑添加管(9)上設有控制閥，所述撲集劑水泵(8)輸入端與撲集劑裝料箱(7)相連接，所述撲集劑水泵(8)輸出端與撲集劑添加管(9)相連接，所述第一反應池(4)內壁底部設有氣浮機(10)，所述第一反應池(4)一側設有濾水池(11)，所述濾水池(11)內部可拆卸連接有過濾網架(12)，所述第一反應池(4)與濾水池(11)之間固定連接有過渡通道(13)，所述過渡通道(13)頂部設有將絡合物清到過濾網架(12)內的清泥結構；所述反應結構包括第一反應板(14)和第二反應板(15)，所述第一反應板(14)固定連接在進料反應箱(5)內壁頂部，所述第二反應板(15)固定連接在進料反應箱(5)內壁底部，所述第一反應板(14)和第二反應板(15)均設置為波浪形，所述第一反應板(14)和第二反應板(15)數量均設置為多個，所述第一反應板(14)和第二反應板(15)均向第一反應池(4)方向傾斜。

2.根據權利要求1所述的一種重金屬廢水的處理工藝，其特征在于：所述清泥結構包括轉動軸(16)和刮板(17)，所述轉動軸(16)設置在過渡通道(13)內壁之間，所述刮板(17)固定連接在轉動軸(16)外表面，所述過渡通道(13)前部固定安裝有第一電機，所述第一電機輸出軸與轉動軸(16)固定連接，所述刮板(17)截面形狀設置為L形。

3.根據權利要求1所述的一種重金屬廢水的處理工藝，其特征在于：所述第一反應池(4)截面形狀設置為梯形，所述第一反應池(4)底部寬度小于頂部寬度。

4.根據權利要求1所述的一種重金屬廢水的處理工藝，其特征在于：所述廢水收集池(2)頂部設有進料斗(18)，所述進料斗(18)內部設有用于過濾重金屬廢水內固體雜質的第一過濾網(19)。

5.根據權利要求1所述的一種重金屬廢水的處理工藝，其特征在于：所述電解單元包括電解池(20)，所述電解池(20)設置在濾水池(11)一側，所述電解池(20)與濾水池(11)之間設有第二水泵，所述第二水泵輸入端與濾水池(11)相連接，所述第二水泵輸出端與電解池(20)相連接，所述電解池(20)內部設有用于電解的石墨電極板組(21)。

6.根據權利要求5所述的一種重金屬廢水的處理工藝，其特征在于：所述金屬捕捉單元包括第二反應池(22)，所述第二反應池(22)設置在電解池(20)一側，所述第二反應池(22)與電解池(20)之間設有第三水泵，所述第三水泵輸入端與電解池(20)相連接，所述第三水泵輸出端與第二反應池(22)相連接，所述第二反應池(22)內部底部設有沉淀區(23)，所述第二反應池(22)頂部設有頂蓋(24)，所述頂蓋(24)頂部設有第二電機，所述第二反應池(22)內部設有攪拌桿(25)，所述攪拌桿(25)頂部與第二電機輸出軸固定連接。

7.根據權利要求6所述的一種重金屬廢水的處理工藝，其特征在于：所述中間水池(3)頂部設有過濾箱(26)，所述中間水池(3)底部一側設有排水管，所述中間水池(3)與第二反應池(22)之間設有第四水泵，所述第四水泵輸入端與第二反應池(22)相連接，所述第四水泵輸出端與過濾箱(26)相連接。

8.根據權利要求7所述的一種重金屬廢水的處理工藝，其特征在于：所述過濾箱(26)截面形狀設置為梯形，所述過濾箱(26)內部可拆卸連接有第二過濾網(27)。

發明內容

本發明的目的是提供一種重金屬廢水的處理工藝，以解決現有的重金屬廢水的處理工藝過程復雜，且重金屬回收率較低，在處理過程中需要加入很多化學試劑，不夠環保，且傳統的氣浮裝置不能充分的反應，生成的絡合物不便于過濾收集的問題。

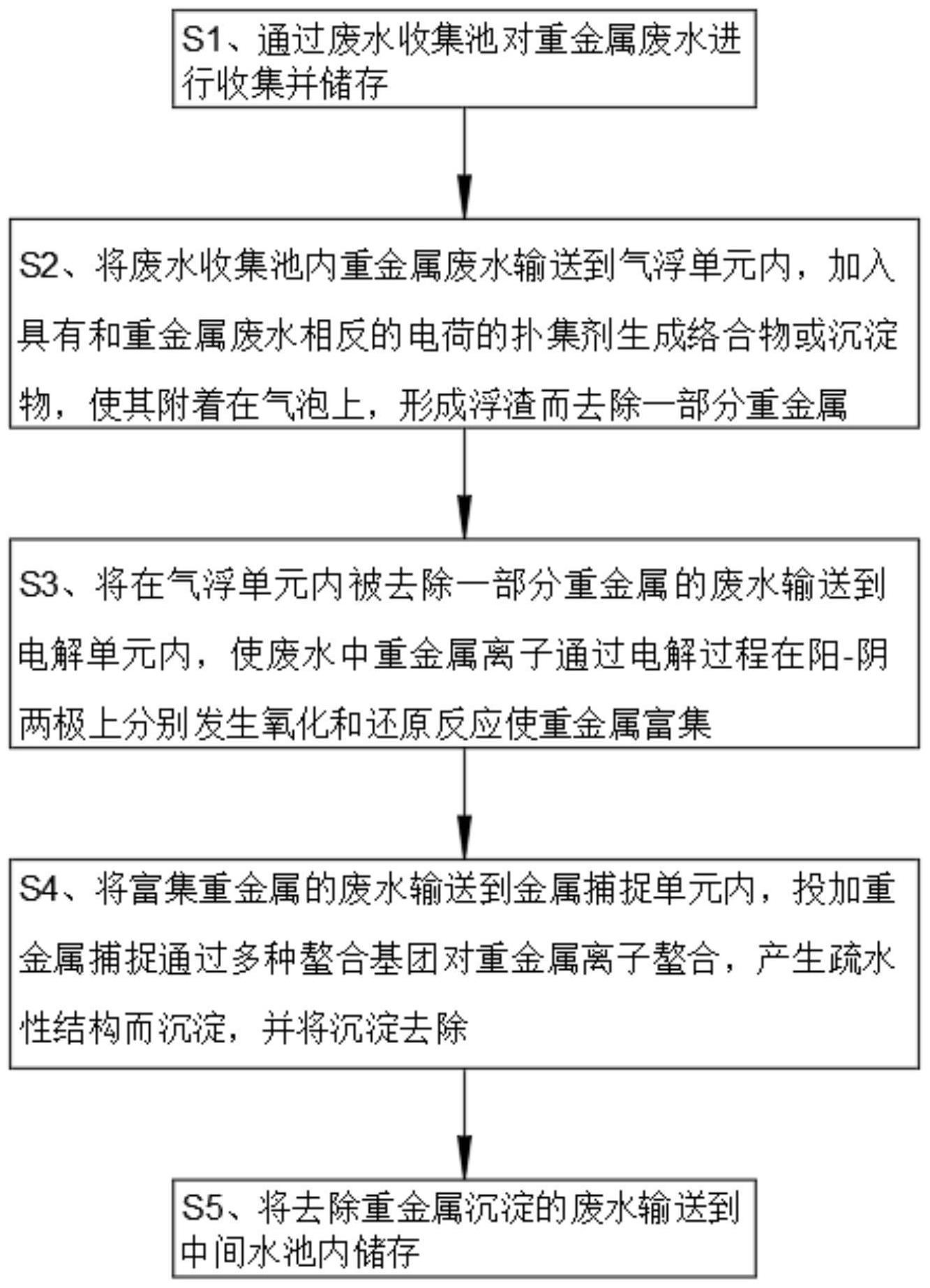

為了實現上述目的，本發明提供如下技術方案：一種重金屬廢水的處理工藝，其使用了一種重金屬廢水的處理裝置，該重金屬廢水的處理裝置包括底板，所述底板頂部依次設有廢水收集池、氣浮單元、電解單元、金屬捕捉單元和中間水池，采用上述重金屬廢水的處理裝置進行重金屬廢水處理時的具體處理工藝如下：S1、通過廢水收集池對重金屬廢水進行收集并儲存；

S2、將廢水收集池內重金屬廢水輸送到氣浮單元內，加入具有和重金屬廢水相反的電荷的撲集劑生成絡合物或沉淀物，使其附著在氣泡上，形成浮渣而去除一部分重金屬；

S3、將在氣浮單元內被去除一部分重金屬的廢水輸送到電解單元內，使廢水中重金屬離子通過電解過程在陽-陰兩極上分別發生氧化和還原反應使重金屬富集；

S4、將富集重金屬的廢水輸送到金屬捕捉單元內，投加重金屬捕捉劑，通過多種螯合基團對重金屬離子螯合，產生疏水性結構而沉淀，并將沉淀去除；

S5、將去除重金屬沉淀的廢水輸送到中間水池內儲存；

所述氣浮單元包括第一反應池，所述廢水收集池與第一反應池之間設有第一水泵，所述第一水泵與第一反應池之間設有進料反應箱，所述進料反應箱內部設有反應結構，所述進料反應箱與第一反應池之間連接有進料管，所述進料管設置在第一反應池底部一側，所述第一水泵輸入端與廢水收集池相連接，所述第一水泵輸出端與進料反應箱相連接，所述進料反應箱一側設有撲集劑裝料箱，所述撲集劑裝料箱頂部設有撲集劑水泵，所述進說料反應箱頂部一側連接有撲集劑添加管，所述撲集劑添加管上設有控制閥，所述撲集劑水泵輸入端與撲集劑裝料箱相連接，所述撲集劑水泵輸出端與撲集劑添加管相連接，所述第一反應池內壁底部設有氣浮機，所述第一反應池一側設有濾水池，所述濾水池內部可拆卸連接有過濾網架，所述第一反應池與濾水池之間固定連接有過渡通道，所述過渡通道頂部設有將絡合物清到過濾網架內的清泥結構；

所述反應結構包括第一反應板和第二反應板，所述第一反應板固定連接在進料反應箱內壁頂部，所述第二反應板固定連接在進料反應箱內壁底部，所述第一反應板和第二反應板均設置為波浪形，所述第一反應板和第二反應板數量均設置為多個，所述第一反應板和第二反應板均向第一反應池方向傾斜。

優選的，所述清泥結構包括轉動軸和刮板，所述轉動軸設置在過渡通道內壁之間，所述刮板固定連接在轉動軸外表面，所述過渡通道前部固定安裝有第一電機，所述第一電機輸出軸與轉動軸固定連接，所述刮板截面形狀設置為L形。

優選的，所述第一反應池截面形狀設置為梯形，所述第一反應池底部寬度小于頂部寬度。

優選的，所述廢水收集池頂部設有進料斗，所述進料斗內部設有用于過濾重金屬廢水內固體雜質的第一過濾網。

優選的，所述電解單元包括電解池，所述電解池設置在濾水池一側，所述電解池與濾水池之間設有第二水泵，所述第二水泵輸入端與濾水池相連接，所述第二水泵輸出端與電解池相連接，所述電解池內部設有用于電解的石墨電極板組。

優選的，所述金屬捕捉單元包括第二反應池，所述第二反應池設置在電解池一側，所述第二反應池與電解池之間設有第三水泵，所述第三水泵輸入端與電解池相連接，所述第三水泵輸出端與第二反應池相連接，所述第二反應池內部底部設有沉淀區，所述第二反應池頂部設有頂蓋，所述頂蓋頂部設有第二電機，所述第二反應池內部設有攪拌桿，所述攪拌桿頂部與第二電機輸出軸固定連接。

優選的，所述中間水池頂部設有過濾箱，所述中間水池底部一側設有排水管，所述中間水池與第二反應池之間設有第四水泵，所述第四水泵輸入端與第二反應池相連接，所述第四水泵輸出端與過濾箱相連接。

優選的，所述過濾箱截面形狀設置為梯形，所述過濾箱內部可拆卸連接有第二過濾網。

在上述技術方案中，本發明提供的技術效果和優點：

1、通過廢水收集池對重金屬廢水進行收集并儲存；通過第一水泵將廢水收集池內重金屬廢水輸送到進料反應箱內，通過撲集劑水泵將撲集劑裝料箱內部具有和重金屬廢水相反的電荷的撲集劑輸送到進料反應箱內與重金屬廢水反應，通過控制閥控制撲集劑流速，通過在進料反應箱內設有多個第一反應板和第二反應板，并第一反應板和第二反應板均設置為波浪形，使重金屬廢水與撲集劑充分反應，反應后廢水和生成的絡合物由進料管流到第一反應池內部底部，打開氣浮機，則絡合物附著在氣泡上，形成浮渣，通過清泥結構將浮渣清到過濾網架內，浮渣被截留在過濾網架內，廢水流到濾水池內；將在氣浮單元內被去除一部分重金屬的廢水輸送到電解單元內，使廢水中重金屬離子通過電解過程在陽-陰兩極上分別發生氧化和還原反應使重金屬富集；將富集重金屬的廢水輸送到金屬捕捉單元內，投加重金屬捕捉劑，通過多種螯合基團對重金屬離子螯合，產生疏水性結構而沉淀，并將沉淀去除；將去除重金屬沉淀的廢水輸送到中間水池內儲存；本工藝簡化了處理程序，能提高重金屬回收率，并且減少化學試劑的添加，比較環保，并且本工藝使用的裝置能提高反應效率，便于對氣浮單元生成的絡合物進行過濾收集；

2、通過進料斗將重金屬廢水流到廢水收集池內，第一過濾網對重金屬廢水內固體雜質過濾，第一反應池截面形狀設置為梯形，第一反應池底部寬度小于頂部寬度，便于生成的絡合物漂浮上來，便于后續清理，啟動第一電機，第一電機輸出軸轉動帶動轉動軸轉動，使刮板轉動，將漂浮上來的絡合物清理到過濾網架內，刮板截面形狀設置為L形，能更好的刮除絡合物，第二水泵將濾水池內部廢水抽到電解池內，石墨電極板組對廢水進行電解，使廢水中重金屬離子通過電解過程在陽-陰兩極上分別發生氧化和還原反應使重金屬富集，第三水泵將電解池內廢水抽到第二反應池內，在第二反應池內加入重金屬捕捉劑，通過多種螯合基團對重金屬離子螯合，產生疏水性結構而沉淀，通過第二電機輸出軸轉動帶動攪拌桿轉動，加速反應，第四水泵將第二反應池內部廢水抽到過濾箱內，過濾箱內第二過濾網對沉淀物過濾之后流到中間水池內儲存。

（發明人：唐葉紅;劉景光;劉光博）
