公布日：2023.05.09
申請日：2019.12.31
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/72(2023.01)N;C02F1/04(2023.01)N;C02F103/36(2006.01)N
摘要
本發明公開了一種纖維素醚類廢水多級凈化處理池及處理方法，包括密封池體，密封池體內具有分類池、混合池、蒸餾池和排放池，混合池、蒸餾池和排放池并列設置，分類池位于密封池體上部，在分類池內設有分類器，所述分類器包括分類筒和固廢排放筒，分類筒相對于水平面傾斜設置；本裝置在進行廢水的凈化工作時，廢水通過進水管送入分類筒內，分類筒內的輸送絞龍通過電機驅動轉動，輸送絞龍帶動廢水中的固體成分沿分類筒內壁向上移動，由轉移箱進入固廢排放筒內，并通過固廢排放筒內輸送絞龍轉動下向外運送，對廢水預先進行干濕分離處理，保證處理效率，同時區別常規單一的濾網攔截模式，能夠長時間連續進行廢水的處理工作，提高工作效率。
權利要求書

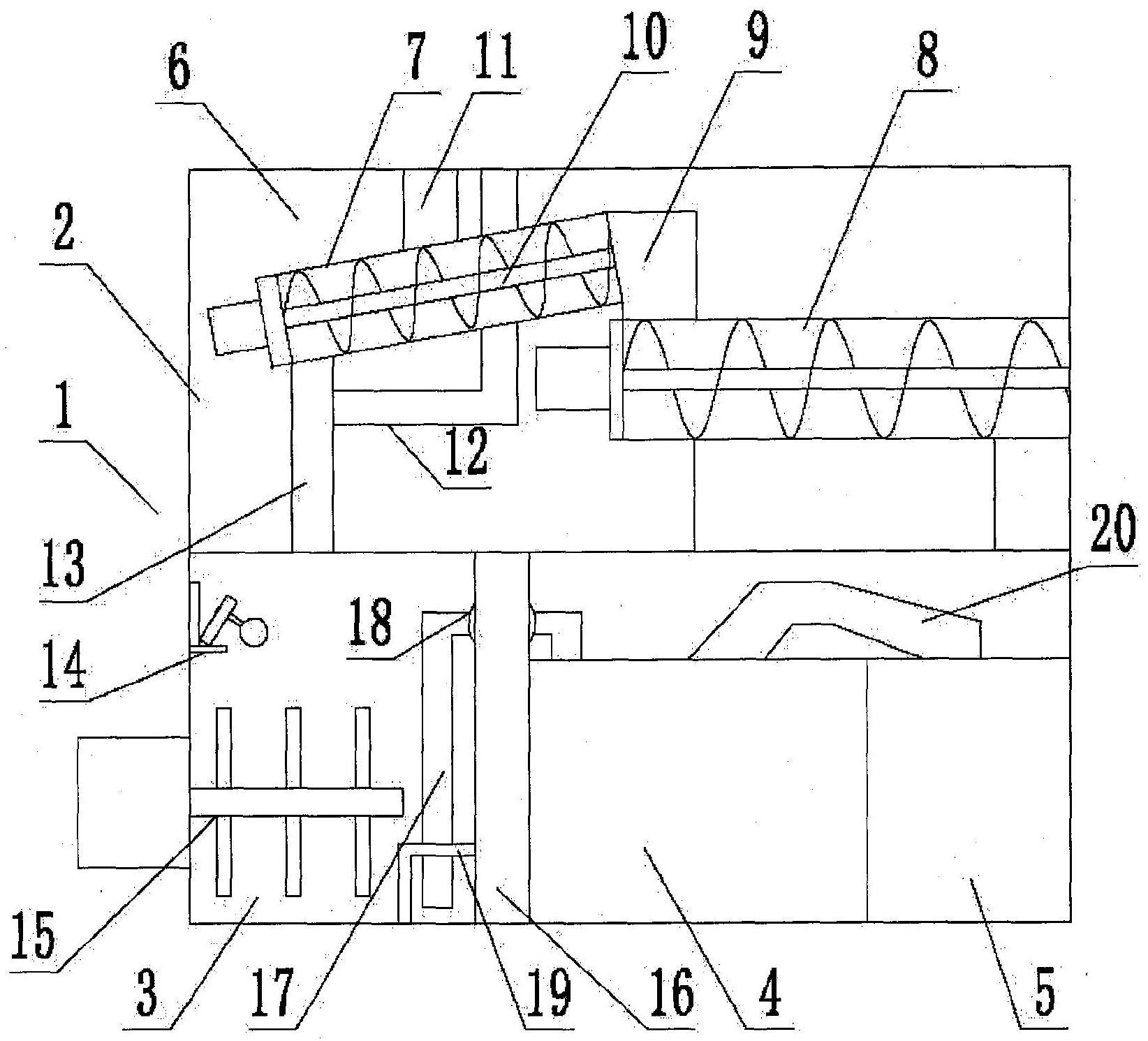

1.一種纖維素醚類廢水多級凈化處理池，包括密封池體(1)，密封池體(1)內具有分類池(2)、混合池(3)、蒸餾池(4)和排放池(5)，其特征在于，所述混合池(3)、蒸餾池(4)和排放池(5)并列設置，分類池(2)位于密封池體(1)上部，在分類池(2)內設有分類器(6)，所述分類器(6)包括分類筒(7)和固廢排放筒(8)，分類筒(7)相對于水平面傾斜設置，分類筒(7)尾部設有轉移箱(9)，轉移箱(9)底部與固廢排放筒(8)頂部相連接并互相連通，在分類筒(7)和固廢排放筒(8)內均設有通過電機驅動轉動的輸送絞龍(10)，在分類筒(7)中部設有豎向的進水管(11)，在分類筒(7)底部設有連接輸送管(13)，連接輸送管(13)下端與混合池(3)相連接并互相連通，在連接輸送管(13)側面連接有加藥管(12)；所述混合池(3)中設有攪拌器(15)，在混合池(3)和蒸餾池(4)之間設有隔墻(16)，隔墻(16)頂部固定有提升泵(18)，提升泵(18)的輸入端通過提升管(17)與混合池(3)相連通，提升泵(18)的輸出端通過輸出管與蒸餾池(4)相連通；在混合池(3)內壁上部設有控制器(14)，所述控制器(14)與攪拌器(15)、提升泵(18)均連接；在蒸餾池(4)和排放池(5)頂部設有冷凝管(20)，所述冷凝管(20)的兩端分別與所述蒸餾池(4)和所述排放池(5)相連通，在蒸餾池(4)內底部設有加熱器(25)。
2.根據權利要求1所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述加藥管(12)上端位于密封池體(1)頂部。
3.根據權利要求1所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述分類筒(7)與水平面呈15°夾角傾斜設置。
4.根據權利要求1所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述冷凝管(20)為多段彎曲管且冷凝管(20)具有一段水平管。
5.根據權利要求1所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述混合池(3)內底部設有網箱(19)，網箱(19)罩設在提升管(17)底部。
6.根據權利要求1所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述控制器(14)包括支撐架(21)，支撐架(21)內設有PLC，在支撐架(21)側面設有轉板(22)，轉板(22)底部通過轉動軸與支撐架(21)轉動連接，轉板(22)外側面上部設有浮球(23)，在轉板(22)內側面上部設有接觸開關(24)。
7.根據權利要求6所述的一種纖維素醚類廢水多級凈化處理池，其特征在于，所述支撐架(21)呈“L”字形。
8.一種基于如權利要求1-7中任一項所述的纖維素醚類廢水多級凈化處理池的處理方法，其特征在于，包括以下步驟：步驟一、廢水通過進水管(11)送入分類筒(7)內，分類筒(7)內的輸送絞龍(10)通過電機驅動轉動，輸送絞龍(10)帶動廢水中的固體成分沿分類筒(7)內壁向上移動，由轉移箱(9)進入固廢排放筒(8)內，并通過固廢排放筒(8)內輸送絞龍(10)轉動下向外運送；步驟二、分離出固體成分的廢液通過連接輸送管(13)進入混合池(3)，通過加藥管(12)向混合池(3)中投放化學藥品，當廢液及化學藥品進入混合池(3)內后，控制器(14)控制攪拌器(15)在混合池(3)中廢液量達到一定位置后啟動，對廢液及化學藥品進行混合攪拌，控制器(14)控制提升泵(18)在攪拌一定時間后進行液體的轉移工作，將混合液通過提升泵(18)轉移到蒸餾池(4)內；步驟三、當混合液進入蒸餾池(4)內后，通過化學反應進行氧化處理，將有機物廢物轉化為無機物，靜置一段時間后啟動加熱器(25)對廢液進行加熱，使液體受熱蒸發，蒸發的水汽通過冷凝管(20)冷凝后形成水滴，沿冷凝管(20)內壁向排放池(5)進行轉移，而蒸發析出的無機結晶物則留在蒸餾池(4)內。
發明內容
本發明的目的在于提供一種纖維素醚類廢水多級凈化處理池及處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
本發明提供一種纖維素醚類廢水多級凈化處理池，包括密封池體，密封池體內具有分類池、混合池、蒸餾池和排放池，混合池、蒸餾池和排放池并列設置，分類池位于密封池體上部，在分類池內設有分類器，所述分類器包括分類筒和固廢排放筒，分類筒與水平面呈15°夾角傾斜設置，分類筒尾部設有轉移箱，轉移箱底部與固廢排放筒頂部相連接并互相連通，在分類筒和固廢排放筒內均設有通過電機驅動轉動的輸送絞龍，在分類筒中部設有豎向的進水管，在分類筒底部設有連接輸送管，連接輸送管下端與混合池相連接并互相連通，在連接輸送管側面連接有加藥管，加藥管上端位于密封池體頂部。
所述混合池中設有攪拌器，在混合池和蒸餾池之間設有隔墻，隔墻頂部固定有提升泵，提升泵的輸入端通過提升管與混合池相連通，提升泵的輸出端通過輸出管與蒸餾池相連通；在混合池內壁上部設有控制器，所述控制器與攪拌器、提升泵均連接；在蒸餾池和排放池頂部設有冷凝管，所述冷凝管的兩端分別與所述蒸餾池和所述排放池相連通，所述冷凝管為多段彎曲管且冷凝管具有一段水平管，在蒸餾池內底部設有加熱器；所述混合池內底部設有網箱，網箱罩設在提升管底部。
作為本發明的優選方案：所述控制器包括支撐架，支撐架內設有PLC，支撐架呈“L”字形，在支撐架側面設有轉板，轉板底部通過轉動軸與支撐架轉動連接，轉板外側面上部設有浮球，在轉板內側面上部設有接觸開關。
本發明還提供一種基于所述的纖維素醚類廢水多級凈化處理池的處理方法，包括以下步驟：
步驟一、廢水通過進水管送入分類筒內，分類筒內的輸送絞龍通過電機驅動轉動，輸送絞龍帶動廢水中的固體成分沿分類筒內壁向上移動，由轉移箱進入固廢排放筒內，并通過固廢排放筒內輸送絞龍轉動下向外運送；
步驟二、分離出固體成分的廢液通過連接輸送管進入混合池，通過加藥管向混合池中投放化學藥品，當廢液及化學藥品進入混合池內后，控制器控制攪拌器在混合池中廢液量達到一定位置后啟動，對廢液及化學藥品進行混合攪拌，控制器控制提升泵在攪拌一定時間后進行液體的轉移工作，將混合液通過提升泵轉移到蒸餾池內；
步驟三、當混合液進入蒸餾池內后，通過化學反應進行氧化處理，將有機物廢物轉化為無機物，靜置一段時間后啟動加熱器對廢液進行加熱，使液體受熱蒸發，蒸發的水汽通過冷凝管冷凝后形成水滴，沿冷凝管內壁向排放池進行轉移，而蒸發析出的無機結晶物則留在蒸餾池內。
與現有技術相比，本發明的有益效果是：本裝置在進行廢水的凈化工作時，廢水通過進水管送入分類筒內，分類筒內的輸送絞龍通過電機驅動轉動，輸送絞龍帶動廢水中的固體成分沿分類筒內壁向上移動，由轉移箱進入固廢排放筒內，并通過固廢排放筒內輸送絞龍轉動下向外運送，對廢水預先進行干濕分離處理，保證處理效率，同時區別常規單一的濾網攔截模式，能夠長時間連續進行廢水的處理工作，提高工作效率。
（發明人：舒儉;蔡親蔭）
