公布日：2022.04.19
申請日：2021.12.29
分類號：C02F11/121(2019.01)I;C02F11/02(2006.01)I;C02F11/143(2019.01)I;B02C18/14(2006.01)I;B02C18/18(2006.01)I
摘要
本發明公開了一種具有脫水作用的污泥處理裝置及其應用，屬于生活污水處理技術領域。具體而言，本發明提供了一種具有脫水作用的污泥處理裝置，包括本體，污泥進口，污泥出口，污水出口，汲取液進料口和汲取液；所述本體包括第一腔室和第二腔室，其中第一腔室和第二腔室之間通過半透膜隔開。第一腔室用于存儲污泥，第二腔室中含有汲取液磷酸鈉。第一腔室中的污泥中的水在滲透壓的作用下由第一腔室流向第二腔室，由此起到污泥脫水的作用。本發明提供的裝置能夠?qū)崿F(xiàn)污泥的減量化，具有較大的應用價值，尤其適用于廁所污水的處理。
權利要求書
1.一種具有脫水作用的污泥處理裝置，其包括：本體，所述本體包括第一腔室和第二腔室；所述第一腔室與第二腔室之間通過半透膜隔開；污泥進口，所述污泥進口連接第一腔室并且與第一腔室導通，用于將污泥導入第一腔室之中；污泥出口，所述污泥出口連接第一腔室并且與第一腔室導通，用于將污泥導出第一腔室，污泥出口在垂直高度上低于污泥進口；污水出口，所述污水出口連接第二腔室，用于將第二腔室中的污水導出；汲取液進料口，位于第二腔室的頂部，用于向第二腔室中加入汲取液；汲取液，位于第二腔室中，所述汲取液磷酸鈉水溶液。
2.根據權利要求1所述的污泥處理裝置，其中，所述磷酸鈉水溶液中磷酸鈉的濃度為5mol/L-10mol/L。
3.根據權利要求1所述的污泥處理裝置，其中，所述半透膜包括醋酸纖維素膜。
4.根據權利要求1所述的污泥處理裝置，其中，所述污泥處理裝置還包括：粉碎裝置，所述粉碎裝置位于污水進口處，污泥通過粉碎裝置后再進入本體，即所述粉碎裝置用于對本體中的污泥進行細化處理；驅動裝置，所述驅動裝置連接粉碎裝置，用來驅動粉碎裝置運轉。
5.根據權利要求4所述的污泥處理裝置，其中，所述污泥處理裝置還包括：檢測裝置、控制裝置和連接裝置；其中：所述檢測裝置用于檢測污泥進水口前端是否有污泥過來；所述控制裝置用于接收檢測裝置的信號并且控制驅動裝置的工作與否；所述連接裝置用來連接檢測裝置、控制裝置和驅動裝置，將檢測裝置檢測到的信號傳輸給控制裝置，控制裝置啟動驅動裝置。
6.根據權利要求5所述的污泥處理裝置，其中，按照污水流動方向，所述檢測裝置位于所述粉碎裝置的前端，優選位于前端10cm-30cm的位置。
7.根據權利要求5所述的污泥處理裝置，其中，所述連接裝置為藍牙。
8.根據權利要求1所述的污泥處理裝置，其中，第一腔室的容積為整個本體容積的2/3，第二腔室的容積為整個本體容積的1/3。
9.權利要求1-8中任一項所述的污泥處理裝置在處理廁所污水中的應用。
10.根據權利要求9所述的應用，其中：污泥通過污泥進口進入第一腔室；進入第一腔室后，污泥中的水會通過半透膜向第二腔室滲透，達到濃縮的目的；留在第一腔室中的污泥進行發酵；當?shù)谝磺皇抑械奈勰喾e累到一定的量后，也即達到污泥出口的高度時，通過污泥出口排出；當?shù)诙惑w中的水達到污水出口的高度時，通過污水出口進行排出。
發明內容
本發明的目的在于提供一種具有脫水作用的污泥處理裝置。
本發明的另一個目的在于提供所述污泥處理裝置的應用。
本發明的發明人發現，通過正向滲透技術對污泥處理裝置中的污泥進行脫水處理，能夠?qū)崿F(xiàn)污泥的減量、減容化效果，同時，在脫水的同時，利用污泥自身的發酵效果，能夠降解污泥中的高分子有機質，也達到了污泥的處理效果。
因此，本發明提供了如下的技術方案：

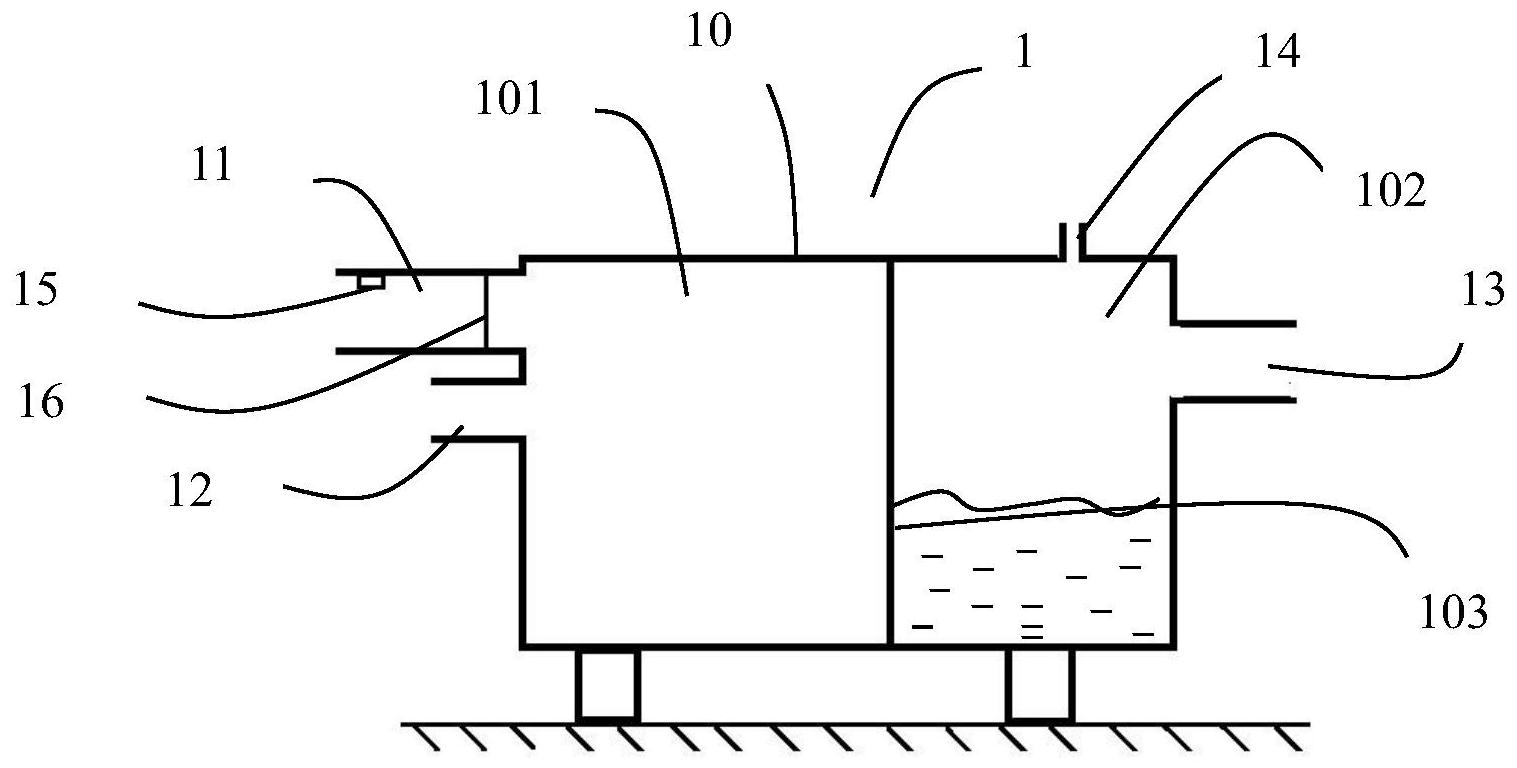

一方面，本發明提供了一種具有脫水作用的污泥處理裝置，其包括：
本體，所述本體包括第一腔室和第二腔室；所述第一腔室與第二腔室之間通過半透膜隔開；
污泥進口，所述污泥進口連接第一腔室并且與第一腔室導通，用于將污泥導入第一腔室之中；
污泥出口，所述污泥出口連接第一腔室并且與第一腔室導通，用于將污泥導出第一腔室，污泥出口在垂直高度上低于污泥進口；
污水出口，所述污水出口連接第二腔室，用于將第二腔室中的污水導出；
汲取液進料口，位于第二腔室的頂部，用于向第二腔室中加入汲取液；
汲取液，位于第二腔室中，所述汲取液磷酸鈉水溶液。
優選地，所述磷酸鈉水溶液中磷酸鈉的濃度為5mol/L-10mol/L。
優選地，所述半透膜包括醋酸纖維素膜。
優選地，所述污泥處理裝置還包括：
粉碎裝置，所述粉碎裝置位于污水進口處，污泥通過粉碎裝置后再進入本體，即所述粉碎裝置用于對本體中的污泥進行細化處理；
驅動裝置，所述驅動裝置連接粉碎裝置，用來驅動粉碎裝置運轉。
優選地，所述污泥處理裝置還包括：
檢測裝置、控制裝置和連接裝置；其中：
所述檢測裝置用于檢測污泥進水口前端是否有污泥過來；
所述控制裝置用于接收檢測裝置的信號并且控制驅動裝置的工作與否；
所述連接裝置用來連接檢測裝置、控制裝置和驅動裝置，將檢測裝置檢測到的信號傳輸給控制裝置，控制裝置啟動驅動裝置。
優選地，按照污水流動方向，所述檢測裝置位于所述粉碎裝置的前端，優選位于前端10cm-30cm的位置。
優選地，所述連接裝置為藍牙。
優選地，第一腔室的容積為整個本體容積的2/3，第二腔室的容積為整個本體容積的1/3。
另一方面，本發明還提供了本發明所述的污泥處理裝置在處理廁所污水中的應用。
優選地：
污泥通過污泥進口進入第一腔室；
進入第一腔室后，污泥中的水會通過半透膜向第二腔室滲透，達到濃縮的目的；留在第一腔室中的污泥進行發酵；
當?shù)谝磺皇抑械奈勰喾e累到一定的量后，也即達到污泥出口的高度時，通過污泥出口排出；
當?shù)诙惑w中的水達到污水出口的高度時，通過污水出口進行排出。
綜上所述，本發明提供了一種具有脫水作用的污泥處理裝置及其在污水處理中的應用，特別是在廁所污水處理中的應用。本發明提供的裝置能夠在廁所污水“初步沉淀和發酵”這一過程中即實現脫水減量和減容化，一定程度上降低了后續的處理難度和處理成本。本發明利用正向滲透的原理，在污泥處理裝置的第二腔室中加入一定濃度的磷酸鈉溶液，能夠提高污泥的脫水效率。
進一步地，本發明還在污泥處理裝置的污水進口處設置了污泥粉碎裝置。粉碎裝置能夠?qū)⑦M(jìn)入第一腔室中的污泥進行細化處理，從而提高了污泥在第一腔室中的發酵效率，能夠加快污泥中有機物質的降解。同時，將粉碎裝置設置在污水進口處，能夠防止粉碎裝置在運轉過程中導致的整個裝置產生的震動，也就不會影響裝置的運行。
本發明提供的污泥處理裝置具有較大的應用價值，特別適用于含水率較高的污泥的預處理。
（發明人：曹俊）
