公布日：2022.04.15
申請日：2021.11.25
分類號：C02F11/00(2006.01)I;C02F11/13(2019.01)I;C02F11/14(2019.01)I;B08B1/00(2006.01)I;B08B1/02(2006.01)I
摘要
本發明公開了一種高效的新式水利系統的污泥處理技術方法，包括加工箱和污泥泵，所述污泥泵位于加工箱的頂部，所述加工箱內腔的底部設置有攪拌箱，所述攪拌箱的頂部設置有電機本體，所述電機本體的底部固定連接有攪拌葉片。通過設置污泥泵、電機本體、振動電機、擠出烘干設備、輸送帶、加熱裝置、輸送管、螺旋進料管和擠出管的配合使用，需要對污泥進行處理時，先啟動污泥泵、電機本體、振動電機、擠出烘干設備、輸送帶和加熱裝置，然后將輸送管、螺旋進料管和擠出管的閥門開啟，解決了現有污泥處理方式大多數是直接通過脫水和烘干進行處理，但是污泥中的雜質以及一些特殊成分沒有化解，處理不夠充分，存在缺陷的問題。
權利要求書

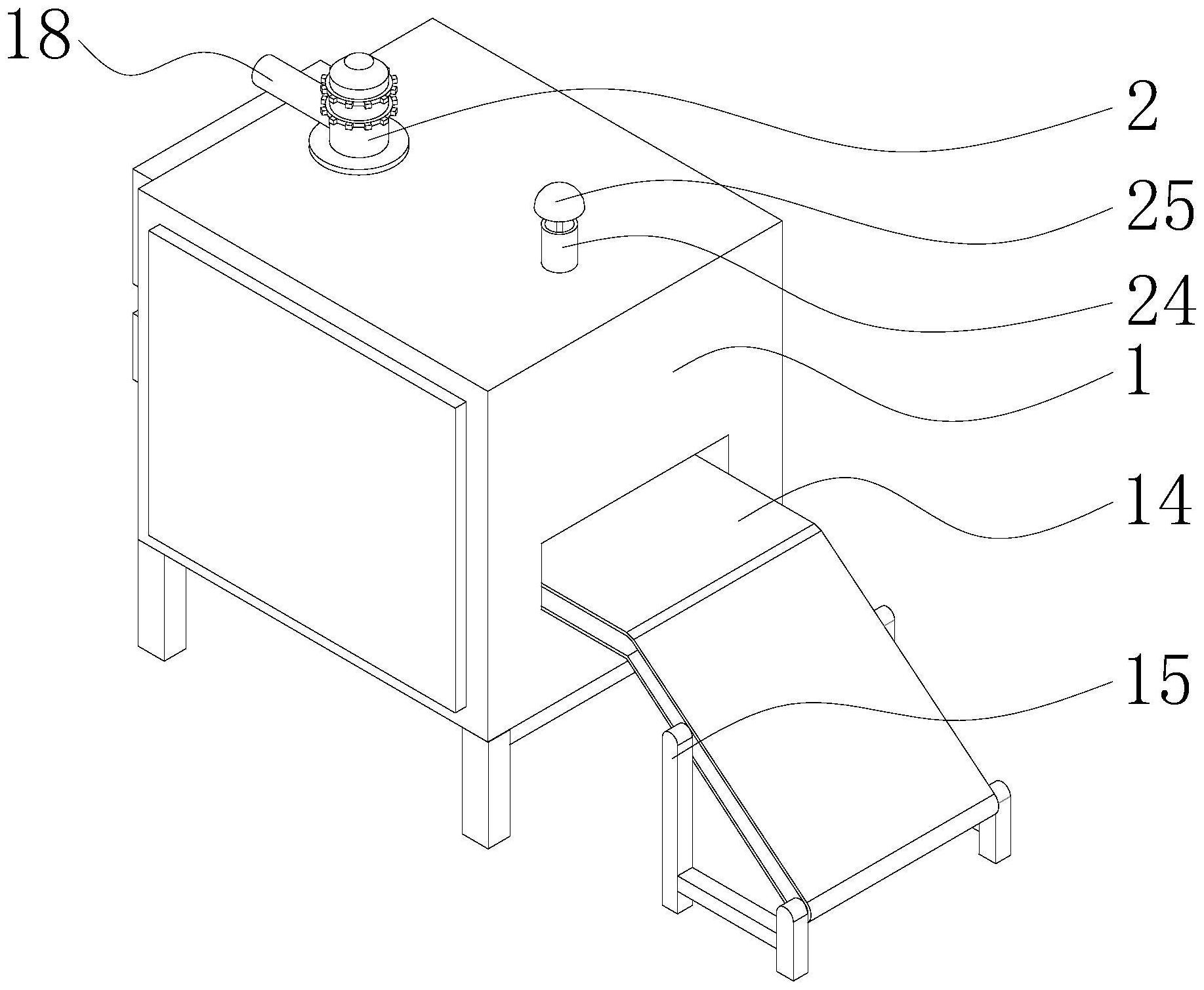

1.一種高效的新式水利系統的污泥處理技術方法，包括加工箱(1)和污泥泵(2)，其特征在于：所述污泥泵(2)位于加工箱(1)的頂部，所述加工箱(1)內腔的底部設置有攪拌箱(3)，所述攪拌箱(3)的頂部設置有電機本體(4)，所述電機本體(4)的底部固定連接有攪拌葉片(5)，所述電機本體(4)的頂部設置有濾網(6)，所述濾網(6)底部的兩側均固定連接有電機箱(7)，所述電機箱(7)的內腔固定連接有振動電機(8)，所述加工箱(1)左側的頂部固定連接有水箱本體(9)，所述水箱本體(9)的底部設置有藥箱(10)，所述加工箱(1)的內壁固定連接有隔板(11)，所述攪拌箱(3)的內腔設置有螺旋進料管(12)，所述螺旋進料管(12)的右側穿過攪拌箱(3)和隔板(11)并延伸至隔板(11)的右側，所述螺旋進料管(12)的右側固定連通有擠出烘干設備(13)，所述擠出烘干設備(13)的底部設置有輸送帶(14)，所述輸送帶(14)的前側和后側均固定連接有支撐架(15)，所述輸送帶(14)的底部設置有加熱裝置(16)。
2.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述污泥泵(2)的底部固定連接有排料管(17)，所述污泥泵(2)的左側固定連接有進料管(18)，所述排料管(17)的底部固定連接有料筒(19)。
3.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述攪拌箱(3)的底部與加工箱(1)的內壁固定連接，所述攪拌葉片(5)的表面固定連接有打散塊(20)。
4.如權利要求3所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述打散塊(20)的數量為若干個，且均勻分布于攪拌葉片(5)的表面，所述電機本體(4)的頂部固定連接有導向塊(21)。
5.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述水箱本體(9)和藥箱(10)的右側均固定連接有輸送管(22)，所述加工箱(1)的左側開設有輸送孔(23)，所述輸送管(22)的右側穿過輸送孔(23)并延伸至加工箱(1)的內腔。
6.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述加工箱(1)的頂部固定連接有排煙管(24)，所述排煙管(24)的頂部固定連接有擋塊(25)，所述排煙管(24)的底部延伸至加工箱(1)的內腔。
7.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述擠出烘干設備(13)底部的左側固定連接有排水管(26)，所述排水管(26)的底部穿過加工箱(1)并固定連接有污水箱(27)。
8.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述擠出烘干設備(13)底部的右側固定連通有擠出管(28)，所述擠出烘干設備(13)的底部固定連接有擋板(29)，所述擋板(29)的底部固定連接有與輸送帶(14)配合使用的刮板(30)，所述刮板(30)的底部與輸送帶(14)接觸。
9.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：所述加熱裝置(16)的頂部固定連接有加熱板(31)，所述加熱板(31)的頂部固定連通有加熱管(32)，所述加熱管(32)的數量為若干個，且環形分布于加熱板(31)的頂部。
10.如權利要求1所述的一種高效的新式水利系統的污泥處理技術方法，其特征在于：第一步：需要對污泥進行處理時，先啟動污泥泵(2)、電機本體(4)、振動電機(8)、擠出烘干設備(13)、輸送帶(14)和加熱裝置(16)，然后將輸送管(22)、螺旋進料管(12)和擠出管(28)的閥門開啟；第二步：污泥泵(2)通過進料管(18)將污泥吸取再通過排料管(17)和料筒(19)向下排出，向下排出的污泥到達濾網(6)的表面，有時濾網(6)表面會有所堆積，連接水箱的輸送管(22)將水流導向，水流對濾網(6)上的污泥進行沖擊并將污泥稀釋，減少污泥的粘稠度，污泥中的雜質和石子等固體廢物被過濾，過濾后的污泥通過導向塊(21)向下掉落；第三步：過濾后的污泥進入攪拌箱(3)的內腔，連接藥箱(10)的輸送管(22)對攪拌箱(3)內倒入藥液，電機本體(4)帶動攪拌葉片(5)轉動，攪拌葉片(5)帶動打散塊(20)對污泥進行打擊和分散，減少污泥的粘稠并加強藥液與污泥的融合；第四步：融合后的污泥通過螺旋進料管(12)進入擠出烘干設備(13)，擠出烘干設備(13)對其進行干燥處理，干燥處理后的水通過排水管(26)進入污水箱(27)，處理后的污泥通過擠出管(28)向下掉落，第五步：掉落后的污泥通過擋板(29)跌落到輸送帶(14)的表面，輸送帶(14)將其輸送，輸送帶(14)在循環轉動的過程中加熱裝置(16)通過加熱板(31)和加熱管(32)噴送熱氣對輸送帶(14)表面的水分進行烘干，刮板(30)對輸送帶(14)表面殘留的污泥進行清理。
發明內容
針對現有技術存在的問題，本發明提供了一種高效的新式水利系統的污泥處理技術方法，具備對污泥處理充分的優點，解決了現有污泥處理方式大多數是直接通過脫水和烘干進行處理，但是污泥中的雜質以及一些特殊成分沒有化解，處理不夠充分，存在缺陷的問題。
本發明是這樣實現的，一種高效的新式水利系統的污泥處理技術方法，包括加工箱和污泥泵，所述污泥泵位于加工箱的頂部，所述加工箱內腔的底部設置有攪拌箱，所述攪拌箱的頂部設置有電機本體，所述電機本體的底部固定連接有攪拌葉片，所述電機本體的頂部設置有濾網，所述濾網底部的兩側均固定連接有電機箱，所述電機箱的內腔固定連接有振動電機，所述加工箱左側的頂部固定連接有水箱本體，所述水箱本體的底部設置有藥箱，所述加工箱的內壁固定連接有隔板，所述攪拌箱的內腔設置有螺旋進料管，所述螺旋進料管的右側穿過攪拌箱和隔板并延伸至隔板的右側，所述螺旋進料管的右側固定連通有擠出烘干設備，所述擠出烘干設備的底部設置有輸送帶，所述輸送帶的前側和后側均固定連接有支撐架，所述輸送帶的底部設置有加熱裝置。
作為本發明優選的，所述污泥泵的底部固定連接有排料管，所述污泥泵的左側固定連接有進料管，所述排料管的底部固定連接有料筒。
作為本發明優選的，所述攪拌箱的底部與加工箱的內壁固定連接，所述攪拌葉片的表面固定連接有打散塊。
作為本發明優選的，所述打散塊的數量為若干個，且均勻分布于攪拌葉片的表面，所述電機本體的頂部固定連接有導向塊。
作為本發明優選的，所述水箱本體和藥箱的右側均固定連接有輸送管，所述加工箱的左側開設有輸送孔，所述輸送管的右側穿過輸送孔并延伸至加工箱的內腔。
作為本發明優選的，所述加工箱的頂部固定連接有排煙管，所述排煙管的頂部固定連接有擋塊，所述排煙管的底部延伸至加工箱的內腔。
作為本發明優選的，所述擠出烘干設備底部的左側固定連接有排水管，所述排水管的底部穿過加工箱并固定連接有污水箱。
作為本發明優選的，所述擠出烘干設備底部的右側固定連通有擠出管，所述擠出烘干設備的底部固定連接有擋板，所述擋板的底部固定連接有與輸送帶配合使用的刮板，所述刮板的底部與輸送帶接觸。
作為本發明優選的，所述加熱裝置的頂部固定連接有加熱板，所述加熱板的頂部固定連通有加熱管，所述加熱管的數量為若干個，且環形分布于加熱板的頂部。
作為本發明優選的，第一步：需要對污泥進行處理時，先啟動污泥泵、電機本體、振動電機、擠出烘干設備、輸送帶和加熱裝置，然后將輸送管、螺旋進料管和擠出管的閥門開啟；
第二步：污泥泵通過進料管將污泥吸取再通過排料管和料筒向下排出，向下排出的污泥到達濾網的表面，有時濾網表面會有所堆積，連接水箱本體的輸送管將水流導向，水流對濾網上的污泥進行沖擊并將污泥稀釋，減少污泥的粘稠度，污泥中的雜質和石子等固體廢物被過濾，過濾后的污泥通過導向塊向下掉落；
第三步：過濾后的污泥進入攪拌箱的內腔，連接藥箱的輸送管對攪拌箱內倒入藥液，電機本體帶動攪拌葉片轉動，攪拌葉片帶動打散塊對污泥進行打擊和分散，減少污泥的粘稠并加強藥液與污泥的融合；
第四步：融合后的污泥通過螺旋進料管進入擠出烘干設備，擠出烘干設備對其進行干燥處理，干燥處理后的水通過排水管進入污水箱，處理后的污泥通過擠出管向下掉落，
第五步：掉落后的污泥通過擋板跌落到輸送帶的表面，輸送帶將其輸送，輸送帶在循環轉動的過程中加熱裝置通過加熱板和加熱管噴送熱氣對輸送帶表面的水分進行烘干，刮板對輸送帶表面殘留的污泥進行清理。
與現有技術相比，本發明的有益效果如下：
1、本發明通過設置污泥泵、電機本體、振動電機、擠出烘干設備、輸送帶、加熱裝置、輸送管、螺旋進料管和擠出管的配合使用，需要對污泥進行處理時，先啟動污泥泵、電機本體、振動電機、擠出烘干設備、輸送帶和加熱裝置，然后將輸送管、螺旋進料管和擠出管的閥門開啟，解決了現有污泥處理方式大多數是直接通過脫水和烘干進行處理，但是污泥中的雜質以及一些特殊成分沒有化解，處理不夠充分，存在缺陷的問題，該高效的新式水利系統的污泥處理技術方法，具備對污泥處理充分的優點，值得推廣。
2、本發明通過設置污泥泵、排料管、進料管和料筒，可以將污泥抽取并輸送至加工箱的內腔。
3、本發明通過設置攪拌葉片和打散塊，攪拌葉片帶動打散塊對污泥進行打擊和分散，減少污泥的粘稠并加強藥液與污泥的融合。
4、本發明通過設置導向塊，可以防止污泥堆積在電機本體的頂部。
5、本發明通過設置輸送管和輸送孔，可以將水箱本體和藥箱中的液體輸送至加工箱的內腔。
6、本發明通過設置排煙管，可以將加工箱內腔的水汽和煙氣排出，通過設置擋塊，可以防止液體進入排煙管。
7、本發明通過設置排水管和污水箱，可以將擠出烘干設備中排出的水分進行收集。
8、本發明通過設置擠出管，可以將擠出烘干設備中排出的污泥進行輸送，通過設置擋板，可以防止污泥掉落位置偏移，通過設置刮板，可以對輸送帶表面的污泥進行清理。
9、本發明通過設置加熱板和加熱管，可以對輸送帶的表面水分進行烘干。
（發明人：張冬花;何錦寧;李惠娣;古志釩;張春婷）
