公布日：2023.04.04
申請日：2021.08.17
分類號：C02F3/08(2023.01)I;C02F9/00(2023.01)I
摘要
本發明公開了一種基于工業污水生物膜處理的生物轉盤設備，包括槽體，所述槽體由下槽體和上槽體組成，所述槽體的外側設有用于循環工業廢水的加壓泵、除雜裝置和循環泵，并且槽體的內部設有旋轉軸，所述旋轉軸上具有多個等間距分布的覆膜部。本發明中，濾筒上設置有濾水膜，循環泵通過循環管上的進水口將槽體中的工業廢水抽出，并且排入除雜裝置中，驅動件可以帶動濾筒旋轉，在離心力的作用下使廢水可以快速排出，而廢水中的雜質以及老化膜無法穿過濾水膜，而留在濾筒中，故此裝置可以快速除去脫落的老化膜，減少裝置的堵塞問題，同時通過加壓泵排出的工業廢水可以撞擊導流板，使覆膜部轉動，促進生物膜進行反應。
權利要求書

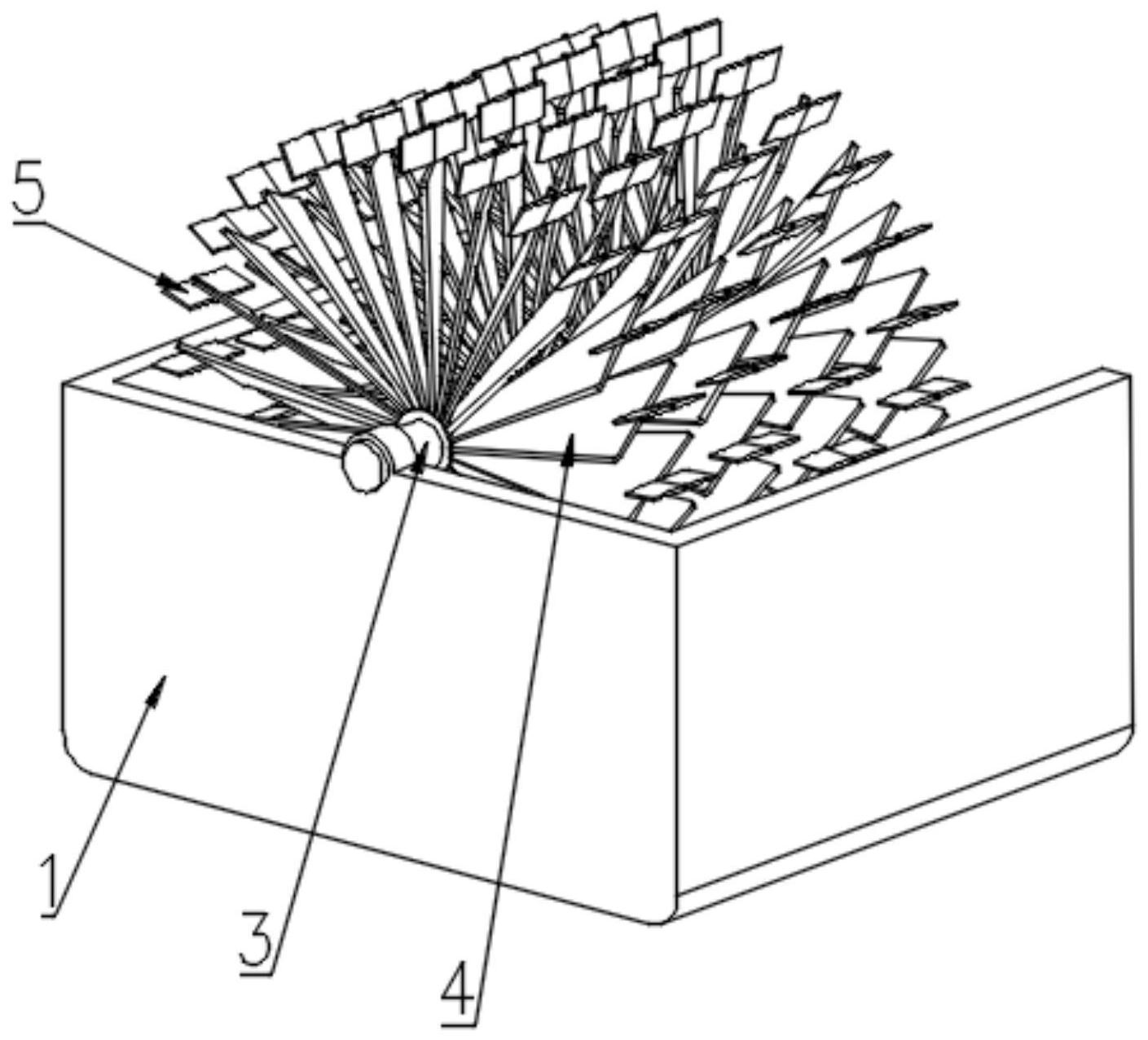

1.一種基于工業污水生物膜處理的生物轉盤設備，包括槽體，所述槽體由下槽體(1)和上槽體(2)組成，其特征在于，所述槽體的外側設有用于循環工業廢水的加壓泵(8)、除雜裝置(9)和循環泵(12)，并且槽體的內部設有旋轉軸(3)，所述旋轉軸(3)上具有多個等間距分布的覆膜部，所述加壓泵(8)、除雜裝置(9)和循環泵(12)依次連接，所述循環泵(12)上連通有循環管(10)，且循環管(10)上具有多個等間距分布的進水口(11)，所述覆膜部包括：至少三個以上的覆膜板體(4)，所述至少三個以上的覆膜板體(4)固定在旋轉軸(3)的外側，并且繞旋轉軸(3)的軸心方向環形均勻分布；導流板(5)，所述導流板(5)固定在覆膜板體(4)遠離旋轉軸(3)的一端；所述除雜裝置(9)包括：外殼組件，所述外殼組件上安裝有驅動件(903)；濾筒(904)，所述濾筒(904)與驅動件(903)連接，并且位于外殼組件的內部，所述濾筒(904)的內部具有濾水膜。
2.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述下槽體(1)和上槽體(2)通過螺栓連接，并且相互貼合的端面設有密封件。
3.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述旋轉軸(3)的一端通過防水軸承貫穿槽體，并且旋轉軸(3)位于槽體外側的一端可與驅動裝置連接，所述驅動裝置由伺服電機和減速器組成。
4.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述上槽體(2)的內側固定連接有弧形結構的固定管(6)，且固定管(6)上設有多個均勻分布的噴氣嘴(7)，所述噴氣嘴(7)傾斜設置。
5.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述加壓泵(8)的出水端具有回流管，所述回流管的開口朝下，并且位于導流板(5)的上方。
6.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述外殼組件由筒體(901)和密封蓋(902)組成，所述密封蓋(902)上貫穿有進水管(905)，且進水管(905)通過防水軸承與濾筒(904)轉動連接，所述筒體(901)上具有出水管(906)，且出水管(906)位于遠離進水管(905)的一端。
7.根據權利要求1所述的一種基于工業污水生物膜處理的生物轉盤設備，其特征在于，所述循環管(10)設有多個，多個循環管(10)與覆膜部沿旋轉軸(3)的軸向方向交替排列分布。
發明內容
本發明的目的是為了解決上述的問題，而提出的一種基于工業污水生物膜處理的生物轉盤設備。
為了實現上述目的，本發明采用了如下技術方案：
一種基于工業污水生物膜處理的生物轉盤設備，包括槽體，所述槽體由下槽體和上槽體組成，所述槽體的外側設有用于循環工業廢水的加壓泵、除雜裝置和循環泵，并且槽體的內部設有旋轉軸，所述旋轉軸上具有多個等間距分布的覆膜部，所述加壓泵、除雜裝置和循環泵依次連接，所述循環泵上連通有循環管，且循環管上具有多個等間距分布的進水口，所述覆膜部包括：
至少三個以上的覆膜板體，所述至少三個以上的覆膜板體固定在旋轉軸的外側，并且繞旋轉軸的軸心方向環形均勻分布；
導流板，所述導流板固定在覆膜板體遠離旋轉軸的一端；
所述除雜裝置包括：
外殼組件，所述外殼組件上安裝有驅動件；
濾筒，所述濾筒與驅動件連接，并且位于外殼組件的內部，所述濾筒的內部具有濾水膜。
作為上述技術方案的進一步描述：
所述下槽體和上槽體通過螺栓連接，并且相互貼合的端面設有密封件。
作為上述技術方案的進一步描述：
所述旋轉軸的一端通過防水軸承貫穿槽體，并且旋轉軸位于槽體外側的一端可與驅動裝置連接，所述驅動裝置由伺服電機和減速器組成。
作為上述技術方案的進一步描述：
所述上槽體的內側固定連接有弧形結構的固定管，且固定管上設有多個均勻分布的噴氣嘴，所述噴氣嘴傾斜設置。
作為上述技術方案的進一步描述：
所述加壓泵的出水端具有回流管，所述回流管的開口朝下，并且位于導流板的上方。
作為上述技術方案的進一步描述：
所述外殼組件由筒體和密封蓋組成，所述密封蓋上貫穿有進水管，且進水管通過防水軸承與濾筒轉動連接，所述筒體上具有出水管，且出水管位于遠離進水管的一端。
作為上述技術方案的進一步描述：
所述循環管設有多個，多個循環管與覆膜部沿旋轉軸的軸向方向交替排列分布。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
1、本發明中，裝置包括槽體、循環泵、加壓泵和除雜裝置，循環泵連接循環管，循環管上設置有進水口，除雜裝置中設置有驅動件和濾筒，濾筒上設置有濾水膜，循環泵通過循環管上的進水口將槽體中的工業廢水抽出，并且排入除雜裝置中，驅動件可以帶動濾筒旋轉，在離心力的作用下使廢水可以快速排出，而廢水中的雜質以及老化膜無法穿過濾水膜，而留在濾筒中，故此裝置可以快速除去脫落的老化膜，減少裝置的堵塞問題，同時通過加壓泵排出的工業廢水可以撞擊導流板，使覆膜部轉動，促進生物膜進行反應。
2、本發明中，裝置中設置有覆膜部，覆膜部由旋轉軸、覆膜板體和導流板組成，覆膜板體為梯形結構，并且繞旋轉軸設置有多個，相較于傳統的覆膜盤具有更大的面積，可以附著更多的生物膜，進而提高廢水的處理量。
3、本發明中，上槽體的內側設置有固定管，固定管上設置有傾斜的噴氣嘴，給固定管連接進氣設備，將高壓氣體通入固定管，通過噴氣嘴噴射高速流動的氣體，促進覆膜部轉動，同時為生物膜補充氧氣，輔助進行有氧反應。
（發明人：許大為;姚曉君;支永潮;李云;蘇金輝）
