公布日：2023.04.07

申請日：2023.03.13

分類號：C02F3/34(2023.01)I;C02F3/00(2023.01)I;C02F3/32(2023.01)I;C02F11/00(2006.01)I;C02F11/122(2019.01)I;C05F7/00(2006.01)I;C05F17/00(2020.01)I;C05F17/

90(2020.01)I;C05F17/979(2020.01)I;C05F17/986(2020.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/20(2006.01)N;C02F103/22(2006.01)N

摘要

本發明的屠宰場污水深度凈化系統，其屬于污水處理技術領域，能夠同時凈化屠宰場廢水及底泥，對于上層廢水不僅使用了生物電極進行凈化，而且還使用了生物浮島技術對于廢水內的超標金屬進行凈化，其能夠?qū)⑽鬯�進行深度凈化，同時，上層廢水和底泥均可以不間斷的進行供料，特別是底泥凈化時通過底部設置的底泥橫向輸送系統能夠帶動底泥進行緩慢水平運動，使得生物陽性電極相對于底泥進行相對運動，使得進入凈化的底泥都能夠進行生物電極凈化，在底泥凈化達標后自動更換新的底泥進行凈化，不需要人工再更換電極的位置，且能夠不間斷的對底泥進行凈化，同時凈化后的底泥能夠連續進入到底泥切碎系統中，使得底泥的凈化更加徹底。

權利要求書

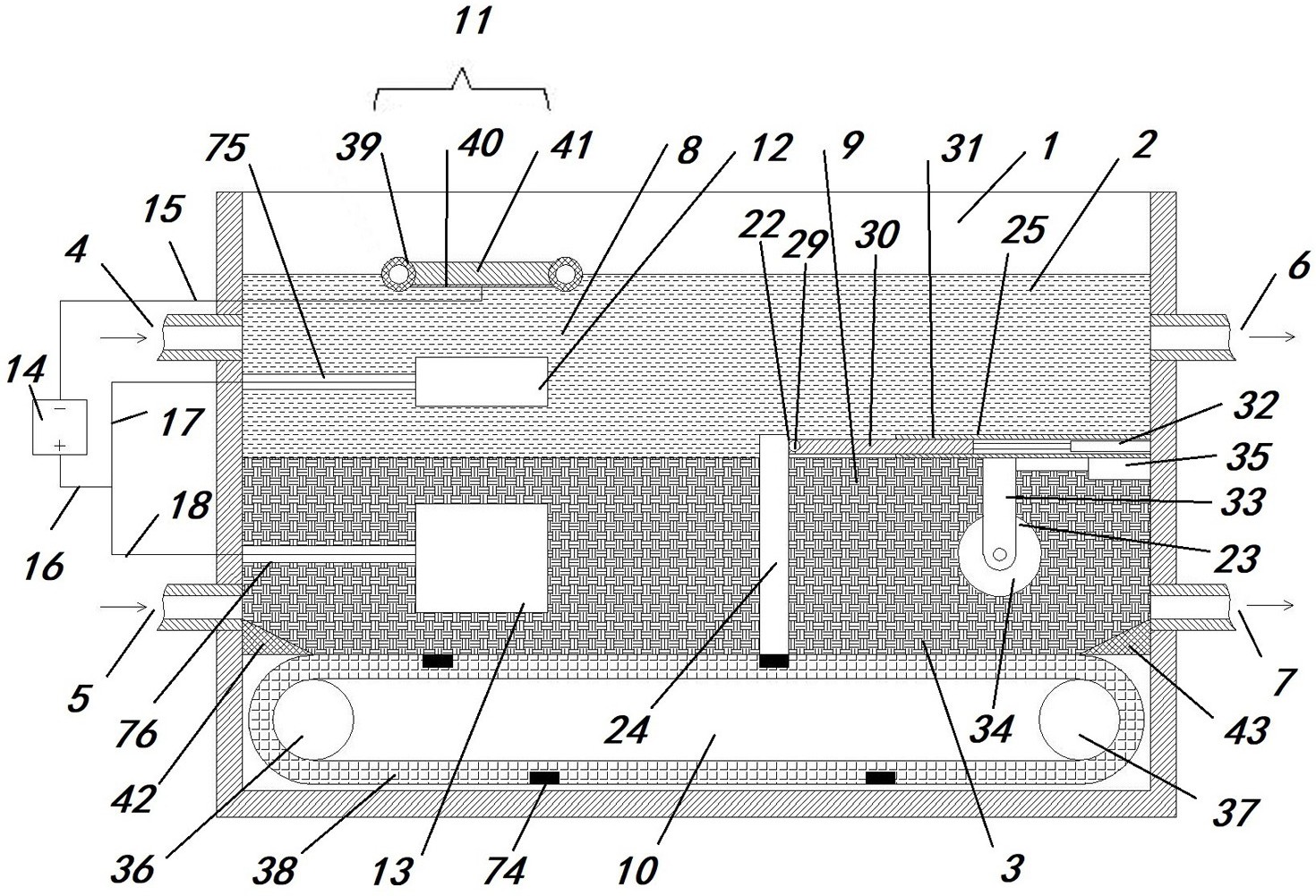

1.一種屠宰場污水深度凈化系統，包括深度過濾箱(1)，深度過濾箱(1)為上部有開口的方形箱體，在所述深度過濾箱(1)的左側設置有廢水入口(4)和底泥入口(5)，在所述深度過濾箱(1)的右側設置有廢水出口(6)和底泥出口(7)，屠宰場廢水通入廢水入口(4)內，屠宰場污泥通過底泥入口(5)通入深度過濾箱(1)內，其特征在于：在深度過濾箱(1)內側從左至右依次設置有生物電化學處理系統(8)和底泥切碎系統(9)，在生物電化學處理系統(8)和底泥切碎系統(9)的下端設置有底泥橫向輸送系統(10)，所述生物電化學處理系統(8)包括生物浮島(11)、生物陽極A(12)和生物陽極B(13)，生物浮島(11)、生物陽極A(12)和生物陽極B(13)通過導線連接，所述生物浮島(11)漂浮于廢水(2)表面且上面種植有浮水植物，所述生物陽極A設置于廢水(2)內部，所述生物陽極B(13)設置于底泥(3)內部，所述底泥橫向輸送系統(10)包括帶輪A(36)、帶輪B(37)及傳輸帶(38)，所述傳輸帶(38)套設于帶輪A(36)和帶輪B(37)外側，所述傳輸帶(38)橫向設置形成底泥(3)的下托支承面，所述底泥切碎系統(9)包括L型罩殼(22)及切割系統(23)，所述切割系統(23)設置于L型罩殼(22)的內部，由L型罩殼(22)、傳輸帶(38)和深度過濾箱(1)的側壁形成一封閉空間，由切割系統(23)切割封閉空間內的底泥(3)，所述傳輸帶(38)由帶輪A(36)和/或帶輪B(37)帶動順時針轉動；所述L型罩殼(22)包括豎向滑板(24)和橫向伸縮板(25)，所述橫向伸縮板(25)的末端設置有電機驅動的驅動齒輪(29)，所述豎向滑板(24)豎向滑動設置于所述橫向伸縮板(25)的末端，所述豎向滑板(24)包括滑板主體(26)及設置于滑板主體(26)上的T型滑槽，T型滑槽側邊設置有齒條(28)，所述橫向伸縮板(25)的末端設置有插入T型滑槽(27)的卡塊，驅動齒輪(29)嚙合所述齒條(28)，所述驅動齒輪(29)帶動所述豎向滑板(24)上下滑動；所述橫向伸縮板(25)包括橫向板一(30)和橫向板二(31)，所述橫向板一(30)滑動設置于所述橫向板二(31)內，在橫向板二(31)內固定設置有伸縮缸A(32)，所述伸縮缸A(32)的伸出端與所述橫向板一(30)的右端連接；所述切割系統(23)包括切刀支座(33)和切刀(34)，所述切刀(34)轉動設置于所述切刀支座(33)上，切刀由電機驅動轉動，所述切刀支座(33)滑動設置于所述橫向板二(31)的下側，在所述橫向板二(31)的下端固定設置有伸縮缸B(35)，所述伸縮缸B(35)的末端連接所述切刀支座，帶動所述切刀(34)左右滑動；所述屠宰場污水深度凈化系統的工作過程為：將屠宰場產生的廢水和污泥分別通過廢水入口（4）、底泥入口（5），將馴化好的微生物陽極A、微生物陽極B通過導線連接好，然后分別放置到廢水（2）內和底泥（3）內，將生物浮島（11）組裝好，連接導線，放置于廢水（2）上端，通電后，促進微生物菌快速對廢水（2）和底泥（3）內的有機物進行分解，生物浮島（11）通過根系吸收氮磷、降解有機物，對廢水（2）內的重金屬進行吸收，待底泥凈化一段時間后，啟動傳輸帶（38）順時針轉動，以一定速度帶動底泥（3）向右滑動，從而使得底泥（3）相對生物陽極B（13）以一定速度向右移動，使得凈化干凈后的底泥向右移動，待凈化的底泥又從底泥入口（5）內輸入，凈化的底泥向右運動進入到底泥切碎系統（9）內，初始情況下底泥出口（7）處于封閉狀態，豎向滑板（24）處于最高位置，將廢水（2）截留，廢水（2）也不能流向廢水出口（6），使得廢水（2）能夠不斷被生物陽極A（12）和生物浮島（11）凈化，待橫向伸縮板（25）下的底泥（3）充滿后，驅動齒輪（29）動作，帶動豎向滑板（24）向下滑動，經過凈化后的廢水（2）能夠從廢水出口（6）處流出，豎向滑板（24）繼續下移，接觸到傳輸帶（38）后停止，所述傳輸帶（38）的外側設置有若干動作開關（74），當動作開關（74）觸碰到豎向滑板（24）底部時，橫向伸縮板（25）與傳輸帶（38）同步運動，擠壓L型罩殼（22）內的底泥，同時，切割系統（23）啟動，對靠近底泥出口（7）處的底泥進行切割，然后將底泥出口（7）打開，底泥向右運動，同時切刀（34）也能夠由伸縮缸B（35）驅動進行滑移，以更加全面的進行底泥切割，在豎向滑板（24）抵觸到橫向板二（31）后，驅動齒輪（29）啟動，使得豎向滑板（24）向上運動，直到又將廢水（2）截留，被截留的廢水（2）又能夠被生物電化學處理系統（8）進行凈化處理，同時伸縮缸A（32）進行伸出，帶動橫向伸縮板（25）復位，待復位完成后，驅動齒輪（29）又轉動帶動豎向滑板（24）向下插入底泥（3）內，從而形成一個循環。

2.如權利要求1所述的一種屠宰場污水深度凈化系統，其特征在于：所述生物陽極A(12)和生物陽極B(13)均包括金屬網A(19)、金屬網B(20)及設置于金屬網A(19)和金屬網B(20)之間的活性碳?xì)?/span>(21)。

3.如權利要求1或2所述的一種屠宰場污水深度凈化系統，其特征在于：所述生物浮島(11)包括浮動框(39)、金屬板(40)和導電棉(41)，所述導電棉(41)設置于所述浮動框(39)內，所述金屬板(40)固定設置于所述導電棉(41)的下端，所述導電棉(41)上設置有供浮水植物種植的孔。

4.如權利要求3所述的一種屠宰場污水深度凈化系統，其特征在于：還包括直流電源(14)，所述直流電源(14)的負極端通過導線A(15)與所述生物浮島(11)連接，所述直流電源(14)的正極端連接有導線B(16)，所述導線B(16)通過導線C(17)連接所述生物陽極A(12)，所述導線B(16)通過導線D(18)連接所述生物陽極B(13)。

5.如權利要求1所述的一種屠宰場污水深度凈化系統，其特征在于：從底泥出口(7)流出的底泥經過壓濾機壓濾后形成濾餅，然后運輸?shù)蕉逊蕝^(qū)進行堆肥，將濾餅粉碎后堆積成半球型的堆肥(44)，且在堆肥(44)內設置有供水供氣結構，所述供水供氣結構包括中心注入管(48)，及在堆肥(44)內層疊設置的螺旋噴管C(47)、螺旋噴管B(46)和螺旋噴管A(45)，所述螺旋噴管C(47)、螺旋噴管B(46)和螺旋噴管A(45)均與所述中心注入管(48)連接。

6.如權利要求5所述的一種屠宰場污水深度凈化系統，其特征在于：所述中心注入管(48)包括上端伸縮管組(55)、中間板(56)、下端管(57)和升降桿組A(58)，所述上端伸縮管組(55)固定設置于所述中間板(56)上端，所述下端管(57)設置于所述中間板(56)的下端，所述升降桿組A(58)固定設置于所述中間板(56)的下端，且收納于所述下端管(57)內，所述螺旋噴管C(47)、螺旋噴管B(46)和螺旋噴管A(45)均為螺旋狀管，所述螺旋噴管C(47)、螺旋噴管B(46)和螺旋噴管A(45)貼合設置共同收納于同一水平面內，所述螺旋噴管C(47)的頭端C(52)貼合所述上端伸縮管組(55)設置，所述螺旋噴管B(46)的頭端B(53)貼合所述頭端C(52)設置，所述螺旋噴管A(45)的頭端A(54)貼合所述頭端B(53)設置，所述螺旋噴管A(45)的末端A(49)固定設置于地面，所述螺旋噴管B(46)的末端B(50)固定設置于地面，所述螺旋噴管C(47)的末端C(51)固定設置于地面，且所述螺旋噴管A(45)、螺旋噴管B(46)和螺旋噴管C(47)的長度依次遞減。

7.如權利要求6所述的一種屠宰場污水深度凈化系統，其特征在于：所述上端伸縮管組(55)包括外套管(59)、中間套管(60)和內套管(61)，所述中間套管(60)為若干個，所述外套管(59)固定設置于中間板(56)的上端，若干所述中間套管(60)位于所述外套管(59)和內套管(61)之間，在所述外套管(59)、中間套管(60)和內套管(61)的同側分別設置有穿出槽C(67)、穿出槽B(66)和穿出槽A(65)，在中間板(56)上固定設置有一級伸縮缸(62)，一級伸縮缸(62)的頂端通過一級連接桿(68)固定設置于頭端C(52)的上端，在頭端C(52)的上端固定設置有二級伸縮缸(63)，二級伸縮缸(63)通過二級連接桿(69)固定設置于頭端B(53)的上端，在頭端B(53)的上端固定設置有三級伸縮缸(64)，三級伸縮缸(64)通過三級連接桿(70)固定設置于頭端A的上端，所述三級連接桿(70)的右端固定設置有套筒驅動桿(71)，所述套筒驅動桿(71)依次穿過穿出槽C(67)、穿出槽B(66)后與所述內套管(61)固定連接，所述內套管(61)的提升能夠帶動中間套管(60)跟隨上升。

發明內容

為了克服現有屠宰場污水凈化系統的不足，本發明提供了一種技術方案，一種屠宰場污水深度凈化系統，其包括深度過濾箱，深度過濾箱為上部有開口的方形箱體，在所述深度過濾箱的左側設置有廢水入口和底泥入口，在所述深度過濾箱的右側設置有廢水出口和底泥出口，屠宰場廢水通入廢水入口內，屠宰場污泥通過底泥入口通入深度過濾箱內，在深度過濾箱內側從左至右依次設置有生物電化學處理系統和底泥切碎系統，在生物電化學處理系統和底泥切碎系統的下端設置有底泥橫向輸送系統，所述生物電化學處理系統包括生物浮島、生物陽極A和生物陽極B，生物浮島、生物陽極A和生物陽極B通過導線連接，所述生物浮島漂浮于廢水表面且上面種植有浮水植物，所述生物陽極A設置于廢水內部，所述生物陽極B設置于底泥內部，所述底泥橫向輸送系統包括帶輪A、帶輪B及傳輸帶，所述傳輸帶套設于帶輪A和帶輪B外側，所述傳輸帶橫向設置形成底泥的下托支承面，所述底泥切碎系統包括L型罩殼及切割系統，所述切割系統設置于L型罩殼的內部，由L型罩殼、傳輸帶和深度過濾箱的側壁形成一封閉空間，由切割系統切割封閉空間內的底泥，所述傳輸帶由帶輪A和/或帶輪B帶動順時針轉動。

優選地，所述L型罩殼包括豎向滑板和橫向伸縮板，所述橫向伸縮板的末端設置有電機驅動的驅動齒輪，所述豎向滑板豎向滑動設置于所述橫向伸縮板的末端，所述豎向滑板包括滑板主體及設置于滑板主體上的T型滑槽，T型滑槽側邊設置有齒條，所述橫向伸縮板的末端設置有插入T型滑槽的卡塊，驅動齒輪嚙合所述齒條，所述驅動齒輪帶動所述豎向滑板上下滑動。

優選地，所述橫向伸縮板包括橫向板一和橫向板二，所述橫向板一滑動設置于所述橫向板二內，在橫向板二內固定設置有伸縮缸A，所述伸縮缸A的伸出端與所述橫向板一的右端連接。

優選地，所述切割系統包括切刀支座和切刀，所述切刀轉動設置于所述切刀支座上，切刀由電機驅動轉動，所述切刀支座滑動設置于所述橫向板二的下側，在所述橫向板二的下端固定設置有伸縮缸B，所述伸縮缸B的末端連接所述切刀支座，帶動所述切刀左右滑動。

優選地，所述生物陽極A和生物陽極B均包括金屬網A、金屬網B及設置于金屬網A和金屬網B之間的活性碳?xì)帧?/span>

優選地，所述生物浮島包括浮動框、金屬板和導電棉，所述導電棉設置于所述浮動框內，所述金屬板固定設置于所述導電棉的下端，所述導電棉上設置有供浮水植物種植的孔。

優選地，還包括直流電源，所述直流電源的負極端通過導線A與所述生物浮島連接，所述直流電源的正極端連接有導線B，所述導線B通過導線C連接所述生物陽極A，所述導線B通過導線D連接所述生物陽極B。

優選地，從底泥出口流出的底泥經過壓濾機壓濾后形成濾餅，然后運輸?shù)蕉逊蕝^(qū)進行堆肥，將濾餅粉碎后堆積成半球型堆肥，且在堆肥內設置有供水供氣結構，所述供水供氣結構包括中心注入管，及在堆肥內層疊設置的螺旋噴管C、螺旋噴管B和螺旋噴管A，所述螺旋噴管C、螺旋噴管B和螺旋噴管A均與所述中心注入管連接。

優選地，所述中心注入管包括上端伸縮管組、中間板、下端管和升降桿組A，所述上端伸縮管組固定設置于所述中間板上端，所述下端管設置于所述中間板的下端，所述升降桿組A固定設置于所述中間板的下端，且收納于所述下端管內，所述螺旋噴管C、螺旋噴管B和螺旋噴管A均為螺旋狀管，所述螺旋噴管C、螺旋噴管B和螺旋噴管A貼合設置共同收納于同一水平面內，所述螺旋噴管C的頭端C貼合所述上端伸縮管組設置，所述螺旋噴管B的頭端B貼合所述頭端C設置，所述螺旋噴管A的頭端A貼合所述頭端B設置，所述螺旋噴管A的末端A固定設置于地面，所述螺旋噴管B的末端B固定設置于地面，所述螺旋噴管C的末端C固定設置于地面，且所述螺旋噴管A、螺旋噴管B和螺旋噴管C的長度依次遞減。

優選地，所述上端伸縮管組包括外套管、中間套管和內套管，所述中間套管為若干個，所述外套管固定設置于中間板的上端，所述若干中間套管位于所述外套管和內套管之間，在所述外套管、中間套管和內套管的同側分別設置有穿出槽C、穿出槽B和穿出槽A，在中間板上固定設置有一級伸縮缸，一級伸縮缸的頂端通過一級連接桿固定設置于頭端C的上端，在頭端C的上端固定設置有二級伸縮缸，二級伸縮缸通過二級連接桿固定設置于頭端B的上端，在頭端B的上端固定設置有三級伸縮缸，三級伸縮缸通過三級連接桿固定設置于頭端A的上端，所述三級連接桿的右端固定設置有套筒驅動桿，所述套筒驅動桿依次穿過穿出槽C、穿出槽B后與所述內套管固定連接，所述內套管的提升能夠帶動中間套管跟隨上升。

本發明的有益效果為：

1）、本發明的屠宰場污水深度凈化系統，能夠同時凈化屠宰場廢水及底泥，對于上層廢水不僅使用了生物電極進行凈化，而且還使用了生物浮島技術對于廢水內的超標金屬進行凈化，其能夠?qū)⑽鬯�進行深度凈化，同時，上層廢水和底泥均可以不間斷的進行供料，特別是底泥凈化時能夠通過底泥的緩慢水平運動，使得生物陽性電極相對于底泥進行相對運動，使得進入凈化的底泥都能夠進行生物電極凈化，在底泥凈化達標后自動更換新的底泥進行凈化，不需要人工再更換電極的位置，且能夠不間斷的對底泥進行凈化；

2）、進一步地，本發明的屠宰場污水深度凈化系統，在進行底泥凈化時，從底泥進入到流出的過程中包括了生物電極凈化和切碎工藝，在底泥完成生物電極凈化后，通過傳送帶進入底泥切碎，將屠宰場污泥中殘留的肉類細胞進行切碎，從而能夠使得底泥在需要運輸?shù)蕉逊蕝^(qū)時，能夠通過壓濾機壓濾的更加緊實，濾餅含水濾更低，使得同樣的運輸車輛單次能夠運輸更多底泥，節約成本，同時也能夠使得底泥更加細膩，方便后續堆肥形成肥料；

3）、進一步地，底泥切碎工藝是在相對封閉空間進行的，從而避免了在對底泥進行切碎時，影響容器內的其他部分的底泥，保證在生物陽極B的凈化時，底泥提供一個相對密閉的空間，同時不斷打開和閉合的L型罩殼，能夠通過上下滑動的豎向橫板24將上部待凈化的廢水2截留在生物電化學處理系統8的附近，如此可以使得生物陽極A和生物浮島11更好的對廢水2進行凈化，同時在豎向滑板橫向復位時，還能夠推動廢水2向生物電化學處理系統8一側進行回流，能夠使得廢水的凈化更加全面；

4）、進一步地，本發明將生物電化學處理系統8和底泥切碎系統9橫向并列布置，且它們之間通過底泥橫向輸送系統10進行連接，底泥橫向輸送系統10上的傳輸帶用于將底泥從生物陽極B處運輸?shù)角懈钕到y(tǒng)23處，其能夠使得凈化后的底泥向右運輸，同時使得待凈化的底泥靠近生物陽極B，同時底泥切碎系統9內的向右運動的L型罩殼22能夠形成一相當于活塞的運動，更好的帶動底泥3從左向右的運動，同時L型罩殼22上的豎向滑板的動作又能夠與廢水2的凈化動作相配合，使得深度過濾箱1內的廢水凈化和底泥凈化又形成了一個相互配合的動作，相對于現有技術的底泥和污水凈化各自獨立能夠使得凈化效果更好；

5）、本發明考慮到屠宰場底泥所含的動物蛋白較多，從而使得底泥還要經過切割動作，能夠使得底泥內的動物細胞破碎，在壓濾機壓濾時含水量更少，壓濾后的底泥通過運輸后到達堆肥區，考慮到現有堆肥在堆肥時，僅僅通過設置一豎向管路來進行水分和氣體的供應，會使得內部堆肥產生局部水分多、局部氣體供應過多，局部供應過少的問題，使得堆肥內部的供氣、供水結構為螺旋狀布置的噴管，能夠適應半球形的堆肥形狀，使得內部的堆肥供氣和供水更加均勻，從而保證了堆肥效果更好；

6）、本發明的堆肥內部的供氣、供水結構為可收縮和伸展的螺旋狀供氣管，在不需要進行堆肥時，可以僅僅形成一放置于地面的平面結構，不占用空間，而在堆肥時，又能夠通過各伸縮缸的動作形成多層與半球形堆肥形狀相適應的立體螺旋結構，使得供水、供氣更加充分，同時在堆肥尺寸不同時，可以通過伸縮缸伸出的程度來控制立體螺旋結構的尺寸，從而增加了設備的自適應性，同時本發明提供了三個螺旋噴管，三個螺旋噴管也可以根據堆肥尺寸來選擇具體動作的螺旋噴管的數量，進一步提高了設備的智能性。

（發明人：詹延平;劉奇?zhèn)?/span>;詹韜;李小瑜）
