公布日：2022.05.27
申請日：2022.03.04
分類號：C02F9/14(2006.01)I
摘要
本發明涉及一種無動力高效生態滲濾污水處理技術方法及裝置，包括格柵池，所述格柵池的一側連通有預處理系統，所述預處理系統的一側連通有污水中間分配池，所述污水中間分配池的一側連通有高效生態滲濾污水處理復合系統，所述預處理系統依次為調節池、沉淀池、厭氧池。該無動力高效生態滲濾污水處理技術方法及裝置，在原有人工滲濾的基礎上增加了多層滲濾引導的功能，構架蜂窩狀耦合的濾料結構，大大增加了系統的污染物負荷能力以及抗沖擊能力，在原有單層人工滲濾的基礎上，大大的增加了COD、BOD、SS等污染物質的去除率，保證系統的穩定和出水的穩定，本技術通過增加了第二過濾層和自然通風層。
權利要求書

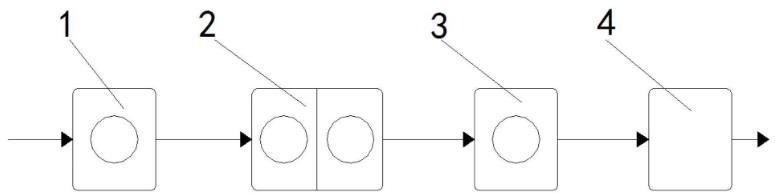

1.一種無動力高效生態滲濾污水處理技術方法及裝置，包括格柵池（1），其特征在于：所述格柵池（1）的一側連通有預處理系統（2），所述預處理系統（2）的一側連通有污水中間分配池（3），所述污水中間分配池（3）的一側連通有高效生態滲濾污水處理復合系統（4）；所述預處理系統（2）依次為調節池、沉淀池、厭氧池；所述高效生態滲濾污水處理復合系統（4）包括自下而上依次為承托排水層（12）、精濾層（11）、通風層（10）、第二過濾層（9）、第一過濾層（8）、引水檢查層（7）、布水層（6）、覆土層（5）。
2.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述布水層（6）中鋪設布水管網系統（20），布水管網系統（20）由布水管和檢查管組成。
3.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述在第一過濾層（8）中鋪設布水管網（30），引水布水管網（30）由引水管、布水管以及檢查管組成。
4.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述布水層（6）與第一過濾層（8）通過引水導流柱（25）連接，導流柱（25）為開孔管。
5.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述第一過濾層（8）與通風層（10）通過碎石導流柱（26）相連通，通風層（10）鋪設有自然通風系統（40），自然通風系統（40）由通風管組成。
6.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述承托排水層（12）的內部鋪設汲水系統（50）、后期污泥處置系統（22）以及土工膜（31），汲水系統（50）由汲水潷水管和排水管（32）組成。
7.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述承托排水層（12）、精濾層（11）、通風層（10）、第二過濾層（9）、第一過濾層（8）、引水檢查層（7）、布水層（6）之間鋪設有過渡層，平鋪的厚度為5-7cm，能使各層之間的水的滲透銜接更加的充分，承托排水層（12）鋪設粒徑為3-5cm鵝卵石、碎石或石灰石等，排水管（32）按照潷水器出水方式進行布置，相應的高度為40-70cm進行布置，汲水潷水系統、排水系統以及污泥處置系統（22）管網為開孔的PVC管，管徑為50-110mm，自然通風系統（40），PVC管徑為50-110mm，管間距為50-100cm，管壁需開通氣孔，平鋪于通風層（10）中，通風層（10）平鋪表面粗糙的核桃碎石、火山石以及頁巖陶粒，粒徑1-5cm。
8.根據權利要求1所述的一種無動力高效生態滲濾污水處理技術方法及裝置，其特征在于：所述引水檢查層（7）、第一過濾層（8）、第二過濾層（9）是由頁巖陶粒、瓜米石、硅藻精土、河沙、石英砂與人工機械砂石混合組成生態填料，形成由引水檢查層（7）、第一過濾層（8）、第二過濾層（9）為主，1-2層的亞層為輔的滲濾系統，結合蜂窩狀污水處理理念，形成多個處理單元，滲濾層自上而下水力傳導系數逐漸變小，其水力傳導系數為0.01cm-1cm/s，引水檢查層（7）鋪設帶有導流柱的引水管網、布水管網以及檢查管，管網為PVC管，管徑為50-75mm，平行管間距為50-100cm，精濾層（11）的水力傳導系數低于第一過濾層（8）、第二過濾層（9），精濾層（11）為細砂、河沙、粉煤灰、沸石、非晶體二氧化硅陶�；旌隙桑渌鲗�(dǎo)系數為0.001-0.01cm/min，自然通風系統（40）需布置通風交換管（27）和通風檢查口（24），布水管網系統（20）布置布水檢查口（29），引水布水管網系統（20）布置過濾檢查口（28），汲水系統（50）布置排水檢查口（23），進水口為倒U型管（21），連接預處理后的污水進水管。
發明內容
針對現有技術的不足，本發明提供了一種無動力高效生態滲濾污水處理技術方法及裝置，具備增加負荷能力，而且同時減少占地面積、出水穩定，可以滿足農村污水處理等優點，解決了將污水不均勻的連續分配到滲濾系統之中，同時滲濾系統的構建簡單單一，在配水時不能有效的將水和氣有效的分配進滲濾系統，不能夠?qū)崿F(xiàn)污水處理的高效穩定理念，實現在相同占地面積的前提下提升污水處理能力；同時不能實現更好的好氧和缺氧的環境，使出水的效果不穩定的問題。
為實現上述目的，本發明提供如下技術方案：一種無動力高效生態滲濾污水處理技術方法及裝置，包括格柵池，所述格柵池的一側連通有預處理系統，所述預處理系統的一側連通有污水中間分配池，所述污水中間分配池的一側連通有高效生態滲濾污水處理復合系統；所述預處理系統依次為調節池、沉淀池、厭氧池；高效生態滲濾污水處理復合系統包括自下而上依次為承托排水層、精濾層、通風層、第二過濾層、第一過濾層、引水檢查層、布水層、覆土層。
進一步，所述布水層中鋪設布水管網系統，布水管網系統由布水管和檢查管組成。
進一步，所述在第一過濾層中鋪設布水管網，引水布水管網由引水管、布水管以及檢查管組成。
進一步，所述布水層與第一過濾層通過引水導流柱連接，導流柱為開孔管。
進一步，所述第一過濾層與通風層通過碎石導流柱相連通；通風層鋪設有自然通風系統，自然通風系統由通風管組成。
進一步，所述承托排水層的內部鋪設汲水系統、后期污泥處置系統以及土工膜，汲水系統由汲水潷水管和排水管組成。
進一步，所述承托排水層、精濾層、通風層、第二過濾層、第一過濾層、引水檢查層、布水層之間鋪設有過渡層，平鋪的厚度為5-7cm，能使各層之間的水的滲透銜接更加的充分，承托排水層鋪設粒徑為3-5cm鵝卵石、碎石或石灰石等，排水管按照潷水器出水方式進行布置，相應的高度為40-70cm進行布置，汲水潷水系統、排水系統以及污泥處置系統管網為開孔的PVC管，管徑為50-110mm，自然通風系統，PVC管徑為50-110mm，管間距為50-100cm，管壁需開通氣孔，平鋪于通風層中，通風層平鋪表面粗糙的核桃碎石、火山石以及頁巖陶粒，粒徑1-5cm。
進一步，所述引水檢查層、第一過濾層、第二過濾層是由頁巖陶粒、瓜米石、硅藻精土、河沙、石英砂與人工機械砂石混合組成生態填料，形成由引水檢查層、第一過濾層、第二過濾層為主，1-2層的亞層為輔的滲濾系統，結合蜂窩狀污水處理理念，形成多個處理單元，滲濾層自上而下水力傳導系數逐漸變小，其水力傳導系數為0.01cm-1cm/s，引水檢查層鋪設帶有導流柱的引水管網、布水管網以及檢查管，管網為PVC管，管徑為50-75mm，平行管間距為50-100cm，精濾層的水力傳導系數低于第一過濾層、第二過濾層，精濾層為細砂、河沙、粉煤灰、沸石、非晶體二氧化硅陶粒混合而成，其水力傳導系數為0.001-0.01cm/min，自然通風系統需布置通風交換管和通風檢查口，布水管網系統布置布水檢查口，引水布水管網系統布置過濾檢查口，汲水系統布置排水檢查口，進水口為倒U型管，連接預處理后的污水進水管。
與現有技術相比，本申請的技術方案具備以下有益效果：該無動力高效生態滲濾污水處理技術方法及裝置：1、在原有人工滲濾的基礎上增加了多層滲濾引導的功能，構架蜂窩狀耦合的濾料結構，大大增加了系統的污染物負荷能力以及抗沖擊能力，在原有單層人工滲濾的基礎上，大大的增加了COD、BOD、SS等污染物質的去除率，保證系統的穩定和出水的穩定；2、本技術通過增加了第二過濾層和自然通風層，通過引水檢查層的引流管周邊的碎石層相當于一個二次布水通道，引水管能減輕布水層的壓力，將污水有效的引導至下一層，同時構建的蜂窩狀的濾料結構，增加了系統的布水面積大約在80％以上，而且使污染物負荷在各層的分配比例由系統自行調節，防止?jié)B濾系統內部的堵塞；3、原有技術的無通風管網，而本技術將進風管網和排風管網分別鋪設在第一濾層和精濾層的之間，保證良好的通風效果，增加污水處理能力；4、加強前期預處理的效果，增強滲濾系統的耦合屬性，進行功能的疊加耦合，一增一減，增強系統的穩定性以及系統對水質環境的適應性，保證出水的穩定性；5、該系統充分利用地勢差的基礎上，為無動力設備，無需運行電耗；節能低碳，維護簡單，無需專業人員管理，受氣候條件影響小。
（發明人：楊富坤;馬大林;楊貴芳;楊松平）
