公布日：2022.08.02
申請日：2022.06.23
分類號：C02F9/02(2006.01)I;C02F1/28(2006.01)N
摘要
本發明公開了一種含油污水處理用污物多級分離設備，包括，外殼體單元，其包括外筒體、設置于外筒體底側的排污口，以及通過螺栓連接于外筒體上側的上端蓋；內殼體單元，其包括位于所述外筒體內側的內筒體、對稱設置于所述內筒體底側的出水組件；過濾分離單元，其包括固定設置在所述液壓缸輸出端上的活動桿、固定設置于所述活動桿上的下套件、設置于所述進水管內側的上套件。本發明通過液壓缸帶動活動桿進行收縮，從而使得帶動與其固定的下套件向下移動，并且在連動桿的連接作用下內筒體與密封端層實現分離，且各個轉動支桿轉動，支撐桿進行聚攏，慢慢地粗濾袋不在張開，在其收縮的狀態下，雜質落入內筒體與外筒體之間的排污間隙。
權利要求書

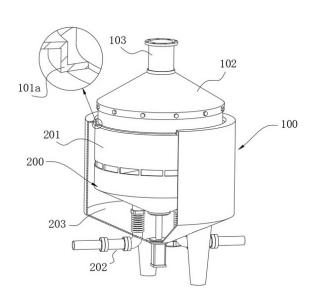

1.一種含油污水處理用污物多級分離設備，其特征在于：包括，外殼體單元（100），其包括外筒體（101）、設置于外筒體（101）底側的排污口（104），以及通過螺栓連接于外筒體（101）上側的上端蓋（102），所述上端蓋（102）上固定連接有進水管（103），所述外筒體（101）底部固定安裝有液壓缸（106）；內殼體單元（200），其包括位于所述外筒體（101）內側的內筒體（201）、對稱設置于所述內筒體（201）底側的出水組件（202）；過濾分離單元（300），其包括固定設置在所述液壓缸（106）輸出端上的活動桿（304）、固定設置于所述活動桿（304）上的下套件（302）、設置于所述進水管（103）內側的上套件（307），以及轉動連接于所述上套件（307）上的多個支撐桿（301），每?jī)蓚�(gè)支撐桿（301）之間均連接有粗濾袋（301a），每個所述支撐桿（301）上均轉動連接有轉動支桿（303），所述轉動支桿（303）的另一端轉動連接在下套件（302）上。
2.根據權利要求1所述的一種含油污水處理用污物多級分離設備，其特征在于：所述過濾分離單元（300）還包括設置于內筒體（201）內側的精濾板（310），所述精濾板（310）底端固定連接有套桿（305），所述內筒體（201）的底部固定連接有密封擋板（309），所述套桿（305）的底端穿過密封擋板（309）固定連接在液壓缸（106）的端蓋上；其中，所述活動桿（304）貫穿套桿（305）、精濾板（310）設置，所述活動桿（304）通過多個連動桿（311）與內筒體（201）的內壁固定連接。
3.根據權利要求2所述的一種含油污水處理用污物多級分離設備，其特征在于：所述精濾板（310）呈圓錐形設置，并貼合內筒體（201）的內壁設置，所述內筒體（201）上開設有多個漏孔（201a），且漏孔（201a）分布于精濾板（310）的上方。
4.根據權利要求1-3所述的一種含油污水處理用污物多級分離設備，其特征在于：所述出水組件（202）包括通過電磁閥（202a）與內筒體（201）底側相連通的彈性管（202b），所述彈性管（202b）的底端固定連通有彎管（202c），且彎管（202c）貫穿并固定連接在外筒體（101）底側。
5.根據權利要求3所述的一種含油污水處理用污物多級分離設備，其特征在于：所述彎管（202c）貫穿外筒體（101）的一端固定連接有活性炭過濾器（202d），所述活性炭過濾器（202d）的出口端固定連接有連通管（202e）。
6.根據權利要求1所述的一種含油污水處理用污物多級分離設備，其特征在于：所述內筒體（201）的外壁與外筒體（101）之間預留有排污間隙（203），所述外筒體（101）上設置有密封端層（101a），所述密封端層（101a）與內筒體（201）的上側壁相貼合。
7.根據權利要求1所述的一種含油污水處理用污物多級分離設備，其特征在于：多個所述支撐桿（301）的底端固定連接有同一根彈性筋（308），多個所述支撐桿（301）完全張開后倒扣在內筒體（201）的上側壁上。
8.根據權利要求1所述的一種含油污水處理用污物多級分離設備，其特征在于：所述進水管（103）的內壁固定連接有密封環（103a），所述活動桿（304）的上端貫穿上套件（307）并固定連接有活動頭（306）；其中，所述活動頭（306）的上端延伸至密封環（103a）的上方并設置有用于封堵的上封堵端（306a），所述活動頭（306）的下端設置有下導流端（306b），且下導流端（306b）用于分散污水，并讓污水順著張開的粗濾袋（301a）進行呈傘狀均勻流淌。
9.根據權利要求8所述的一種含油污水處理用污物多級分離設備，其特征在于：所述上套件（307）的側壁固定連接有多個連接桿（307a），且連接桿（307a）與進水管（103）的內壁固定連接。
10.根據權利要求1所述的一種含油污水處理用污物多級分離設備，其特征在于：所述外筒體（101）底側固定連接有多個支撐腿（105），多個所述支撐腿（105）呈環形均勻陣列分布。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述現有一種含油污水處理用污物多級分離設備存在的問題，提出了本發明。
因此，本發明目的是提供一種含油污水處理用污物多級分離設備，其為了方便對濾網的清潔工作，減少清潔時間，提高污水的過濾分離效率。
為解決上述技術問題，本發明提供如下技術方案：一種含油污水處理用污物多級分離設備，包括，外殼體單元，其包括外筒體、設置于外筒體底側的排污口，以及通過螺栓連接于外筒體上側的上端蓋，所述上端蓋上固定連接有進水管，所述外筒體底部固定安裝有液壓缸；內殼體單元，其包括位于所述外筒體內側的內筒體、對稱設置于所述內筒體底側的出水組件；過濾分離單元，其包括固定設置在所述液壓缸輸出端上的活動桿、固定設置于所述活動桿上的下套件、設置于所述進水管內側的上套件，以及轉動連接于所述上套件上的多個支撐桿，每?jī)蓚�(gè)支撐桿之間均連接有粗濾袋，每個所述支撐桿上均轉動連接有轉動支桿，所述轉動支桿的另一端轉動連接在下套件上。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述過濾分離單元還包括設置于內筒體內側的精濾板，所述精濾板底端固定連接有套桿，所述內筒體的底部固定連接有密封擋板，所述套桿的底端穿過密封擋板固定連接在液壓缸的端蓋上；其中，所述活動桿貫穿套桿、精濾板設置，所述活動桿通過多個連動桿與內筒體的內壁固定連接。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述精濾板呈圓錐形設置，并貼合內筒體的內壁設置，所述內筒體上開設有多個漏孔，且漏孔分布于精濾板的上方。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述出水組件包括通過電磁閥與內筒體底側相連通的彈性管，所述彈性管的底端固定連通有彎管，且彎管貫穿并固定連接在外筒體底側。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述彎管貫穿外筒體的一端固定連接有活性炭過濾器，所述活性炭過濾器的出口端固定連接有連通管。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述內筒體的外壁與外筒體之間預留有排污間隙，所述外筒體上設置有密封端層，所述密封端層與內筒體的上側壁相貼合。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：多個所述支撐桿的底端固定連接有同一根彈性筋，多個所述支撐桿完全張開后倒扣在內筒體的上側壁上。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述進水管的內壁固定連接有密封環，所述活動桿的上端貫穿上套件并固定連接有活動頭；其中，所述活動頭的上端延伸至密封環的上方并設置有用于封堵的上封堵端，所述活動頭的下端設置有下導流端，且下導流端用于分散污水，并讓污水順著張開的粗濾袋進行呈傘狀均勻流淌。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述上套件的側壁固定連接有多個連接桿，且連接桿與進水管的內壁固定連接。
作為本發明所述一種含油污水處理用污物多級分離設備的一種優選方案，其中：所述外筒體底側固定連接有多個支撐腿，多個所述支撐腿呈環形均勻陣列分布。
本發明的有益效果：1、通過將污水從進水管導入至內殼體單元內，污水首先經過下導流端的導流，使其沿著張開的粗濾袋四周呈傘狀均勻流動，由上而下通過粗濾袋過濾污水中的大顆粒雜質，經過粗過濾的污水后經過精濾板在進一步的過濾分離污水中表面所附著的細小浮渣，最終打開電磁閥后，經過活性炭過濾器進行最終的吸附過濾，從而完成污水的多級分離處理，方便快捷；2、當需要進行清理時，通過液壓缸帶動活動桿進行收縮，從而使得帶動與其固定的下套件向下移動，并且在連動桿的連接作用下內筒體與密封端層實現分離，且各個轉動支桿轉動，使得支撐桿進行聚攏，慢慢地粗濾袋不在張開，在其收縮的狀態下，雜質落入內筒體與外筒體之間的排污間隙，然后在讓液壓缸帶動活動桿伸長，使得粗濾袋再次張開，如此往復，從而將表面附著的雜質抖落；3、在內筒體下降的同時，精濾板的高度不會產生變化，間接的在精濾板底部聚集的浮渣會慢慢順著漏孔一同落入排污間隙，同樣達到清潔效果，整個過程無需拆機，大大減少清潔所需時間，提高了工作效率。
（發明人：朱江麗）
