公布日：2022.07.08
申請日：2022.05.06
分類號：C02F9/14(2006.01)I;C02F1/00(2006.01)N;C02F1/52(2006.01)N;C02F3/30(2006.01)N;C02F3/12(2006.01)N
摘要
本發明公開了一種農村污水處理系統及工藝，包括以下處理步驟：1）在沉砂格柵池預處理的污水送到調節池中儲存；2）自調節池中流出的污水經高效混合裝置投藥后依次流入?yún)捬醭�、缺氧池、好氧池和MBR池，在MBR池中通過鼓風對污水曝氣進行生化反應；3）MBR池獲得的上清液排放至清水池，池底污泥送至厭氧池、缺氧池，剩余污泥重力自流排至污泥濃縮池收集，收集的污泥抽往疊螺壓濾機進行機械脫水得到干泥，濾液回調節池重新處理；4）排放至清水池的上清液經消毒處理后排放到河涌。本發明的依次通過沉砂格柵池、調節池、一體化污水處理裝置、清水池的污水處理工藝，適合不同農村水量水質的處理，使得出水達到一級A的排放標準，有利于新工藝的推廣。
權利要求書

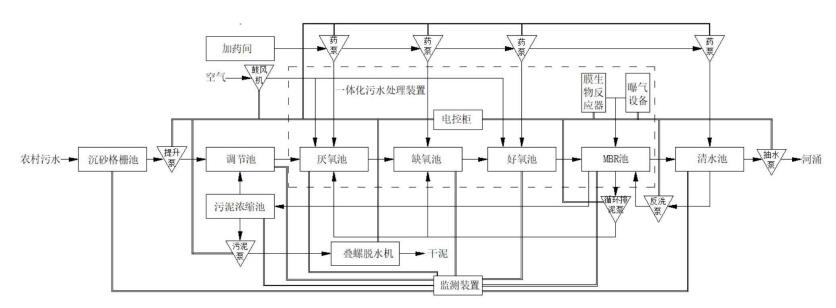

1.一種農村污水處理系統，包括沉砂格柵池、調節池、一體化污水處理裝置、清水池與污泥濃縮池，其特征在于，所述沉砂格柵池的出水口與調節池連通，所述一體化污水處理裝置包括依次連通的厭氧池、缺氧池、好氧池與MBR池，調節池的出水口與厭氧池連通，MBR池設有污泥回流管、上清液出水管和污泥排放管，MBR池通過上清液出水管與清水池連接，MBR池通過污泥回流管分別與厭氧池、缺氧池連接，MBR池通過污泥排放管與污泥濃縮池連接，污泥濃縮池通過污泥回收管與疊螺壓濾機連接，厭氧池、缺氧池、好氧池和清水池內設置有高效混合裝置，各個池內液體通過泵組進行抽調；該污水處理系統還包括監測裝置和電控柜，所述監測裝置用于監測各池內水位情況，所述電控柜用于控制泵組啟閉。
2.根據權利要求1所述的一種農村污水處理系統，其特征在于，所述農村污水包括糞便污水、廚房污水、生活洗滌污水和洗浴污水，所述糞便污水先經過化糞池自然發酵后排入沉砂格柵池，所述廚房污水、生活洗滌污水和洗浴污水直接排入沉砂格柵池，所述農村污水采用收集管道統一收集，并經沉砂格柵池的格柵隔渣后進入所述的調節池。
3.根據權利要求1所述的一種農村污水處理系統，其特征在于，所述厭氧池和好氧池的內部均安裝曝氣管，曝氣管通過鼓風機輸送空氣，且風機由電控柜控制啟閉。
4.根據權利要求1所述的一種農村污水處理系統，其特征在于，所述MBR池設置膜生物反應器和曝氣設備，所述膜生物反應器和曝氣設備均由電控柜控制啟閉，所述膜生物反應器選用FP系列中空纖維膜組件，所述曝氣設備包括羅茨鼓風機和微孔曝氣器，微孔曝氣器采用曝氣管道充氧器。
5.根據權利要求1所述的一種農村污水處理系統，其特征在于，該污水處理系統包括加藥間、藥泵和加藥管，所述加藥間用于與厭氧池、缺氧池、好氧池和清水池內污水混合反應的藥液，藥泵和加藥管用于輸送藥液到厭氧池、缺氧池、好氧池和清水池內，所述藥泵由電控柜控制啟閉。
6.使用權利要求1-5任一所述系統處理農村污水的工藝，包括以下處理步驟：S1：污水進入沉砂格柵池中經過格柵除去大塊固體雜物和部分固體懸浮物，得到的預處理污水通過泵組抽入到調節池中儲存；S2：自所述調節池中流出的污水經高效混合裝置投藥后依次流入?yún)捬醭�、缺氧池、好氧池和MBR池，在MBR池中通過鼓風對污水曝氣進行生化反應；S3：所述生化反應出水經過膜分離后，得到的上清液通過上清液出水管排放至清水池，所述MBR池底的污泥由循環排泥泵送至厭氧池、缺氧池，剩余污泥重力自流排至污泥濃縮池收集，收集的污泥由污泥泵抽往疊螺壓濾機進行機械脫水得到干泥，濾液回調節池重新處理；S4：排放至所述清水池的上清液經消毒處理后由抽水泵排放到河涌。
7.根據權利要求6所述處理農村污水的工藝，其特征在于，步驟S2中厭氧池針對污水與后續回流污泥的混合液，起到除磷脫氮作用；缺氧池針對污水和后續回流污泥的混合液，利用污水中的有機物作碳源，將混合液中的硝酸鹽、亞硝酸鹽通過生物反硝化作用轉化成氮氣排放到空氣中；好氧池中好氧微生物將污水中的有機物、動植物油、氨氮、磷被微生物作為營養物質加以分解、利用，合成微生物自身的物質或被分解為二氧化碳和水、氮氣。
8.根據權利要求6所述處理農村污水的工藝，其特征在于，步驟S2中的所述生化反應包括有機污染物的降解反應和氨氮化合物的硝化反應，所述氨氮化合物的硝化反應生成的硝化混合液通過氣提回流至缺氧池，在缺氧池內進行反硝化脫氮。
9.根據權利要求6所述處理農村污水的工藝，其特征在于，步驟S2中缺氧池水力停留時間2-4h，好氧池水力停留時間3-4h，MBR池水力停留時間為2-3h，一體化污水處理裝置的有效水深為2.0-2.5m。10.根據權利要求6所述處理農村污水的工藝，其特征在于，所述調節池中污水濃度的標準為COD≦150，總氮≦35，氨氮≦30，總磷≦3。
發明內容
鑒于此，本發明的目的是提供一種農村污水處理系統及工藝，能夠就地收集生活污水并進行處理，出水可達到GB18918-2002排放標準中一級A標準。
為了實現上述發明目的，本發明提供以下技術方案：一種農村污水處理系統，包括沉砂格柵池、調節池、一體化污水處理裝置、清水池與污泥濃縮池，所述沉砂格柵池的出水口與調節池連通，所述一體化污水處理裝置包括依次連通的厭氧池、缺氧池、好氧池與MBR池，調節池的出水口與厭氧池連通，MBR池設有污泥回流管、上清液出水管和污泥排放管，MBR池通過上清液出水管與清水池連接，MBR池通過污泥回流管分別與厭氧池、缺氧池連接，MBR池通過污泥排放管與污泥濃縮池連接，污泥濃縮池通過污泥回收管與疊螺壓濾機連接，厭氧池、缺氧池、好氧池和清水池內設置有高效混合裝置，各個池內液體通過泵組進行抽調；該污水處理系統還包括監測裝置和電控柜，所述監測裝置用于監測各池內水位情況，所述電控柜用于控制泵組啟閉。
進一步的，所述農村污水包括糞便污水、廚房污水、生活洗滌污水和洗浴污水，所述糞便污水先經過化糞池自然發酵后排入沉砂格柵池，所述廚房污水、生活洗滌污水和洗浴污水直接排入沉砂格柵池，所述農村污水采用收集管道統一收集，并經沉砂格柵池的格柵隔渣后進入所述的調節池。
進一步的，所述厭氧池和好氧池的內部均安裝曝氣管，曝氣管通過鼓風機輸送空氣，且風機由電控柜控制啟閉。
進一步的，所述MBR池設置膜生物反應器和曝氣設備，所述膜生物反應器和曝氣設備均由電控柜控制啟閉，所述膜生物反應器選用FP系列中空纖維膜組件，所述曝氣設備包括羅茨鼓風機和微孔曝氣器，微孔曝氣器采用曝氣管道充氧器。
進一步的，該污水處理系統包括加藥間、藥泵和加藥管，所述加藥間用于與厭氧池、缺氧池、好氧池和清水池內污水混合反應的藥液，藥泵和加藥管用于輸送藥液到厭氧池、缺氧池、好氧池和清水池內，所述藥泵由電控柜控制啟閉。
使用上述系統處理生活污水的工藝，包括以下處理步驟：S1：污水進入沉砂格柵池中經過格柵除去大塊固體雜物和部分固體懸浮物，得到的預處理污水通過提升泵抽入到調節池中儲存；S2：自所述調節池中流出的污水經高效混合裝置投藥后依次流入?yún)捬醭亍⑷毖醭�、好氧池和MBR池，在MBR池中通過鼓風對污水曝氣進行生化反應；S3：所述生化反應出水經過膜分離后，得到的上清液通過上清液出水管排放至清水池，MBR池底的污泥由循環排泥泵送至厭氧池、缺氧池，剩余污泥重力自流排至污泥濃縮池收集，收集的污泥由污泥泵抽往疊螺壓濾機進行機械脫水得到干泥，濾液回調節池重新處理；S4：排放至清水池的上清液經消毒處理后由抽水泵排放到河涌。
進一步的，步驟S2中厭氧池針對污水與后續回流污泥的混合液，起到除磷脫氮作用；缺氧池針對污水和后續回流污泥的混合液，利用污水中的有機物作碳源，將混合液中的硝酸鹽、亞硝酸鹽通過生物反硝化作用轉化成氮氣排放到空氣中；好氧池中好氧微生物將污水中的有機物、動植物油、氨氮、磷被微生物作為營養物質加以分解、利用，合成微生物自身的物質或被分解為二氧化碳和水、氮氣。
進一步的，步驟S2中的所述生化反應包括有機污染物的降解反應和氨氮化合物的硝化反應，所述氨氮化合物的硝化反應生成的硝化混合液通過氣提回流至缺氧池，在缺氧池內進行反硝化脫氮。
進一步的，步驟S2中缺氧池水力停留時間2-4h，好氧池水力停留時間3-4h，MBR池水力停留時間為2-3h，一體化污水處理裝置的有效水深為2.0-2.5m。
進一步的，所述調節池中污水濃度的標準為COD≦150，總氮≦35，氨氮≦30，總磷≦3。
本發明由于采取了上述技術方案，其具有如下有益效果：（1）本發明采用厭氧池、缺氧池和MBR池循環處理工藝，利用厭氧條件提高了除磷效率，利用缺氧、好氧條件提高了脫氮效率，利用MBR池的膜分離設備將活性污泥和大分子有機物質截留住，不但省掉二沉池，而且提高活性污泥濃度，水力停留時間和污泥停留時間可以分別控制，而難降解的物質在膜生物反應器中不斷反應、降解，再者，利用好氧+膜的有效分離作用，克服了農村水質水量變化較大的影響。
（2）本發明的依次通過沉砂格柵池、調節池、一體化污水處理裝置、清水池的污水處理工藝，適合不同農村水量水質的處理，使得出水達到一級A的排放標準，利于新工藝的推廣。
（3）本發明的一體化污水處理裝置是污水預處理、二級處理和深度處理設備于一體的中小型污水處理技術裝置，采用一體化設計、占地少、投資省、運行費用低、配備全自動控制系統。
（4）本發明通過在污水處理前將混合污水儲存在調節池，調節池內設置有監測池內水位情況的監測裝置，當調節池的水量或者水質產生突然性變化時，通過監測裝置將信號發送給電控柜，電控柜根據反饋的信號控制將沉砂格柵池的泵組調整調節池內的污水抽入量，從而實現調節池的污水量補充的同時把各種生活污水、不同時間排放的污水混合，起到均勻水質的作用。
（5）本發明通過微孔曝氣器采用曝氣管道充氧器，不堵塞，充氧效率高，暴氣效果高，節能省電。
（發明人：辛永光;譚平;歐宏森;陳惠婷）
