公布日：2022.07.08

申請日：2022.06.10

分類號：C02F9/12(2006.01)I;B01D29/64(2006.01)I;C02F1/48(2006.01)N;C02F101/20(2006.01)N

摘要

本發明公開了一種用于彩鋼板生產線的污水池除污泥設備，包括承重板，承重板上固定連接有第一支撐板、第二支撐板、電機架和支撐架，第一支撐板和第二支撐板的上表面固定連接有殼體，殼體的上表面開設有用于彩鋼板進入的開口，殼體靠近底部的一側固定連通有用于排污水的第一運輸管，承重板上固定連接有用于過濾污水的過濾箱和用于放置污泥的第一垃圾盒，過濾箱和第一垃圾盒貼合，且過濾箱位于第一運輸管的正下方，承重板上固定連接有用于放置鐵屑的第二垃圾盒。本發明通過設置吸附機構，達到了在吸附塊往復上下滑動且轉動時攪拌污水使得更容易吸附鐵屑，且達到分離污泥和鐵屑混合物容易，節省了大量人力和時間的效果。

權利要求書

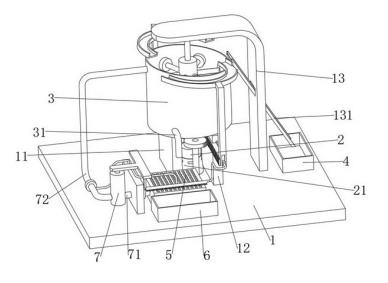

1.一種用于彩鋼板生產線的污水池除污泥設備，包括承重板（1），其特征在于：所述承重板（1）上固定連接有第一支撐板（11）、第二支撐板（12）、電機架（21）和支撐架（13），所述第一支撐板（11）和第二支撐板（12）的上表面固定連接有殼體（3），所述殼體（3）的上表面開設有用于彩鋼板進入的開口，所述殼體（3）靠近底部的一側固定連通有用于排污水的第一運輸管（31），所述承重板（1）上固定連接有用于過濾污水的過濾箱（5）和用于放置污泥的第一垃圾盒（6），所述過濾箱（5）和第一垃圾盒（6）貼合，且所述過濾箱（5）位于第一運輸管（31）的正下方，所述承重板（1）上固定連接有用于放置鐵屑的第二垃圾盒（4），所述支撐架（13）上開設有通槽并通過通槽固定連接有滑道（131），所述滑道（131）的底部位于第二垃圾盒（4）的正上方，所述電機架（21）上固定連接有電機（2），所述電機（2）的輸出端固定連接有貫穿殼體（3）底面的轉動軸（22），所述轉動軸（22）上設有用于吸附殼體（3）中鐵屑的吸附機構；所述轉動軸（22）上設有用于鐵屑掉落的回收機構，回收機構包括有固定連接在轉動軸（22）弧形輪廓上的第一缺齒齒輪（221）和第二缺齒齒輪（222），且所述第一缺齒齒輪（221）和第二缺齒齒輪（222）貼合，所述承重板（1）上定軸轉動連接有第一轉動桿（14）和第二轉動桿（15），所述第一轉動桿（14）的弧形輪廓上固定連接有與第一缺齒齒輪（221）間歇嚙合的第三缺齒齒輪（141），所述第二轉動桿（15）的弧形輪廓上固定連接有與第二缺齒齒輪（222）間歇嚙合的第四缺齒齒輪（151），所述第一支撐板（11）和第二支撐板（12）上均開設有滑槽并通過滑槽分別限位滑動連接有與第一缺齒齒輪（221）和第三缺齒齒輪（141）交替嚙合的第一齒條（111）以及與第二缺齒齒輪（222）和第四缺齒齒輪（151）交替嚙合的第二齒條（121），所述第一齒條（111）和第二齒條（121）的上表面均固定連接有用于承接鐵屑的第一圓環（112）和第二圓環（122），所述第二圓環（122）的側面開設有與滑道（131）配合的開口。

2.根據權利要求1所述的一種用于彩鋼板生產線的污水池除污泥設備，其特征在于：所述吸附機構包括有固定連接在轉動軸（22）遠離電機（2）一側的圓盤（23），所述圓盤（23）的側面固定連接有用于刮動殼體（3）內壁的刮刀（24），所述圓盤（23）遠離轉動軸（22）的一端固定連接有兩個支撐柱（231），所述支撐柱（231）上軸向滑動連接有筒套（25），所述筒套（25）的內壁上固定連接有第一滑塊（251），所述支撐架（13）的下表面固定連接有貫穿筒套（25）的支撐桿（132）和開關（136），所述支撐桿（132）遠離支撐架（13）的一端固定連接有第一轉塊（133），所述圓盤（23）上開設有與第一轉塊（133）配合的轉槽，所述支撐桿（132）的弧形輪廓上固定連接有圓塊（134），所述圓塊（134）上開設有U形槽（135），所述第一滑塊（251）與U形槽（135）滑動連接，所述筒套（25）的外表面固定連接有六個或多個用于吸附鐵屑的吸附塊（26）。

3.根據權利要求1所述的一種用于彩鋼板生產線的污水池除污泥設備，其特征在于：所述第二齒條（121）上設有用于清潔過濾箱（5）的清潔機構，所述清潔機構包括有連接塊（127），所述第二齒條（121）靠近過濾箱（5）的一側開設有滑槽并通過滑槽與連接塊（127）限位滑動連接，所述連接塊（127）上固定連接有連接桿（123），所述連接桿（123）的弧形輪廓上固定連接有清潔過濾箱（5）上表面的洗刷頭（125），所述連接桿（123）遠離連接塊（127）的一端定軸轉動連接有第二轉塊（124），所述承重板（1）上固定連接有第三支撐板（16），所述第三支撐板（16）上開設有平行四邊形槽（161），并通過平行四邊形槽（161）限位滑動連接有第二轉塊（124）。

4.根據權利要求3所述的一種用于彩鋼板生產線的污水池除污泥設備，其特征在于：所述清潔機構還包括有伸縮桿（162），所述平行四邊形槽（161）的對角線開設有第一限位槽（165）和第二限位槽（166），所述第一限位槽（165）和第二限位槽（166）的底壁均與伸縮桿（162）固定連接，每個所述伸縮桿（162）的上表面均固定連接有第二滑塊（164）,每個所述伸縮桿（162）靠近頂部的一端上均套接有彈簧（163），每個所述彈簧（163）的兩端均與伸縮桿（162）和第二滑塊（164）固定連接。

5.根據權利要求3所述的一種用于彩鋼板生產線的污水池除污泥設備，其特征在于：所述承重板（1）上設有用于將過濾后的水重新流入殼體（3）內并清洗洗刷頭（125）的回流機構，所述回流機構包括有固定連接在承重板（1）上的活塞筒（7），所述活塞筒（7）通過第二運輸管（71）與過濾箱（5）固定連通，所述活塞筒（7）遠離第二運輸管（71）的一端通過第三運輸管（72）與殼體（3）固定連通，所述第二運輸管（71）和第三運輸管（72）上均固定連接有單向閥（711），所述第三運輸管（72）上固定連通有用于清洗洗刷頭（125）的第四運輸管（73），所述第四運輸管（73）與連接桿（123）固定連接，所述活塞筒（7）的內壁上定軸滑動連接有密封塞（741），所述密封塞（741）的上表面同軸固定連接有貫穿活塞筒（7）頂面的滑動桿（74），所述滑動桿（74）遠離密封塞（741）的一端固定連接有連接板（75），所述連接桿（123）上固定連接有第三滑塊（126），所述連接板（75）上開設有與第三滑塊（126）限位滑動連接的滑槽。

6.根據權利要求3所述的一種用于彩鋼板生產線的污水池除污泥設備，其特征在于：所述承重板（1）上設有用于將過濾后的水重新流入殼體（3）內并清洗洗刷頭（125）的回流機構，所述回流機構包括有固定連接在承重板（1）上的水泵（8），所述水泵（8）通過第二運輸管（71）與過濾箱（5）固定連通，所述水泵（8）遠離第二運輸管（71）的一端通過第三運輸管（72）與殼體（3）固定連通，所述第二運輸管（71）和第三運輸管（72）上均固定連接有單向閥（711），所述第三運輸管（72）上固定連通有用于清洗洗刷頭（125）的第四運輸管（73），所述第四運輸管（73）與連接桿（123）固定連接。

發明內容

本發明的目的在于提供一種用于彩鋼板生產線的污水池除污泥設備，具備分離污泥和鐵屑容易且節省人力和時間的優點，解決了鐵屑和污泥混合物分離難且浪費了大量時間和人力的問題。

為實現上述目的，本發明提供如下技術方案：一種用于彩鋼板生產線的污水池除污泥設備，包括承重板，所述承重板上固定連接有第一支撐板、第二支撐板、電機架和支撐架，所述第一支撐板和第二支撐板的上表面固定連接有殼體，所述殼體的上表面開設有用于彩鋼板進入的開口，所述殼體靠近底部的一側固定連通有用于排污水的第一運輸管，所述承重板上固定連接有用于過濾污水的過濾箱和用于放置污泥的第一垃圾盒，所述過濾箱和第一垃圾盒貼合，且所述過濾箱位于第一運輸管的正下方，所述承重板上固定連接有用于放置鐵屑的第二垃圾盒，所述支撐架上開設有通槽并通過通槽固定連接有滑道，所述滑道的底部位于第二垃圾盒的正上方，所述電機架上固定連接有電機，所述電機的輸出端固定連接有貫穿殼體底面的轉動軸，所述轉動軸上設有用于吸附殼體中鐵屑的吸附機構。

優選的，所述吸附機構包括有固定連接在轉動軸遠離電機一側的圓盤，所述圓盤的側面固定連接有用于刮動殼體內壁的刮刀，所述圓盤遠離轉動軸的一端固定連接有兩個支撐柱，所述支撐柱上軸向滑動連接有筒套，所述筒套的內壁上固定連接有第一滑塊，所述支撐架的下表面固定連接有貫穿筒套的支撐桿和開關，所述支撐桿遠離支撐架的一端固定連接有第一轉塊，所述圓盤上開設有與第一轉塊配合的轉槽，所述支撐桿的弧形輪廓上固定連接有圓塊，所述圓塊上開設有U形槽，所述第一滑塊與U形槽滑動連接，所述筒套的外表面固定連接有六個或多個用于吸附鐵屑的吸附塊。

優選的，所述轉動軸上設有用于鐵屑掉落的回收機構，回收機構包括有固定連接在轉動軸弧形輪廓上的第一缺齒齒輪和第二缺齒齒輪，且所述第一缺齒齒輪和第二缺齒齒輪貼合，所述承重板上定軸轉動連接有第一轉動桿和第二轉動桿，所述第一轉動桿的弧形輪廓上固定連接有與第一缺齒齒輪間歇嚙合的第三缺齒齒輪，所述第二轉動桿的弧形輪廓上固定連接有與第二缺齒齒輪間歇嚙合的第四缺齒齒輪，所述第一支撐板和第二支撐板上均開設有滑槽并通過滑槽分別限位滑動連接有與第一缺齒齒輪和第三缺齒齒輪交替嚙合的第一齒條以及與第二缺齒齒輪和第四缺齒齒輪交替嚙合的第二齒條，所述第一齒條和第二齒條的上表面均固定連接有用于承接鐵屑的第一圓環和第二圓環，所述第二圓環的側面開設有與滑道配合的開口。

優選的，所述第二齒條上設有用于清潔過濾箱的清潔機構，所述清潔機構包括有連接塊，所述第二齒條靠近過濾箱的一側開設有滑槽并通過滑槽與連接塊限位滑動連接，所述連接塊上固定連接有連接桿，所述連接桿的弧形輪廓上固定連接有清潔過濾箱上表面的洗刷頭，所述連接桿遠離連接塊的一端定軸轉動連接有第二轉塊，所述承重板上固定連接有第三支撐板，所述第三支撐板上開設有平行四邊形槽，并通過平行四邊形槽限位滑動連接有第二轉塊。

優選的，所述清潔機構還包括有伸縮桿，所述平行四邊形槽的對角線開設有第一限位槽和第二限位槽，所述第一限位槽和第二限位槽的底壁均與伸縮桿固定連接，每個所述伸縮桿的上表面均固定連接有第二滑塊,每個所述伸縮桿靠近頂部的一端上均套接有彈簧，每個所述彈簧的兩端均與伸縮桿和第二滑塊固定連接。

優選的，所述承重板上設有用于將過濾后的水重新流入殼體內并清洗洗刷頭的回流機構，所述回流機構包括有固定連接在承重板上的活塞筒，所述活塞筒通過第二運輸管與過濾箱固定連通，所述活塞筒遠離第二運輸管的一端通過第三運輸管與殼體固定連通，所述第二運輸管和第三運輸管上均固定連接有單向閥，所述第三運輸管上固定連通有用于清洗洗刷頭的第四運輸管，所述第四運輸管與連接桿固定連接，所述活塞筒的內壁上定軸滑動連接有密封塞，所述密封塞的上表面同軸固定連接有貫穿活塞筒頂面的滑動桿，所述滑動桿遠離密封塞的一端固定連接有連接板，所述連接桿上固定連接有第三滑塊，所述連接板上開設有與第三滑塊限位滑動連接的滑槽。

優選的，所述承重板上設有用于將過濾后的水重新流入殼體內并清洗洗刷頭的回流機構，所述回流機構包括有固定連接在承重板上的水泵，所述水泵通過第二運輸管與過濾箱固定連通，所述水泵遠離第二運輸管的一端通過第三運輸管與殼體固定連通，所述第二運輸管和第三運輸管上均固定連接有單向閥，所述第三運輸管上固定連通有用于清洗洗刷頭的第四運輸管，所述第四運輸管與連接桿固定連接。

與現有技術相比，本發明的有益效果如下：1、本發明通過設置吸附機構，達到了在吸附塊往復上下滑動且轉動時攪拌污水使得更容易吸附鐵屑，且達到分離污泥和鐵屑混合物容易，節省了大量人力和時間的效果。

2、本發明通過設置回收機構，達到了將吸附塊上的鐵屑送入第二垃圾盒從而達到污泥和鐵屑分離的效果。

3、本發明通過設置過濾箱，達到了含有污泥的水過濾，使得水可以重復利用的效果。

4、本發明通過設置清理機構，達到了將過濾箱的頂面清潔，避免過濾箱堵塞的效果。

5、本發明通過設置回流機構，達到了將過濾后的重新運輸?shù)綒んw內繼續使用，節省了大量的水資源，且清潔了洗刷頭使得避免洗刷頭粘附太多污泥從而在清潔過濾箱時清潔不干凈的效果。

（發明人：顧春健;陳順國;徐曉宇）
