公布日：2022.06.10

申請日：2022.03.10

分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I

摘要

本發明提供了一種水性涂料污水處理設備，包括：集污組件，沉砂池的四縱側外表面等鄰分列環繞固定安裝有若干個可以收集濺揚污水的集污組件，集污組件包括有：上殼、下殼、可以引導污水收集并防止外溢的引污組件和可以吸收污水的吸污組件；沉砂池的四縱側外表面等鄰分列環繞固定安裝有若干個上殼；上殼的左右兩端底側外表面固定安裝有下殼；上殼的內部上至中端之間位置活動安裝有引污組件；上殼的內部右下端至下殼的內部右端之間位置活動安裝有吸污組件。該種水性涂料污水處理設備，可以起到使沉砂池外具備集污功能，在將水性涂料污水注入沉砂池內時，即便不慎發生濺液，也不會使沉砂池內的污水四處外溢，保證了污水處理作業環境的清潔度的作用。

權利要求書

1.一種水性涂料污水處理設備，其特征在于：包括：沉砂池(1)，所述沉砂池(1)連通有排水管(2)，所述排水管(2)安裝有調節池(3)，所述調節池(3)安裝有沉淀池(4)，所述沉淀池(4)安裝有儲存池(5)；集污組件(6)，所述沉砂池(1)安裝有若干個可以收集濺揚污水的集污組件(6)，所述集污組件(6)包括有：上殼(7)、下殼(8)、可以引導污水收集并防止外溢的引污組件(9)和可以吸收污水的吸污組件(10)；所述沉砂池(1)安裝有若干個上殼(7)；所述上殼(7)安裝有下殼(8)；所述上殼(7)安裝有引污組件(9)；所述上殼(7)安裝有吸污組件(10)。

2.根據權利要求1所述的一種水性涂料污水處理設備，其特征在于：所述上殼(7)的外觀在一個縱截面上呈前后封閉的字母“H”形狀，所述上殼(7)安裝有呈水平方向的橫板，所述橫板開設有通槽。

3.根據權利要求1所述的一種水性涂料污水處理設備，其特征在于：所述下殼(8)的外觀在一個縱截面上呈內部中空、前后封閉的圓形狀，所述下殼(8)的分別開設有左入口和右入口。

4.根據權利要求1所述的一種水性涂料污水處理設備，其特征在于：所述引污組件(9)包括有：上轉軸(11)，所述上殼(7)安裝有上轉軸(11)；上轉板(12)，所述上轉軸(11)安裝有上轉板(12)。

5.根據權利要求4所述的一種水性涂料污水處理設備，其特征在于：所述引污組件(9)還包括有：限位板(13)，所述上轉板(12)安裝有限位板(13)，所述限位板(13)的外觀在一個縱截面上呈左外凸、右內凹的短弧條形狀。

6.根據權利要求5所述的一種水性涂料污水處理設備，其特征在于：所述引污組件(9)還包括有：上氣囊(14)，所述限位板(13)安裝有上氣囊(14)，所述上氣囊(14)的外觀在一個縱截面上呈內角為37°的扇形狀。

7.根據權利要求1所述的一種水性涂料污水處理設備，其特征在于：所述吸污組件(10)包括有：下氣囊(15)，所述下殼(8)與所述上殼(7)之間嵌裝有下氣囊(15)，所述下氣囊(15)的外觀在一個縱截面上呈53°的扇形狀，所述下氣囊(15)開設有出口，所述下氣囊(15)預裝有生石灰粉末。

8.根據權利要求7所述的一種水性涂料污水處理設備，其特征在于：所述吸污組件(10)還包括有：隔板(16)，所述下殼(8)安裝有呈上下豎直方向的隔板(16)，所述隔板(16)開設有弧槽。

9.根據權利要求8所述的一種水性涂料污水處理設備，其特征在于：所述吸污組件(10)還包括有：下轉軸(17)，所述隔板(16)與所述下殼(8)之間安裝有下轉軸(17)；下轉板(18)，所述下轉軸(17)安裝有下轉板(18)，所述下轉板(18)的外觀呈右外凸、左內凹的長弧條形狀。10.根據權利要求9所述的一種水性涂料污水處理設備，其特征在于：所述吸污組件(10)還包括有：插板(19)，所述下轉板(18)安裝有插板(19)，所述插板(19)的外觀呈頂內凹、底外凸的短弧條形狀。

發明內容

本發明旨在于解決上述背景技術提出的技術問題，提供一種水性涂料污水處理設備。

為實現上述目的，本發明提供如下技術方案：一種水性涂料污水處理設備，包括：

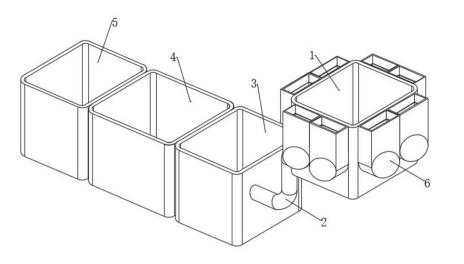

沉砂池，所述沉砂池的左端底部位置貫穿固定連通有排水管，所述排水管的底端尾部位置貫穿固定安裝有調節池，所述調節池的左側外表面固定安裝有沉淀池，所述沉淀池的左側外表面固定安裝有儲存池；

集污組件，所述沉砂池的四縱側外表面等鄰分列環繞固定安裝有若干個可以收集濺揚污水的集污組件，所述集污組件包括有：上殼、下殼、可以引導污水收集并防止外溢的引污組件和可以吸收污水的吸污組件；

所述沉砂池的四縱側外表面等鄰分列環繞固定安裝有若干個上殼；

所述上殼的左右兩端底側外表面固定安裝有下殼；

所述上殼的內部上至中端之間位置活動安裝有引污組件；

所述上殼的內部右下端至所述下殼的內部右端之間位置活動安裝有吸污組件。

進一步的優選方案：所述上殼的外觀在一個縱截面上呈前后封閉的字母“H”形狀，所述上殼的左右內壁上端位置固定安裝有呈水平方向的橫板，所述橫板的左至右端之間位置開設有上下貫穿的通槽。

進一步的優選方案：所述下殼的外觀在一個縱截面上呈內部中空、前后封閉的圓形狀，所述下殼的左右兩端中偏上部外表面分別同所述上殼的左右兩端底側外表面固定貼合，所述下殼的左右兩端上部位置分別開設有上下貫穿的左入口和右入口。

進一步的優選方案：所述引污組件包括有：

上轉軸，所述上殼的內部右上端位置呈前后水平方向旋轉安裝有上轉軸，所述上轉軸位于所述上殼的橫板的底側外表面右端尾部位置，所述上轉軸的前后兩端旋轉安裝于所述上殼的前后內壁右上端位置；

上轉板，所述上轉軸的左側外表面環繞固定安裝有上轉板，所述上轉板在正常情況下處于水平靜止平衡狀態，所述上轉板的左側外表面在正常情況下靜止貼合于所述上殼的左內壁上端表面，所述上轉板的頂側外表面在正常情況下緊密封閉所述上殼的橫板的通槽底端出口。

進一步的優選方案：所述引污組件還包括有：

限位板，所述上轉板的底側外表面斜向固定安裝有限位板，所述限位板的外觀在一個縱截面上呈左外凸、右內凹的短弧條形狀，所述限位板的左側外表面可同所述下殼的右側上端外表面相切，所述限位板的底側外表面在正常情況下同所述下殼之間存有距離。

進一步的優選方案：所述引污組件還包括有：

上氣囊，所述限位板的右側外表面與所述上轉板的底側右端外表面之間位置固定安裝有上氣囊，所述上氣囊的外觀在一個縱截面上呈內角為37°的扇形狀。

進一步的優選方案：所述吸污組件包括有：

下氣囊，所述下殼的右側上端外表面與所述上殼的右內壁下端外表面之間位置嵌裝有下氣囊，所述下氣囊的外觀在一個縱截面上呈53°的扇形狀，所述下氣囊的左側外表面同所述上氣囊的底側外表面緊密貼合，所述下氣囊的右端底部尾端部分嵌設于所述下殼的右入口內，所述下氣囊的右端底部位置開設有出口，所述下氣囊的內部位置預裝有生石灰粉末。

進一步的優選方案：所述吸污組件還包括有：

隔板，所述下殼的內部右端位置固定安裝有呈上下豎直方向的隔板，所述隔板的頂?shù)變蓚?cè)外表面分別固定安裝于所述下殼的頂?shù)變?nèi)壁中偏右端表面，所述隔板的上端位置斜向開設有左右貫穿且左高右低的弧槽，所述弧槽的左端入口位置高于所述下殼的左入口頂端位置。

進一步的優選方案：所述吸污組件還包括有：

下轉軸，所述隔板的右側外表面頂端與所述下殼的右內壁上端之間夾角位置呈前后水平方向旋轉安裝有下轉軸，所述下轉軸的前后兩端旋轉安裝于所述下殼的前后內壁右上端位置；

下轉板，所述下轉軸的右側外表面環繞固定安裝有下轉板，所述下轉板的外觀呈右外凸、左內凹的長弧條形狀，所述下轉板的右側上端外表面在正常情況下同所述下殼的右內壁上端表面靜止貼合，所述下轉板的右端底部尾端部分在正常情況下緊密嵌入于所述右殼的右入口底端位置而封閉所述下氣囊的出口。

進一步的優選方案：所述吸污組件還包括有：

插板，所述下轉板的左側上端外表面斜向固定安裝有插板，所述插板的外觀呈頂內凹、底外凸的短弧條形狀，所述插板可同所述隔板的弧槽對接，所述插板的左側外表面在正常情況下同所述隔板的弧槽之間存有距離。

有益效果：

1.該種水性涂料污水處理設備，通過設置有集污組件，利用杠桿、熱脹冷縮和負壓原理，在將水性涂料污水注入沉砂池內時，若不慎發生濺液，濺揚出的污水會首先落入集污組件的上殼上端區域的橫板通槽內，接著在杠桿原理的作用下，使集污組件的引污組件發生形變活動，以將污水向下導入，并經集污組件的下殼的左入口導入下殼內部左端區域陸續收集；在此過程中，在負壓原理的作用下，使集污組件的吸污組件發生形變活動，以將其內預裝的吸污物料向下經下殼的右入口導入下殼內部右端區域陸續收集；待下殼內部左端區域的污水逐漸收集滿時，該部分污水會經吸污組件流入下殼內部右端區域，與之前落入的吸污物料發生接觸被吸收，同時釋放出高溫熱量；該高溫熱量向上傳至引污組件上，在熱脹冷縮原理的作用下，使引污組件發生反向形變活動歸位，以繼續封閉上殼的橫板通槽，防止下殼內收集的污水外溢；如此在多個集污組件的連續共同配合作用下，可以實現對濺揚污水的收集；

2.該種水性涂料污水處理設備，通過設置有引污組件，利用杠桿和熱脹冷縮原理，當沉砂池內未發生濺液時，引污組件的上轉板處于水平靜止平衡狀態，其左側外表面靜止貼合于上殼的左內壁上端表面，其頂側外表面緊密封閉上殼的橫板的通槽底端出口；引污組件的限位板的底側外表面同下殼之間存有距離；引污組件的上氣囊處于自然膨脹未變形狀態；但當沉砂池內發生濺液時，會逐漸打破這種狀態，即如上述般在污水落入上殼上端區域的橫板通槽內時，該污水會賦予上轉板向下的壓力，在杠桿原理的作用下，使上轉板發生向下的逆時針轉動，以打開橫板通槽的底端出口，將該污水導下至上殼下端區域，并緊接經下殼的左入口導入下殼內左端區域內收集；同時，限位板隨上轉板發生向下轉動時，會逐漸朝下殼右上側表面靠近，并最終與吸污組件發生接觸，以使其導出吸污物料；待下殼內的收納空間即將飽和之際，該部分導出的吸污物料與污水發生接觸，釋放出高溫熱量，該部分高溫熱量向上傳至上氣囊的表面，在熱脹冷縮原理的作用下，使上氣囊受熱逐漸發生膨脹，并逐漸賦予上轉板向上的浮力，最終使上轉板發生反向順時針轉動歸位，以繼續封閉上殼橫板的通槽，防止下殼內收集的污水外溢；如此以實現對污水的引導收集并防止外溢，以便集污；

3.該種水性涂料污水處理設備，通過設置有吸污組件，利用負壓和杠桿原理，當沉砂池內未發生濺液時，吸污組件的下氣囊處于自然膨脹未變形狀態，其內的生石灰粉末未外溢；吸污組件的下轉板的右側上端外表面同下殼的右內壁上端表面靜止貼合，其右端底部尾端部分緊密嵌入于右殼的右入口底端位置而封閉下氣囊的出口；吸污組件的插板的左側外表面同吸污組件的隔板的弧槽之間存有距離；但當沉砂池內發生濺液時，會逐漸打破這種狀態，即如上述般在限位板隨上轉板發生向下轉動時，會對下氣囊進行擠壓，在負壓原理的作用下，使下氣囊內的空氣向下沖開下轉板的束縛，進而開啟下氣囊的出口，將生石灰粉末向下導出至下殼右端區域內，并同時在杠桿原理的作用下，使下轉板發生順時針轉動，以將下轉板下的插板插入隔板的弧槽內，防止落入的生石灰粉末進入隔板左側與污水發生接觸；待污水于下殼內部左端區域收集滿之前，污水的水位線會漲至隔板左側上的弧槽左端入口處，并此弧槽向內流入，推動插板向右滑出弧槽，以將污水導入下殼右端區域內，與先前落入的生石灰粉末發生接觸被其吸收，并同時釋放出高溫熱量；如此以實現對污水的吸收，便于集污；

4.綜上所述，該種水性涂料污水處理設備，通過集污組件、引污組件和吸污組件等的共同配合作用，可以使沉砂池外具備集污功能，在將水性涂料污水注入沉砂池內時，即便不慎發生濺液，也不會使沉砂池內的污水四處外溢，保證了污水處理作業環境的清潔度。

（發明人：陳廣明）
