公布日：2022.10.18
申請日：2022.07.19
分類號：C02F1/461(2006.01)I;C02F1/463(2006.01)I;C02F1/467(2006.01)I;C02F1/469(2006.01)I;C02F101/30(2006.01)N;C02F103/30(2006.01)N
摘要
本發明公開了一種用于去除高鹽廢水污染物的復合電解設備及電解方法，包括濃水池、第一電解池、第二電解池、第三電解池、氣浮池、沉淀池、固體物排放池、入網池、不達標排放池與達標排放池，所述濃水池與第一電解池貫通連接，所述第一電解池與第二電解池貫通連接。本發明所述的一種用于去除高鹽廢水污染物的復合電解設備及電解方法，采用電解絮凝法處理印染廢水，回用過程中排放出的高鹽度有機物不但能有效降低廢水中的COD，同時對BOD、TP和TN都有較高的去除率，電解法是污水處理的新思路，該方法的機理是電化學催化氧化工藝，不需要添加氧化劑，無二次污染，條件溫和，適用廣，兼具氣浮、絮凝、殺菌作用。
權利要求書

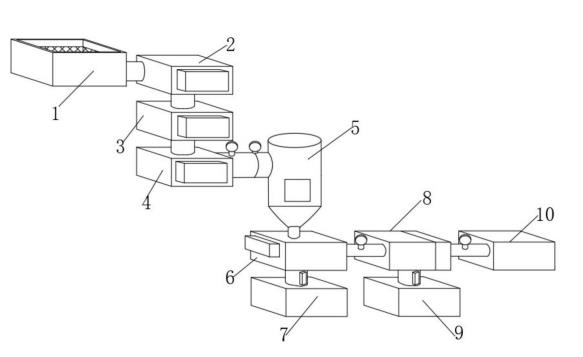

1.一種用于去除高鹽廢水污染物的復合電解設備，包括濃水池(1)、第一電解池(2)、第二電解池(3)、第三電解池(4)、氣浮池(5)、沉淀池(6)、固體物排放池(7)、入網池(8)、不達標排放池(9)與達標排放池(10)，其特征在于：所述濃水池(1)與第一電解池(2)貫通連接，所述第一電解池(2)與第二電解池(3)貫通連接，所述第二電解池(3)與第三電解池(4)貫通連接，所述第三電解池(4)與氣浮池(5)貫通連接，所述氣浮池(5)與沉淀池(6)貫通連接，所述沉淀池(6)與固體物排放池(7)、入網池(8)貫通連接，所述入網池(8)與不達標排放池(9)、達標排放池(10)貫通連接。
2.根據權利要求1所述的一種用于去除高鹽廢水污染物的復合電解設備，其特征在于：所述第三電解池(4)與氣浮池(5)之間連接有流通管(12)，所述流通管(12)上定位安裝有流量?jī)x(11)，所述沉淀池(6)上安裝有沉淀檢測器(13)，所述沉淀池(6)與固體物排放池(7)之間連接有第一控制閥(14)，所述沉淀池(6)與入網池(8)之間連接有連接支管(15)，所述入網池(8)內部設置有過濾排放網(16)，所述入網池(8)與不達標排放池(9)之間連接有第二控制閥(18)，所述入網池(8)與達標排放池(10)之間連接有流量控制器(17)，所述第一電解池(2)上安裝有第一電解座(19)，所述第二電解池(3)上安裝有第二電解座(20)，所述第三電解池(4)上安裝有第三電解座(21)。
3.根據權利要求1所述的一種用于去除高鹽廢水污染物的復合電解設備，其特征在于：所述濃水池(1)的底部安裝有底座(24)，所述濃水池(1)的內側設置有滑軌(22)，所述滑軌(22)的內側設置有過濾網(23)，所述底座(24)的中部安裝有驅動機(25)，所述驅動機(25)與過濾網(23)之間連接有升降缸體(26)與升降桿(27)，所述濃水池(1)連接第一電解池(2)的位置定位有出水管(28)。
4.根據權利要求1所述的一種用于去除高鹽廢水污染物的復合電解設備，其特征在于：所述濃水池(1)與第一電解池(2)之間通過連接管道貫通連接，所述第一電解池(2)與第二電解池(3)之間通過連通管道貫通連接，所述第二電解池(3)與第三電解池(4)之間通過連通管道貫通連接，所述第三電解池(4)與氣浮池(5)之間通過連通管道貫通連接，所述氣浮池(5)與沉淀池(6)之間通過連通管道貫通連接，所述沉淀池(6)與固體物排放池(7)、入網池(8)之間通過連通管道貫通連接，所述入網池(8)與不達標排放池(9)、達標排放池(10)之間通過連通管道貫通連接。
5.根據權利要求2所述的一種用于去除高鹽廢水污染物的復合電解設備，其特征在于：所述沉淀池(6)與沉淀檢測器(13)之間定位安裝，所述第一控制閥(14)控制沉淀池(6)進入固體物排放池(7)內部的量，所述第二控制閥(18)控制入網池(8)進入不達標排放池(9)內部的量，所述過濾排放網(16)固定在入網池(8)內部位置，所述第一電解池(2)與第一電解座(19)之間定位安裝，所述第二電解池(3)與第二電解座(20)之間定位安裝，所述第三電解池(4)與第三電解座(21)之間定位安裝。
6.根據權利要求3所述的一種用于去除高鹽廢水污染物的復合電解設備，其特征在于：所述底座(24)與驅動機(25)之間定位安裝，所述驅動機(25)驅動升降缸體(26)、升降桿(27)并帶動過濾網(23)在滑軌(22)的位置升降活動，所述濃水池(1)與底座(24)之間定位安裝。
7.一種用于去除高鹽廢水污染物的復合電解方法，其特征在于：包括以下操作步驟：S1：由電極反應利用Fe(OH)2表面帶正電荷與Sb(OH)6-或SbO3-負電荷之間的靜電引力，將銻從水中分離出來；S2：陽極表面直接氧化；S3：陰極產生氫氣和具有強氧化性的氫氧自由基•OH切斷大分子鏈，使顯色基團斷鏈，實現脫色，同時提升廢水可生化性；S4：氫氧化鐵/亞鐵絮體表面羥基豐富，吸附和網捕有機分子；S5：電化學反應主要分為陽極反應、陰極反應、粒子運動，陽極反應的核心過程發生氧化反應，陰極反應的核心過程是發生還原反應，粒子運動的核心過程是發生遷移和吸附反應。
8.根據權利要求7所述的一種用于去除高鹽廢水污染物的復合電解方法，其特征在于：所述S1-S5步驟中采用電解絮凝法處理印染廢水回用過程中排放出的高鹽度有機廢水。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種用于去除高鹽廢水污染物的復合電解設備及電解方法，采用電解絮凝法處理印染廢水，回用過程中排放出的高鹽度有機物不但能有效降低廢水中的COD，同時對BOD、TP和TN都有較高的去除率，電解法是污水處理的新思路，該方法的機理是電化學催化氧化工藝，不需要添加氧化劑，無二次污染，條件溫和，適用廣，兼具氣浮、絮凝、殺菌作用，可以有效解決背景技術中的問題。
(二)技術方案
為實現上述目的，本發明采取的技術方案為：一種用于去除高鹽廢水污染物的復合電解設備，包括濃水池、第一電解池、第二電解池、第三電解池、氣浮池、沉淀池、固體物排放池、入網池、不達標排放池與達標排放池，所述濃水池與第一電解池貫通連接，所述第一電解池與第二電解池貫通連接，所述第二電解池與第三電解池貫通連接，所述第三電解池與氣浮池貫通連接，所述氣浮池與沉淀池貫通連接，所述沉淀池與固體物排放池、入網池貫通連接，所述入網池與不達標排放池、達標排放池貫通連接。
作為本申請一種優選的技術方案，所述第三電解池與氣浮池之間連接有流通管，所述流通管上定位安裝有流量?jī)x，所述沉淀池上安裝有沉淀檢測器，所述沉淀池與固體物排放池之間連接有第一控制閥，所述沉淀池與入網池之間連接有連接支管，所述入網池內部設置有過濾排放網，所述入網池與不達標排放池之間連接有第二控制閥，所述入網池與達標排放池之間連接有流量控制器，所述第一電解池上安裝有第一電解座，所述第二電解池上安裝有第二電解座，所述第三電解池上安裝有第三電解座。
作為本申請一種優選的技術方案，所述濃水池的底部安裝有底座，所述濃水池的內側設置有滑軌，所述滑軌的內側設置有過濾網，所述底座的中部安裝有驅動機，所述驅動機與過濾網之間連接有升降缸體與升降桿，所述濃水池連接第一電解池的位置定位有出水管。
作為本申請一種優選的技術方案，所述濃水池與第一電解池之間通過連接管道貫通連接，所述第一電解池與第二電解池之間通過連通管道貫通連接，所述第二電解池與第三電解池之間通過連通管道貫通連接，所述第三電解池與氣浮池之間通過連通管道貫通連接，所述氣浮池與沉淀池之間通過連通管道貫通連接，所述沉淀池與固體物排放池、入網池之間通過連通管道貫通連接，所述入網池與不達標排放池、達標排放池之間通過連通管道貫通連接。
作為本申請一種優選的技術方案，所述沉淀池與沉淀檢測器之間定位安裝，所述第一控制閥控制沉淀池進入固體物排放池內部的量，所述第二控制閥控制入網池進入不達標排放池內部的量，所述過濾排放網固定在入網池內部位置，所述第一電解池與第一電解座之間定位安裝，所述第二電解池與第二電解座之間定位安裝，所述第三電解池與第三電解座之間定位安裝。
作為本申請一種優選的技術方案，所述底座與驅動機之間定位安裝，所述驅動機驅動升降缸體、升降桿并帶動過濾網在滑軌的位置升降活動，所述濃水池與底座之間定位安裝。
一種用于去除高鹽廢水污染物的復合電解方法，包括以下操作步驟：
S1：由電極反應利用Fe(OH)2表面帶正電荷與Sb(OH)6-或SbO3-負電荷之間的靜電引力，將銻從水中分離出來；
S2：陽極表面直接氧化；
S3：陰極產生氫氣和具有強氧化性的氫氧自由基•OH切斷大分子鏈，使顯色基團斷鏈，實現脫色，同時提升廢水可生化性；
S4：氫氧化鐵/亞鐵絮體表面羥基豐富，吸附和網捕有機分子；
S5：電化學反應主要分為陽極反應、陰極反應、粒子運動，陽極反應的核心過程發生氧化反應，陰極反應的核心過程是發生還原反應，粒子運動的核心過程是發生遷移和吸附反應。
作為本申請一種優選的技術方案，所述S1-S5步驟中采用電解絮凝法處理印染廢水回用過程中排放出的高鹽度有機廢水。
(三)有益效果
與現有技術相比，本發明提供了一種用于去除高鹽廢水污染物的復合電解設備及電解方法，具備以下有益效果：該一種用于去除高鹽廢水污染物的復合電解設備及電解方法，采用電解絮凝法處理印染廢水，回用過程中排放出的高鹽度有機物不但能有效降低廢水中的COD，同時對BOD、TP和TN都有較高的去除率，電解法是污水處理的新思路，該方法的機理是電化學催化氧化工藝，不需要添加氧化劑，無二次污染，條件溫和，適用廣，兼具氣浮、絮凝、殺菌作用，降低COD，提高B/C比，被稱為“環境友好”技術，整個去除高鹽廢水污染物的復合電解設備結構簡單，操作方便，使用的效果相對于傳統方式更好。
（發明人：唐俊松;張雪根;陳林杰;顧麗明;錢耀強）
