公布日：2022.10.11
申請日：2022.06.21
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;C02F101/38(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，原水和回流污泥首先通過格柵進行和初沉池進入?yún)捬醭�，在厭氧池活性污泥中的聚磷菌利用原水中的碳源進行厭氧釋磷；將50％的污水輸送進入好氧MBBR池進行硝化和好氧吸磷，將好氧MBBR池內溶解氧控制1mg/L±0.2，剩余50％的污水超越到缺氧MBBR池內，兩股水在缺氧MBBR池前段匯合，在缺氧MBBR池反硝化菌和厭氧氨氧化菌在池內發生短程反硝化耦合厭氧氨氧化，而反硝化聚磷菌在缺氧MBBR池進行反硝化除磷，然后進入后好氧池進行曝氣，去除部分COD和少量的氨氮，并改善污泥活性，最后出水到二沉池進行沉淀后利用消毒出水設備進行消毒出水。整個厭氧氨氧化深度脫氮除磷工藝結構簡單，可以達到深度脫氮。
權利要求書
1.一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：包括格柵、初沉池、厭氧池、好氧MBBR池、缺氧MBBR池、好氧池、二沉池和出水設備，包括以下步驟：步驟(1)、原水和回流污泥首先通過格柵進行和初沉池進入?yún)捬醭�，在厭氧池活性污泥中的聚磷菌利用原水中的碳源進行厭氧釋磷；步驟(2)、將50％的污水輸送進入好氧MBBR池進行硝化和好氧吸磷，將好氧MBBR池內溶解氧控制1mg/L±0.2，剩余50％的污水超越到缺氧MBBR池內，兩股水在缺氧MBBR池前段匯合，在缺氧MBBR池反硝化菌和厭氧氨氧化菌在池內發生短程反硝化耦合厭氧氨氧化，而反硝化聚磷菌在缺氧MBBR池進行反硝化除磷，然后進入后好氧池進行曝氣，去除部分COD和少量的氨氮，并改善污泥活性，最后出水到二沉池進行沉淀后利用消毒出水設備進行消毒出水。
2.根據權利要求1所述的一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：所述消毒出水設備包括基座(1)，所述基座(1)的頂端左側設置有外殼(2)，所述外殼(2)的內腔后側底端中心位置設置有排水管(3)，所述外殼(2)的內腔頂端螺接有頂蓋(4)，所述頂蓋(4)的頂端設置有進水管(5)，所述外殼(2)的內腔左右兩側沿上下方向均開設有滑槽(6)，兩個所述滑槽(6)的內腔下方均內嵌有第一滑塊(7)，所述第一滑塊(7)的內側沿左右方向設置有出水孔板(8)，所述出水孔板(8)的頂端放置有活性炭顆粒(9)，所述外殼(2)的內腔底端設置有振蕩機構，在所述振蕩機構的驅動下所述出水孔板(8)震動。
3.根據權利要求2所述的一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：所述振蕩機構包括第一轉桿(10)、伺服電機(11)、凸輪(12)、第二轉桿(13)、圓柱塊(14)、第一連桿(15)、第二連桿(16)，第二滑塊(17)、方形板(18)和第三轉桿(19)；所述外殼(2)的內腔左側底端轉動連接有第一轉桿(10)，所述基座(1)的頂端右側設置有伺服電機(11)，所述第一轉桿(10)的右端延伸出外殼(2)的外壁右側并與伺服電機(11)的輸出端通過聯軸器鎖緊，所述第一轉桿(10)的外壁左右兩側均設置有凸輪(12)，兩個所述滑槽(6)的內側底端均插接有第二滑塊(17)，兩個所述第二滑塊(17)的內側均設置有第二轉桿(13)，所述第二轉桿(13)的外壁內側轉動連接有圓柱塊(14)，所述凸輪(12)的外壁與圓柱塊(14)的外壁相接觸，所述出水孔板(8)的底端左右兩側均設置有呈前后對稱的方形板(18)，所述第二轉桿(13)的外壁左右兩側分別轉動連接有呈前后交叉設置的第一連桿(15)，兩個所述第一連桿(15)的一端分別與前后兩個方形板(18)的內側通過軸承轉動連接，兩個所述第一連桿(15)的另一端均轉動連接有第二連桿(16)的一端，所述外殼(2)的內腔左右兩側且位于滑槽(6)的下方設置有第三轉桿(19)，所述第三轉桿(19)的外壁左右兩側分別轉動連接有第二連桿(16)的另一端，位于所述第三轉桿(19)外壁上左右兩個第二連桿(16)分別向前后兩側傾斜設置。
4.根據權利要求3所述的一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：所述滑槽(6)的內腔為燕尾槽形，且第一滑塊(7)和第二滑塊(17)均與滑槽(6)的內腔適配插接。
5.根據權利要求3所述的一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：所述出水孔板(8)的孔徑活性炭顆粒(9)的直徑。
6.根據權利要求3所述的一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，其特征在于：所述凸輪(12)的遠轂直徑小于第一轉桿(10)的軸心至外殼(2)的內腔底端高度。
發明內容
本發明的目的在于提供一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，以解決上述背景技術中提出的問題。

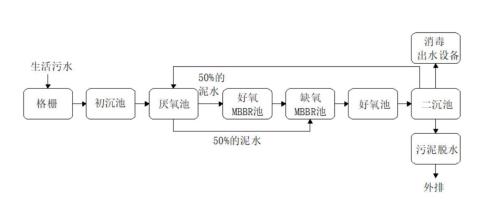

為實現上述目的，本發明提供如下技術方案：一種污水缺氧泥膜混合厭氧氨氧化脫氮除磷工藝，包括格柵、初沉池、厭氧池、好氧MBBR池、缺氧MBBR池、好氧池、二沉池和出水設備，包括以下步驟：
步驟(1)、原水和回流污泥首先通過格柵進行和初沉池進入?yún)捬醭�，在厭氧池活性污泥中的聚磷菌利用原水中的碳源進行厭氧釋磷；
步驟(2)、將50％的污水輸送進入好氧MBBR池進行硝化和好氧吸磷，將好氧MBBR池內溶解氧控制1mg/L±0.2，剩余50％的污水超越到缺氧MBBR池內，兩股水在缺氧MBBR池前段匯合，在缺氧MBBR池反硝化菌和厭氧氨氧化菌在池內發生短程反硝化耦合厭氧氨氧化，而反硝化聚磷菌在缺氧MBBR池進行反硝化除磷，然后進入后好氧池進行曝氣，去除部分COD和少量的氨氮，并改善污泥活性，最后出水到二沉池進行沉淀后利用消毒出水設備進行消毒出水。
所述消毒出水設備包括基座，所述基座的頂端左側設置有外殼，所述外殼的內腔后側底端中心位置設置有排水管，所述外殼的內腔頂端螺接有頂蓋，所述頂蓋的頂端設置有進水管，所述外殼的內腔左右兩側沿上下方向均開設有滑槽，兩個所述滑槽的內腔下方均內嵌有第一滑塊，所述第一滑塊的內側沿左右方向設置有出水孔板，所述出水孔板的頂端放置有活性炭顆粒，所述外殼的內腔底端設置有振蕩機構，在所述振蕩機構的驅動下所述出水孔板震動。
優選的，所述振蕩機構包括第一轉桿、伺服電機、凸輪、第二轉桿、圓柱塊、第一連桿、第二連桿，第二滑塊、方形板和第三轉桿；
所述外殼的內腔左側底端轉動連接有第一轉桿，所述基座的頂端右側設置有伺服電機，所述第一轉桿的右端延伸出外殼的外壁右側并與伺服電機的輸出端通過聯軸器鎖緊，所述第一轉桿的外壁左右兩側均設置有凸輪，兩個所述滑槽的內側底端均插接有第二滑塊，兩個所述第二滑塊的內側均設置有第二轉桿，所述第二轉桿的外壁內側轉動連接有圓柱塊，所述凸輪的外壁與圓柱塊的外壁相接觸，所述出水孔板的底端左右兩側均設置有呈前后對稱的方形板，所述第二轉桿的外壁左右兩側分別轉動連接有呈前后交叉設置的第一連桿，兩個所述第一連桿的一端分別與前后兩個方形板的內側通過軸承轉動連接，兩個所述第一連桿的另一端均轉動連接有第二連桿的一端，所述外殼的內腔左右兩側且位于滑槽的下方設置有第三轉桿，所述第三轉桿的外壁左右兩側分別轉動連接有第二連桿的另一端，位于所述第三轉桿外壁上左右兩個第二連桿分別向前后兩側傾斜設置。
優選的，所述滑槽的內腔為燕尾槽形，且第一滑塊和第二滑塊均與滑槽的內腔適配插接。
優選的，所述出水孔板的孔徑活性炭顆粒的直徑。
優選的，所述凸輪的遠轂直徑小于第一轉桿的軸心至外殼、的內腔底端高度。
本發明的有益效果是：
(1)、本發明將原水和回流污泥首先通過格柵進行和初沉池進入?yún)捬醭�，在厭氧池活性污泥中的聚磷菌利用原水中的碳源進行厭氧釋磷；
(2)、本發明將50％的污水輸送進入好氧MBBR池進行硝化和好氧吸磷，將好氧MBBR池內溶解氧控制1mg/L±0.2，剩余50％的污水超越到缺氧MBBR池內，兩股水在缺氧MBBR池前段匯合，在缺氧MBBR池反硝化菌和厭氧氨氧化菌在池內發生短程反硝化耦合厭氧氨氧化；
(3)本發明反硝化聚磷菌在缺氧MBBR池進行反硝化除磷，然后進入后好氧池進行曝氣，去除部分COD和少量的氨氮，并改善污泥活性，最后出水到二沉池進行沉淀后利用消毒出水設備進行消毒出水；
與傳統處理系統相比，可節省土地使用面積；大幅降低污水處理系統運行能耗現，整個厭氧氨氧化深度脫氮除磷工藝結構簡單，可以達到深度脫氮，操作方便，使用的效果相對于傳統方式更好。
（發明人：黃翀;申晨希;黃宇;黃東輝;蔣永豐;凌銳）
