公布日：2022.09.20
申請日：2022.05.30
分類號：C02F9/02(2006.01)I;B01D33/01(2006.01)I;C02F1/20(2006.01)N
摘要
本發明公開了一種利用真空脫氣膜技術處理氨氮廢水的裝置及工藝，其裝置包括第一處理室，所述第一處理室的頂部焊接固定有一個底部為開口的第二處理室，所述第一處理室的底部焊接固定有一個頂部為開口的第三處理室，所述第三處理室的底部焊接固定有第四處理室，所述第四處理室的左側焊接固定有安裝板；本發明通過攪拌桿對第一處理室中的污水進行攪拌，從而使其因離心力的作用與第一處理室內的脫氣膜進行更好的接觸，進而提高了脫氣膜對污水中有害氣體的吸附效率，然后通過不斷上下移動的活動板使過濾網板進行抖動，從而降低其發生堵塞的問題發生，進而不會影響后續的過濾效果，能夠滿足使用需求。
權利要求書

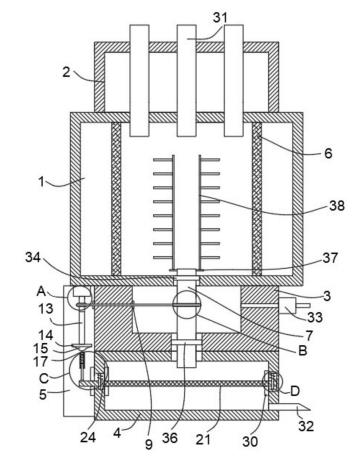

1.一種利用真空脫氣膜技術處理氨氮廢水的裝置，包括第一處理室(1)，其特征在于，所述第一處理室(1)的頂部焊接固定有一個底部為開口的第二處理室(2)，所述第一處理室(1)的底部焊接固定有一個頂部為開口的第三處理室(3)，所述第三處理室(3)的底部焊接固定有第四處理室(4)，所述第四處理室(4)的左側焊接固定有安裝板(5)，所述第一處理室(1)的內部固定安裝有兩個脫氣機構，所述第一處理室(1)的底部?jī)?nèi)壁開設有第一通孔，所述第三處理室(3)的底部?jī)?nèi)壁開設有第二通孔，所述第四處理室(4)的頂部開設有一個與第二通孔相連通的第三通孔，第一通孔的內側壁固定安裝有第一密封軸承(34)，第二通孔的內側壁固定安裝有第二密封軸承(36)，所述第一密封軸承(34)與第二密封軸承(35)的內圈固定安裝有同一個輸送管(7)，所述輸送管(7)的底部貫穿第三通孔且延伸至第四處理室(4)內，所述安裝板(5)的前側固定安裝有驅動電機(8)，所述驅動電機(8)的輸出軸固定套裝有第一鏈輪(10)，所述輸送管(7)的外側固定套裝有第二鏈輪(11)，所述第三處理室(3)的左側開設有兩個第四通孔，第四通孔的孔口處均粘接固定有密封圈(9)，所述第一鏈輪(10)的外側套裝有鏈條(12)，所述鏈條(12)遠離第一鏈輪(10)的一側貫穿對應的第四通孔的內部且套裝在第二鏈輪(11)的外側，所述驅動電機(8)的底部輸出軸安裝有彈性下壓機構，所述第四處理室(4)的內側壁滑動安裝有過濾機構，所述第四處理室(4)的左側內壁開設有穿孔(22)，所述穿孔(22)的內部安裝有一個與過濾機構相連接的第一彈性抖動連接機構，第一彈性抖動機構的頂部左側與彈性下壓機構的底部相貼合，所述第四處理室(4)的右側內壁開設有滑槽(26)，所述滑槽(26)的內部安裝有一個與過濾機構相連接的第二彈性抖動連接機構，第一彈性抖動連接機構與第二彈性抖動連接機構上固定安裝有同一個遮擋機構，所述輸送管(7)的頂部延伸至第一處理室(1)內且固定安裝有兩個攪拌機構，所述第二處理室(2)的頂部固定連通有多個進水管(31)，所述第四處理室(4)的右側底部固定連通有排水管(32)，所述第三處理室(3)的右側固定安裝有抽氣機構。
2.根據權利要求1所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述脫氣機構包括脫氣膜(6)，所述脫氣膜(6)粘接固定于第一處理室(1)的前側內壁、后側內壁、頂部?jī)?nèi)壁和底部?jī)?nèi)壁之間。
3.根據權利要求1所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述彈性下壓機構包括轉桿(13)、轉盤(14)、弧形板(15)、套管(16)、第一滑套(18)、第二滑套(19)、彈簧(20)和一個頂部與底部均設為弧形機構的活動板(17)，所述轉桿(13)的頂部與驅動電機(8)的底部輸出軸固定連接，所述轉盤(14)的頂部與轉桿(13)的底部焊接固定，所述弧形板(15)的頂部與轉盤(14)的底部焊接固定，所述套管(16)的后側焊接固定于安裝板(5)的前側，所述第一滑套(18)固定套裝于活動板(17)的外壁，所述彈簧(20)和第二滑套(19)均活動套裝于活動板(17)的外壁，所述第一滑套(18)滑動連接于套管(16)的內側壁，所述第二滑套(19)焊接固定于套管(16)的內側壁，所述活動板(17)的頂部與弧形板(15)的底部滑動接觸，彈簧(20)固定安裝在第一滑套(18)和第二滑套(19)之間。
4.根據權利要求3所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述過濾機構包括過濾網板(21)，所述過濾網板(21)的外側與第四處理室(4)的內側壁滑動接觸。
5.根據權利要求4所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述第一彈性抖動連接機構包括第一滑桿(23)、第一連接板(24)和第一拉簧(25)，所述第一滑桿(23)焊接固定于穿孔(22)的頂部?jī)?nèi)壁與底部?jī)?nèi)壁之間，所述第一連接板(24)和第一拉簧(25)均滑動套裝于第一滑桿(23)的外側，所述第一連接板(24)的右側與過濾網板(21)的左側焊接固定，所述第一連接板(24)的左側延伸至穿孔(22)的左側，所述活動板(17)的底部與第一連接板(24)的頂部左側相貼合，所述第一拉簧(25)焊接固定于穿孔(22)的頂部?jī)?nèi)壁與第一連接板(24)的頂部之間；所述第二彈性抖動連接機構包括第二滑桿(27)、第二連接板(28)和第二拉簧(29)，所述第二滑桿(27)焊接固定于滑槽(26)的頂部?jī)?nèi)壁與底部?jī)?nèi)壁之間，所述第二連接板(28)和第二拉簧(29)均滑動套裝于第二滑桿(27)的外側，所述第二連接板(28)的左側與過濾網板(21)的右側焊接固定。
6.根據權利要求5所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述遮擋機構包括六個擋板(30)，其中四個擋板(30)分別與第一連接板(24)的頂部與底部焊接固定，其中兩個擋板(30)分別與第二連接板(28)的頂部與底部焊接固定，六個擋板(30)的外側分別與第四處理室(4)的對應的內側壁和外側滑動接觸。
7.根據權利要求1所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述攪拌機構包括連接桿(37)和帶多個攪拌槳的攪拌桿(38)，所述連接桿(37)焊接固定于輸送管(7)外側的頂部，所述攪拌桿(38)焊接固定于對應的連接桿(37)的頂部。
8.根據權利要求1所述的一種利用真空脫氣膜技術處理氨氮廢水的裝置，其特征在于，所述抽氣機構包括真空泵(33)，所述真空泵(33)固定安裝于第三處理室(3)的右側，所述真空泵(33)的進氣口固定連接有進氣管，進氣管的左端延伸至第三處理室(3)內，所述真空泵(33)的出氣口固定連接有排氣管。
9.一種利用真空脫氣膜技術處理氨氮廢水工藝，其特征在于，包括以下步驟：步驟一：通過進水管(31)將污水輸送到第一處理室(1)的內部；步驟二：控制真空泵(33)啟動，真空泵(33)通過進氣管將第三處理室(3)抽至真空；步驟三：控制驅動電機(8)啟動，驅動電機(8)通過輸出軸帶動第一鏈輪(10)進行轉動，第一鏈輪(10)通過鏈條(12)帶動第二鏈輪(11)進行轉動，第二鏈輪(11)帶動輸送管(7)進行轉動，輸送管(7)帶動連接桿(37)進行轉動，連接桿(37)帶動攪拌桿(38)進行轉動，從而通過攪拌桿(38)對第一處理室(1)內的污水進行攪拌，進而產生離心力，污水能夠更好的與脫氣膜(6)進行接觸，然后通過脫氣膜(6)對污水中的有害氣體進行吸附，而污水則會受到脫氣膜(6)的阻攔，然后污水通過輸送管(7)流入到第四處理室(4)的內；步驟四：污水進入到第四處理室(4)后會受到過濾網板(21)的過濾，驅動電機(8)通過輸出軸帶動轉桿(13)進行轉動，轉桿(13)帶動弧形板(15)進行轉動，當弧形板(15)凸出部位與活動板(17)的頂部接觸時，弧形板(15)凸出部位會擠壓活動板(17)向下移動，活動板(17)下移會帶動第一滑套(18)向下移動并使彈簧(20)壓縮，然后活動板(17)會帶動第一連接板(24)向下移動，第一連接板(24)會使第一拉簧(25)拉伸并帶動過對應的擋板(30)與過濾網板(21)向下移動，過濾網板(21)會帶動對應的擋板(30)向下移動，第二連接板(28)并使第二拉簧(29)拉伸，當弧形板(15)凸出部位轉離活動板(17)處時，會使彈簧(20)、第一拉簧(25)和第二拉簧(29)不再受力，從而通過第一拉簧(25)拉動第一連接板(24)上移，第二拉簧(29)拉動第二連接板(28)上移，第一連接板(24)與第二連接板(28)帶動過濾網板(21)上移，過濾網板(21)帶動對應的擋板(30)上移，彈簧(20)帶動第一滑套(18)上移，第一滑套(18)帶動活動板(17)上移，當弧形板(15)凸出部位再次與活動板(17)的頂部接觸時會再次使其向下移動，從而使過濾網板(21)再次下移，進而使過濾網板(21)發生不斷的上下抖動，從而防止過濾網板(21)發生堵塞。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種利用真空脫氣膜技術處理氨氮廢水的裝置及工藝。
為了實現上述目的，本發明采用了如下技術方案：
一種利用真空脫氣膜技術處理氨氮廢水的裝置，包括第一處理室，所述第一處理室的頂部焊接固定有一個底部為開口的第二處理室，所述第一處理室的底部焊接固定有一個頂部為開口的第三處理室，所述第三處理室的底部焊接固定有第四處理室，所述第四處理室的左側焊接固定有安裝板，所述第一處理室的內部固定安裝有兩個脫氣機構，所述第一處理室的底部?jī)?nèi)壁開設有第一通孔，所述第三處理室的底部?jī)?nèi)壁開設有第二通孔，所述第四處理室的頂部開設有一個與第二通孔相連通的第三通孔，第一通孔的內側壁固定安裝有第一密封軸承，第二通孔的內側壁固定安裝有第二密封軸承，所述第一密封軸承與第二密封軸承的內圈固定安裝有同一個輸送管，所述輸送管的底部貫穿第三通孔且延伸至第四處理室內，所述安裝板的前側固定安裝有驅動電機，所述驅動電機的輸出軸固定套裝有第一鏈輪，所述輸送管的外側固定套裝有第二鏈輪，所述第三處理室的左側開設有兩個第四通孔，第四通孔的孔口處均粘接固定有密封圈，所述第一鏈輪的外側套裝有鏈條，所述鏈條遠離第一鏈輪的一側貫穿對應的第四通孔的內部且套裝在第二鏈輪的外側，所述驅動電機的底部輸出軸安裝有彈性下壓機構，所述第四處理室的內側壁滑動安裝有過濾機構，所述第四處理室的左側內壁開設有穿孔，所述穿孔的內部安裝有一個與過濾機構相連接的第一彈性抖動連接機構，第一彈性抖動機構的頂部左側與彈性下壓機構的底部相貼合，所述第四處理室的右側內壁開設有滑槽，所述滑槽的內部安裝有一個與過濾機構相連接的第二彈性抖動連接機構，第一彈性抖動連接機構與第二彈性抖動連接機構上固定安裝有同一個遮擋機構，所述輸送管的頂部延伸至第一處理室內且固定安裝有兩個攪拌機構，所述第二處理室的頂部固定連通有多個進水管，所述第四處理室的右側底部固定連通有排水管，所述第三處理室的右側固定安裝有抽氣機構。
作為本技術方案的進一步優選的：所述脫氣機構包括脫氣膜，所述脫氣膜粘接固定于第一處理室的前側內壁、后側內壁、頂部?jī)?nèi)壁和底部?jī)?nèi)壁之間。
作為本技術方案的進一步優選的：所述彈性下壓機構包括轉桿、轉盤、弧形板、套管、第一滑套、第二滑套、彈簧和一個頂部與底部均設為弧形機構的活動板，所述轉桿的頂部與驅動電機的底部輸出軸固定連接，所述轉盤的頂部與轉桿的底部焊接固定，所述弧形板的頂部與轉盤的底部焊接固定，所述套管的后側焊接固定于安裝板的前側，所述第一滑套固定套裝于活動板的外壁，所述彈簧和第二滑套均活動套裝于活動板的外壁，所述第一滑套滑動連接于套管的內側壁，所述第二滑套焊接固定于套管的內側壁，所述活動板的頂部與弧形板的底部滑動接觸，彈簧固定安裝在第一滑套和第二滑套之間。
作為本技術方案的進一步優選的：所述過濾機構包括過濾網板，所述過濾網板的外側與第四處理室的內側壁滑動接觸。
作為本技術方案的進一步優選的：所述第一彈性抖動連接機構包括第一滑桿、第一連接板和第一拉簧，所述第一滑桿焊接固定于穿孔的頂部?jī)?nèi)壁與底部?jī)?nèi)壁之間，所述第一連接板和第一拉簧均滑動套裝于第一滑桿的外側，所述第一連接板的右側與過濾網板的左側焊接固定，所述第一連接板的左側延伸至穿孔的左側，所述活動板的底部與第一連接板的頂部左側相貼合，所述第一拉簧焊接固定于穿孔的頂部?jī)?nèi)壁與第一連接板的頂部之間；
所述第二彈性抖動連接機構包括第二滑桿、第二連接板和第二拉簧，所述第二滑桿焊接固定于滑槽的頂部?jī)?nèi)壁與底部?jī)?nèi)壁之間，所述第二連接板和第二拉簧均滑動套裝于第二滑桿的外側，所述第二連接板的左側與過濾網板的右側焊接固定。
作為本技術方案的進一步優選的：所述遮擋機構包括六個擋板，其中四個擋板分別與第一連接板的頂部與底部焊接固定，其中兩個擋板分別與第二連接板的頂部與底部焊接固定，六個擋板的外側分別與第四處理室的對應的內側壁和外側滑動接觸。
作為本技術方案的進一步優選的：所述攪拌機構包括連接桿和帶多個攪拌槳的攪拌桿，所述連接桿焊接固定于輸送管外側的頂部，所述攪拌桿焊接固定于對應的連接桿的頂部。
作為本技術方案的進一步優選的：所述抽氣機構包括真空泵，所述真空泵固定安裝于第三處理室的右側，所述真空泵的進氣口固定連接有進氣管，進氣管的左端延伸至第三處理室內，所述真空泵的出氣口固定連接有排氣管。
本發明還提出了一種利用真空脫氣膜技術處理氨氮廢水工藝，包括以下步驟：
步驟一：通過進水管將污水輸送到第一處理室的內部；
步驟二：控制真空泵啟動，真空泵通過進氣管將第三處理室抽至真空；
步驟三：控制驅動電機啟動，驅動電機通過輸出軸帶動第一鏈輪進行轉動，第一鏈輪通過鏈條帶動第二鏈輪進行轉動，第二鏈輪帶動輸送管進行轉動，輸送管帶動連接桿進行轉動，連接桿帶動攪拌桿進行轉動，從而通過攪拌桿對第一處理室內的污水進行攪拌，進而產生離心力，污水能夠更好的與脫氣膜進行接觸，然后通過脫氣膜對污水中的有害氣體進行吸附，而污水則會受到脫氣膜的阻攔，然后污水通過輸送管流入到第四處理室的內；
步驟四：污水進入到第四處理室后會受到過濾網板的過濾，驅動電機通過輸出軸帶動轉桿進行轉動，轉桿帶動弧形板進行轉動，當弧形板凸出部位與活動板的頂部接觸時，弧形板凸出部位會擠壓活動板向下移動，活動板下移會帶動第一滑套向下移動并使彈簧壓縮，然后活動板會帶動第一連接板向下移動，第一連接板會使第一拉簧拉伸并帶動過對應的擋板與過濾網板向下移動，過濾網板會帶動對應的擋板向下移動，第二連接板并使第二拉簧拉伸，當弧形板凸出部位轉離活動板處時，會使彈簧、第一拉簧和第二拉簧不再受力，從而通過第一拉簧拉動第一連接板上移，第二拉簧拉動第二連接板上移，第一連接板與第二連接板帶動過濾網板上移，過濾網板帶動對應的擋板上移，彈簧帶動第一滑套上移，第一滑套帶動活動板上移，當弧形板凸出部位再次與活動板的頂部接觸時會再次使其向下移動，從而使過濾網板再次下移，進而使過濾網板發生不斷的上下抖動，從而防止過濾網板發生堵塞。
與現有的技術相比，本發明的有益效果是：
本發明通過攪拌桿對第一處理室中的污水進行攪拌，從而使其因離心力的作用與第一處理室內的脫氣膜進行更好的接觸，進而提高了脫氣膜對污水中有害氣體的吸附效率，然后通過不斷上下移動的活動板使過濾網板進行抖動，從而降低其發生堵塞的問題發生，進而不會影響后續的過濾效果，能夠滿足使用需求。
（發明人：晏征東;朱群英）
