公布日:2022.07.22
申請日:2022.05.12
分類號:C02F9/14(2006.01)I;C02F3/30(2006.01)I;B01D24/00(2006.01)I;C02F101/16(2006.01)N
摘要

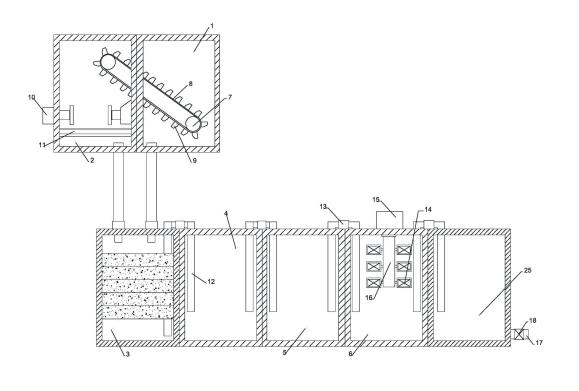

本發明涉及污水處理領域,具體為一種用于高氨氮污水處理的處理工藝,包括處理箱、雜質分離箱、濾層箱、好氧池、硝化池、凈化箱以及清水箱,所述處理箱的底端以及雜質回收箱的頂端均安裝有輸送輪,且兩個輸送輪上嚙合有同一個輸送帶,所述輸送帶上固定安裝有多個清理網架,本發明通過處理箱與雜質分離箱之間的輸送輪、驅動電機、輸送帶和清理網架對污水中的雜質進行分離,并通過濾層箱內的多層過濾結構對細微雜質進行過濾,從而使污水在好氧池以及硝化池的硝化反應創造有利條件,避免硝化反應引起細微雜質上浮,對硝化反應造成不利影響。
權利要求書
1.一種用于高氨氮污水處理的處理工藝,其特征在于,包括處理箱(1)、雜質分離箱(2)、濾層箱(3)、好氧池(4)、硝化池(5)、凈化箱(6)以及清水箱(25),所述處理箱(1)的底端以及雜質分離箱(2)的頂端均安裝有輸送輪(7),且兩個輸送輪(7)上嚙合有同一個輸送帶(8),所述輸送帶(8)上固定安裝有多個清理網架(9),所述處理箱(1)的外側安裝有驅動電機(23),所述驅動電機(23)通過輸出軸與處理箱(1)底端的輸送輪(7)連接,所述雜質分離箱(2)的中間位置設有瀝水板(11),且所述雜質分離箱(2)的兩側設置有擠壓機(10),所述所述處理箱(1)以及雜志分離箱的底端通過導水管(12)與濾層箱(3)連通,所述濾層箱(3)通過導水管(12)與凈化箱(6)連通,所述凈化箱(6)通過導水管(12)與清水箱(25)連接,且所述導水管(12)上均設有水泵(13),所述處理箱(1)以及雜質分離箱(2)的頂部均為開口設置,所述清水箱(25)上設有排水管(17),所述排水管(17)上設有排水泵(18)。
2.根據權利要求1所述的一種用于高氨氮污水處理的處理工藝,其特征在于,所述瀝水板(11)為梯形結構,瀝水板(11)的邊側設有瀝水槽(24),所述瀝水槽(24)上設有若干個水孔。
3.根據權利要求2所述的一種用于高氨氮污水處理的處理工藝,其特征在于,所述雜質分離箱(2)前側設有清理口,所述清理口上設有清理蓋(19),所述清理口的上方設有蓋槽(21),所述清理口以及蓋槽(21)的兩側設有滑槽,所述蓋槽(21)的頂部設有掛鉤(22),所述掛鉤(22)通過鉸接軸安裝在蓋槽(21)頂部,所述清理蓋(19)的頂部設有掛孔(20),所述清理蓋(19)內嵌在滑槽內,所述清理蓋(19)的邊側包裹有密封膠墊。
4.根據權利要求3所述的一種用于高氨氮污水處理的處理工藝,其特征在于,所述好氧池(4)以及硝化池(5)為曝氣池,所述好氧池(4)中投有異養型好氧菌,所述硝化池(5)中投有自養型硝化菌。
5.根據權利要求4所述的一種用于高氨氮污水處理的處理工藝,其特征在于,所述凈化箱(6)的頂部安裝有轉動電機(15),所述轉動電機(15)上安裝有轉動桿(16),且所述轉動桿(16)貫穿電機層,所述轉動桿(16)桿安裝有若干個膜架,所述膜架上安裝有微生物凈化膜(14)。
6.根據權利要求5所述的一種用于高氨氮污水處理的處理工藝,其特征在于,所述濾層箱(3)從上至下依次為粗砂層、木粉層、吸附層、碎石層以及細砂層。
7.根據權利要求5所述的一種用于高氨氮污水處理的處理工藝,其特征在于,包括以下步驟,步驟一,將高氨氮污水導入處理箱(1)內,啟動驅動電機(23),驅動輸送輪(7)帶動輸送帶(8)轉動,通過清理網架(9)將污水中的雜質運送至雜質分離箱(2);步驟二,啟動擠壓機(10),將雜質中的水分?jǐn)D出通過瀝水板(11)流入雜質分離箱(2)下方;步驟三,打開導水管(12)上的水泵(13),處理箱(1)以及雜志分離箱內分離出的污水依次流入濾層箱(3)、好氧池(4)、硝化池(5)、凈化箱(6)以及清水箱(25)進行凈化;步驟四,打開清理蓋(19),將雜質分離箱(2)內的垃圾雜質取出送入垃圾壓縮機壓縮處理。
發明內容
(一)解決的技術問題
針對現有技術的不足,本發明提供了一種用于高氨氮污水處理的處理工藝。
(二)技術方案
為實現上述目的,本發明提供如下技術方案:本發明的一種用于高氨氮污水處理的處理工藝,包括處理箱、雜質分離箱、濾層箱、好氧池、硝化池、凈化箱以及清水箱,所述處理箱的底端以及雜質分離箱的頂端均安裝有輸送輪,且兩個輸送輪上嚙合有同一個輸送帶,所述輸送帶上固定安裝有多個清理網架,所述處理箱的外側安裝有驅動電機,所述驅動電機通過輸出軸與處理箱底端的輸送輪連接,所述雜質分離箱的中間位置設有瀝水板,且所述雜質分離箱的兩側設置有擠壓機,所述所述處理箱以及雜志分離箱的底端通過導水管與濾層箱連通,所述濾層箱通過導水管與凈化箱連通,所述凈化箱通過導水管與清水箱連接,且所述導水管上均設有水泵,所述處理箱以及雜質分離箱的頂部均為開口設置,所述清水箱上設有排水管,所述排水管上設有排水泵。
進一步的,本發明改進有,所述瀝水板為梯形結構,瀝水板的邊側設有瀝水槽,所述瀝水槽上設有若干個水孔。
進一步的,本發明改進有,所述雜質分離箱前側設有清理口,所述清理口上設有清理蓋,所述清理口的上方設有蓋槽,所述清理口以及蓋槽的兩側設有滑槽,所述蓋槽的頂部設有掛鉤,所述掛鉤通過鉸接軸安裝在蓋槽頂部,所述清理蓋的頂部設有掛孔,所述清理蓋內嵌在滑槽內,所述清理蓋的邊側包裹有密封膠墊。
進一步的,本發明改進有,所述好氧池以及硝化池為曝氣池,所述好氧池中投有異養型好氧菌,所述硝化池中投有自養型硝化菌。
進一步的,本發明改進有,所述凈化箱的頂部安裝有轉動電機,所述轉動電機上安裝有轉動桿,且所述轉動桿貫穿電機層,所述轉動桿桿安裝有若干個膜架,所述膜架上安裝有微生物凈化膜。
進一步的,本發明改進有,所述濾層箱從上至下依次為粗砂層、木粉層、吸附層、碎石層以及細砂層。
進一步的,本發明改進有,包括以下步驟,步驟一,將高氨氮污水導入處理箱內,啟動驅動電機,驅動輸送輪帶動輸送帶轉動,通過清理網架將污水中的雜質運送至雜質分離箱;
步驟二,啟動擠壓機,將雜質中的水分?jǐn)D出通過瀝水板流入雜質分離箱下方;
步驟三,打開導水管上的水泵,處理箱以及雜志分離箱內分離出的污水依次流入濾層箱、好氧池、硝化池、凈化箱以及清水箱進行凈化;
步驟四,打開清理蓋,將雜質分離箱內的垃圾雜質取出送入垃圾壓縮機壓縮處理。
(三)有益效果
與現有技術相比,本發明提供了一種用于高氨氮污水處理的處理工藝,具備以下有益效果:
本發明通過處理箱與雜質分離箱之間的輸送輪、驅動電機、輸送帶和清理網架對污水中的雜質進行分離,并通過濾層箱內的多層過濾結構對細微雜質進行過濾,從而使污水在好氧池以及硝化池的硝化反應創造有利條件,避免硝化反應引起細微雜質上浮,對硝化反應造成不利影響。
(發明人:李季新;張琪;王守凱)
