公布日：2022.07.15
申請日：2022.05.26
分類號：C02F3/30(2006.01)I
摘要
本發明涉及多相紊流生物膜污水處理設備，包括污水處理池，所述污水處理池的內部依次設置有厭氧區、缺氧區、好氧區、沉淀區，在厭氧區內垂直設置有第一折流板，在缺氧區內垂直設置有第二折流板，在好氧區的底部設置有多個曝氣管，所述好氧區與沉淀區之間設置有位于好氧區底部的連通口，在缺氧區與好氧區處均設置有改性懸浮填料，缺氧區處改性懸浮填料的投加比例為20～40％，好氧區處改性懸浮填料的投加比例為40～60％。本發明提供一種提高出水水質，特別是脫氮效果，減少占地面積、降低運行成本、提高掛膜效果，加快系統啟動的多相紊流生物膜污水處理設備。
權利要求書
1.多相紊流生物膜污水處理設備，包括污水處理池，所述污水處理池的內部依次設置有厭氧區、缺氧區、好氧區、沉淀區，在厭氧區內垂直設置有第一折流板，在缺氧區內垂直設置有第二折流板，在好氧區的底部設置有多個曝氣管，所述好氧區與沉淀區之間設置有位于好氧區底部的連通口，其特征在于：在缺氧區與好氧區處均設置有改性懸浮填料，缺氧區處改性懸浮填料的投加比例為20-40％，好氧區處改性懸浮填料的投加比例為40-60％。
2.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：缺氧區處改性懸浮填料的投加比例與好氧區處改性懸浮填料的投加比例之間的比值為1:2。
3.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：改性懸浮填料的粒徑約12-13mm，比表面積大于700m2/m3，比重大于0.95g/cm3。
4.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：在所述厭氧區設置有污泥排放管，所述沉淀區設置有斜管。
5.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：在厭氧區與缺氧區之間的交界處設置有固定攔截網，固定攔截網的網孔孔徑小于改性懸浮填料的粒徑；所述連通口處設置有可提升攔截網，可提升攔截網的網孔孔徑小于改性懸浮填料的粒徑。
6.根據權利要求5所述的多相紊流生物膜污水處理設備，其特征在于：可提升攔截網包括抽屜型結構的外層框架、拉繩，外層框架的左側、右側、后側、下側均設置有孔徑為10mm的雙層網，污水處理池的兩側設置有與拉繩相匹配的滑軌。
7.根據權利要求5所述的多相紊流生物膜污水處理設備，其特征在于：所述沉淀區設置有噴射方向?qū)士商嵘龜r截網的脈沖清洗管，所述脈沖清洗管與污水處理池的底部設置有45°-60°的傾斜角度，所述脈沖清洗管包括輸氣段、漸縮段、沖擊段，輸氣段的內徑為D，所述沖擊段的內徑為d，沖擊段的長度為L，D/d≥2，L/d≥3；所述輸氣段與氣源之間安裝有電磁閥，氣源向脈沖清洗管供氣采用脈沖法，用電磁閥控制，每10分鐘沖洗10s。
8.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：在厭氧區、好氧區、缺氧區內分別設置有與沉淀區相連通的氣提管，所述第一折流板和所述第二折流板的底端均呈傾斜設置，傾斜角度設置為45°。
9.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：所述連通口處設有向沉淀區傾斜的傾斜板，所述傾斜板的傾斜角度為45°。10.根據權利要求1所述的多相紊流生物膜污水處理設備，其特征在于：所述好氧區內的污水體積與缺氧區內的污水體積之比為(2-3):1。
發明內容
本發明針對現有技術存在的不足，提供了多相紊流生物膜污水處理設備，具體技術方案如下：

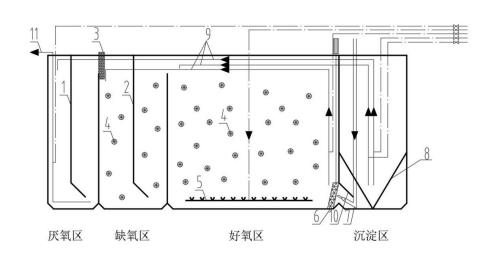

多相紊流生物膜污水處理設備，包括污水處理池，所述污水處理池的內部依次設置有厭氧區、缺氧區、好氧區、沉淀區，在厭氧區內垂直設置有第一折流板，在缺氧區內垂直設置有第二折流板，在好氧區的底部設置有多個曝氣管，所述好氧區與沉淀區之間設置有位于好氧區底部的連通口，在缺氧區與好氧區處均設置有改性懸浮填料，缺氧區處改性懸浮填料的投加比例為20-40％，好氧區處改性懸浮填料的投加比例為40-60％。
作為上述技術方案的改進，缺氧區處改性懸浮填料的投加比例與好氧區處改性懸浮填料的投加比例之間的比值為1:2。
作為上述技術方案的改進，改性懸浮填料的粒徑約12-13mm，比表面積大于700m2/m3，比重大于0.95g/cm3。
作為上述技術方案的改進，在所述厭氧區設置有污泥排放管，所述沉淀區設置有斜管。
作為上述技術方案的改進，在厭氧區與缺氧區之間的交界處設置有固定攔截網，固定攔截網的網孔孔徑小于改性懸浮填料的粒徑；所述連通口處設置有可提升攔截網，可提升攔截網的網孔孔徑小于改性懸浮填料的粒徑。
作為上述技術方案的改進，可提升攔截網包括抽屜型結構的外層框架、拉繩，外層框架的左側、右側、后側、下側均設置有孔徑為10mm的雙層網，污水處理池的兩側設置有與拉繩相匹配的滑軌。
作為上述技術方案的改進，所述沉淀區設置有噴射方向?qū)士商嵘龜r截網的脈沖清洗管，所述脈沖清洗管與污水處理池的底部設置有45°-60°的傾斜角度，所述脈沖清洗管包括輸氣段、漸縮段、沖擊段，輸氣段的內徑為D，所述沖擊段的內徑為d，沖擊段的長度為L，D/d≥2，L/d≥3；所述輸氣段與氣源之間安裝有電磁閥，氣源向脈沖清洗管供氣采用脈沖法，用電磁閥控制，每10分鐘沖洗10s。
作為上述技術方案的改進，在厭氧區、好氧區、缺氧區內分別設置有與沉淀區相連通的氣提管，所述第一折流板和所述第二折流板的底端均呈傾斜設置，傾斜角度設置為45°。
作為上述技術方案的改進，所述連通口處設有向沉淀區傾斜的傾斜板，所述傾斜板的傾斜角度為45°。
作為上述技術方案的改進，所述好氧區內的污水體積與缺氧區內的污水體積之比為(2-3):1。
本發明的有益效果：
本發明提供一種提高出水水質，特別是脫氮效果，減少占地面積、降低運行成本、提高掛膜效果，加快系統啟動的多相紊流生物膜污水處理設備。
（發明人：王衛;鄭蕓蕓;崔岳;蘆艷平;商文秀;余正學;果長軍;張黎明;高貴鋒）
