公布日：2022.08.05

申請日：2022.04.25

分類號：C02F9/14(2006.01)I

摘要

本申請涉及污水處理的技術領域，尤其是涉及一體化污水處理設備，包括間隔設置的缺氧池和好氧池，所述缺氧池和好氧池之間設置有輸水組件，所述輸水組件包括水管和輸送件，所述水管的一端設置在缺氧池內，另一端設置在好氧池內，所述輸送件設置在水管上用于將缺氧池內的水輸送至好氧池內，所述水管靠近缺氧池的一端設置有過濾網，所述過濾網的外部設置有隔離組件，所述隔離組件上設置有用于清理隔離組件上過濾物的清理組件。本申請具有提升對污水的輸送效率的效果。

權利要求書

1.一體化污水處理設備，包括間隔設置的缺氧池（1）和好氧池（11），其特征在于：所述缺氧池（1）和好氧池（11）之間設置有輸水組件（2），所述輸水組件（2）包括水管（21）和輸送件（22），所述水管（21）的一端設置在缺氧池（1）內，另一端設置在好氧池（11）內，所述輸送件（22）設置在水管（21）上用于將缺氧池（1）內的水輸送至好氧池（11）內，所述水管（21）靠近缺氧池（1）的一端設置有過濾網（3），所述過濾網（3）的外部設置有用于過濾雜質的隔離組件（4），所述隔離組件（4）上設置有用于清理隔離組件（4）上雜質的清理組件（5）。

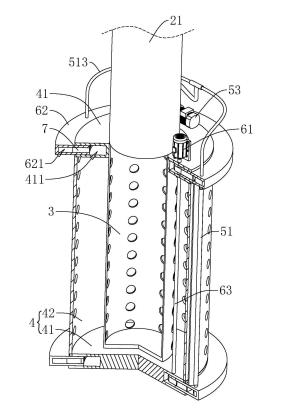

2.根據權利要求1所述的一體化污水處理設備，其特征在于：所述隔離組件（4）包括安裝板（41）和隔離網（42），所述安裝板（41）設置有兩個，兩個所述安裝板（41）平行間隔設置，所述隔離網（42）呈圓柱狀中空結構，所述隔離網（42）的兩端開設有開口，兩個所述安裝板（41）分別設置在隔離網（42）的兩端，其中一個所述安裝板（41）中心處和水管（21）連接，所述過濾網（3）和隔離網（42）內壁間隔設置。

3.根據權利要求2所述的一體化污水處理設備，其特征在于：所述清理組件（5）包括清理板（51）、噴頭（52）和清理件（53），所述清理板（51）設置在隔離網（42）的側面，所述清理板（51）上設置有用于和安裝板（41）連接的連接桿（511），所述連接桿（511）和清理板（51）均為中空結構，所述連接桿（511）內部和清理板（51）內部連通，所述噴頭（52）設置在清理板（51）靠近隔離網（42）的一側，所述噴頭（52）和清理板（51）的內部連通，所述清理件（53）和連接桿（511）連接用于將水通入清理板（51）內通過噴頭（52）噴出。

4.根據權利要求3所述的一體化污水處理設備，其特征在于：所述安裝板（41）的側面開設有安裝槽（411），所述安裝槽（411）內設置有調節組件（6），所述調節組件（6）包括驅動件（61）、調節環（62）和驅動桿（63），所述調節環（62）設置在安裝槽（411）內，所述調節環（62）在安裝槽（411）內轉動設置，所述調節環（62）的外側延伸至安裝槽（411）的外部，所述調節環（62）的轉動軸線和隔離網（42）的中心線重合，所述清理板（51）和調節環（62）設置在安裝槽（411）外部的部分連接，所述驅動桿（63）在安裝板（41）上轉動設置，所述驅動件（61）和驅動桿（63）連接用于帶動調節環（62）轉動。

5.根據權利要求4所述的一體化污水處理設備，其特征在于：所述調節環（62）的內側開設有環形槽（621），所述環形槽（621）內設置有輔助環（7），所述輔助環（7）在環形槽（621）內轉動設置，所述環形槽（621）內壁上開設有限位槽（622），所述限位槽（622）內設置有和輔助環（7）連接的限位框（8），所述限位框（8）用于限制輔助環（7）在環形槽（621）內轉動，所述輔助環（7）的內側開設有齒槽一（71），所述驅動桿（63）上設置有齒輪一（631），所述齒輪一（631）和齒槽一（71）嚙合。

6.根據權利要求5所述的一體化污水處理設備，其特征在于：所述調節環（62）設置有兩個，兩個所述調節環（62）分別設置在兩個安裝板（41）內，所述驅動桿（63）插設在兩個安裝板（41）內，所述驅動桿（63）和隔離網（42）的中心平行間隔設置。

7.根據權利要求5所述的一體化污水處理設備，其特征在于：所述限位框（8）遠離齒槽一（71）的一側內壁上設置有齒槽二（81），所述齒槽二（81）呈圓弧狀，所述齒槽二（81）的圓心和輔助環（7）的圓心重合，所述連接桿（511）的端部通過限位槽（622）延伸至限位框（8）內，所述連接桿（511）的外部設置有齒輪二（512），所述齒輪二（512）和齒槽二（81）嚙合。

8.根據權利要求7所述的一體化污水處理設備，其特征在于：所述限位框（8）和限位槽（622）內壁間隔設置，所述限位框（8）在限位槽（622）內轉動用于帶動清理板（51）相對隔離網（42）轉動至不同的角度。

9.根據權利要求3所述的一體化污水處理設備，其特征在于：所述噴頭（52）設置有多個，多個所述噴頭（52）在清理板（51）上間隔設置。

10.根據權利要求8所述的一體化污水處理設備，其特征在于：所述清理板（51）設置有兩個，兩個清理板（51）繞調節環（62）的轉動軸線中心對稱設置。

發明內容

為了提升對污水的輸送效率,本申請?zhí)峁┮惑w化污水處理設備。

本申請?zhí)峁┑囊惑w化污水處理設備采用如下的技術方案：一體化污水處理設備，包括間隔設置的缺氧池和好氧池，所述缺氧池和好氧池之間設置有輸水組件，所述輸水組件包括水管和輸送件，所述水管的一端設置在缺氧池內，另一端設置在好氧池內，所述輸送件設置在水管上用于將缺氧池內的水輸送至好氧池內，所述水管靠近缺氧池的一端設置有過濾網，所述過濾網的外部設置有隔離組件，所述隔離組件上設置有用于清理隔離組件上過濾物的清理組件。

通過采用上述技術方案，在輸送件通過水管進行輸水時，通過過濾網對雜質進行過濾，減少雜質出現堵塞水管的現象，同時通過隔離組件對雜質進行過濾，在輸水的過程中，通過清理組件對隔離組件上的雜質進行清理，提升隔離組件的過濾效果，進而提升對污水的輸送效率。

可選的，所述隔離組件包括安裝板和隔離網，所述安裝板設置有兩個，兩個所述安裝板平行間隔設置，所述隔離網呈圓柱狀中空結構，所述隔離網的兩端開設有開口，兩個所述安裝板分別設置在隔離網的兩端，其中一個所述安裝板中心處和水管連接，所述過濾網和隔離網內壁間隔設置。

通過采用上述技術方案，隔離網和過濾網間隔設置并設置在過濾網的外部在污水進入到過濾網內前，通過隔離網對雜質進行過濾，減少過濾網處雜質，提升過濾網的過濾穩定性。

可選的，所述清理組件包括清理板、噴頭和清理件，所述清理板設置在隔離網的側面，所述清理板上設置有用于和安裝板連接的連接桿，所述連接桿和清理板均為中空結構，所述連接桿內部和清理板內部連通，所述噴頭設置在清理板靠近隔離網的一側，所述噴頭和清理板的內部連通，所述清理件設置在連接桿上用于將水通入清理板內通過噴頭噴出。

通過采用上述技術方案，清理件通過連接管向清理板內噴水，然后通過噴頭噴出，噴頭噴出的水至隔離網的側面，對隔離網側面的雜質進行沖洗，將隔離網上的雜質除去，提升隔離網的過濾效果。

可選的，所述安裝板的側面開設有安裝槽，所述安裝槽內設置有調節組件，所述調節組件包括驅動件、調節環和驅動桿，所述調節環設置在安裝槽內，所述調節環在安裝槽內轉動設置，所述調節環的外側延伸至安裝槽的外部，所述調節環的轉動軸線和隔離網的中心線重合，所述清理板和調節環設置在安裝槽外部的部分連接，所述驅動桿在安裝板上轉動設置，所述驅動件和驅動桿連接用于帶動調節環轉動。

通過采用上述技術方案，驅動件通過驅動桿帶動調節環轉動，調節環轉動帶動清理板轉動，進而帶動噴頭移動至不同的位置，進而對隔離網上不同的位置進行清理，提升對隔離網的清理效果。

可選的，所述調節環的內側開設有環形槽，所述環形槽內設置有輔助環，所述輔助環在環形槽內轉動設置，所述環形槽內壁上開設有限位槽，所述限位槽內設置有和輔助環連接的限位框，所述限位框用于限制輔助環在環形槽內轉動，所述輔助環的內側開設有齒槽一，所述驅動桿上設置有齒輪一，所述齒輪一和齒槽一嚙合。

通過采用上述技術方案，驅動件帶動驅動桿轉動，驅動桿帶動齒輪一轉動，齒輪一通過齒槽一帶動輔助環轉動，輔助環轉動帶動限位框在限位槽內轉動至和限位槽的內壁抵接，驅動桿繼續轉動，帶動調節環轉動，進而對清理板的位置進行調節。

可選的，所述調節環設置有兩個，兩個所述調節環分別設置在兩個安裝板內，所述驅動桿插設在兩個安裝板內，所述驅動桿和隔離網的中心平行間隔設置。

通過采用上述技術方案，驅動桿插設在兩個安裝板內，在驅動桿轉動時，同時帶動兩個輔助環轉動，提升調節環轉動時的穩定性。

可選的，所述限位框遠離齒槽一的一側內壁上設置有齒槽二，所述齒槽二呈圓弧狀，所述齒槽二的圓心和輔助環的圓心重合，所述連接桿的端部通過限位槽延伸至限位框內，所述連接桿的外部設置有齒輪二，所述齒輪二和齒槽二嚙合。

通過采用上述技術方案，在輔助環轉動時，帶動限位框轉動，限位框通過齒槽二帶動連接桿轉動，連接桿轉動帶動清理板轉動至傾斜狀態，同時帶動噴頭相對隔離網的側面處于傾斜狀態，以便對隔離網上的雜質進行清理。

可選的，所述限位框和限位槽內壁間隔設置，所述限位框在限位槽內轉動用于帶動清理板相對隔離網轉動至不同的角度。

通過采用上述技術方案，在驅動桿反向帶動輔助環沿相反的方向轉動，限位框方向轉動，帶動連接桿方向轉動，進而帶動清理板方向轉動，驅動桿繼續轉動帶動調節環沿相反的方向轉動，同時清理板沿朝向調節環轉動的方向?qū)Ω綦x網進行清理，進一步提升對隔離網的清理效果。

可選的，所述噴頭設置有多個，多個所述噴頭在清理板上間隔設置。

通過采用上述技術方案，設置多個噴頭，同時對隔離網側面上的雜質進行清理，提升清理效率。

可選的，所述清理板設置有兩個，兩個清理板繞調節環的轉動軸線中心對稱設置。

通過采用上述技術方案，兩個清理板同時轉動對隔離網側面的雜質進行清理，進一步提升對隔離網的清理效率。

綜上所述，本實用新型包括以下至少有益技術效果：

1.在輸送水時，隔離網對污水中雜質或者懸浮填料進行過濾，同時調節環帶動清理板轉動，通過噴頭對隔離網的側面進行沖刷，將堵塞或者粘附在隔離網側面的物質除去，提升對污水的輸送效率。

（發明人：唐陸合;佟燦;亢鑫鑫;趙孟穎）
