公布日：2022.11.01
申請日：2022.06.23
分類號：C02F7/00(2006.01)I
摘要

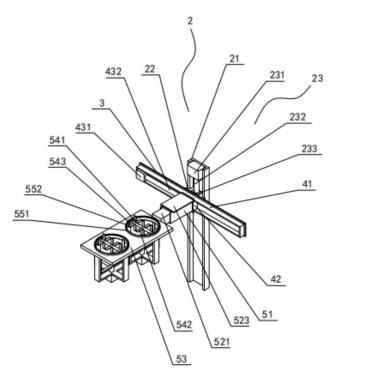

本發明涉及污水處理技術領域，具體涉及一種有機廢水污水處理設備，包括污水處理池、豎向調節組件、調節框架、水平調節組件和曝氣組件；調節框架與污水處理池通過豎向調節組件連接，豎向調節組件驅動調節框架移動；曝氣組件包括位移支架、位移驅動構件、曝氣安裝板、曝氣螺旋槳和轉向構件，位移支架與調節框架通過水平調節組件連接，曝氣安裝板與位移支架通過位移驅動構件連接，位移驅動構件驅動曝氣安裝板移動，曝氣螺旋槳與曝氣安裝板通過轉向構件連接，轉向構件帶動曝氣螺旋槳轉動，螺旋槳葉進行自轉，可改變曝氣螺旋槳在污水處理池中的位置，進而可對污水處理池中不同濃度的污水進行曝氣處理，提高了污水處理的效率。
權利要求書
1.一種有機廢水污水處理設備，其特征在于，包括污水處理池、豎向調節組件、調節框架、水平調節組件和曝氣組件；所述調節框架與所述污水處理池通過所述豎向調節組件連接，所述豎向調節組件驅動所述調節框架移動，所述水平調節組件設置在所述調節框架上；所述曝氣組件包括位移支架、位移驅動構件、曝氣安裝板、曝氣螺旋槳和轉向構件，所述位移支架與所述調節框架通過所述水平調節組件連接，所述曝氣安裝板與所述位移支架通過所述位移驅動構件連接，所述位移驅動構件驅動所述曝氣安裝板移動，所述曝氣螺旋槳與所述曝氣安裝板通過所述轉向構件連接，所述轉向構件帶動所述曝氣螺旋槳轉動，所述螺旋槳葉進行自轉。
2.如權利要求1所述的有機廢水污水處理設備，其特征在于，所述曝氣螺旋槳包括翻轉軸桿、螺旋槳葉和翻轉驅動電機，所述翻轉驅動電機與所述曝氣安裝板通過所述轉向構件連接；所述翻轉軸桿與所述翻轉驅動電機的輸出軸連接，所述翻轉驅動電機驅動所述翻轉軸桿轉動；所述螺旋槳葉固定安裝在所述翻轉軸桿上，所述翻轉軸桿帶動所述螺旋槳葉轉動。
3.如權利要求1所述的有機廢水污水處理設備，其特征在于，所述轉向構件包括轉向?qū)к墶⑥D(zhuǎn)向環體和環體驅動部件，所述轉向?qū)к壟c所述曝氣安裝板固定連接，并位于所述曝氣安裝板的一側；所述轉向環體與所述轉向?qū)к夀D(zhuǎn)動連接，并與所述翻轉驅動電機固定連接，且設置在所述轉向?qū)к壍膬?nèi)側；所述環體驅動部件驅動所述轉向環體轉動。
4.如權利要求3所述的有機廢水污水處理設備，其特征在于，所述環體驅動部件包括電機支座、環體驅動電機和環體連接支架，所述電機支座固定安裝在所述曝氣安裝板上，并位于所述曝氣安裝板靠近所述轉向環體的一側；所述環體驅動電機固定安裝在所述電機支座上；所述環體連接支架與所述轉向環體固定連接，并與所述環體驅動電機的輸出軸連接，且位于所述轉向環體和所述環體驅動電機之間。
5.如權利要求1所述的有機廢水污水處理設備，其特征在于，所述位移驅動構件包括位移導向滑座和位移驅動缸，所述位移驅動缸固定安裝在所述位移支架上，并位于所述位移支架的一側；所述位移導向滑座與所述位移驅動缸的輸出端連接，并與所述位移支架滑動連接，且與所述曝氣安裝板固定連接，所述位移導向滑座帶動所述曝氣安裝板移動。
6.如權利要求5所述的有機廢水污水處理設備，其特征在于，所述位移支架具有位移滑槽，所述位移導向滑座和所述位移驅動缸分別設置在所述位移滑槽內；所述位移驅動構件還包括密封板，所述密封板與所述位移支架可拆卸連接，并與所述位移導向滑座滑動連接，且與所述位移滑槽配合。
7.如權利要求1所述的有機廢水污水處理設備，其特征在于，所述水平調節組件包括水平調節導軌、水平調節滑座和水平驅動構件，所述水平調節導軌與所述調節框架固定連接，并位于所述調節框架靠近所述位移支架的一側；所述水平調節滑座與所述水平調節導軌滑動連接，并與所述位移支架固定連接，且位于所述水平調節導軌和所述位移支架之間；所述水平驅動構件驅動所述水平調節滑座滑動。
8.如權利要求7所述的有機廢水污水處理設備，其特征在于，所述水平驅動構件包括水平驅動缸、水平伸縮桿和水平連接座，所述水平驅動缸設置在所述水平調節導軌上；所述水平伸縮桿的一端連接所述水平驅動缸的輸出端，所述水平伸縮桿的另一端固定連接所述水平連接座；所述水平連接座與所述水平調節滑座固定連接。
發明內容
本發明的目的在于提供一種有機廢水污水處理設備，旨在解決現有技術中的曝氣設備安裝在污水處理池的固定位置，由于在污水處理池的不同位置和高度有機污水濃度不同，進而現有的曝氣設備無法高效地對污水進行曝氣處理的技術問題。
為實現上述目的，本發明采用的一種有機廢水污水處理設備，包括污水處理池、豎向調節組件、調節框架、水平調節組件和曝氣組件；
所述調節框架與所述污水處理池通過所述豎向調節組件連接，所述豎向調節組件驅動所述調節框架移動，所述水平調節組件設置在所述調節框架上；
所述曝氣組件包括位移支架、位移驅動構件、曝氣安裝板、曝氣螺旋槳和轉向構件，所述位移支架與所述調節框架通過所述水平調節組件連接，所述曝氣安裝板與所述位移支架通過所述位移驅動構件連接，所述位移驅動構件驅動所述曝氣安裝板移動，所述曝氣螺旋槳與所述曝氣安裝板通過所述轉向構件連接，所述轉向構件帶動所述曝氣螺旋槳轉動，所述螺旋槳葉進行自轉。
其中，所述曝氣螺旋槳包括翻轉軸桿、螺旋槳葉和翻轉驅動電機，所述翻轉驅動電機與所述曝氣安裝板通過所述轉向構件連接；所述翻轉軸桿與所述翻轉驅動電機的輸出軸連接，所述翻轉驅動電機驅動所述翻轉軸桿轉動；所述螺旋槳葉固定安裝在所述翻轉軸桿上，所述翻轉軸桿帶動所述螺旋槳葉轉動。
其中，所述轉向構件包括轉向?qū)к�、轉向環體和環體驅動部件，所述轉向?qū)к壟c所述曝氣安裝板固定連接，并位于所述曝氣安裝板的一側；所述轉向環體與所述轉向?qū)к夀D(zhuǎn)動連接，并與所述翻轉驅動電機固定連接，且設置在所述轉向?qū)к壍膬?nèi)側；所述環體驅動部件驅動所述轉向環體轉動。
其中，所述環體驅動部件包括電機支座、環體驅動電機和環體連接支架，所述電機支座固定安裝在所述曝氣安裝板上，并位于所述曝氣安裝板靠近所述轉向環體的一側；所述環體驅動電機固定安裝在所述電機支座上；所述環體連接支架與所述轉向環體固定連接，并與所述環體驅動電機的輸出軸連接，且位于所述轉向環體和所述環體驅動電機之間。
其中，所述位移驅動構件包括位移導向滑座和位移驅動缸，所述位移驅動缸固定安裝在所述位移支架上，并位于所述位移支架的一側；所述位移導向滑座與所述位移驅動缸的輸出端連接，并與所述位移支架滑動連接，且與所述曝氣安裝板固定連接，所述位移導向滑座帶動所述曝氣安裝板移動。
其中，所述位移支架具有位移滑槽，所述位移導向滑座和所述位移驅動缸分別設置在所述位移滑槽內；所述位移驅動構件還包括密封板，所述密封板與所述位移支架可拆卸連接，并與所述位移導向滑座滑動連接，且與所述位移滑槽配合。
其中，所述水平調節組件包括水平調節導軌、水平調節滑座和水平驅動構件，所述水平調節導軌與所述調節框架固定連接，并位于所述調節框架靠近所述位移支架的一側；所述水平調節滑座與所述水平調節導軌滑動連接，并與所述位移支架固定連接，且位于所述水平調節導軌和所述位移支架之間；所述水平驅動構件驅動所述水平調節滑座滑動。
其中，所述水平驅動構件包括水平驅動缸、水平伸縮桿和水平連接座，所述水平驅動缸設置在所述水平調節導軌上；所述水平伸縮桿的一端連接所述水平驅動缸的輸出端，所述水平伸縮桿的另一端固定連接所述水平連接座；所述水平連接座與所述水平調節滑座固定連接。
本發明的一種有機廢水污水處理設備，包括污水處理池、豎向調節組件、調節框架、水平調節組件和曝氣組件；所述調節框架與所述污水處理池通過所述豎向調節組件連接，所述豎向調節組件驅動所述調節框架移動，所述水平調節組件設置在所述調節框架上；所述曝氣組件包括位移支架、位移驅動構件、曝氣安裝板、曝氣螺旋槳和轉向構件，所述位移支架與所述調節框架通過所述水平調節組件連接，所述曝氣安裝板與所述位移支架通過所述位移驅動構件連接，所述位移驅動構件驅動所述曝氣安裝板移動，所述曝氣螺旋槳與所述曝氣安裝板通過所述轉向構件連接，所述轉向構件帶動所述曝氣螺旋槳轉動，所述螺旋槳葉進行自轉，可改變所述曝氣螺旋槳在所述污水處理池中的位置，進而可對所述污水處理池中不同濃度的污水進行曝氣處理，提高了污水處理的效率。
（發明人：李承朋;曹玲）
