公布日：2022.11.04
申請日：2022.09.30
分類號：C02F9/04(2006.01)I;B01F27/90(2022.01)I;C02F1/62(2006.01)N;C02F101/20(2006.01)N
摘要
本發明提供了一種重金屬?gòu)U水的多級過濾處理裝置，涉及廢水處理技術領域，包括：支撐體，所述支撐體的頂部設置有沉淀倉；所述沉淀倉的頂部設置有混合倉；所述混合倉的頂部右側設置有藥劑倉；所述混合倉的頂部設置有過濾倉；所述藥劑倉的內部設置有堵板A；所述堵板B的圓周外壁上設置有旋轉齒輪；所述過濾倉的內部設置有過濾件；所述過濾倉的內部轉動安裝有橫軸A。本發明能夠聯動間接驅動混合結構、投放結構以及排雜結構工作，將三項結構聯動實現，提升了本發明對于重金屬?gòu)U水的處理效率及質量，解決了裝置內的投放結構與混合結構的傳動組件優化不夠合理，兩項結構大都配備了單獨的傳動結構，傳動結構的利用率較低的問題。
權利要求書
1.一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于，包括：支撐體（1），所述支撐體（1）的頂部設置有沉淀倉（2）；所述支撐體（1）的內部右側設置有伺服電機（101）；所述沉淀倉（2）的頂部設置有混合倉（3）；所述混合倉（3）的頂部右側設置有藥劑倉（4）；所述混合倉（3）的頂部設置有過濾倉（5）；所述藥劑倉（4）的內部設置有堵板A（401），且堵板A（401）上開設有半圓的槽；所述藥劑倉（4）的內部底端轉動安裝有堵板B（402），且堵板B（402）上也開設有半圓的槽；所述堵板B（402）的圓周外壁上設置有旋轉齒輪（403）；所述過濾倉（5）的內部設置有過濾件（501），且過濾件（501）的頂部呈傾斜狀結構；所述過濾倉（5）的內部轉動安裝有橫軸A（502）；所述橫軸A（502）的左端設置有副傘齒輪（503）。
2.如權利要求1所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述沉淀倉（2）的內部底端居中位置轉動安裝有清淤軸（201）；所述清淤軸（201）的頂部設置有清淤板（202）；所述清淤軸（201）的底部設置有清淤齒輪（203）。
3.如權利要求2所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述沉淀倉（2）的底部后側開設有導槽（204）；所述導槽（204）的內部滑動安裝有清淤齒條（205），且清淤齒條（205）向左移動到一定位置后與清淤齒輪（203）相嚙合；所述清淤齒條（205）的頂部右端設置有擋板（206）。
4.如權利要求3所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述擋板（206）的左側嵌入安裝有復原彈簧（207）的一端，且復原彈簧（207）的另一端嵌入安裝于沉淀倉（2）的右側壁上；所述沉淀倉（2）的底部左側設置有排淤閥門（208）；所述沉淀倉（2）的左側設置有排水閥門（209）。
5.如權利要求4所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述沉淀倉（2）的內部頂端轉動安裝有混合軸（2010）；所述混合軸（2010）的底部設置有輪盤A（2011）；所述混合軸（2010）的圓周外壁上設置有混合板（2012）。
6.如權利要求5所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述混合倉（3）的內部右側轉動安裝有驅動軸（301），且驅動軸（301）的底端與伺服電機（101）的輸出軸相連接；所述驅動軸（301）的下端設置有驅動齒輪（302），且驅動齒輪（302）為不完全齒輪；所述驅動齒輪（302）間歇與清淤齒條（205）相嚙合；所述驅動軸（301）的圓周外壁上設置有傳動齒輪（303）。
7.如權利要求6所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述驅動軸（301）的頂端設置有投放齒輪（304），且投放齒輪（304）與旋轉齒輪（403）嚙合相連接；所述驅動軸（301）的圓周外壁上還設置有輪盤B（305），且輪盤B（305）處于傳動齒輪（303）的下方；所述輪盤B（305）通過同步帶與輪盤A（2011）相連接；所述混合倉（3）的圓周內壁上轉動安裝有傳動齒環（306），且傳動齒環（306）與傳動齒輪（303）嚙合相連接。
8.如權利要求7所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述混合倉（3）的左側轉動安裝有傳動軸（307）；所述傳動軸（307）的底端設置有隨動齒輪（308），且隨動齒輪（308）與傳動齒環（306）嚙合相連接；所述傳動軸（307）的頂部設置有主傘齒輪（309），且主傘齒輪（309）與副傘齒輪（503）嚙合相連接。
9.如權利要求1或2所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述橫軸A（502）的圓周外壁上設置有張緊輥A（504）；所述過濾倉（5）的圓周外壁上設置有安裝板（505）；所述安裝板（505）的后端轉動安裝有橫軸B（506）。
10.如權利要求9所述一種重金屬?gòu)U水的多級過濾處理裝置，其特征在于：所述橫軸B（506）的圓周外壁上設置有張緊輥B（507）；所述張緊輥B（507）與張緊輥A（504）上共同張緊安裝有清理帶（508），且清理帶（508）呈傾斜狀結構；所述清理帶（508）的外壁上設置有清理件（509）。
發明內容
有鑒于此，本發明提供一種重金屬?gòu)U水的多級過濾處理裝置，其具有清淤結構，通過清淤結構的設置能夠?qū)⒄掣綁簩?shí)在沉淀倉內部的淤泥打散，便于將淤泥排出。
本發明提供了一種重金屬?gòu)U水的多級過濾處理裝置，具體包括：支撐體，所述支撐體的頂部設置有沉淀倉；所述支撐體的內部右側設置有伺服電機；所述沉淀倉的頂部設置有混合倉；所述混合倉的頂部右側設置有藥劑倉；所述混合倉的頂部設置有過濾倉；所述藥劑倉的內部設置有堵板A，且堵板A上開設有半圓的槽；所述藥劑倉的內部底端轉動安裝有堵板B，且堵板B上也開設有半圓的槽；所述堵板B的圓周外壁上設置有旋轉齒輪；所述過濾倉的內部設置有過濾件，且過濾件的頂部呈傾斜狀結構；所述過濾倉的內部轉動安裝有橫軸A；所述橫軸A的左端設置有副傘齒輪。
優選地，所述沉淀倉的底部左側設置有排淤閥門；所述沉淀倉的左側設置有排水閥門。
優選地，所述混合倉的內部右側轉動安裝有驅動軸，且驅動軸的底端與伺服電機的輸出軸相連接。
優選地，所述驅動軸的下端設置有驅動齒輪，且驅動齒輪為不完全齒輪。
優選地，所述驅動齒輪間歇與清淤齒條相嚙合；所述驅動軸的圓周外壁上設置有傳動齒輪。
優選地，所述驅動軸的頂端設置有投放齒輪，且投放齒輪與旋轉齒輪嚙合相連接。
優選地，所述混合倉的圓周內壁上轉動安裝有傳動齒環，且傳動齒環與傳動齒輪嚙合相連接。
優選地，所述傳動軸的頂部設置有主傘齒輪，且主傘齒輪與副傘齒輪嚙合相連接。
優選地，所述擋板的左側嵌入安裝有復原彈簧的一端，且復原彈簧的另一端嵌入安裝于沉淀倉的右側壁上。
優選地，所述驅動軸的圓周外壁上還設置有輪盤B，且輪盤B處于傳動齒輪的下方；所述輪盤B通過同步帶與輪盤A相連接。
優選地，所述橫軸A的圓周外壁上設置有張緊輥A；所述過濾倉的圓周外壁上設置有安裝板；所述安裝板的后端轉動安裝有橫軸B。
優選地，所述混合倉的左側轉動安裝有傳動軸；所述傳動軸的底端設置有隨動齒輪，且隨動齒輪與傳動齒環嚙合相連接。
優選地，所述沉淀倉的內部頂端轉動安裝有混合軸；所述混合軸的底部設置有輪盤A；所述混合軸的圓周外壁上設置有混合板。
優選地，所述沉淀倉的內部底端居中位置轉動安裝有清淤軸；所述清淤軸的頂部設置有清淤板；所述清淤軸的底部設置有清淤齒輪。
優選地，所述橫軸B的圓周外壁上設置有張緊輥B；所述張緊輥B與張緊輥A上共同張緊安裝有清理帶，且清理帶呈傾斜狀結構；所述清理帶的外壁上設置有清理件。
優選地，所述沉淀倉的底部后側開設有導槽；所述導槽的內部滑動安裝有清淤齒條，且清淤齒條向左移動到一定位置后與清淤齒輪相嚙合；所述清淤齒條的頂部右端設置有擋板。

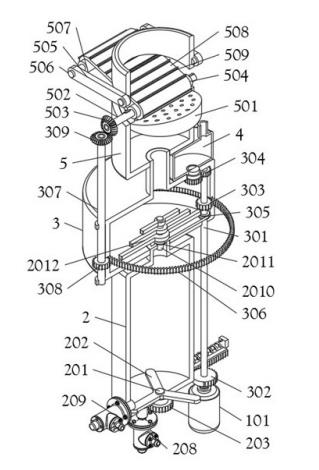

本發明裝置的有益效果如下：（1）本發明裝置通過伺服電機帶動驅動軸順時針旋轉，使其帶動輪盤B旋轉，使輪盤B在同步帶的作用下帶動輪盤A和混合軸旋轉，使混合軸帶動混合板旋轉，使混合板通過旋轉加速化學處理劑與重金屬?gòu)U水的混合效率，提高化學處理劑與重金屬?gòu)U水的混合均勻度，保證廢水中的重金屬能夠充分被化學處理劑轉移，保證對于重金屬?gòu)U水的處理效果；（2）本發明裝置在驅動軸旋轉的時候，其會帶動投放齒輪旋轉，使投放齒輪在與旋轉齒輪嚙合的作用下帶動堵板B旋轉，使堵板B帶動其上面開設的半圓槽旋轉，使該半圓槽與堵板A上的半圓槽間歇連通，從而實現對于藥劑倉內部化學處理劑的間歇投放，相較于人工手動投放化學處理劑更加的省時省力；（3）本發明裝置在驅動軸旋轉的時候，其會帶動傳動齒輪旋轉，使其在與傳動齒環嚙合的作用下間歇帶動隨動齒輪旋轉，使隨動齒輪受力帶動傳動軸和主傘齒輪旋轉，使主傘齒輪在與副傘齒輪嚙合的作用下帶動橫軸A旋轉，使其與張緊輥A、橫軸B以及張緊輥B配合帶動清理帶工作，使清理帶帶動清理件工作將被濾截在過濾件上的雜質從本裝置內清理出去，避免重金屬?gòu)U水中的雜質被濾截積攢，導致過濾件被堵塞；（4）本發明裝置通過伺服電機帶動驅動軸逆時針旋轉，使其帶動驅動齒輪旋轉，使驅動齒輪利用自身為不完全齒輪的特性與復原彈簧配合帶動清淤齒條間歇向左移動，使清淤齒條間歇與清淤齒輪嚙合帶動其與清淤軸旋轉，使清淤軸帶動清淤板旋轉，使清淤板將沉淀在沉淀倉內部的淤泥打散，從而在通過排水閥門將處理好的廢水排出后，還能夠通過排淤閥門將淤泥輕松的排出，排出工作方便簡單；（5）本發明裝置在伺服電機輸出軸順時針旋轉的時候，其能夠聯動間接驅動混合結構、投放結構以及排雜結構工作，將三項結構聯動實現，提升了本發明對于重金屬?gòu)U水的處理效率及質量，并且本發明在伺服電機輸出軸逆時針旋轉的時候，能夠?qū)崿F(xiàn)對于淤泥的打散工作，便于淤泥的排出，從而使得本發明能夠在同一傳動組件的驅動下實現多個功能，即使的本裝置的工能完善，過濾處理效果較佳，還優化了傳動組件，減少傳動組件的布設量，利于裝置減重的同時還降低了裝置的生產造價，提高了裝置的市場競爭率。
（發明人：陳云）
