公布日：2022.08.05
申請日：2022.07.07
分類號：F04B53/10(2006.01)I;F04B53/22(2006.01)I;F04B15/02(2006.01)I
摘要
本發明提供了一種單向閥及具有該單向閥的污水泵，涉及閥門技術領域。目的是解決現有單向閥無法調整截止方向的技術問題。所采用的技術方案是：一種單向閥，包括外殼體；所述外殼體具有左右貫穿的腔道，所述腔道通過內殼體分隔成左右兩段；所述內殼體具有腔室，所述腔室內設有閥球；所述內殼體的一側具有開口、另一側具有過水孔道；所述過水孔道始終連通腔室與腔道；所述閥球貼在開口內側時，對開口構成封閉；所述閥球離開開口時，所述開口連通腔室與腔道，且所述腔室連通開口與過水孔道；所述內殼體具有從外殼體頂部穿出的上轉軸。該單向閥可以靈活地調整截止方向，具有更廣的適用范圍。此外，本發明還提供了具有前述單向閥的污水泵。
權利要求書

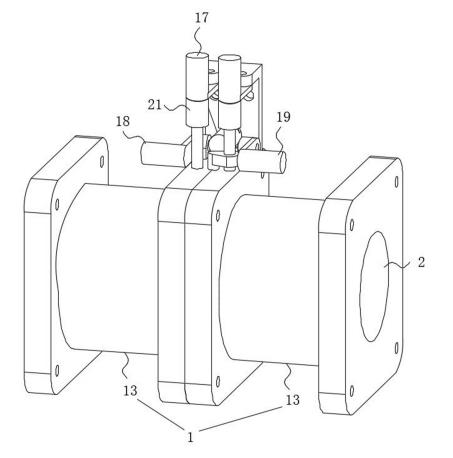

1.一種單向閥，其特征在于：包括外殼體（1）；所述外殼體（1）具有左右貫穿的腔道（2），所述腔道（2）內設有內殼體（3），所述內殼體（3）將腔道（2）分隔成左右兩段；所述內殼體（3）具有腔室，所述腔室內設有閥球（4）；所述內殼體（3）的一側具有開口（5）、另一側具有過水孔道（6）；所述過水孔道（6）始終連通腔室與腔道（2）；所述閥球（4）貼在開口（5）內側時，對開口（5）構成封閉；所述閥球（4）離開開口（5）時，所述開口（5）連通腔室與腔道（2），且所述腔室連通開口（5）與過水孔道（6）；所述內殼體（3）內設有推動閥球（4）復位到開口（5）內側的彈簧；所述內殼體（3）具有從外殼體（1）頂部穿出的上轉軸（7）；所述上轉軸（7）在穿出外殼體（1）的部分設有指向部（14），所述指向部（14）的朝向與過水孔道（6）的外端朝向相同；所述指向部（14）具有貫穿其上下表面的銷孔，并適配插銷（15）；所述外殼體（1）的上表面在上轉軸（7）的左右兩側分別設置供插銷（15）定位的定位孔（16）；所述插銷（15）的上端由鐵制成，兩定位孔（16）各自適配一插銷（15）；所述定位孔（16）的上方設置用于吸放插銷（15）的上電磁鐵組（17）；所述指向部（14）遠離上轉軸（7）的一端由鐵制成，并適配用于調控指向部（14）朝向的側電磁鐵組；所述側電磁鐵組包括位于上轉軸（7）左側的第一電磁鐵（18）、位于上轉軸（7）右側的第二電磁鐵（19）、位于上轉軸（7）前側或后側的第三電磁鐵（20）。
2.根據權利要求1所述的單向閥，其特征在于：所述腔室包括圓柱腔（8）與半球腔（9）；圓柱腔（8）及半球腔（9）的內徑與閥球（4）的直徑適配；所述彈簧設于圓柱腔（8）；所述開口（5）對應于半球腔（9）；所述過水孔道（6）包括槽段與孔段；所述槽段位于圓柱腔（8）內壁，且沿圓柱腔（8）軸向延伸；所述孔段貫穿內殼體（3）遠離開口（5）的一側側壁。
3.根據權利要求1所述的單向閥，其特征在于：所述內殼體（3）包括第一半殼（10）與第二半殼（11）；所述上轉軸（7）設于第一半殼（10），所述第一半殼（10）在朝向第二半殼（11）的一面設有螺紋孔；所述第二半殼（11）設有與螺紋孔對應的沉孔（12），所述第一半殼（10）與第二半殼（11）通過螺栓連接。
4.根據權利要求1所述的單向閥，其特征在于：所述外殼體（1）包括兩外半殼（13），兩外半殼（13）通過法蘭對接，所述內殼體（3）安裝在兩外半殼（13）的連接處，兩外半殼（13）分別在相對面設置容納上轉軸（7）的半圓槽。
5.一種污水泵，其特征在于：該污水泵為隔膜泵或活塞泵，且具有權利要求1-4中任意一項所述的單向閥。
6.根據權利要求5所述的污水泵，其特征在于：該污水泵的泵室與兩匯流管連通；兩匯流管各自連通多根分流管；所述單向閥安裝于匯流管，各分流管分別安裝一關斷閥。
發明內容
本發明的目的在于提供一種單向閥，其能靈活地調整截止方向，具有更好的適用性�；谕瑯拥陌l(fā)明構思，本發明的另一個目的在于提供一種具有前述單向閥的污水泵。
為實現上述目的，本發明采用的技術方案是：
一種單向閥，包括外殼體；所述外殼體具有左右貫穿的腔道，所述腔道內設有內殼體，所述內殼體將腔道分隔成左右兩段；所述內殼體具有腔室，所述腔室內設有閥球；所述內殼體的一側具有開口、另一側具有過水孔道；所述過水孔道始終連通腔室與腔道；所述閥球貼在開口內側時，對開口構成封閉；所述閥球離開開口時，所述開口連通腔室與腔道，且所述腔室連通開口與過水孔道；所述內殼體內設有推動閥球復位到開口內側的彈簧；所述內殼體具有從外殼體頂部穿出的上轉軸。
可選的，所述腔室包括圓柱腔與半球腔；圓柱腔及半球腔的內徑與閥球的直徑適配；所述彈簧設于圓柱腔；所述開口對應于半球腔；所述過水孔道包括槽段與孔段；所述槽段位于圓柱腔內壁，且沿圓柱腔軸向延伸；所述孔段貫穿內殼體遠離開口的一側側壁。
可選的，所述內殼體包括第一半殼與第二半殼；所述上轉軸設于第一半殼，所述第一半殼在朝向第二半殼的一面設有螺紋孔；所述第二半殼設有與螺紋孔對應的沉孔，所述第一半殼與第二半殼通過螺栓連接。
可選的，所述外殼體包括兩外半殼，兩外半殼通過法蘭對接，所述內殼體安裝在兩外半殼的連接處，兩外半殼分別在相對面設置容納上轉軸的半圓槽。
可選的，所述上轉軸在穿出外殼體的部分設有指向部，所述指向部的朝向與過水孔道的外端朝向相同。
可選的，所述指向部具有貫穿其上下表面的銷孔，并適配插銷；所述外殼體的上表面在上轉軸的左右兩側分別設置供插銷定位的定位孔。
可選的，所述插銷的上端由鐵制成，兩定位孔各自適配一插銷；所述定位孔的上方設置用于吸放插銷的上電磁鐵組；所述指向部遠離上轉軸的一端由鐵制成，并適配用于調控指向部朝向的側電磁鐵組。
可選的，所述側電磁鐵組包括位于上轉軸左側的第一電磁鐵、位于上轉軸右側的第二電磁鐵、位于上轉軸前側或后側的第三電磁鐵。
本申請還提供了一種污水泵，該污水泵為隔膜泵或活塞泵，且具有前述結構的單向閥。
可選的，該污水泵的泵室與兩匯流管連通；兩匯流管各自連通多根分流管；所述單向閥安裝于匯流管，各分流管分別安裝一關斷閥。
本發明的工作原理為：旋轉上轉軸，令開口朝左，對應左側腔道，過水孔道朝右，對應右側腔道；當流體從左往右流動時，會向右推動閥球，使閥球離開開口，如此，左側腔道通過開口與腔室連通，腔室通過過水孔道與右側腔道連通，流體可從左側腔道流向右側腔道；當流體從右往左流動時，會向左推動閥球，將閥球推到開口內側，閥球?qū)⒆髠?cè)腔道與腔室隔斷，流體無法從右側腔道流向左側腔道。反之，旋轉上轉軸，令開口朝右，對應右側腔道，過水孔道朝左，對應左側腔道；當流體從左往右流動時，會向右推動閥球，將閥球推到開口內側，閥球?qū)⒂覀?cè)腔道與腔室隔斷，流體無法從左側腔道流向右側腔道；當流體從右往左流動時，會向左推動閥球，使閥球離開開口，如此，右側腔道通過開口與腔室連通，腔室通過過水孔道與左側腔道連通，流體可從右側腔道流向左側腔道。
由此可知，本發明的有益效果是：可以靈活地調整截止方向，具有更好的適用性。
（發明人：劉于群;龐雷;王鐘;劉波;龍小李;王建軍;李銳）
