公布日：2022.09.06
申請日：2022.07.29
分類號：C02F9/14(2006.01)I;C02F1/461(2006.01)N;C02F1/52(2006.01)N;C02F1/56(2006.01)N;C02F1/62(2006.01)N;C02F3/30(2006.01)N
摘要
本發明公開了一種高COD廢水處理方法，包括四個步驟：混凝沉降、鐵碳微電解處理、生化處理和電催化氧化處理，實施該方法的裝置，包括污泥池、厭氧池、電催化氧化、清水池和好氧池，污泥池的一端連接有污泥泵，所述污泥泵的輸出端安裝有排泥箱；污水依次經過混凝沉降、鐵碳微電解處理、生化處理和電催化氧化處理，處理過程中通過對污水的pH值調節可以使污水在物理、化學、生物處理過程中處理速度增加，同時用于該方法的設備為集中式分布，便于污水的輸送，同時在物理、化學、生物處理水池底部加裝排泥箱結構，物理、化學、生物處理水池在進行淤泥清理時，排泥箱內部帶動擠壓輥對淤泥擠壓，避免池底異物堵塞污泥泵，便于使用人員清理水池污泥。
權利要求書
1.一種高COD廢水處理方法，包括一級沉淀池（6）、中間水池（8）、二級沉淀池（9）、厭氧池（11）、好氧池（14）、和電催化氧化池（12）；其特征在于：包括以下四個步驟：步驟一：混凝沉降，將廢水注入一級沉淀池（6）中，并向一級沉淀池（6）投入硫化鈉、碳酸鈉、PAC、PAM、重金屬捕集劑，進行預處理，并靜置12個小時；步驟二：鐵碳微電解處理，將一級沉淀池（6）中靜置后的廢水流入至中間水池（8）內部，并向中間水池（8）內部投入工業鹽酸，將中間水池（8）內部溶液注入到鐵碳微電解處理罐并將pH值調節至
1.5-
2.4之間，然后靜置2小時；步驟三：生化處理，將中間水池（8）中靜置后的廢液通過水泵輸送至二級沉淀池（9）內部，并向二級沉淀池（9）中投入氫氧化鈉調節廢水pH值至8-9之間，然后再加入PAC、PAM絮凝劑并通過攪拌設備進行攪拌，攪拌完成后靜置12小時；b、將厭氧池中靜置完成的廢液抽送到好氧池內部進行曝氣處理，氣水比控制在10:1，廢液在好氧池中停留24小時；c、將二級沉淀池中靜置后的廢液抽送到厭氧池內部靜置48小時；步驟四：電催化氧化，將好氧池（14）中處理后的廢液導入至電催化氧化池（12）內部，電催化氧化池（12）中電極板間距控制為5-10cm，運行電壓控制在10-15V。
2.一種高COD廢水處理裝置，包括兩組綜合反應池（1）；其特征在于：兩組所述綜合反應池（1）之間設有綜合設備間（2），所述綜合設備間（2）的另外兩側分別設有加藥車間（3）和污泥脫水車間（4），所述綜合設備間（2）一側的綜合反應池（1）下方設有卸水槽（17），所述卸水槽（17）的一側設有事故池（16），所述事故池（16）的一側設有廢氣集中處理設備（15）；所述綜合反應池（1）包括隔油池（5）、一級沉淀池（6）、調節池（7）、中間水池（8）、二級沉淀池（9）、污泥池（10）、厭氧池（11）、電催化氧化池（12）、清水池（13）和好氧池（14），廢水依次流經隔油池（5）、調節池（7）、一級沉淀池（6）、中間水池（8）、二級沉淀池（9）、好氧池（14）、厭氧池（11）、電催化氧化池（12）和清水池（13），所述污泥池（10）側壁安裝有六組排污管（2201），所述排污管（2201）遠離污泥池（10）的一端連接有污泥泵（22），所述污泥泵（22）的輸出端安裝有閥門（21），所述閥門（21）的頂部安裝有排泥箱（18），所述排泥箱（18）的內部轉動安裝有兩組擠壓輥（1801），且擠壓輥（1801）的外周設有若干擠壓齒（1803），六組所述排泥箱（18）遠離閥門（21）的一端分別與一級沉淀池（6）、中間水池（8）、二級沉淀池（9）、厭氧池（11）、電催化氧化池（12）和好氧池（14）的底部相互連通。
3.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述一級沉淀池（6）中廢水進行沉淀后上層清水通過自動溢流的方式進入到中間水池（8）的內部，鐵碳微電解處理罐內部需要填充高溫燒結鐵碳填料，且定期添加消耗的鐵碳填料，每月補充添加量約2-3噸。
4.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述好氧池（14）內部需要安裝電極片，電極片選用摻雜金屬氧化物鈦基雙功能電極，電極一面是添加稀土金屬的多元金屬氧化物電催化陽極面，電極另一面是陰極面。
5.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述二級沉淀池（9）底部的一側設有污泥槽（901），所述污泥槽（901）的底端開設有一通孔與排泥箱（18）相互連通，所述二級沉淀池（9）底部設置有地基（903），所述地基（903）位于排泥箱（18）的一側設有污泥泵安裝口（902）。
6.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述排泥箱（18）的一側安裝有齒輪箱（19），兩組所述擠壓輥（1801）的支撐軸延伸至齒輪箱（19）的內部，且齒輪箱（19）內部兩組擠壓輥（1801）支撐軸的外部安裝有傳動齒輪（1802），且兩個傳動齒輪（1802）相互嚙合。
7.根據權利要求6所述的一種高COD廢水處理裝置，其特征在于：所述齒輪箱（19）遠離排泥箱（18）的一側安裝有電機（20），所述電機（20）的輸出端延伸至齒輪箱（19）的內部安裝有電機齒輪（1901），且電機齒輪（1901）與其中一個傳動齒輪（1802）嚙合。
8.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述綜合反應池（1）內部各個水池皆具備管道與事故池（16）相互連通，并且管道之間具備水泵結構。
9.根據權利要求2所述的一種高COD廢水處理裝置，其特征在于：所述綜合設備間（2）設置控制柜，并采用PLC控制系統對裝置中應用的水泵、電機以及配套設備進行反饋控制，所述加藥車間（3）內部放置工業鹽酸、硫化鈉、碳酸鈉、PAC、PAM、重金屬捕集劑，所述污泥脫水車間（4）內部具備污泥脫水設備。
發明內容
本發明的目的在于提供一種高COD廢水處理方法及處理裝置，以解決上述背景技術中提出的問題。

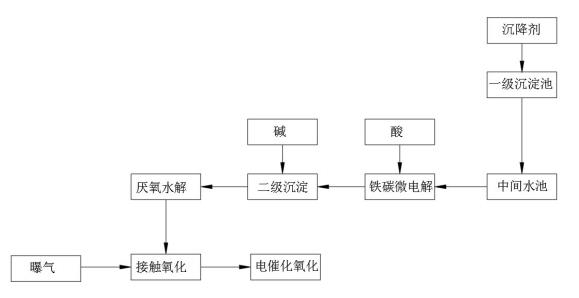

一種高COD廢水處理方法，包括以下四個步驟：步驟一：混凝沉降，將廢水注入一級沉淀池中，并向一級沉淀池投入硫化鈉、碳酸鈉、PAC、PAM、重金屬捕集劑，進行預處理，并靜置12個小時；步驟二：鐵碳微電解處理，將一級沉淀池中靜置后的廢水流入至中間水池內部，并向中間水池內部投入工業鹽酸，將中間水池內部溶液注入到鐵碳微電解處理罐并將pH值調節至1.5-2.4之間，然后靜置2小時；步驟三：生化處理，a、將中間水池中靜置后的廢液通過水泵輸送至二級沉淀池內部，并向二級沉淀池中投入氫氧化鈉調節廢水pH值至8-9之間，然后再加入PAC、PAM絮凝劑并通過攪拌設備進行攪拌，攪拌完成后靜置12小時；b、將厭氧池中靜置完成的廢液抽送到好氧池內部進行曝氣處理，氣水比控制在10:1，廢液在好氧池中停留24小時；c、將二級沉淀池中靜置后的廢液抽送到厭氧池內部靜置48小時；步驟四：電催化氧化，將好氧池中處理后的廢液導入至電催化氧化內部，電催化氧化中電極板間距控制為5-10cm，運行電壓控制在10-15V。
優選的，高COD廢水處理裝置，包括兩組綜合反應池；兩組所述綜合反應池之間設有綜合設備間，所述綜合設備間的另外兩側分別設有加藥車間和污泥脫水車間，所述綜合設備間一側的綜合反應池下方設有卸水槽，所述卸水槽的一側設有事故池，所述事故池的一側設有廢氣集中處理設備；所述綜合反應池包括隔油池、一級沉淀池、調節池、中間水池、二級沉淀池、污泥池、厭氧池、電催化氧化、清水池和好氧池，廢水依次流經隔油池、調節池、一級沉淀池、中間水池、二級沉淀池、好氧池、厭氧池、電催化氧化和清水池，所述污泥池側壁安裝有六組排污管，所述排污管遠離污泥池的一端連接有污泥泵，所述污泥泵的輸出端安裝有閥門，所述閥門的頂部安裝有排泥箱，所述排泥箱的內部轉動安裝有兩組擠壓輥，且擠壓輥的外周設有若干擠壓齒，六組所述排泥箱遠離閥門的一端分別與一級沉淀池、中間水池、二級沉淀池、厭氧池、電催化氧化和好氧池的底部相互連通。
優選的，所述一級沉淀池中廢水進行沉淀后上層清水通過自動溢流的方式進入到中間水池的內部，鐵碳微電解處理罐內部需要填充高溫燒結鐵碳填料，且定期添加消耗的鐵碳填料，每月補充添加量約-噸。
優選的，所述好氧池內部需要安裝電極片，電極片選用摻雜金屬氧化物鈦基雙功能電極，電極一面是添加稀土金屬的多元金屬氧化物電催化陽極面，電極另一面是陰極面。
優選的，所述二級沉淀池底部的一側設有污泥槽，所述污泥槽的底端開設有一通孔與排泥箱相互連通，所述二級沉淀池底部設置有地基，所述地基位于排泥箱的一側設有污泥泵安裝口。優選的，所述排泥箱的一側安裝有齒輪箱，兩組所述擠壓輥的支撐軸延伸至齒輪箱的內部，且齒輪箱內部兩組擠壓輥支撐軸的外部安裝有傳動齒輪，且兩個傳動齒輪相互嚙合。
優選的，所述齒輪箱遠離排泥箱的一側安裝有電機，所述電機的輸出端延伸至齒輪箱的內部安裝有電機齒輪，且電機齒輪與其中一個傳動齒輪嚙合。
優選的，所述綜合反應池內部各個水池皆具備管道與事故池相互連通，并且管道之間具備水泵結構。
優選的，所述綜合設備間設置控制柜，并采用PLC控制系統對裝置中應用的水泵、電機以及配套設備進行反饋控制，所述加藥車間內部放置工業鹽酸、硫化鈉、碳酸鈉、PAC、PAM、重金屬捕集劑，所述污泥脫水車間內部具備污泥脫水設備。
本發明具備的有益效果是：污水依次經過混凝沉降、鐵碳微電解處理、生化處理和電催化氧化處理，四個處理流程，在處理過程中通過對污水的pH值調節可以使污水在物理、化學、生物處理過程中處理速度增加，同時用于該方法的設備為集中式分布，便于污水的輸送，同時在物理、化學、生物處理水池底部加裝排泥箱結構，物理、化學、生物處理水池在進行淤泥清理時，排泥箱內部帶動擠壓輥對淤泥擠壓，避免池底異物堵塞污泥泵，便于使用人員清理水池污泥。
（發明人：李陽;王建慶）
