公布日：2022.10.18
申請日：2022.09.14
分類號：B01D33/54(2006.01)I;B01D33/50(2006.01)I;B01D33/04(2006.01)I
摘要
本發明涉及冶煉廢水處理的技術領域，特別是涉及一種金屬冶煉用循環冷卻廢水處理設備，包括處理箱，所述處理箱外壁上安裝有進水管，所述處理箱內部設置有分離傳送結構，所述分離傳送結構用于對分離出的雜質進行傳送收集；所述分離傳送結構包括傳送鏈板，所述傳送鏈板底部位于所述處理箱內，所述傳送鏈板的形狀為封閉四邊形，所述傳送鏈板內的每個拐角位置均設置有動力輪組；該設備可對廢水中的雜質進行自動吸附、聚攏、傳送收集的目的，實現廢水的一體化凈化處理，方便對雜質進行快速收集，簡化雜質收集方式，同時避免雜質對設備造成堵塞，保證設備能夠?qū)U水進行持續穩定處理。
權利要求書

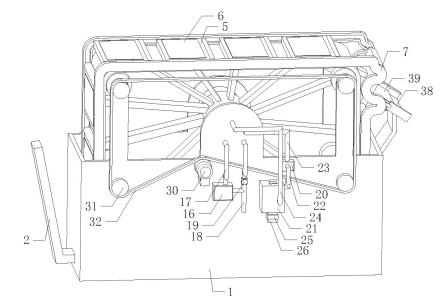

1.一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，包括處理箱（1），所述處理箱（1）外壁上安裝有進水管（2），所述處理箱（1）內部設置有分離傳送結構，所述分離傳送結構用于對分離出的雜質進行傳送收集；所述分離傳送結構包括傳送鏈板（3），所述傳送鏈板（3）底部位于所述處理箱（1）內，所述傳送鏈板（3）的形狀為封閉四邊形，所述傳送鏈板（3）內的每個拐角位置均設置有動力輪組，所述動力輪組由兩個動力輪（4）組成，并且兩個動力輪（4）分離，所述動力輪（4）轉動安裝在所述處理箱（1）上，所述傳送鏈板（3）的外壁上設置有多個負壓吸水槽板（5），所述負壓吸水槽板（5）的槽口朝外，并且所述負壓吸水槽板（5）的槽口位置蓋裝有濾布（6），所述負壓吸水槽板（5）的一端轉動安裝在所述傳送鏈板（3）上，所述負壓吸水槽板（5）的另一端側壁上安裝有兩個導向滑柱；所述傳送鏈板（3）的前后兩側均設置有環形導向槽板（7），所述環形導向槽板（7）的右上側設置為波浪形，所述負壓吸水槽板（5）上的兩個導向滑柱分別滑動位于兩個環形導向槽板（7）內；其中，所述環形導向槽板（7）的底部遠離所述傳送鏈板（3）的底部，所述處理箱（1）的右側設置有刮除結構。
2.根據權利要求1所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述傳送鏈板（3）的中部縱向設置有固定柱（8），所述固定柱（8）固定在所述處理箱（1）上，所述固定柱（8）的外壁上轉動套設有套筒（14），所述固定柱（8）的中部開設有吸水槽（9）、脫水槽（10）、排氣槽（11）和沖洗槽（12），并且吸水槽（9）、脫水槽（10）、排氣槽（11）和沖洗槽（12）呈環形分布，所述套筒（14）內壁對吸水槽（9）、脫水槽（10）、排氣槽（11）和沖洗槽（12）的槽口位置進行封堵；所述固定柱（8）內開設有四個通孔（13），吸水槽（9）、脫水槽（10）、排氣槽（11）和沖洗槽（12）分別與四個通孔（13）連通，所述套筒（14）的外壁上安裝有多個第一管道（15），所述第一管道（15）的外端穿過所述傳送鏈板（3）并與負壓吸水槽板（5）內部連通。
3.根據權利要求2所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述處理箱（1）的外壁上安裝有第一泵體（16），所述第一泵體（16）的輸入端設置有第二管道（17），所述第二管道（17）的輸入端通過一個通孔（13）與吸水槽（9）內部連通，所述第一泵體（16）的輸出端設置有三通管（18），所述三通管（18）的一個輸出端通過一個通孔（13）與沖洗槽（12）內部連通，所述三通管（18）的另一個輸出端與外界收集裝置連通；還包括調壓閥（19），所述調壓閥（19）安裝在與沖洗槽（12）連通的所述三通管（18）的一側。
4.根據權利要求3所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述處理箱（1）的外壁上安裝有第二泵體（20）和負壓倉（21），所述第二泵體（20）的輸入端安裝有第三管道（22），所述第三管道（22）與所述負壓倉（21）連通，所述第二泵體（20）的輸出端安裝有第四管道（23），所述第四管道（23）通過一個通孔（13）與排氣槽（11）內部連通，所述負壓倉（21）外壁上安裝有第五管道（24），所述第五管道（24）的輸入端通過一個通孔（13）與脫水槽（10）內部連通；所述負壓倉（21）底部連通設置有排水管（25），所述排水管（25）上安裝有單向閥（26）。
5.根據權利要求4所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述負壓倉（21）內設置有浮板（27），所述浮板（27）頂部安裝有滑桿（28），所述滑桿（28）頂部穿過所述負壓倉（21）并伸出至負壓倉（21）的外側，所述滑桿（28）與所述負壓倉（21）滑動連接，所述滑桿（28）頂部安裝有封板（29）。
6.根據權利要求5所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，還包括電機（30）和五個皮帶輪（31），所述電機（30）安裝在所述處理箱（1）外壁上，一個皮帶輪（31）安裝在所述電機（30）的輸出端上，剩余四個皮帶輪（31）分別與四個動力輪（4）傳動連接，五個皮帶輪（31）上敷設有皮帶（32）；所述處理箱（1）的內側壁上轉動安裝有第一錐齒輪（33），所述第一錐齒輪（33）與所述電機（30）輸出端傳動連接，所述第一錐齒輪（33）上嚙合設置有第二錐齒輪（34），所述第二錐齒輪（34）上安裝有蝸桿（35），所述蝸桿（35）上安裝有安裝板（36），所述蝸桿（35）與所述安裝板（36）轉動連接，所述安裝板（36）固定在所述處理箱（1）上，所述套筒（14）的外壁上安裝有蝸輪（37），所述蝸輪（37）與所述蝸桿（35）嚙合連接。
7.根據權利要求6所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述刮除結構包括導料槽板（38），所述導料槽板（38）傾斜，并且所述導料槽板（38）內滑動設置有刮料槽板（39），所述刮料槽板（39）的外端與所述傳送鏈板（3）右上側的所述濾布（6）外壁接觸，所述刮料槽板（39）的底部安裝有板簧（40），所述板簧（40）安裝在所述導料槽板（38）上，所述導料槽板（38）底部安裝有固定板（41），所述固定板（41）底部固定在所述處理箱（1）外壁上。
8.根據權利要求7所述的一種金屬冶煉用循環冷卻廢水處理設備，其特征在于，所述處理箱（1）內壁底部交錯安裝有多個導流板（42），所述導流板（42）朝向所述進水管（2）輸出端的方向?yàn)榛⌒巍?/p>
發明內容
為解決上述技術問題，本發明提供一種金屬冶煉用循環冷卻廢水處理設備。
為了達到上述目的，本發明所采用的技術方案是：金屬冶煉用循環冷卻廢水處理設備，包括處理箱，所述處理箱外壁上安裝有進水管，所述處理箱內部設置有分離傳送結構，所述分離傳送結構用于對分離出的雜質進行傳送收集；所述分離傳送結構包括傳送鏈板，所述傳送鏈板底部位于所述處理箱內，所述傳送鏈板的形狀為封閉四邊形，所述傳送鏈板內的每個拐角位置均設置有動力輪組，所述動力輪組由兩個動力輪組成，并且兩個動力輪分離，所述動力輪轉動安裝在所述處理箱上，所述傳送鏈板的外壁上設置有多個負壓吸水槽板，所述負壓吸水槽板的槽口朝外，并且所述負壓吸水槽板的槽口位置蓋裝有濾布，所述負壓吸水槽板的一端轉動安裝在所述傳送鏈板上，所述負壓吸水槽板的另一端側壁上安裝有兩個導向滑柱；所述傳送鏈板的前后兩側均設置有環形導向槽板，所述環形導向槽板的右上側設置為波浪形，所述負壓吸水槽板上的兩個導向滑柱分別滑動位于兩個環形導向槽板內；其中，所述環形導向槽板的底部遠離所述傳送鏈板的底部，所述處理箱的右側設置有刮除結構。
進一步地，所述傳送鏈板的中部縱向設置有固定柱，所述固定柱固定在所述處理箱上，所述固定柱的外壁上轉動套設有套筒，所述固定柱的中部開設有吸水槽、脫水槽、排氣槽和沖洗槽，并且吸水槽、脫水槽、排氣槽和沖洗槽呈環形分布，所述套筒內壁對吸水槽、脫水槽、排氣槽和沖洗槽的槽口位置進行封堵；所述固定柱內開設有四個通孔，吸水槽、脫水槽、排氣槽和沖洗槽分別與四個通孔連通，所述套筒的外壁上安裝有多個第一管道，所述第一管道的外端穿過所述傳送鏈板并與負壓吸水槽板內部連通。
進一步地，所述處理箱的外壁上安裝有第一泵體，所述第一泵體的輸入端設置有第二管道，所述第二管道的輸入端通過一個通孔與吸水槽內部連通，所述第一泵體的輸出端設置有三通管，所述三通管的一個輸出端通過一個通孔與沖洗槽內部連通，所述三通管的另一個輸出端與外界收集裝置連通；還包括調壓閥，所述調壓閥安裝在與沖洗槽連通的所述三通管的一側。
進一步地，所述處理箱的外壁上安裝有第二泵體和負壓倉，所述第二泵體的輸入端安裝有第三管道，所述第三管道與所述負壓倉連通，所述第二泵體的輸出端安裝有第四管道，所述第四管道通過一個通孔與排氣槽內部連通，所述負壓倉外壁上安裝有第五管道，所述第五管道的輸入端通過一個通孔與脫水槽內部連通；所述負壓倉底部連通設置有排水管，所述排水管上安裝有單向閥。
進一步地，所述負壓倉內設置有浮板，所述浮板頂部安裝有滑桿，所述滑桿頂部穿過所述負壓倉并伸出至負壓倉的外側，所述滑桿與所述負壓倉滑動連接，所述滑桿頂部安裝有封板。
進一步地，還包括電機和五個皮帶輪，所述電機安裝在所述處理箱外壁上，一個皮帶輪安裝在所述電機的輸出端上，剩余四個皮帶輪分別與四個動力輪傳動連接，五個皮帶輪上敷設有皮帶；所述處理箱的內側壁上轉動安裝有第一錐齒輪，所述第一錐齒輪與所述電機輸出端傳動連接，所述第一錐齒輪上嚙合設置有第二錐齒輪，所述第二錐齒輪上安裝有蝸桿，所述蝸桿上安裝有安裝板，所述蝸桿與所述安裝板轉動連接，所述安裝板固定在所述處理箱上，所述套筒的外壁上安裝有蝸輪，所述蝸輪與所述蝸桿嚙合連接。
進一步地，所述刮除結構包括導料槽板，所述導料槽板傾斜，并且所述導料槽板內滑動設置有刮料槽板，所述刮料槽板的外端與所述傳送鏈板右上側的所述濾布外壁接觸，所述刮料槽板的底部安裝有板簧，所述板簧安裝在所述導料槽板上，所述導料槽板底部安裝有固定板，所述固定板底部固定在所述處理箱外壁上。
進一步地，所述處理箱內壁底部交錯安裝有多個導流板，所述導流板朝向所述進水管輸出端的方向?yàn)榛⌒巍?/p>
與現有技術相比本發明的有益效果為：通過負壓吸水槽板和濾布對廢水和雜質進行分離，通過傳送鏈板攜帶濾布和其上的雜質進行傳送，從而實現對廢水的負壓凈化處理的目的，方便對廢水中的雜質進行自動吸附、聚攏、傳送收集，實現廢水的一體化凈化處理，方便對雜質進行快速收集，簡化雜質收集方式，同時避免雜質對設備造成堵塞，保證設備能夠?qū)U水進行持續穩定處理。
（發明人：劉麗香;何山）
