公布日：2022.12.30
申請日：2022.09.22
分類號：C02F7/00(2006.01)I
摘要
本發明涉及一種醫療廢水處理裝置及方法，包括曝氣池，所述曝氣池的上側等距設置有多條自制浮橋，所述浮橋漂浮在所述曝氣池的上側，所述浮橋的兩端固定在所述曝氣池的兩邊位置處，所述曝氣池的上側覆蓋有防滲膜，所述防滲膜位于所述浮橋上側，所述曝氣池的外側設置有圈梁，所述防滲膜的邊部固定在所述圈梁以及硬化后的地面上，所述防滲膜上設置有多個取樣口，所述曝氣池內連接有主排氣管。該醫療廢水處理裝置通過在曝氣池表面設置多條浮橋，保證了覆膜的牢固安裝，雨季膜上大量雨水排水不及時，浮橋支撐作用可為覆膜提供有力支撐；方便人員來回走動排凈膜上積水；可在池子中間不同位置取樣，數據更加完善準確。
權利要求書

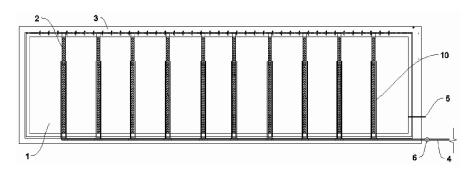

1.一種醫療廢水處理裝置，其特征在于：包括曝氣池(1)，所述曝氣池(1)的上側等距設置有多條浮橋(2)，所述浮橋(2)漂浮在所述曝氣池(1)的上側，所述浮橋(2)的兩端固定在所述曝氣池(1)的兩邊位置處，所述曝氣池(1)的上側覆蓋有防滲膜(8)，所述防滲膜(8)位于所述浮橋(2)上側，所述曝氣池(1)的外側設置有圈梁(3)，所述防滲膜(8)上設置有多個取樣口，所述曝氣池(1)內連接有主排氣管(4)。
2.根據權利要求1所述的醫療廢水處理裝置，其特征在于：所述曝氣池(1)內設置有多根環壁集氣管(10)，所述環壁集氣管(10)均與所述主排氣管(4)連通，所述環壁集氣管(10)固定在所述浮橋(2)的兩側。
3.根據權利要求2所述的醫療廢水處理裝置，其特征在于：所述環壁集氣管(10)上設置有多個氣孔(11)，所述氣孔(11)均勻排列。
4.根據權利要求1所述的醫療廢水處理裝置，其特征在于：所述圈梁(3)上側設置有多組鍍鋅扁鐵(9)，所述防滲膜(8)的邊部通過多個膨脹螺栓(7)、鍍鋅扁鐵(9)固定于圈梁(3)以及硬化后的地面上。
5.根據權利要求1所述的醫療廢水處理裝置，其特征在于：所述主排氣管(4)上安裝有風機(6)，所述風機(6)位于所述曝氣池(1)外部。
6.根據權利要求1所述的醫療廢水處理裝置的取樣口的設置方法，其特征在于：包括以下步驟；S1、根據PE管直徑大小制作防滲膜材質的喇叭狀管套(12)，并進行試漏實驗，確保不漏水；S2、把管套(12)套進PE管，調整好管套(12)的位置，直徑小的一端與PE管管道相連，直徑大的一端與覆蓋在曝氣池(1)上側的防滲膜(8)相連，打毛后用熱風焊槍臨時固定，最后用單軌焊槍焊接，管套(12)與PE管安裝焊接時，應留有緩沖長度，避免熱脹冷縮或管道偏移造成焊縫撕裂；S3、焊接完成后對兩層管套(12)中空部位使用充壓法檢測，0.25Mpa，3分鐘穩壓為焊接合格，并做雙層防護。
發明內容
本發明針對現有技術中存在的技術問題，提供一種醫療廢水處理裝置及方法。
本發明解決上述技術問題的技術方案如下：一種醫療廢水處理裝置，包括曝氣池，所述曝氣池的上側等距設置有多條浮橋，所述浮橋漂浮在所述曝氣池的上側，所述浮橋的兩端固定在所述曝氣池的兩邊位置處，所述曝氣池的上側覆蓋有防滲膜，所述防滲膜位于所述浮橋上側，所述曝氣池的曝氣支管一側設置有圈梁，所述防滲膜上設置有多個取樣口，所述曝氣池內連接有主排氣管。
優選地，上述的醫療廢水處理裝置，其中所述曝氣池內設置有多根環壁集氣管，所述環壁集氣管均與所述主排氣管連通，所述環壁集氣管固定在所述浮橋的兩側。
優選地，上述的醫療廢水處理裝置，其中所述環壁集氣管上設置有多個氣孔，所述氣孔均勻排列。
優選地，上述的醫療廢水處理裝置，其中所述圈梁上側設置有多組鍍鋅扁鐵，所述防滲膜的邊部通過多個膨脹螺栓、鍍鋅扁鐵固定于硬化后的地面以及圈梁上。
優選地，上述的醫療廢水處理裝置，其中所述主排氣管上安裝有風機，所述風機位于所述曝氣池外部。
優選地，上述的醫療廢水處理裝置的取樣口的設置方法，包括以下步驟；
S1、根據PE管直徑大小制作防滲膜材質的喇叭狀管套，并進行試漏實驗，確保不漏水；
S2、把管套套進PE管，調整好管套的位置，直徑小的一端與PE管管道相連，直徑大的一端與覆蓋在曝氣池上側的防滲膜相連，打毛后用熱風焊槍臨時固定，最后用單軌焊槍焊接，管套與PE管安裝焊接時，應留有緩沖長度，避免熱脹冷縮或管道偏移造成焊縫撕裂；
S3、焊接完成后對兩層管套中空部位使用充壓法檢測，0.25Mpa，3分鐘穩壓為焊接合格，并做雙層防護。
本發明的有益效果是：該醫療廢水處理裝置通過在曝氣池表面設置多條自制浮橋，保證了覆膜的牢固安裝，雨季膜上大量雨水排水不及時，浮橋支撐作用可為覆膜提供有力支撐，也避免了膜下浮管被壓垮的風險；方便人員來回走動排凈膜上積水；可在池子中間不同位置取樣，數據更加完善準確；采用防滲膜加蓋方案成本低，施工周期短，壽命長。
（發明人：杜曉江;王騰;譚丹楓）
