公布日：2022.10.11
申請日：2022.08.10
分類號：C02F3/30(2006.01)I;C02F101/36(2006.01)N
摘要
本發明涉及化工環保領域，具體涉及一種三氯蔗糖廢水的處理裝置，包括凈化裝置與基座，所述凈化裝置連接在基座上，所述凈化裝置包括厭氧沉淀分離組件：還包括：與厭氧沉淀分離組件連接的微生物好氧反應組件，本發明通過利用微生物分解廢水中的有機物，在厭氧罐中添加活性污泥，將空氣及氧氣連續鼓入好氧罐的污水中，經過一段時間，水中即形成含有大量好氧性微生物的絮凝體—活性污泥，由于活性污泥具有巨大的比表面積，可吸附污水中的有機物，同時活性污泥中具有活性的微生物以有機物為食料的特性，以解決三氯蔗糖廢水沒有建立完善的廢水處理設施，導致出水水質不達標，影響了水體的生態環境的問題。
權利要求書

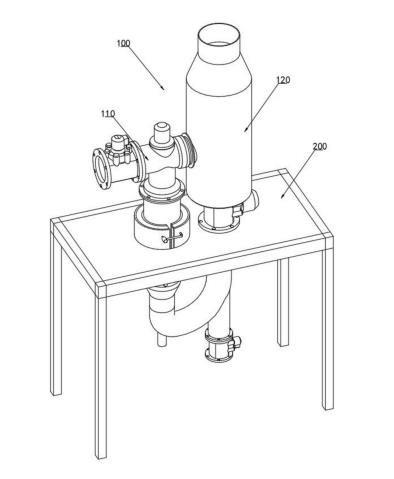

1.一種三氯蔗糖廢水的處理裝置，包括凈化裝置（100）與基座（200），所述凈化裝置（100）連接在基座（200）上，其特征在于：所述凈化裝置（100）包括厭氧沉淀分離組件（120）：還包括：與厭氧沉淀分離組件（120）連接的微生物好氧反應組件（110）與溫控組件（130）；所述微生物好氧反應組件（110）包括好氧罐（111），所述好氧罐（111）頂端固定安裝有三通閥（112），所述三通閥（112）底端閥口與好氧罐（111）連通，所述三通閥（112）左端閥口固定安裝有出水閥（113），所述三通閥（112）右端閥口固定安裝有止回閥（114）；所述溫控組件（130）與好氧罐（111）外壁連接，所述溫控組件（130）包括環形空心密封殼（131），所述環形空心密封殼（131）內部填充有填充層（134），所述環形空心密封殼（131）上下兩端壁均固定安裝有隔溫板（132），所述環形空心密封殼（131）內壁貼設有高導熱硅膠片（133），所述環形空心密封殼（131）內側外壁與好氧罐（111）外壁固定連接，所述環形空心密封殼（131）內部設有兩組S型彎曲加熱管（135），兩組所述S型彎曲加熱管（135）均固定貫穿填充層（134），兩組所述S型彎曲加熱管（135）兩端分別固定安裝有正極柱（136）與負極柱（137），兩組所述S型彎曲加熱管（135）頂端不位于同一水平面，所述環形空心密封殼（131）內部還設有兩組S型彎曲冷卻管（138），兩組所述S型彎曲冷卻管（138）均固定貫穿填充層（134），兩組所述S型彎曲冷卻管（138）與兩組S型彎曲加熱管（135）交疊，兩組所述S型彎曲冷卻管（138）端口處插接有三通管（139），兩組所述三通管（139）分別作為兩組S型彎曲冷卻管（138）的進水口與出水口。
2.根據權利要求1所述的一種三氯蔗糖廢水的處理裝置，其特征在于：所述厭氧沉淀分離組件（120）包括厭氧罐（121），所述止回閥（114）右側閥口位于厭氧罐（121）內部，且與厭氧罐（121）側壁密封固定連接，所述厭氧罐（121）頂端固定安裝有進水管（122），所述厭氧罐（121）底端與U型連通管（117）右端固定連接，所述厭氧罐（121）與U型連通管（117）連通處設有污泥泵（123），所述污泥泵（123）兩端口處分別與厭氧罐（121）、U型連通管（117）固定連接，所述U型連通管（117）右端底部固定安裝有污泥導出管（124），所述污泥導出管（124）與U型連通管（117）連通，且底部固定安裝有盤閥（125）。
3.根據權利要求1所述的一種三氯蔗糖廢水的處理裝置，其特征在于：所述三通閥（112）頂端固定安裝有伺服電機（115），所述伺服電機（115）輸出軸轉動貫穿三通閥（112）頂壁，所述好氧罐（111）內部設有三葉攪拌桿（116），所述伺服電機（115）輸出軸與三葉攪拌桿（116）頂端固定連接，所述好氧罐（111）底端固定安裝有U型連通管（117），所述U型連通管（117）左端與好氧罐（111）底端連通，所述U型連通管（117）左端底部固定安裝有曝氣管（118），所述曝氣管（118）與好氧罐（111）內部連通。
4.根據權利要求2所述的一種三氯蔗糖廢水的處理裝置，其特征在于：所述厭氧罐（121）底端與好氧罐（111）頂端平齊，且所述厭氧罐（121）容積為好氧罐（111）容積的兩倍。
5.根據權利要求2所述的一種三氯蔗糖廢水的處理裝置，其特征在于：所述環形空心密封殼（131）外側壁固定貫穿基座（200），所述污泥泵（123）底端與基座（200）上表面固定連接，所述U型連通管（117）固定貫穿基座（200）。
發明內容
為此，本發明提供一種三氯蔗糖廢水的處理裝置，通過利用微生物(好氧、兼性和厭氧)分解廢水中的有機物，在厭氧罐中添加活性污泥，將空氣及氧氣連續鼓入好氧罐的污水中，經過一段時間，水中即形成含有大量好氧性微生物的絮凝體—活性污泥，由于活性污泥具有巨大的比表面積，可吸附污水中的有機物；同時，活性污泥中具有活性的微生物以有機物為食料，獲得能量并不斷生長增殖，所以能去除有機物，使污水得到凈化，以解決三氯蔗糖廢水沒有建立完善的廢水處理設施，導致出水水質不達標，影響了水體的生態環境的問題。
為了實現上述目的，本發明提供如下技術方案：一種三氯蔗糖廢水的處理裝置，包括凈化裝置與基座，所述凈化裝置連接在基座上，所述凈化裝置包括厭氧沉淀分離組件：還包括：與厭氧沉淀分離組件連接的微生物好氧反應組件；
所述微生物好氧反應組件包括好氧罐，所述好氧罐頂端固定安裝有三通閥，所述三通閥底端閥口與好氧罐連通，所述三通閥左端閥口固定安裝有出水閥，所述三通閥右端閥口固定安裝有止回閥，所述三通閥頂端固定安裝有伺服電機，所述伺服電機輸出軸轉動貫穿三通閥頂壁，所述好氧罐內部設有三葉攪拌桿，所述伺服電機輸出軸與三葉攪拌桿頂端固定連接，所述好氧罐底端固定安裝有U型連通管，所述U型連通管左端與好氧罐底端連通，所述U型連通管左端底部固定安裝有曝氣管，所述曝氣管與好氧罐內部連通。
優選的，所述厭氧沉淀分離組件包括厭氧罐，所述止回閥右側閥口位于厭氧罐內部，且與厭氧罐側壁密封固定連接，所述厭氧罐頂端固定安裝有進水管，所述厭氧罐底端與U型連通管右端固定連接，所述厭氧罐與U型連通管連通處設有污泥泵，所述污泥泵兩端口處分別與厭氧罐、U型連通管固定連接，所述U型連通管右端底部固定安裝有污泥導出管，所述污泥導出管與U型連通管連通，且底部固定安裝有盤閥。
優選的，所述凈化裝置還包括溫控組件，所述溫控組件與好氧罐外壁連接，所述溫控組件包括環形空心密封殼，所述環形空心密封殼內部填充有填充層，所述環形空心密封殼上下兩端壁均固定安裝有隔溫板，所述環形空心密封殼內壁貼設有高導熱硅膠片，所述環形空心密封殼內側外壁與好氧罐外壁固定連接，所述環形空心密封殼內部設有兩組S型彎曲加熱管，兩組所述S型彎曲加熱管均固定貫穿填充層，兩組所述S型彎曲加熱管兩端分別固定安裝有正極柱與負極柱，兩組所述S型彎曲加熱管頂端不位于同一水平面，所述環形空心密封殼內部還設有兩組S型彎曲冷卻管，兩組所述S型彎曲冷卻管均固定貫穿填充層，兩組所述S型彎曲冷卻管與兩組S型彎曲加熱管交疊，兩組所述S型彎曲冷卻管端口處插接有三通管，兩組所述三通管分別作為兩組S型彎曲冷卻管的進水口與出水口。
優選的，所述厭氧罐底端與好氧罐頂端平齊，且所述厭氧罐容積為好氧罐容積的兩倍。
優選的，所述環形空心密封殼外側壁固定貫穿基座，所述污泥泵底端與基座上表面固定連接，所述U型連通管固定貫穿基座。
本發明的有益效果是：
1、利用微生物分解廢水中的有機物，在厭氧罐中添加活性污泥，將空氣及氧氣連續鼓入好氧罐的污水中，經過一段時間，水中即形成含有大量好氧性微生物的絮凝體—活性污泥，由于活性污泥具有巨大的比表面積，可吸附污水中的有機物，同時，活性污泥中具有活性的微生物以有機物為食料，獲得能量并不斷生長增殖，所以能去除有機物，使污水得到凈化，同時在好氧罐中，廢水中的有機物經大量微生物的共同作用，被最終轉化為甲烷、二氧化碳、水、硫化氫和氨等；
2、當所有三氯蔗糖廢水全部達標后，通過關閉污泥泵、打開止回閥，將好氧罐中的活性污泥與達標的廢水全部導入到厭氧罐內，靜置一段時間后，厭氧罐內的活性污泥完成沉淀，污水與活性污泥將會在厭氧罐內完成分層，通過打開污泥泵，活性污泥將會通過污泥泵流向污泥導出管內，通過打開盤閥，位于污泥導出管內的活性污泥能夠從盤閥流出，污水與部分未進入到污泥導出管中的活性污泥將流入到好氧罐內，通氣啟動抽水泵打開出水閥，能夠?qū)⒑醚豕迌?nèi)凈化完成的污水與種泥(未被排放到外部的活性污泥稱為種泥)抽出，當需要進行大批量凈化三氯蔗糖廢水時，可將種泥留在好氧罐內，從而在凈化大批量的三氯蔗糖廢水時只需添加一次活性污泥。
（發明人：萬智欣;王小強;游勝勇;李玲;崔紅敏）
