公布日：2022.10.14
申請日：2021.04.02
分類號：C02F9/10(2006.01)I;C01B17/06(2006.01)I;B01J27/02(2006.01)I;C02F1/28(2006.01)N;C02F1/72(2006.01)N;C02F1/70(2006.01)N;
C02F1/66(2006.01)N;C02F1/02(2006.01)N;C02F101/10(2006.01)N;C02F103/18(2006.01)N;C02F101/18(2006.01)N
摘要
本發明公開了一種SRG洗滌廢水催化除鹽的方法及其催化除鹽的系統。通過采用SRG洗滌廢水本身含有的活性炭粉作為載體，采用SRG廢水中含有的硫代硫酸根離子的酸解作為硫源，在常溫常壓下進行沉降吸附獲得含硫活性炭。然后以含硫活性炭作為催化劑，可在50℃左右的條件下實現高濃度亞硫酸氫根離子的歧化反應并回收獲得硫資源。本發明在處理廢水的同時，可回收硫磺，實現廢水的資源化處理，無二次污染產生。因此，以含硫活性炭作為SRG洗滌廢水中亞硫酸氫離子歧化脫硫反應的催化劑具有廣闊的市場前景和經濟效益。
權利要求書

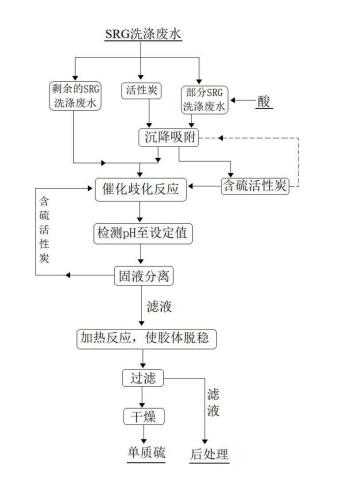

1.一種SRG洗滌廢水催化除鹽的方法，其特征在于：該方法包括以下步驟：1)分離出SRG洗滌廢水中的活性炭粉，并取部分SRG洗滌廢水加酸酸化，然后將活性炭粉和酸化后的部分SRG洗滌廢水混合后進行沉降吸附；最后進行固液分離后獲得含硫活性炭和脫硫廢水；2)將脫硫廢水和剩余的SRG洗滌廢水混合均勻，然后加入含硫活性炭進行催化歧化反應；3)持續監測步驟2)反應體系的pH值，直至pH值變化到pH設定值；然后進行固液分離獲得濾液；4)將步驟3)獲得的濾液繼續加熱進行反應，直至產生沉淀并出現較為澄清的上清液，過濾后獲得硫磺和除鹽后的SRG洗滌廢水。
2.根據權利要求1所述的方法，其特征在于：在步驟1)中，所述SRG洗滌廢水為含氰SRG洗滌廢水；所述部分SRG洗滌廢水的用量為使得該部分SRG洗滌廢水中的硫代硫酸根的摩爾量(moL)與活性炭的重量的數值比為0.05-0.5:1，優選為0.1-0.3:1，更優選為0.15-0.25:1；所述酸為鹽酸、硫酸、硝酸、亞硝酸、磷酸中的一種或多種；優選為硫酸。
3.根據權利要求2或3所述的方法，其特征在于：在步驟2)中，所述歧化反應的溫度為40-80℃，優選為45-70℃，更優選為50-60℃；所述歧化反應的時間為0.3-10h，優選為0.5-8h，更優選為0.8-5h；和/或在步驟3)中，所述pH設定值＜3，優選pH設定值＜2.5，更優選pH設定值＜2；和/或在步驟4)中，所述加熱反應的反應溫度為50-120℃，優選為60-110℃，更優選為70-100℃。
4.根據權利要求3所述的方法，其特征在于：步驟1)具體為：分離出SRG洗滌廢水中的活性炭粉備用，然后取部分SRG洗滌廢水，向該部分廢水中加入酸(例如硫酸)調節pH＜3(優選為pH＜2)；然后將活性炭粉加入到酸化后的SRG廢水中進行沉降吸附(吸附時間為0.3-5h，優選為0.5-3h)；吸附完成后進行固液分離獲得固體和濾液，將獲得的固體經干燥處理后獲得含硫活性炭；作為優選，所述含硫活性炭為進行多次沉降吸附后的活性炭，優選為2-10次，更優選為3-5次；每一次沉降吸附所用的SRG洗滌廢水均來源于原始的SRG洗滌廢水。
5.根據權利要求3或4所述的方法，其特征在于：步驟2)具體為：先將步驟1)固液分離后的濾液與剩余的SRG洗滌廢水混合均勻；然后加入含硫活性炭，升溫至40-80℃(優選為50-60℃)進行歧化反應
0.3-10h(優選為
0.5-8h)，獲得歧化反應體系后進行步驟3)；和/或步驟3)具體為：持續監測步驟2)歧化反應體系的pH值，當歧化反應體系pH值低于3(優選pH值低于2)后進行過濾，分離出含硫活性炭并獲得濾液；含硫活性炭返回至步驟2)中繼續作為催化劑使用，濾液則進行步驟4)；和/或步驟4)具體為：將步驟3)獲得的濾液繼續加熱到50-120℃(優選為70-100℃)進行反應，直至產生硫沉淀并得到較為清澈的上清液；然后分離出硫沉淀，經干燥后獲得單質硫，分離出硫沉淀后的上清液則經廢水后處理系統處理后進行排放。
6.一種SRG洗滌廢水催化除鹽的系統，其特征在于：該系統包括廢水輸送裝置(1)、炭液分離池(2)、沉降吸附池(3)、催化歧化池(4)以及膠體脫穩池(5)；所述廢水輸送裝置(1)與炭液分離池(2)的進料口相連通；所述炭液分離池(2)、沉降吸附池(3)、催化歧化池(4)以及膠體脫穩池(5)依次串聯設置。
7.根據權利要求6所述的系統，其特征在于：該系統還包括酸化處理池(6)，所述酸化處理池(6)位于炭液分離池(2)和沉降吸附池(3)之間；所述炭液分離池(2)的排水口通過第一管道(L1)與酸化處理池(6)的進水口相連通；所述酸化處理池(6)的排水口通過第二管道(L2)與沉降吸附池(3)的進水口相連通；所述酸化處理池(6)的進酸口上連接有酸液輸送管道(601)；和/或該系統還包括活性炭緩存?zhèn)}(7)；所述活性炭緩存?zhèn)}(7)位于炭液分離池(2)和沉降吸附池(3)之間；所述炭液分離池(2)的排料口通過第一物料輸送裝置(S1)與活性炭緩存?zhèn)}(7)的進料口相連通；所述性炭緩存?zhèn)}(7)的排料口通過第二物料輸送裝置(S2)與沉降吸附池(3)的進料口相連通。
8.根據權利要求6或7所述的系統，其特征在于：該系統還包括混液池(8)；所述混液池(8)位于沉降吸附池(3)與催化歧化池(4)之間；所述沉降吸附池(3)的排水口通過第三管道(L3)與混液池(8)的進水口相連通；所述炭液分離池(2)的排水口還通過第四管道(L4)與混液池(8)的進水口相連通；所述混液池(8)的排水口通過第五管道(L5)與催化歧化池(4)的進水口相連通；和/或該系統還包括含硫活性炭緩存?zhèn)}(9)；所述含硫活性炭緩存?zhèn)}(9)位于沉降吸附池(3)與催化歧化池(4)之間；所述沉降吸附池(3)的排料口通過第三物料輸送裝置(S3)與含硫活性炭緩存?zhèn)}(9)的進料口相連通；所述含硫活性炭緩存?zhèn)}(9)的排料口通過第四物料輸送裝置(S4)與催化歧化池(4)的進料口相連通；作為優選，所述含硫活性炭緩存?zhèn)}(9)的排料口還通過第五物料輸送裝置(S5)與沉降吸附池(3)的進料口相連通。
9.根據權利要求6-8中任一項所述的系統，其特征在于：該系統還包括第一固液分離裝置(10)；所述第一固液分離裝置(10)位于催化歧化池(4)和膠體脫穩池(5)之間；所述催化歧化池(4)的排料口通過第六物料輸送裝置(S6)與第一固液分離裝置(10)的進料口相連；所述第一固液分離裝置(10)的排水口通過第六管道(L6)與膠體脫穩池(5)的進水口相連通；作為優選，所述第一固液分離裝置(10)的排料口還通過第七物料輸送裝置(S7)與催化歧化池(4)的進料口相連通；作為優選，該系統還包括第二固液分離裝置(11)；所述第二固液分離裝置(11)的進料口通過第八物料輸送裝置(S8)與膠體脫穩池(5)的排料口相連通；所述第二固液分離裝置(11)的排料口上連接有第九物料輸送裝置(S9)，所述第二固液分離裝置(11)的排水口上連接有第七管道(L7)。
10.根據權利要求9所述的系統，其特征在于：該系統還包括有硫磺干燥裝置(12)；所述硫磺干燥裝置(12)的進料口通過第九物料輸送裝置(S9)與第二固液分離裝置(11)的排料口相連通；所述硫磺干燥裝置(12)的進氣口上連接有保護氣體輸送管道(1201)；作為優選，該系統還包括有廢水后處理系統(13)；所述廢水后處理系統(13)的進水口通過有第七管道(L7)與第二固液分離裝置(11)的排水口相連通；作為優選，該系統還包括有硫磺存儲倉(14)；所述硫磺存儲倉(14)通過第十物料輸送裝置(S10)與硫磺干燥裝置(12)的排料口相連通。
（發明人：楊本濤;李小龍;康建剛）
