公布日：2022.10.25
申請日：2022.09.22
分類號：C02F9/10(2006.01)I;C02F1/02(2006.01)N;C02F1/28(2006.01)N;C02F1/52(2006.01)N
摘要
本發明適用于廢水處理技術領域，提供了一種基于有機廢水的零排放處理設備，包括第一處理機構、第二處理機構和循環機構，第一處理機構可實現對進入污水的破碎和篩分凈化處理，并且可通過中心管的端口將消毒液注入，實現對第一處理箱內廢水的良好消毒凈化處理，循環機構可便于將第一處理箱底部的污水連續的抽取至第二處理箱的內部，另外可同步將第二處理箱底部的水抽取至第一處理箱內繼續進行凈化消毒處理，連續的消毒凈化顯著提升了對污水的凈化處理效率，循環機構可同步帶動第二處理機構運作，實現對進入污水的加熱消毒處理以及移動攪拌混合處理，加速了污水的沉淀，具有節能環保的理念，具有可多次循環處理、成本低和處理效果好的優點。
權利要求書

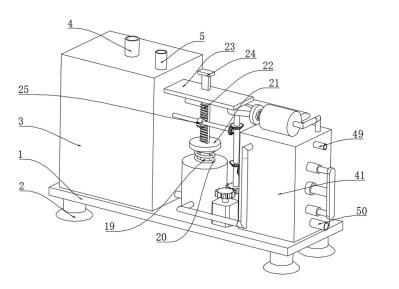

1.一種基于有機廢水的零排放處理設備，包括支撐板（1），其特征在于，所述支撐板（1）上設置有用于處理廢水的第一處理箱（3）和第二處理箱（41），所述第一處理箱（3）內設置有第一處理機構，所述第二處理箱（41）內設置有第二處理機構，所述第一處理箱（3）和第二處理箱（41）的連接處設置有循環機構，所述循環機構包括第一輸送罐（17）和第二輸送罐（31），所述第一輸送罐（17）通過第一管道（16）與第一處理箱（3）的內部相連通，所述第一輸送罐（17）通過第四管道（40）與第二處理箱（41）的內部相連通，所述第二輸送罐（31）通過第二管道（35）與第二處理箱（41）的內部相連通，且所述第二輸送罐（31）通過第三管道（36）與第一處理箱（3）的內部相連通，所述第一管道（16）、第四管道（40）、第二管道（35）和第三管道（36）上均設置有單向閥，所述第二處理機構與所述循環機構相連接，所述第一處理機構包括中心管（4）、進水管（5）、蝸輪（6）、蝸桿（7）和葉輪（8），所述進水管（5）與第一處理箱（3）的頂部相連通，所述中心管（4）轉動連接于第一處理箱（3）上，所述中心管（4）上固定連接有蝸輪（6），所述蝸輪（6）上嚙合連接有蝸桿（7），所述蝸桿（7）轉動連接于第一處理箱（3）的內部，所述蝸桿（7）上固定連接有葉輪（8），所述葉輪（8）朝向進水管（5）處設置，所述中心管（4）上固定連接有若干個刀片（9），且所述中心管（4）上固定連通有若干個攪拌管（10），所述攪拌管（10）上開設有若干個通孔（11）。
2.根據權利要求1所述的基于有機廢水的零排放處理設備，其特征在于，所述循環機構還包括用于將第一處理箱（3）內污水抽入至第二處理箱（41）內的第一輸送驅動組，所述第一輸送驅動組包括第一活塞板（18）、第一活塞桿（19）、第一彈簧（20）、第一壓板（21）、齒條（22）、不完全齒輪（25）和第一轉軸（26），所述第一活塞板（18）通過第一活塞桿（19）滑動連接于第一輸送罐（17）的內部，所述第一活塞桿（19）的一端固定連接有第一壓板（21），所述第一輸送罐（17）與第一壓板（21）的連接處設置有第一彈簧（20），所述第一壓板（21）上固定連接有齒條（22），所述齒條（22）滑動連接于固定板（23）上，所述固定板（23）固定連接于第一處理箱（3）的外側，所述齒條（22）的一端固定連接有限位板（24），所述齒條（22）上嚙合連接有不完全齒輪（25），所述不完全齒輪（25）通過第一轉軸（26）轉動連接于第一處理箱（3）的外側，所述第一輸送罐（17）固定安裝于支撐板（1）上。
3.根據權利要求2所述的基于有機廢水的零排放處理設備，其特征在于，所述循環機構還包括用于將第二處理箱（41）內的水循環抽入至第一處理箱（3）內的第二輸送驅動組，所述第二輸送驅動組包括第二活塞桿（32）、第二活塞板（33）、第二彈簧（34）、第二壓板（30）和凸輪（29），所述第二活塞板（33）通過第二活塞桿（32）滑動連接于第二輸送罐（31）的內部，所述第二活塞桿（32）的一端固定連接有第二壓板（30），所述第二壓板（30）與第二輸送罐（31）的連接處設置有第二彈簧（34），所述第二壓板（30）的外側活動連接有凸輪（29），所述凸輪（29）通過第二轉軸（28）轉動連接于支撐板（1）和固定板（23）上，所述第二轉軸（28）通過第一錐齒輪副（27）轉動連接有第一轉軸（26）的一端，所述第二輸送罐（31）固定安裝于第二處理箱（41）上。
4.根據權利要求3所述的基于有機廢水的零排放處理設備，其特征在于，所述循環機構還包括用于驅動第二轉軸（28）旋轉的旋轉驅動組，所述旋轉驅動組包括齒輪副（38）和電機（39），所述第二轉軸（28）通過齒輪副（38）轉動連接有電機（39）的輸出軸，所述電機（39）固定安裝于支撐板（1）上。
5.根據權利要求4所述的基于有機廢水的零排放處理設備，其特征在于，所述第二處理機構包括花鍵軸（43）、花鍵套桿（44）和攪拌葉（45），所述花鍵軸（43）轉動連接于第二處理箱（41）的內部，所述花鍵軸（43）的一端通過第二錐齒輪副（37）轉動連接有第二轉軸（28），所述花鍵套桿（44）滑動連接于花鍵軸（43）上，所述花鍵套桿（44）上設置有若干個攪拌葉（45）。
6.根據權利要求5所述的基于有機廢水的零排放處理設備，其特征在于，所述第二處理機構還包括用于驅動攪拌葉（45）往復旋轉移動的往復驅動組，所述往復驅動組包括活塞套（46）、連接板（47）和電動伸縮桿（48），所述花鍵套桿（44）活動連接于活塞套（46）內，且所述活塞套（46）固定連接于第二處理箱（41）上，所述花鍵套桿（44）的一端轉動連接于連接板（47）上，所述連接板（47）固定連接有電動伸縮桿（48）的活塞桿，所述電動伸縮桿（48）固定安裝于第二處理箱（41）的外側。
7.根據權利要求6所述的基于有機廢水的零排放處理設備，其特征在于，所述第二處理箱（41）上設置有投料管（49）和排水管（50），所述排水管（50）上設置有閥門，所述第二處理箱（41）的底部設置有斜坡（51），所述第二處理箱（41）的內部設置有加熱板（42），所述加熱板（42）朝向第四管道（40）與第二處理箱（41）的連通處設置。
8.根據權利要求1所述的基于有機廢水的零排放處理設備，其特征在于，所述第一處理箱（3）的內部設置有過濾板（12）和活性炭板（15），所述過濾板（12）上固定連接有排污管（13），所述排污管（13）延伸出支撐板（1）的外側設置，所述排污管（13）上設置有電磁閥門（14）。
9.根據權利要求1所述的基于有機廢水的零排放處理設備，其特征在于，所述支撐板（1）的底部設置有若干用于支撐的支撐腳（2）。
發明內容
針對現有技術存在的不足，本發明實施例的目的在于提供一種基于有機廢水的零排放處理設備，旨在解決現有的有機廢水處理存在處理效果差的缺點。
為實現上述目的，本發明提供如下技術方案：一種基于有機廢水的零排放處理設備，包括支撐板，所述支撐板上設置有用于處理廢水的第一處理箱和第二處理箱，所述第一處理箱內設置有第一處理機構，所述第二處理箱內設置有第二處理機構，所述第一處理箱和第二處理箱的連接處設置有循環機構，所述循環機構包括第一輸送罐和第二輸送罐，所述第一輸送罐通過第一管道與第一處理箱的內部相連通，所述第一輸送罐通過第四管道與第二處理箱的內部相連通，所述第二輸送罐通過第二管道與第二處理箱的內部相連通，且所述第二輸送罐通過第三管道與第一處理箱的內部相連通，所述第一管道、第四管道、第二管道和第三管道上均設置有單向閥，所述第二處理機構與所述循環機構相連接，所述第一處理機構包括中心管、進水管、蝸輪、蝸桿和葉輪，所述進水管與第一處理箱的頂部相連通，所述中心管轉動連接于第一處理箱上，所述中心管上固定連接有蝸輪，所述蝸輪上嚙合連接有蝸桿，所述蝸桿轉動連接于第一處理箱的內部，所述蝸桿上固定連接有葉輪，所述葉輪朝向進水管處設置，所述中心管上固定連接有若干個刀片，且所述中心管上固定連通有若干個攪拌管，所述攪拌管上開設有若干個通孔。
作為本發明進一步的方案，所述循環機構還包括用于將第一處理箱內污水抽入至第二處理箱內的第一輸送驅動組，所述第一輸送驅動組包括第一活塞板、第一活塞桿、第一彈簧、第一壓板、齒條、不完全齒輪和第一轉軸，所述第一活塞板通過第一活塞桿滑動連接于第一輸送罐的內部，所述第一活塞桿的一端固定連接有第一壓板，所述第一輸送罐與第一壓板的連接處設置有第一彈簧，所述第一壓板上固定連接有齒條，所述齒條滑動連接于固定板上，所述固定板固定連接于第一處理箱的外側，所述齒條的一端固定連接有限位板，所述齒條上嚙合連接有不完全齒輪，所述不完全齒輪通過第一轉軸轉動連接于第一處理箱的外側，所述第一輸送罐固定安裝于支撐板上。
作為本發明進一步的方案，所述循環機構還包括用于將第二處理箱內的水循環抽入至第一處理箱內的第二輸送驅動組，所述第二輸送驅動組包括第二活塞桿、第二活塞板、第二彈簧、第二壓板和凸輪，所述第二活塞板通過第二活塞桿滑動連接于第二輸送罐的內部，所述第二活塞桿的一端固定連接有第二壓板，所述第二壓板與第二輸送罐的連接處設置有第二彈簧，所述第二壓板的外側活動連接有凸輪，所述凸輪通過第二轉軸轉動連接于支撐板和固定板上，所述第二轉軸通過第一錐齒輪副轉動連接有第一轉軸的一端，所述第二輸送罐固定安裝于第二處理箱上。
作為本發明進一步的方案，所述循環機構還包括用于驅動第二轉軸旋轉的旋轉驅動組，所述旋轉驅動組包括齒輪副和電機，所述第二轉軸通過齒輪副轉動連接有電機的輸出軸，所述電機固定安裝于支撐板上。
作為本發明進一步的方案，所述第二處理機構包括花鍵軸、花鍵套桿和攪拌葉，所述花鍵軸轉動連接于第二處理箱的內部，所述花鍵軸的一端通過第二錐齒輪副轉動連接有第二轉軸，所述花鍵套桿滑動連接于花鍵軸上，所述花鍵套桿上設置有若干個攪拌葉。
作為本發明進一步的方案，所述第二處理機構還包括用于驅動攪拌葉往復旋轉移動的往復驅動組，所述往復驅動組包括活塞套、連接板和電動伸縮桿，所述花鍵套桿活動連接于活塞套內，且所述活塞套固定連接于第二處理箱上，所述花鍵套桿的一端轉動連接于連接板上，所述連接板固定連接有電動伸縮桿的活塞桿，所述電動伸縮桿固定安裝于第二處理箱的外側。
作為本發明進一步的方案，所述第二處理箱上設置有投料管和排水管，所述排水管上設置有閥門，所述第二處理箱的底部設置有斜坡，所述第二處理箱的內部設置有加熱板，所述加熱板朝向第四管道與第二處理箱的連通處設置。
作為本發明進一步的方案，所述第一處理箱的內部設置有過濾板和活性炭板，所述過濾板上固定連接有排污管，所述排污管延伸出支撐板的外側設置，所述排污管上設置有電磁閥門。
作為本發明進一步的方案，所述支撐板的底部設置有若干用于支撐的支撐腳。
本發明提供的一種基于有機廢水的零排放處理設備，通過設置的第一處理機構可在水流的持續沖擊作用下，實現對第一處理機構的驅動，且第一處理機構可實現對進入污水的破碎和篩分凈化處理，并且可通過中心管的端口將消毒液注入，實現對第一處理箱內廢水的良好消毒凈化處理。
通過設置的循環機構可便于將第一處理箱底部的污水連續的抽取至第二處理箱的內部，另外可同步將第二處理箱底部的水抽取至第一處理箱內繼續進行凈化消毒處理，該種連續的凈化消毒方式，顯著提升了對污水的凈化處理效率，使水質的合格率進一步提升，處理效果好，便于使用。
通過設置的循環機構可同步帶動第二處理機構運作，實現對進入污水的加熱消毒處理，便于殺死污水中的有害物質，另外可經由投料管處加入相應的絮凝劑，且可實現第二處理箱內部的移動攪拌混合處理，加速了污水的沉淀，減少了電器的使用，操作簡易，成本低，具有節能環保的理念。
（發明人：辛檸灼;辛永光;歐宏森;陳惠婷;李敬添）
