公布日：2022.08.30
申請日：2022.06.01
分類號：B01D33/073(2006.01)I
摘要
本申請涉及污水、污泥凈化處理的領域，尤其涉及一種污水、污泥過濾裝置，包括：容置筒，內設有柱狀的容腔；進污管，固定于所述容置筒，沿所述容腔切向與所述容腔連通；格柵筒，沿垂直于所述容腔的軸線方向，可轉動的設置于所述容置筒內；抽污管，固定于所述容置筒，沿所述容腔的軸線方向連通于所述容腔，所述抽污管延伸至容腔內一端貼合于所述格柵筒周面。本申請具有減少污水、污泥處理過程中管路堵塞的可能性的效果。
權利要求書

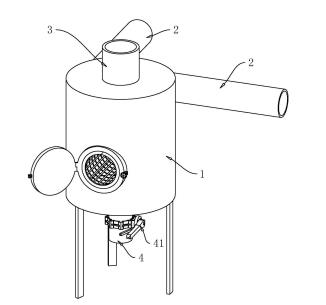

1.一種污水、污泥過濾裝置，其特征在于,包括：容置筒(1)，內設有柱狀的容腔(11)；進污管(2)，固定于所述容置筒(1)，沿所述容腔(11)切向與所述容腔(11)連通；格柵筒(13)，沿垂直于所述容腔(11)的軸線方向，可轉動的設置于所述容置筒(1)內；抽污管(3)，固定于所述容置筒(1)，沿所述容腔(11)的軸線方向連通于所述容腔(11)，所述抽污管(3)延伸至容腔(11)內一端貼合于所述格柵筒(13)周面。
2.根據權利要求1所述的一種污水、污泥過濾裝置，其特征在于：所述容腔(11)內固定有多根限位桿(12)，所述限位板沿所述格柵筒(13)的軸線方向設置；多根限位桿(12)環繞所述格柵筒(13)排布，用于支撐格柵筒(13)。
3.根據權利要求1所述的一種污水、污泥過濾裝置，其特征在于：所述容腔(11)軸線豎直設置；污水、污泥過濾裝置還包括：排污管(4)，固定于所述容置筒(1)下側，連通于所述容腔(11)；控制閥(41)，固定于所述排污管(4)。
4.根據權利要求1所述的一種污水、污泥過濾裝置，其特征在于：所述容置筒(1)對應格柵筒(13)的一端設置有檢修門(15)，用于取放格柵筒(13)。
5.根據權利要求4所述的一種污水、污泥過濾裝置，其特征在于，還包括：推板(5)，可活動的設置于所述容腔(11)內，用于抵接所述格柵筒(13)遠離檢修門(15)的一端；推動部件，設置于容置筒(1)，用于推動推板(5)沿格柵筒(13)的軸線方向運動。
6.根據權利要求5所述的一種污水、污泥過濾裝置，其特征在于：所述推動部件包括：柔性帶(61)，部分沿所述容置筒(1)的周面滑移連接于所述容置筒(1)，其余部分固定于推板(5)且能夠沿格柵筒(13)軸線方向運動；多個定形塊(62)，沿所述柔性帶(61)的長度方向首尾相接的固定于所述柔性帶(61)的一側，所述定形塊(62)限制所述柔性帶(61)僅能趨向未設置有定形塊(62)的一側彎折，且所述柔性帶(61)處于直線狀態下時，相鄰所述定形塊(62)端面相互抵接；驅動機構(7)，設置于所述容置筒(1)，用于推動所述柔性帶(61)運動。
7.根據權利要求6所述的一種污水、污泥過濾裝置，其特征在于：相鄰所述定形塊(62)的端部均設置有能夠相互吸附的磁吸面。
8.根據權利要求6所述的一種污水、污泥過濾裝置，其特征在于：所述柔性帶(61)設置兩根，兩根柔性帶(61)對稱設置于所述容置筒(1)軸線方向兩側，兩所述柔性帶(61)部分均固定于所述推板(5)，且所述柔性帶(61)的其余部分均沿所述容置筒(1)的周向活動連接于所述容置筒(1)周面。
9.根據權利要求6所述的一種污水、污泥過濾裝置，其特征在于：所述驅動機構(7)包括：齒條(71)，固定于所述柔性帶(61)的長度方向一側；齒輪(72)，轉動設置于容置筒(1)，且嚙合于所述齒條(71)；驅動件(74)，固定于所述容置筒(1)，用于驅動所述齒輪(72)轉動。
發明內容
為了減少污水、污泥處理過程中管路堵塞的可能性，本申請?zhí)峁┮环N污水、污泥過濾裝置。
本申請?zhí)峁┑囊环N污水、污泥采用如下的技術方案：一種污水、污泥過濾裝置，包括：容置筒，內設有柱狀的容腔；進污管，固定于所述容置筒，沿所述容腔切向與所述容腔連通；格柵筒，沿垂直于所述容腔的軸線方向，可轉動的設置于所述容置筒內；抽污管，固定于所述容置筒，沿所述容腔的軸線方向連通于所述容腔，所述抽污管延伸至容腔內一端貼合于所述格柵筒周面。
通過采用上述技術方案，污水、污泥處理時，污水、污泥首先通過進污管進入至容腔筒的容腔內，由于進污管切向連通于容腔，因此污水、污泥進入容腔內時，將沿容腔內壁進行旋轉，從而實現污水、污泥在容腔內產生回旋，同時通過抽污管連接外界抽吸泵，即可實現將污水、污泥從容腔內向上抽吸出容置筒，而污水、污泥在容腔內回旋流動過程中，格柵筒將隨污水、污泥的流動不斷的旋轉，再配合格柵筒的格柵設置，以及抽污管的延伸至容腔的一端貼合于格柵筒周面，因此，污水、污泥被抽污管從容置筒內抽出時，污水、污泥中存在的紙巾、毛發，塑料、紗布等異物將被旋轉的格柵筒阻隔，從而實現對污水、污泥中異物的清理，減少了后續處理過程中管路被堵塞的可能性。
可選的，所述容腔內固定有多根限位桿，所述限位板沿所述格柵筒的軸線方向設置；多根限位桿環繞所述格柵筒排布，用于支撐格柵筒。
通過采用上述技術方案，采用的多根限位桿可以實現，格柵筒在容腔內的支撐以及格柵筒在容腔內的旋轉。
可選的，所述容腔軸線豎直設置。
所述污水、污泥過濾裝置還包括：排污管，固定于所述容置筒下側，連通于所述容腔；控制閥，固定于所述排污管。
通過采用上述技術方案，在工作一段時候后，可以開啟控制閥，將容腔內的污水、污泥從控制閥快速的排出，以便于容腔的內部清潔。
可選的，所述容置筒對應格柵筒的一端設置有檢修門，用于取放格柵筒。
通過采用上述技術方案，在完成一段時間的工作后，可以打開檢修門，將格柵筒方便的取出進行清潔，然后重新安裝。
可選的，污水、污泥過濾裝置還包括：推板，可活動的設置于所述容腔內，用于抵接所述格柵筒遠離檢修門的一端；推動部件，設置于容置筒，用于推動推板沿格柵筒的軸線方向運動。
通過采用上述技術方案，在需要將格柵筒從容腔內取出時，可以通過推動部件推動推板沿格柵筒的軸線方向運動，從而將積滿異物的格柵筒從容腔內取出。
可選的，所述推動部件包括：柔性帶，部分沿所述容置筒的周面滑移連接于所述容置筒，其余部分固定于推板且能夠沿格柵筒軸線方向運動；多個定形塊，沿所述柔性帶的長度方向首尾相接的固定于所述柔性帶的一側，所述定形塊限制所述柔性帶僅能趨向未設置有定形塊的一側彎折，且所述柔性帶處于直線狀態下時，相鄰所述定形塊端面相互抵接；驅動機構，設置于所述容置筒，用于推動所述柔性帶運動。
通過采用上述技術方案，當需要進行取出格柵筒時，打開檢修門，通過驅動機構帶動柔性帶趨向推板方向移動，柔性帶滑移于容置筒周壁的部分趨向推板方向運動，頂推柔性帶與推板固定的方向沿格柵筒的軸線方向運動，在此過程中，柔性帶一側的定形塊隨柔性帶彎折的狀態運動至柔性帶與隔板筒軸線方向相同的直線狀態，相鄰的定形塊端面相互抵接，從而實現柔性帶的長度方向與格柵筒軸線方向相同的部分形成硬質的推動件，進而可以推動推板沿格柵筒的軸線方向運動，如此即可實現將格柵筒從檢修門處推出。
可選的，相鄰所述定形塊的端部均設置有能夠相互吸附的磁吸面。
通過采用上述技術方案，采用的磁吸面能夠使兩定形塊相互抵接時，定形塊的端面接觸緊密，避免定形塊之間歪斜。
可選的，所述柔性帶設置兩根，兩根柔性帶對稱設置于所述容置筒軸線方向兩側，兩所述柔性帶部分均固定于所述推板，且所述柔性帶的其余部分均沿所述容置筒的周向活動連接于所述容置筒周面。
通過采用上述技術方案，采用兩柔性條對稱設置于容置筒相對周面，有效的減少了推動部件的空間占用體積，并提高了柔性條推動推板運動時的穩定。
可選的，所述驅動機構包括：齒條，固定于所述柔性帶的長度方向一側；齒輪，轉動設置于容置筒，且嚙合于所述齒條；驅動件，固定于所述容置筒，用于驅動所述齒輪轉動。
通過采用上述技術方案，工作時，驅動件帶動齒輪轉動，通過齒輪與齒條的相互嚙合，即可帶動柔性帶沿其長度方向運動，從而實現推板的運動，完成格柵筒的推出。
綜上所述，本申請包括以下至少一種有益技術效果：污水、污泥處理時，污水、污泥首先通過進污管進入至容腔筒的容腔內，由于進污管切向連通于容腔，因此污水、污泥進入容腔內時，將沿容腔內壁進行旋轉，從而實現污水、污泥在容腔內產生回旋，同時通過抽污管連接外界抽吸泵，即可實現將污水、污泥從容腔內向上抽吸出容置筒，而污水、污泥在容腔內回旋流動過程中，格柵筒將隨污水、污泥的流動不斷的旋轉，再配合格柵筒的格柵設置，以及抽污管的延伸至容腔的一端貼合于格柵筒周面，因此，污水、污泥被抽污管從容置筒內抽出時，污水、污泥中存在的紙巾、毛發，塑料、紗布等異物將被旋轉的格柵筒阻隔，從而實現對污水、污泥中異物的清理，減少了后續處理過程中管路被堵塞的可能性。
（發明人：王福浩;曹乃成;曹大泉;曹源;霍宏宇;丁鑫;荊玉姝）
