公布日：2022.09.13

申請日：2022.07.08

分類號：C02F9/10(2006.01)I;B01D46/12(2022.01)I;B01D46/88(2022.01)I;C02F103/16(2006.01)N

摘要

本發明公開了一種電鍍廢水用常溫蒸發裝置及其使用方法，包括箱體，箱體內壁的頂部固定連接有仿生肺，箱體的頂部固定連接有第一電機，第一電機的輸出端穿過箱體固定連接有絲桿，絲桿的外側螺紋連接有中空塊，中空塊的內側等距設有多個噴頭，中空塊的底部固定連接有清掃環板，清掃環板的內側等距設有多個清掃毛刷，箱體的內部開設有兩個限位槽，本發明的有益效果是：本發明不僅大大提高了對廢水處理的工作效率，而且為工作人員的使用提供了方便，能夠便于對廢水進行循環使用，并便于對晶體進行收集，進而節省了工作時間，通過設置有的清潔機構，能夠便于對仿生肺進行清潔，進而減輕了工作人員的工作強度，提高了工作效率。

權利要求書

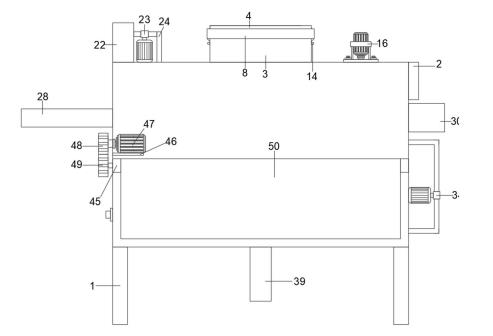

1.一種電鍍廢水用常溫蒸發裝置及其使用方法，包括箱體(1)，其特征在于，所述箱體(1)內壁的頂部固定連接有仿生肺(15)，所述箱體(1)的頂部固定連接有第一電機(16)，所述第一電機(16)的輸出端穿過箱體(1)固定連接有絲桿(17)，所述絲桿(17)的外側螺紋連接有中空塊(18)，所述中空塊(18)的內側等距設有多個噴頭(19)，所述中空塊(18)的底部固定連接有清掃環板(20)，所述清掃環板(20)的內側等距設有多個清掃毛刷(21)，所述箱體(1)的內部開設有兩個限位槽(26)，兩個所述限位槽(26)的內壁滑動連接有限位桿(27)，所述限位桿(27)與中空塊(18)固定連接，所述箱體(1)的頂部固定連接有水箱(22)，所述箱體(1)的頂部固定連接有第一水泵(23)，所述第一水泵(23)的輸出端固定連接有第一水管(24)，所述第一水管(24)遠離第一水泵(23)的一端固定連接有伸縮軟管(25)，所述伸縮軟管(25)與中空塊(18)固定連接，所述箱體(1)的一側固定連接有第一氣缸(28)，所述第一氣缸(28)的輸出端固定連接有毛刷板(29)，所述箱體(1)內壁的底部固定連接有廢水箱(35),所述箱體(1)的一側固定連接有第一固定板(38)，所述第一固定板(38)的底部固定連接有第二氣缸(39)，所述第二氣缸(39)的輸出端固定連接有連接桿(40)，所述連接桿(40)的底部且位于廢水箱(35)內固定連接有第一過濾網(37)，所述第一過濾網(37)的頂部固定連接有頂桿(41)，所述箱體(1)的內壁且位于廢水箱(35)的上方固定連接有結晶收集箱(33)，所述頂桿(41)的頂部且位于結晶收集箱(33)內固定連接有第二過濾網(42)。

2.根據權利要求1所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述箱體(1)的頂部固定連接有進氣管(3)，所述進氣管(3)的內壁固定連接有風機(5)，所述進氣管(3)的內壁設有過濾網框(4)，所述進氣管(3)的內部開設有兩個第一滑槽(6)，兩個所述第一滑槽(6)的內壁滑動連接有第一滑塊(7)，所述第一滑塊(7)的底部固定連接有第一彈簧(9)，所述第一彈簧(9)與進氣管(3)固定連接，兩個所述第一滑塊(7)的外側轉動連接有螺紋板(8)，所述螺紋板(8)與過濾網框(4)螺紋連接，所述進氣管(3)的內部對稱開設有兩個第二滑槽(10)，兩個所述第二滑槽(10)的內壁滑動連接有第二滑塊(11)，所述第二滑塊(11)的一側固定連接有角塊(12)，所述角塊(12)與進氣管(3)卡接，所述第二滑塊(11)遠離角塊(12)的一側固定連接有空槽塊(14)，所述空槽塊(14)的外側且位于第二滑槽(10)內套設有第二彈簧(13)。

3.根據權利要求2所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述箱體(1)的一側固定連接有第二水泵(34)，所述第二水泵(34)的輸出端通過第三水管與廢水箱(35)連接，所述第二水泵(34)的輸出端固定連接有第二水管(31)，所述第二水管(31)的底部且位于箱體(1)內等距固定連接有多個霧化噴頭(32)，所述箱體(1)的一側固定連接有蒸汽發生器(30)，所述蒸汽發生器(30)的一側設有第一氣管。

4.根據權利要求1所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述箱體(1)的內部開設有與連接桿(40)相配合的空槽(43)，所述空槽(43)的內壁設有風琴布(44)。

5.根據權利要求3所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述箱體(1)的一側固定連接有兩個固定塊(45)，兩個所述固定塊(45)之間轉動連接有箱門(50)，所述箱門(50)的一側固定連接有第二齒輪(49)，所述箱體(1)的一側且位于箱門(50)的上方固定連接有第二固定板(46)，所述第二固定板(46)的頂部固定連接有第三電機(47)，所述第三電機(47)的輸出端固定連接有第一齒輪(48)，所述第一齒輪(48)與第二齒輪(49)嚙合連接。

6.根據權利要求所述5的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述廢水箱(35)的內部設有加熱板(36)。

7.根據權利要求6所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于：所述箱體(1)的一側固定連接有控制面板(2)，所述控制面板(2)均與風機(5)、第一電機(16)、第一水泵(23)、第一氣缸(28)、蒸汽發生器(30)、第二水泵(34)、加熱板(36)、第二氣缸(39)、第三電機(47)電性連接。

8.根據權利要求1-7任一所述的一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于，包括以下步驟：S1、在使用發明時先進行通電，通過操作控制面板(2)控制風機(5)運行，可控制進風量，進入的風通過過濾網框(4)內的多層第三過濾網可用來過濾灰塵，當長期使用過濾網框(4)使用進行清潔時，轉動螺紋板(8)與過濾網框(4)分離，然后第一彈簧(9)通過第一滑塊(7)帶動螺紋板(8)復位，同時第一彈簧(9)帶動第一滑塊(7)在第一滑槽(6)內滑動，之后按壓螺紋板(8)帶動空槽塊(14)，空槽塊(14)通過第二滑塊(11)帶動角塊(12)與過濾網框(4)分離，同時第二滑塊(11)壓縮第二彈簧(13)，之后即可取出過濾網框(4)進行清潔；S2、進入的風通過仿生肺(15)后，同時控制第二水泵(34)通過第二水泵(34)將廢水箱(35)內的水抽出，然后通過第二水管(31)底部的霧化噴頭(32)排出，再控制蒸汽發生器(30)運行產生蒸汽對廢水通過仿生肺(15)除霧進行結晶，結晶后的物體碉樓在第二過濾網(42)上，一些附著在仿生肺(15)上，一些廢水未結晶的通過結晶收集箱(33)回到廢水箱(35)內再被利用，加熱板(36)可對廢水箱(35)內的廢水進行預加熱，方便后續的結晶，通過控制第一電機(16)轉動絲桿(17)，絲桿(17)帶動中空塊(18)和清掃環板(20)進行上下移動，同時帶動限位桿(27)在限位槽(26)內滑動，帶動清掃環板(20)內的清掃毛刷(21)可對仿生肺(15)表面的結晶物質進行清掃；S3、當需要取出晶體時，控制第三電機(47)轉動第一齒輪(48)帶動第二齒輪(49)，第二齒輪(49)帶動箱門(50)，之后控制第二氣缸(39)推動連接桿(40)，連接桿(40)帶動第一過濾網(37)，第一過濾網(37)通過頂桿(41)帶動第二過濾網(42)，之后即可收集第一過濾網(37)和第二過濾網(42)上的結晶物質，當收集完成后，控制第一水泵(23)將水箱(22)內的水抽出，然后通過第一水管(24)和伸縮軟管(25)輸送到中空塊(18)內，最后通過噴頭(19)排出，同時控制第一電機(16)運行帶動中空塊(18)和清掃環板(20)進行上下移動對仿生肺(15)進行清潔即可。

發明內容

本發明的目的在于提供一種電鍍廢水用常溫蒸發裝置及其使用方法，以解決上述背景技術中提出的現有的電鍍廢水所使用的常溫蒸發裝置使用效率過于低下，為人們的使用帶來不便，進而大大降低了工作效率，不僅如此，傳統的常溫蒸發裝置在蒸發過程中不便于進行清理和清潔結晶機構的表面，進而增加了工作人員的工作強度的問題。

為實現上述目的，本發明提供如下技術方案：一種電鍍廢水用常溫蒸發裝置及其使用方法，包括箱體，所述箱體內壁的頂部固定連接有仿生肺，所述箱體的頂部固定連接有第一電機，所述第一電機的輸出端穿過箱體固定連接有絲桿，所述絲桿的外側螺紋連接有中空塊，所述中空塊的內側等距設有多個噴頭，所述中空塊的底部固定連接有清掃環板，所述清掃環板的內側等距設有多個清掃毛刷，所述箱體的內部開設有兩個限位槽，兩個所述限位槽的內壁滑動連接有限位桿，所述限位桿與中空塊固定連接，所述箱體的頂部固定連接有水箱，所述箱體的頂部固定連接有第一水泵，所述第一水泵的輸出端固定連接有第一水管，所述第一水管遠離第一水泵的一端固定連接有伸縮軟管，所述伸縮軟管與中空塊固定連接，所述箱體的一側固定連接有第一氣缸，所述第一氣缸的輸出端固定連接有毛刷板，所述箱體內壁的底部固定連接有廢水箱,所述箱體的一側固定連接有第一固定板，所述第一固定板的底部固定連接有第二氣缸，所述第二氣缸的輸出端固定連接有連接桿，所述連接桿的底部且位于廢水箱內固定連接有第一過濾網，所述第一過濾網的頂部固定連接有頂桿，所述箱體的內壁且位于廢水箱的上方固定連接有結晶收集箱，所述頂桿的頂部且位于結晶收集箱內固定連接有第二過濾網。

作為本發明的一種優選方案：所述箱體的頂部固定連接有進氣管，所述進氣管的內壁固定連接有風機，所述進氣管的內壁設有過濾網框，所述進氣管的內部開設有兩個第一滑槽，兩個所述第一滑槽的內壁滑動連接有第一滑塊，所述第一滑塊的底部固定連接有第一彈簧，所述第一彈簧與進氣管固定連接，兩個所述第一滑塊的外側轉動連接有螺紋板，所述螺紋板與過濾網框螺紋連接，所述進氣管的內部對稱開設有兩個第二滑槽，兩個所述第二滑槽的內壁滑動連接有第二滑塊，所述第二滑塊的一側固定連接有角塊，所述角塊與進氣管卡接，所述第二滑塊遠離角塊的一側固定連接有空槽塊，所述空槽塊的外側且位于第二滑槽內套設有第二彈簧。

作為本發明的一種優選方案：所述箱體的一側固定連接有第二水泵，所述第二水泵的輸出端通過第三水管與廢水箱連接，所述第二水泵的輸出端固定連接有第二水管，所述第二水管的底部且位于箱體內等距固定連接有多個霧化噴頭，所述箱體的一側固定連接有蒸汽發生器，所述蒸汽發生器的一側設有第一氣管。

作為本發明的一種優選方案：所述箱體的內部開設有與連接桿相配合的空槽，所述空槽的內壁設有風琴布。

作為本發明的一種優選方案：所述箱體的一側固定連接有兩個固定塊，兩個所述固定塊之間轉動連接有箱門，所述箱門的一側固定連接有第二齒輪，所述箱體的一側且位于箱門的上方固定連接有第二固定板，所述第二固定板的頂部固定連接有第三電機，所述第三電機的輸出端固定連接有第一齒輪，所述第一齒輪與第二齒輪嚙合連接。

作為本發明的一種優選方案：所述廢水箱的內部設有加熱板。

作為本發明的一種優選方案：所述箱體的一側固定連接有控制面板，所述控制面板均與風機、第一電機、第一水泵、第一氣缸、蒸汽發生器、第二水泵、加熱板、第二氣缸、第三電機電性連接。

一種電鍍廢水用常溫蒸發裝置及其使用方法，其特征在于，包括以下步驟：

S1、在使用發明時先進行通電，通過操作控制面板控制風機運行，可控制進風量，進入的風通過過濾網框內的多層第三過濾網可用來過濾灰塵，當長期使用過濾網框使用進行清潔時，轉動螺紋板與過濾網框分離，然后第一彈簧通過第一滑塊帶動螺紋板復位，同時第一彈簧帶動第一滑塊在第一滑槽內滑動，之后按壓螺紋板帶動空槽塊，空槽塊通過第二滑塊帶動角塊與過濾網框分離，同時第二滑塊壓縮第二彈簧，之后即可取出過濾網框進行清潔；

S2、進入的風通過仿生肺后，同時控制第二水泵通過第二水泵將廢水箱內的水抽出，然后通過第二水管底部的霧化噴頭排出，再控制蒸汽發生器運行產生蒸汽對廢水通過仿生肺除霧進行結晶，結晶后的物體碉樓在第二過濾網上，一些附著在仿生肺上，一些廢水未結晶的通過結晶收集箱回到廢水箱內再被利用，加熱板可對廢水箱內的廢水進行預加熱，方便后續的結晶，通過控制第一電機轉動絲桿，絲桿帶動中空塊和清掃環板進行上下移動，同時帶動限位桿在限位槽內滑動，帶動清掃環板內的清掃毛刷可對仿生肺表面的結晶物質進行清掃；

S3、當需要取出晶體時，控制第三電機轉動第一齒輪帶動第二齒輪，第二齒輪帶動箱門，之后控制第二氣缸推動連接桿，連接桿帶動第一過濾網，第一過濾網通過頂桿帶動第二過濾網，之后即可收集第一過濾網和第二過濾網上的結晶物質，當收集完成后，控制第一水泵將水箱內的水抽出，然后通過第一水管和伸縮軟管輸送到中空塊內，最后通過噴頭排出，同時控制第一電機運行帶動中空塊和清掃環板進行上下移動對仿生肺進行清潔即可。

本發明的有益效果是：本發明不僅大大提高了對廢水處理的工作效率，而且為工作人員的使用提供了方便，能夠便于對廢水進行循環使用，并便于對晶體進行收集，進而節省了工作時間，通過設置有的清潔機構，能夠便于對仿生肺進行清潔，進而減輕了工作人員的工作強度，提高了工作效率。

（發明人：袁浩;黃強;楊書橋）
