公布日：2022.09.20
申請日：2022.06.27
分類號：C02F9/10(2006.01)I;F23G5/44(2006.01)I;F23G5/46(2006.01)I;F23G7/06(2006.01)I;B01D47/06(2006.01)I;C02F103/38(2006.01)N;
C02F1/04(2006.01)N;C02F1/38(2006.01)N
摘要

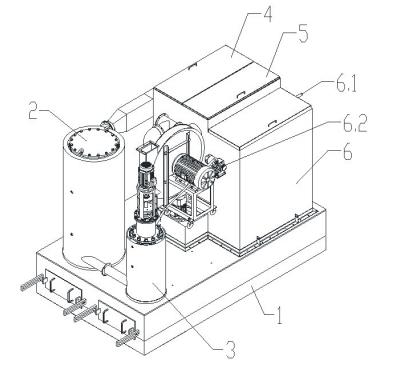

本發明涉及一種廢水焚燒處理系統，包括底座、焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機，焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機均設置在底座上；過濾裝置上具有廢水進口，過濾裝置的出口與蒸發爐的進口相連，蒸發爐的蒸汽出口與焚燒爐的進口相連，焚燒爐的出口與換熱器的熱側進口相連，換熱器的熱側出口與噴淋裝置相通，換熱器的冷側出口與蒸發爐的余熱空氣進口相連，風機的吸風口與噴淋裝置的出口相連，風機的出風口與排煙管道相連。本發明安全性高，能有效處理橡膠生產過程中的廢水，將二次降溫后的余熱回收，不僅節能，而且使得廢水焚燒徹底。
權利要求書
1.一種廢水焚燒處理系統，其特征在于：包括底座、焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機，焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機均設置在底座上；過濾裝置上具有廢水進口，過濾裝置的出口與蒸發爐的進口相連，蒸發爐的蒸汽出口與焚燒爐的進口相連，焚燒爐的出口與換熱器的熱側進口相連，換熱器的熱側出口與噴淋裝置相通，換熱器的冷側出口與蒸發爐的余熱空氣進口相連，風機的吸風口與噴淋裝置的出口相連，風機的出風口與排煙管道相連。
2.根據權利要求1所述的一種廢水焚燒處理系統，其特征在于：過濾裝置的出口處設置有計量泵。
3.根據權利要求1所述的一種廢水焚燒處理系統，其特征在于：蒸發爐包括內套、爐體、保溫棉、陶瓷棒、加熱線、葉輪、主軸、隔熱套、固定座、電機和保護罩；固定座固定設置在爐體的頂部，固定座頂部具有密封部；固定座上具有廢水進口和余熱空氣進口，廢水進口與過濾裝置的出口相連；電機通過主軸驅動位于爐體內的葉輪轉動，主軸穿過密封部；爐體內下部具有內套，內套具有蒸汽出口；爐體內下部具有內套，內套具有蒸汽出口，爐體的外壁包裹有保溫棉，陶瓷棒設置在保溫棉外，加熱線環繞在陶瓷棒上；保護罩套設在爐體上，保護罩與爐體之間形成腔體，腔體一端為冷空氣進口，另一端為熱空氣出口。
4.根據權利要求1所述的一種廢水焚燒處理系統，其特征在于：焚燒爐具有與蒸發爐相同的保護罩設計。
5.根據權利要求3所述的一種廢水焚燒處理系統，其特征在于：密封部包括隔熱套、耐火盤根和盤根壓座，隔熱套固定設置在固定座的頂部，隔熱套內填充有耐火盤根，耐火盤根由盤根壓座壓緊密封。
6.根據權利要求5所述的一種廢水焚燒處理系統，其特征在于：主軸自上而下依次穿過盤根壓座、耐火盤根、隔熱套和固定座后，進入爐體，最后與葉輪固定連接。
發明內容
本發明的目的在于克服上述不足，提供了一種廢水焚燒處理系統。
本發明的目的是這樣實現的：一種廢水焚燒處理系統，其特點是：包括底座、焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機，焚燒爐、蒸發爐、換熱器、噴淋裝置、過濾裝置和風機均設置在底座上；過濾裝置上具有廢水進口，過濾裝置的出口與蒸發爐的進口相連，蒸發爐的蒸汽出口與焚燒爐的進口相連，焚燒爐的出口與換熱器的熱側進口相連，換熱器的熱側出口與噴淋裝置相通，換熱器的冷側出口與蒸發爐的余熱空氣進口相連，風機的吸風口與噴淋裝置的出口相連，風機的出風口與排煙管道相連。
進一步的，過濾裝置的出口處設置有計量泵。
進一步的，蒸發爐包括內套、爐體、保溫棉、陶瓷棒、加熱線、葉輪、主軸、隔熱套、固定座、電機和保護罩；固定座固定設置在爐體的頂部，固定座頂部具有密封部；固定座上具有廢水進口和余熱空氣進口，廢水進口與過濾裝置的出口相連；電機通過主軸驅動位于爐體內的葉輪轉動，主軸穿過密封部；爐體內下部具有內套，內套具有蒸汽出口；爐體內下部具有內套，內套具有蒸汽出口，爐體的外壁包裹有保溫棉，陶瓷棒設置在保溫棉外，加熱線環繞在陶瓷棒上；保護罩套設在爐體上，保護罩與爐體之間形成腔體，腔體一端為冷空氣進口，另一端為熱空氣出口。
進一步的，焚燒爐具有與蒸發爐相同的保護罩設計。
進一步的，密封部包括隔熱套、耐火盤根和盤根壓座，隔熱套固定設置在固定座的頂部，隔熱套內填充有耐火盤根，耐火盤根由盤根壓座壓緊密封。
進一步的，主軸自上而下依次穿過盤根壓座、耐火盤根、隔熱套和固定座后，進入爐體，最后與葉輪固定連接。
與現有技術相比，本發明的有益效果是：本發明一種廢水焚燒處理系統，安全性高，能有效處理橡膠生產過程中的廢水，將二次降溫后的余熱回收，不僅節能，而且使得廢水焚燒徹底。
（發明人：許麒;俞麟;林森華;朱明艷）
