公布日：2022.08.23
申請日：2022.05.10
分類號：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本發明公開了污水處理技術領域的一種農村生活污水處理設備，包括預處理箱，所述預處理箱內設置有第一過濾池、第二過濾池和曝氣沉降池，所述第一過濾池內設置有粗格柵，所述第二過濾池內設置有細格柵，所述曝氣沉降池內壁上設置有第一曝氣管，所述曝氣沉降池底部設置有沉沙板，所述沉沙板底部設置有砂石分離器。本發明中，通過設計一個由預處理箱、中轉箱以及生化處理箱等組件構成的一體式污水處理設備，可高效的對污水進行全面的一體式處理，裝置不僅方便安裝和搬運，而且也減少了坑位挖掘的工作，有利于節省人力和物力。
權利要求書

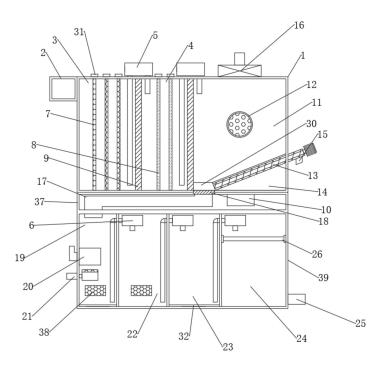

1.一種農村生活污水處理設備，包括預處理箱(1)，其特征在于：所述預處理箱(1)內設置有第一過濾池(3)、第二過濾池(4)和曝氣沉降池(11)，所述第一過濾池(3)內設置有粗格柵(7)，所述第二過濾池(4)內設置有細格柵(8)，所述曝氣沉降池(11)內壁上設置有第一曝氣管(12)，所述曝氣沉降池(11)底部設置有沉沙板(30)，所述沉沙板(30)底部設置有砂石分離器(13)，所述預處理箱(1)外底部設置有中轉箱(37)，所述中轉箱(37)內設置有導流管(17)，所述中轉箱(37)底部設置有生化處理箱(39)，所述生化處理箱(39)內設置有生物反應池(19)、化學反應池(22)、化學沉淀池(23)以及消毒池(24)，所述生物反應池(19)內設置有微生物箱(20)，所述化學反應池(22)內壁上設置有化學試劑盒(27)，所述化學沉淀池(23)內壁上設置有化學沉淀劑盒(28)，所述消毒池(24)外壁上設置有消毒劑盒(29)，所述消毒池(24)內壁之間設置有紫外線消毒燈(26)。
2.根據權利要求1所述的一種農村生活污水處理設備，其特征在于：所述第一過濾池(3)、所述第二過濾池(4)以及所述曝氣沉降池(11)均通過隔板(9)成型于所述預處理箱(1)中，所述隔板(9)與所述預處理箱(1)內壁焊接，所述粗格柵(7)和所述細格柵(8)頂部均卡壓有卡板(31)，所述粗格柵(7)通過所述卡板(31)卡壓在所述第一過濾池(3)中。
3.根據權利要求2所述的一種農村生活污水處理設備，其特征在于：所述細格柵(8)通過所述所述卡板(31)卡壓在所述第二過濾池(4)中，所述第一曝氣管(12)貫穿所述曝氣沉降池(11)固定，所述沉沙板(30)斜放固定于所述曝氣沉降池(11)內底部，所述砂石分離器(13)緊貼于所述沉沙板(30)底部，所述沉沙板(30)底部設置有內嵌在所述預處理箱(1)內壁中的電磁閥(18)。
4.根據權利要求3所述的一種農村生活污水處理設備，其特征在于：所述砂石分離器(13)底部設置有成型于所述預處理箱(1)內壁中的溢流區(14)，所述砂石分離器(13)外底部成型有排砂管(15)，所述中轉箱(37)與所述預處理箱(1)焊接，所述導流管(17)與所述電磁閥(18)閥接，所述導流管(17)內嵌在所述中轉箱(37)中，所述導流管(17)一側設置有固定于所述中轉箱(37)內壁上的曝氣機(10)。
5.根據權利要求4所述的一種農村生活污水處理設備，其特征在于：所述曝氣機(10)輸出端上連接有第一送氣管(33)和第二送氣管(34)，所述第一送氣管(33)與所述第一曝氣管(12)連通，所述生化處理箱(39)與所述中轉箱(37)焊接，所述生物反應池(19)、所述化學反應池(22)、所述化學沉淀池(23)以及所述消毒池(24)均成型于所述生化處理箱(39)中。
6.根據權利要求5所述的一種農村生活污水處理設備，其特征在于：所述導流管(17)底部與所述生物反應池(19)連通，所述微生物箱(20)貫穿固定于所述生物反應池(19)內壁上，所述微生物箱(20)底部設置有貫穿所述生物反應池(19)內壁的氧氣泵(21)，所述化學試劑盒(27)與所述化學反應池(22)內部連通。
7.根據權利要求6所述的一種農村生活污水處理設備，其特征在于：所述化學沉淀劑盒(28)與所述化學沉淀池(23)內壁連通，所述消毒劑盒(29)與所述消毒池(24)內部連通，所述紫外線消毒燈(26)卡壓在所述消毒池(24)內壁之間，所述生物反應池(19)和所述化學沉淀池(23)底部均卡壓有抽泥板(32)，所述抽泥板(32)外部通過管道連接有抽泥泵(35)。
8.根據權利要求7所述的一種農村生活污水處理設備，其特征在于：所述生物反應池(19)和所述化學反應池(22)內壁上均插接有尾氣排放管(36)，所述消毒池(24)外部一側壁底部插接有排放管(25)，所述生化處理箱(39)內頂部固定有第二提升泵組(6)。
9.根據權利要求8述的一種農村生活污水處理設備，其特征在于：所述預處理箱(1)外頂部固定有第一提升泵組(5)，所述生物反應池(19)和所述化學沉淀池(23)內壁上均固定有第二曝氣管(38)，所述第二曝氣管(38)與所述第二送氣管(34)連通，所述曝氣沉降池(11)外頂部固定有尾氣抽氣機(16)，所述預處理箱(1)外部一側壁上插接有污水輸送管(2)。
發明內容
本發明的目的在于提供一種農村生活污水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種農村生活污水處理設備，包括預處理箱，所述預處理箱內設置有第一過濾池、第二過濾池和曝氣沉降池，所述第一過濾池內設置有粗格柵，所述第二過濾池內設置有細格柵，所述曝氣沉降池內壁上設置有第一曝氣管，所述曝氣沉降池底部設置有沉沙板，所述沉沙板底部設置有砂石分離器，所述預處理箱外底部設置有中轉箱，所述中轉箱內設置有導流管，所述中轉箱底部設置有生化處理箱，所述生化處理箱內設置有生物反應池、化學反應池、化學沉淀池以及消毒池，所述生物反應池內設置有微生物箱，所述化學反應池內壁上設置有化學試劑盒，所述化學沉淀池內壁上設置有化學沉淀劑盒，所述消毒池外壁上設置有消毒劑盒，所述消毒池內壁之間設置有紫外線消毒燈。
作為本發明再進一步的方案：所述第一過濾池、所述第二過濾池以及所述曝氣沉降池均通過隔板成型于所述預處理箱中，所述隔板與所述預處理箱內壁焊接，所述粗格柵和所述細格柵頂部均卡壓有卡板，所述粗格柵通過所述卡板卡壓在所述第一過濾池中。
作為本發明再進一步的方案：所述細格柵通過所述所述卡板卡壓在所述第二過濾池中，所述第一曝氣管貫穿所述曝氣沉降池固定，所述沉沙板斜放固定于所述曝氣沉降池內底部，所述砂石分離器緊貼于所述沉沙板底部，所述沉沙板底部設置有內嵌在所述預處理箱內壁中的電磁閥。
作為本發明再進一步的方案：所述砂石分離器底部設置有成型于所述預處理箱內壁中的溢流區，所述砂石分離器外底部成型有排砂管，所述中轉箱與所述預處理箱焊接，所述導流管與所述電磁閥閥接，所述導流管內嵌在所述中轉箱中，所述導流管一側設置有固定于所述中轉箱內壁上的曝氣機。
作為本發明再進一步的方案：所述曝氣機輸出端上連接有第一送氣管和第二送氣管，所述第一送氣管與所述第一曝氣管連通，所述生化處理箱與所述中轉箱焊接，所述生物反應池、所述化學反應池、所述化學沉淀池以及所述消毒池均成型于所述生化處理箱中。
作為本發明再進一步的方案：所述導流管底部與所述生物反應池連通，所述微生物箱貫穿固定于所述生物反應池內壁上，所述微生物箱底部設置有貫穿所述生物反應池內壁的氧氣泵，所述化學試劑盒與所述化學反應池內部連通。
作為本發明再進一步的方案：所述化學沉淀劑盒與所述化學沉淀池內壁連通，所述消毒劑盒與所述消毒池內部連通，所述紫外線消毒燈卡壓在所述消毒池內壁之間，所述生物反應池和所述化學沉淀池底部均卡壓有抽泥板，所述抽泥板外部通過管道連接有抽泥泵。
作為本發明再進一步的方案：所述生物反應池和所述化學反應池內壁上均插接有尾氣排放管，所述消毒池外部一側壁底部插接有排放管，所述生化處理箱內頂部固定有第二提升泵組。
作為本發明再進一步的方案：所述預處理箱外頂部固定有第一提升泵組，所述生物反應池和所述化學沉淀池內壁上均固定有第二曝氣管，所述第二曝氣管與所述第二送氣管連通，所述曝氣沉降池外頂部固定有尾氣抽氣機，所述預處理箱外部一側壁上插接有污水輸送管。
與現有技術相比，本發明的有益效果是：
1、本發明中，通過設計一個由預處理箱、中轉箱以及生化處理箱等組件構成的一體式污水處理設備，可高效的對污水進行全面的一體式處理，裝置不僅方便安裝和搬運，而且也減少了坑位挖掘的工作，有利于節省人力和物力；
2、本發明中，通過設置一個由第一過濾池、第二過濾池以及曝氣沉降池構成的預處理箱，可利用粗格柵、細格柵、第一提升泵組、第一曝氣管以及砂石分離器等組件實現對農村生活污水高效預處理，減少污水中大顆粒懸濁物和砂石的流通，保障后續生化處理設備的高效去污工作。
（發明人：王賀;付法平;陳勇;鄭興）
