公布日：2022.09.09
申請日：2022.07.05
分類號：C02F9/04(2006.01)I;C02F9/10(2006.01)I;B01F31/44(2022.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明公開了一種高鎳低鈷萃余廢水的處理工藝，包括以下步驟：用硫酸調節鈷萃余液的pH在2‑3，然后將鈷萃余液加入到處理箱體內的第一處理倉內，同時，將解吸液加入到處理箱體內的第二處理倉；將微球本體裝載到微球放置板內，控制兩個微球放置板分別在對應的第一處理倉和第二處理倉內進行不斷的擺動工作，實現動態吸附和動態解吸工作，本發明可以使得微球分別在對應的第一處理倉和第二處理倉內進行不斷的擺動工作，實現動態吸附和動態解吸工作；使得可以完成無間斷的吸附和解吸工作，實現對微球本體循環處理，提高對鈷萃余液凈化處理能力。
權利要求書
1.一種高鎳低鈷萃余廢水的處理工藝，其特征在于，包括以下步驟:步驟1：用硫酸調節鈷萃余液的pH在2-3，然后將鈷萃余液加入到處理箱體（1）內的第一處理倉（3）內，同時，將解吸液加入到處理箱體（1）內的第二處理倉（4）；步驟2：將微球本體（22）裝載到微球放置板（7）內，控制兩個微球放置板（7）分別在對應的第一處理倉（3）和第二處理倉（4）內進行不斷的擺動工作，實現動態吸附和動態解吸工作；振動機構通過控制兩個移動板（14）往返移動，再利用連接桿（10）帶動兩個微球放置板（7）分別在對應的第一處理倉（3）和第二處理倉（4）進行不斷的擺動；移動板（14）驅動的方式為：控制氣缸（13）反復伸縮工作，帶動一個移動板（14）工作，使得該移動板（14）沿著導軌（12）進行水平反復移動，而該移動板（14）將通過連接桿（10）帶動微球放置板（7）沿著連接架（5）轉動；同時，移動板（14）通過連接板（16）和活動軸（17）組成的連桿結構，將使得另一個移動板（14）也將沿著導軌（12）水平反復移動；在振動機構作用下，使得微球放置板（7）分別在對應的第一處理倉（3）和第二處理倉（4）內進行不斷的擺動工作，實現動態吸附和動態解吸工作；當動態吸附和動態解吸結束后，通過振動機構工作，帶動微球放置板（7）旋轉至連接架（5）接近水平狀態位置，然后，控制驅動電機（8）工作，帶動中心座（6）和微球放置板（7）轉動，使得動態吸附后的微球放置板（7）處于第二處理倉（4）內，動態解吸后的微球放置板（7）處于第一處理倉（3）內，并通過振動機構處于豎直狀態，微球放置板（7）內的微球本體（22）浸泡在溶液中。
2.根據權利要求1所述的一種高鎳低鈷萃余廢水的處理工藝,其特征在于，在步驟2后，對第二處理倉（4）內的解吸液進行蒸餾回收乙醇，并回收濃縮有機物。
3.根據權利要求1所述的一種高鎳低鈷萃余廢水的處理工藝,其特征在于，在步驟1中，第一處理倉（3）內裝有鈷萃余液，并通過大孔吸附微球?qū)︹捿陀嘁哼M行動態吸附；第二處理倉（4）裝有解吸劑，并通過解吸劑對大孔吸附微球進行解吸。
4.根據權利要求1所述的一種高鎳低鈷萃余廢水的處理工藝,其特征在于，微球本體（22）以矩形陣列的方式排布在微球放置板（7）內。
5.根據權利要求4所述的一種高鎳低鈷萃余廢水的處理工藝,其特征在于，微球放置板（7）包括第一板體（20）和第二板體（21）；第一板體（20）和第二板體（21）的側壁上均勻設置有多個通孔（24），第一板體（20）和第二板體（21）的頂部之間轉動連接，第一板體（20）和第二板體（21）的底部通過卡扣相互連接。
發明內容
本發明的目的就在于解決上述背景技術的問題，而提出一種高鎳低鈷萃余廢水的處理工藝。
本發明的目的可以通過以下技術方案實現：

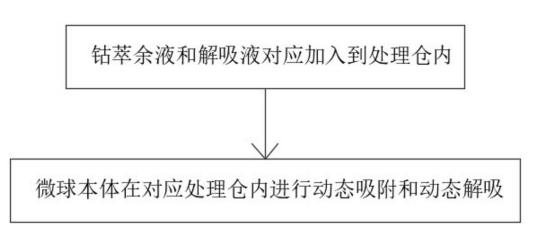

一種高鎳低鈷萃余廢水的處理工藝，包括以下步驟:
步驟1：用硫酸調節鈷萃余液的pH在2-3，然后將鈷萃余液加入到處理箱體內的第一處理倉內，同時，將解吸液加入到處理箱體內的第二處理倉；
步驟2：將微球本體裝載到微球放置板內，控制兩個微球放置板分別在對應的第一處理倉和第二處理倉內進行不斷的擺動工作，實現動態吸附和動態解吸工作。
作為本發明進一步的方案：在步驟2后，對第二處理倉內的解吸液進行蒸餾回收乙醇，并回收濃縮有機物。
作為本發明進一步的方案：在步驟1中，第一處理倉內裝有鈷萃余液，并通過大孔吸附微球?qū)︹捿陀嘁哼M行動態吸附的；第二處理倉是裝有解吸劑，并通過解吸劑對大孔吸附微球進行解吸。
作為本發明進一步的方案：微球本體以矩形陣列的方式排布在微球放置板內。
作為本發明進一步的方案：微球放置板包括第一板體和第二板體；第一板體和第二板體的側壁上均勻設置有多個通孔，第一板體和第二板體的頂部之間轉動連接，第一板體和第二板體的底部通過卡扣相互連接。
作為本發明進一步的方案：振動機構通過控制兩個移動板往返移動，再利用連接桿帶動兩個微球放置板分別在對應的第一處理倉和第二處理倉進行不斷的擺動。
作為本發明進一步的方案：移動板驅動的方式為：控制氣缸反復伸縮工作，帶動一個移動板工作，使得該移動板沿著導軌進行水平反復移動，而該移動板將通過連接桿帶動微球放置板沿著連接架轉動；同時，移動板通過連接板和活動軸組成的連桿結構，將使得另一個移動板也將沿著導軌水平反復移動。
本發明的有益效果：
(1)本發明微球放置板將微球本體按照矩形陣列的方式排布到第二板體的限位套內，然后，通過卡扣將第一板體與第二板體連接固定，使得微球本體固定在第一板體和第二板體的內腔中，并可以使得微球本體內在對應的第一處理倉和第二處理倉內進行動態吸附和動態解吸工作，該微球放置板的結構，方便對多個微球本體進行回收，以及微球放置板內安裝微球本體，然后在振動機構作用下，使得微球放置板分別在對應的第一處理倉和第二處理倉內進行不斷的擺動工作，實現動態吸附和動態解吸工作；使得可以完成無間斷的吸附和解吸工作，實現對微球本體循環處理，提高對鈷萃余液凈化處理能力；
(2)本發明的振動機構可以使得微球放置板不停地在處理倉內進行擺動，實現動態吸附和動態解吸的作用，其中，微球放置板在振動機構作用下，還將起到攪拌的效果，加快處理倉內溶液的流動速度，使得動態吸附和動態解吸效果更好。
（發明人：林慶緒）
