公布日：2022.09.23
申請日：2022.07.07
分類號：C02F1/72(2006.01)I;B01J23/72(2006.01)I;B01J37/02(2006.01)I;C02F101/36(2006.01)N
摘要
本發明公開了一種負載型催化劑處理廢水工藝，包括活性炭負載步驟：將保持PH中性的顆粒活性炭投入到0.5‑3%銅離子溶液中，抽濾，濾餅洗至中性，之后在馬弗爐中150‑200℃灼燒4h，得到的固體繼續浸漬溶液，重復3‑5次，得到銅負載的活性炭顆粒；以銅負載的活性炭顆粒為催化劑，在壓力1～7.5MPa，溫度150～250℃的條件下，引入廢水進行濕式氧化反應，反應時間2‑3h；廢水被配置在反應器中進行，反應器串聯有回收器，活性炭在不停機的狀態下，被輸送到回收器中進行活化處理，活化處理后再次輸送至反應器進行使用。本發明利用負載銅的活性炭作為催化劑，COD去除率90.0%以上；并且配置了一套活性炭活化系統，保持活性炭較高的活性，同時保證活性炭表面的銅不被溶出。
權利要求書

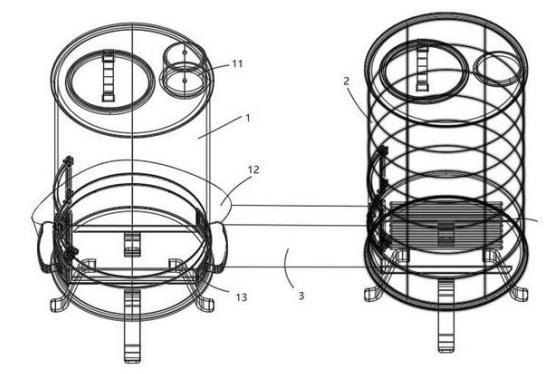

1.一種負載型催化劑處理廢水工藝，其特征在于：包括活性炭負載步驟：將保持PH中性的顆�；钚蕴客度氲�0.5-3%銅離子溶液中，抽濾，濾餅洗至中性，之后在馬弗爐中150-200℃灼燒4h，得到的固體繼續浸漬溶液，重復3-5次，得到銅負載的活性炭顆粒；以銅負載的活性炭顆粒為催化劑，在壓力1-7.5MPa，溫度150-250℃的條件下，引入廢水進行濕式氧化反應，反應時間2-3h；廢水被配置在反應器（1）中進行，反應器串聯有回收器（2），活性炭在不停機的狀態下，被輸送到回收器（2）中進行活化處理，活化處理后再次輸送至反應器進行使用；活化處理步驟：將反應器（1）中的活性炭輸入到回收器（2）中，回收器（2）內以硫酸銅作為催化劑，充入氧氣在水溶液中進行氧化反應。
2.根據權利要求1所述的一種負載型催化劑處理廢水工藝，其特征在于：活化處理的條件為，反應溫度200-250℃，反應時間為1-2小時，期間通過攪拌器不停攪拌，攪拌速度為200-250rpm。
3.根據權利要求2所述的一種負載型催化劑處理廢水工藝，其特征在于：硫酸銅的添加量為30mg/L-50mg/L。
4.根據權利要求1所述的一種負載型催化劑處理廢水工藝，其特征在于：反應器（1）的頂部設置有噴灑口，活化處理后的活性炭顆粒從噴灑口噴出。
5.根據權利要求4所述的一種負載型催化劑處理廢水工藝，其特征在于：反應器（1）內安裝有滯留倉（13），滯留倉（13）被配置為由驅動部驅動在反應器中繞中軸旋轉，來均勻承載活性炭顆粒。
6.根據權利要求1所述的一種負載型催化劑處理廢水工藝，其特征在于：滯留倉（13）內設置有排料倉（14），排料倉（14）轉動連接在滯留倉（13）的底部，在運行時，排料倉（14）相對反應器（2）為靜止?fàn)顟B(tài)，用于匯集底層的活性炭顆粒；排料倉（14）與回收器（2）連通，用于將最底部的活性炭顆粒輸送到回收器（2）中。
7.根據權利要求6所述的一種負載型催化劑處理廢水工藝，其特征在于：驅動部包括主齒輪（134），主齒輪（134）固定在反應器內部中心位置，滯留倉（13）的底面安裝有行走輪（133），行走輪（133）受電機驅動繞著主齒輪（134）做公轉，并帶動滯留倉（13）一起公轉；行走輪（133）的一側設置有過渡輪（132），過渡輪（132）受行走輪（133）自轉的驅動自轉，過渡輪（132）經連桿（142）鉸接有推料板（142）；排料倉（14）的底部設置有矩形的排料槽（141），且排料倉（14）的倉壁均向排料槽（141）傾斜導料，推料板（142）滑動連接在排料槽（141）中，排料槽（141）的兩端開口，并且在滯留倉（13）的倉壁對應位置也開設有通口；反應器（1）的外壁上設置有夾套（12），經排料槽（141）排出的活性炭顆粒進入到夾套（12）內，經過靜置過濾后輸入到回收器（2）中。
發明內容
本發明的目的在于提供一種負載型催化劑處理廢水工藝，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明提供如下技術方案：一種負載型催化劑處理廢水工藝，包括活性炭負載步驟：將保持PH中性的顆粒活性炭投入到0.5-3%銅離子溶液中，抽濾，濾餅洗至中性，之后在馬弗爐中150-200℃灼燒4h，得到的固體繼續浸漬溶液，重復3-5次，得到銅負載的活性炭顆粒；以銅負載的活性炭顆粒為催化劑，在壓力1-7.5MPa，溫度150-250℃的條件下，引入廢水進行濕式氧化反應，反應時間2-3h；廢水被配置在反應器中進行，反應器串聯有回收器，活性炭在不停機的狀態下，被輸送到回收器中進行活化處理，活化處理后再次輸送至反應器進行使用；活化處理步驟：將反應器中的活性炭輸入到回收器中，回收器內以硫酸銅作為催化劑，充入氧氣在水溶液中進行氧化反應。
優選的，活化處理的條件為，反應溫度200-250℃，反應時間為1-2小時，期間通過攪拌器不停攪拌，攪拌速度為200-250rpm。
優選的，硫酸銅的添加量為30mg/L-50mg/L。
優選的，反應器的頂部設置有噴灑口，活化處理后的活性炭顆粒從噴灑口噴出。
優選的，反應器內安裝有滯留倉，滯留倉被配置為由驅動部驅動在反應器中繞中軸旋轉，來均勻承載活性炭顆粒。
優選的，滯留倉內設置有排料倉，排料倉轉動連接在滯留倉的底部，在運行時，排料倉相對反應器為靜止?fàn)顟B(tài)，用于匯集底層的活性炭顆粒；排料倉與回收器連通，用于將最底部的活性炭顆粒輸送到回收器中。
優選的，驅動部包括主齒輪，主齒輪固定在反應器內部中心位置，滯留倉的底面安裝有行走輪，行走輪受電機驅動繞著主齒輪做公轉，并帶動滯留倉一起公轉；行走輪的一側設置有過渡輪，過渡輪受行走輪自轉的驅動自轉，過渡輪經連桿鉸接有推料板；排料倉的底部設置有矩形的排料槽，且排料倉的倉壁均向排料槽傾斜導料，推料板滑動連接在排料槽中，排料槽的兩端開口，并且在滯留倉的倉壁對應位置也開設有通口；反應器的外壁上設置有夾套，經排料槽排出的活性炭顆粒進入到夾套內，經過靜置過濾后輸入到回收器中。
與現有技術相比，本發明的有益效果是：本發明利用負載銅的活性炭作為催化劑，在壓力7.1MPa，溫度235℃的條件下，含氯廢水（COD=20650mg/l）進行濕式氧化，反應時間2.0h，檢測氧化液的COD=2075mg/l，COD去除率90.0%以上；并且本發明還配置了一套活性炭活化系統，保持活性炭較高的活性，同時保證活性炭表面的銅不被溶出。
（發明人：孫偉杰;張梅）
